Autore ArgomentoDifetto tornitura
Desadege58
Principiante
Posts: 52
Permalink
Post Difetto tornitura
il: March 18, 2021, 22:09
Cita:

Ciao a tutti.
Partecipo poco, avevo pubblicato il mulino a vento.
Vedo tutte la pubblicazioni.

Ho un problema, tutto è iniziato con delle vibrazioni ora si vede chiaramente la madre vite "incisa" sul pezzo.

A vedere, da montata, la madrevite sembra ok.
Ho provato a mettere in macchina un pezzo lungo per spostarmi dalla solita zona di lavoro, peggiora (vedi foto).

Cosa può essere?
Può essere la chiocciola che si è consumata e genera una grossa vibrazione? (per ora non ho problemi di avanzamento automatico).

Se può essere utile. Ho avuto un problema, un pezzo da 50 mm di acciaio dolce si è puntato brutalmente. Non trascinava più, si era rotta la spina di sicurezza in ottone. Non mi sono limitato a sostituire la spina ma ho spontato il carro e apparentemente era tutto a posto.
Il tornio cinese HBM Vario 250 ha 3 anni e a lavorato abbastanza.

Purtroppo non riesco a pubblicare le foto, eppure sono da 6 mb.
Appena capisco come fare le pubblicò.

Aspetto vostre indicazioni, grazie.

Desadege58
Principiante
Posts: 52
Permalink
Post Re: Difetto tornitura
il: March 19, 2021, 08:04
Cita:

Oltre a quello che ho già scritto metto in evidenza che una vibrazione fa lampeggiare il lettore digitale del movimento tangenziale (X). Un centesimo, in avanzamento automatico, quando si avvicina al mandrino.
Visto l'impuntamento brutale che ha subito il tornio mi chiedo se è possibile che la madrevite porti una vibrazione al carro che la trasmette al pezzo con l'andamento della madrevite stessa. Ho verificato tutti i giochi, che comunque tengo sempre registrati.
attolucio
Raffinato Tornitore
Posts: 313
Permalink
Post Re: Difetto tornitura
il: March 19, 2021, 10:37
Cita:

Desadege58
non credo sia la madrevite perchè lavora in trazione (o in spinta), quindi a meno che non giri palesemente eccentrica non dovrebbe essere lei.
Credo invece che si sia disassato uno o tutti carri del tornio.
Io inizierei con la registrazione dei lardoni di tutti e tre i carri a partire da quello assiale poi quello trasversale ed infine il carrino.
Fatto ciò procedi col controllo dell'allineamento dell'asse del mandrino con le guide e della contropunta con l'asse del mandrino.
Solo dopo tutte queste regolazioni io inizierei a pensare a qualcos'altro.

Ciao Lucio
Desadege58
Principiante
Posts: 52
Permalink
Post Re: Difetto tornitura
il: March 19, 2021, 13:34
Cita:

Ciao Lucio, grazie.
Lo sto facendo, tempo permettendo.

Carrino bloccato, lardoni carro tangenziale controllato, gioco vite avanzamento carro tangenziale verificata, mi rimane il fatto longitudinale (cosa non facile, le brugole le hanno nascoste). Potrei averle registrate male quando ho rimontato il carro trasversale.
Altra cosa e metti il dito nella piaga è l'allineamento del mandrino con le guide. Ho una comicità, 7 centesimi su 15 cm, ma per come è congeniato il tornio non ci sono registri. Ci sono quattro brugole che legano la testa alla guide. Per arrivare alle posteriori devi buona parte dell'impianto elettrico.
Ci ho provato ma ho lasciato tutto come era non potendo provare.
Comunque ti faccio sapere.
Ancora grazie.
PS.
Per tarare l'allineamento dovrei spostare tutto l'impianto elettrico in un contenitore a parte.
Lavoraccio....
Desadege58
Principiante
Posts: 52
Permalink
Post Re: Difetto tornitura
il: March 19, 2021, 16:54
Cita:

Aggiornamento.
Dopo le verifiche di cui abbiamo parlato va un po' meglio ma le righe, anche se più strette di passo rimangono. Al tatto sono impercettibili ma ci sono. Se riesco ti mando una foto. Non so più cosa fare.
Desadege58
Principiante
Posts: 52
Permalink
Post Re: Difetto tornitura
il: March 19, 2021, 17:09
Cita:

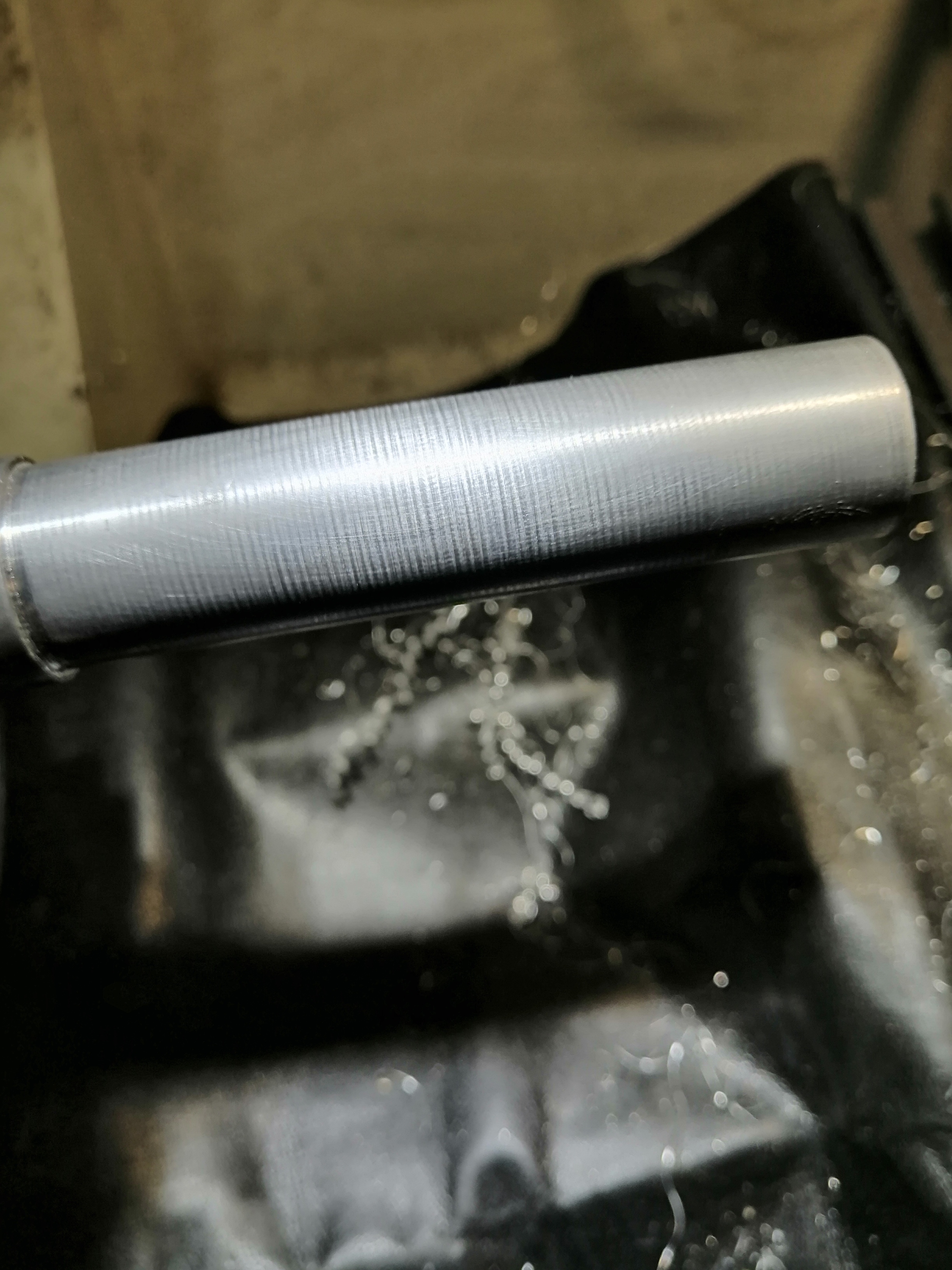

Ti allego la foto
Desadege58
Principiante
Posts: 52
Permalink
Post Re: Difetto tornitura
il: March 19, 2021, 17:17
Cita:

Le ho messe in evidenza con la carta da 800
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Difetto tornitura
il: March 19, 2021, 17:56
Cita:

Ciao che utensile usi? Hai provato a cambiare utensile e usarne uno con un raggio di curvatura sul tagliente più ampio?
Fa le stesse righe?
Se fai la tornitura con il carro sganciato e utilizzi il volantino della movimentazione e fai avanzare il carro a mano (con il volantino ovviamente) che succede?
Cos'è quello; alluminio?

Ciao.
Rick.
Desadege58
Principiante
Posts: 52
Permalink
Post Re: Difetto tornitura
il: March 19, 2021, 20:41
Cita:

Ora ho aperto il cambio, non sono impazzito, dopo l'impuntamento le manopole sono diventate dure e il rumore è aumentato. Domani controllo bene ma non ho trovato niente di rotto.
Nello smontare, la madre vite, che ho lasciato al suo posto, girava con un certo sforzo.
Nel rimontare verifico.
Ti faccio sapere.
Desadege58
Principiante
Posts: 52
Permalink
Post Re: Difetto tornitura
il: March 19, 2021, 21:21
Cita:

È alluminio.

Ho provato tre utensili classici.
Uno da sgossatura con placchetta angolo 0,8, uno da finitura con 0,4 e uno da finitura con placchetta da alluminio da 0,4.
Quello che funziona meglio è quello da 0,8.

Presto mi costruisco gli utensili con collo di cigno e il tangenziale. Ho visto i tuoi filmati. Penso che diano una mano.

Comunque qualche cosa e successo. Il pezzo si è impuntato e la spina si è rotta.
Ho smontato il carro e l'ho rimontato.
Voglio verificare il tutto. Che ne dici?
