In quest'ultimo fine settimana ho realizzato un posizionatore per i punzoni con i caratteri. L'aggeggio serve per realizzare scritte diritte con caratteri ben stampigliati.
Per ora l'oggetto è rudimentale ma ho intenzione di migliorarlo con un piano scorrevole ed un righello adesivo.
La realizzazione è banale, la capirete dalle foto.
L'energia per la punzonatura viene dal classico martello ma nulla vieta di pensare qualcosa per di più "ripetibile" per imprimere la forza al punzone.

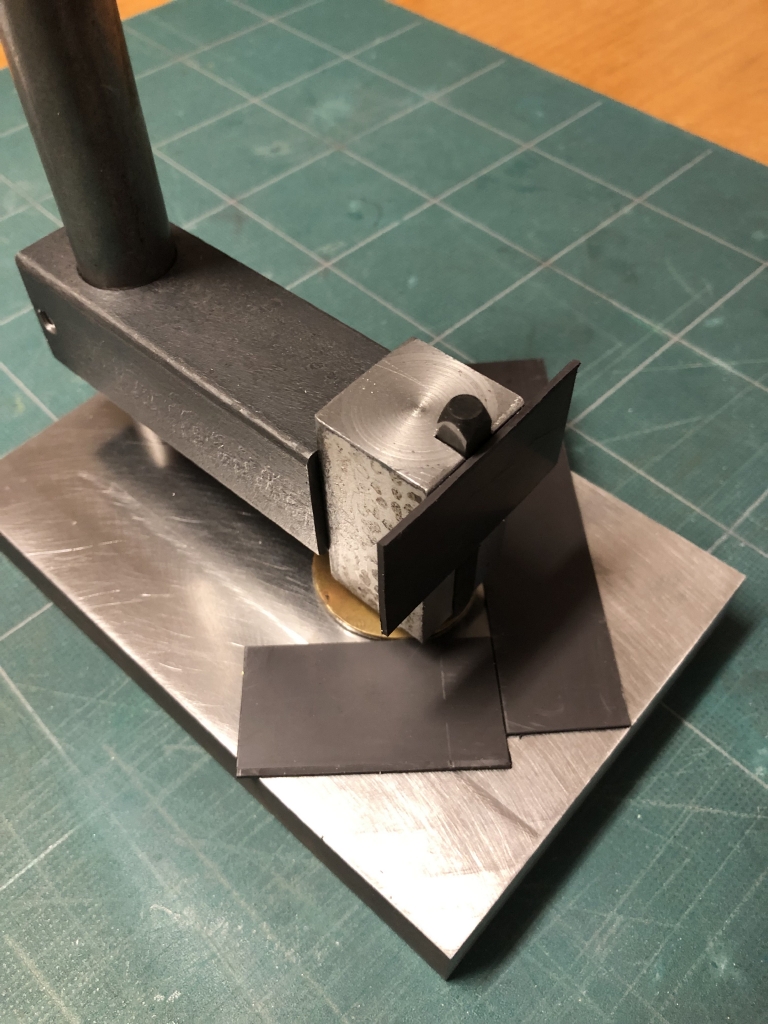

La striscia scura è un nastro magnetico flessibile; quello che si usa per le lavagne magnetiche.

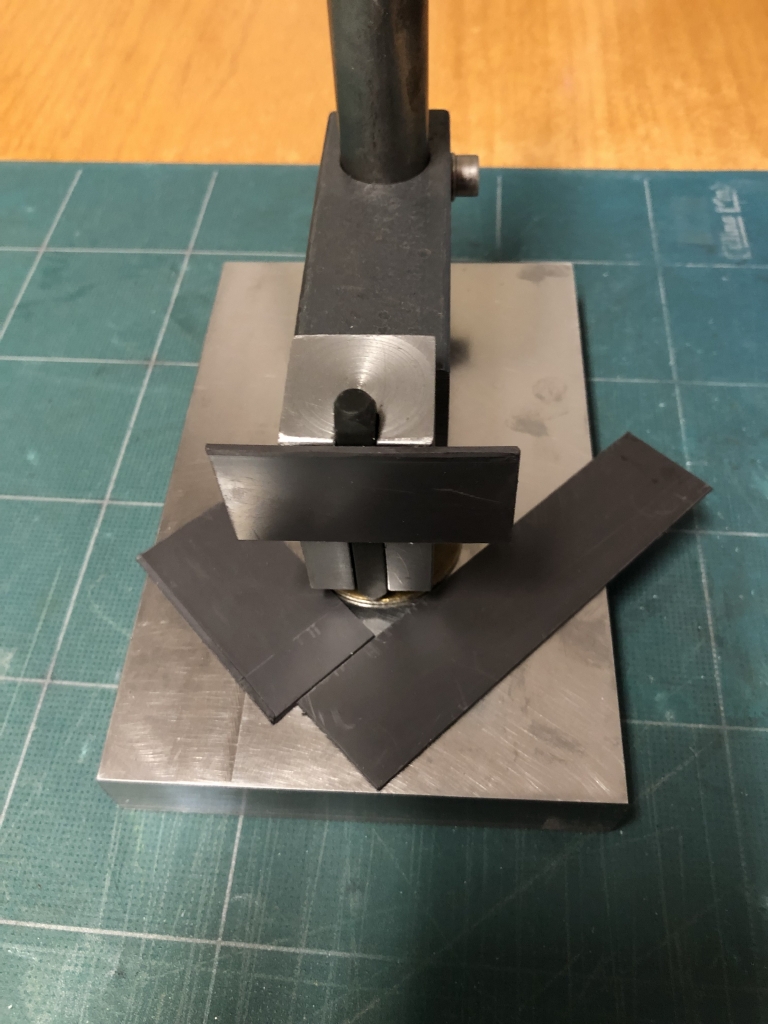

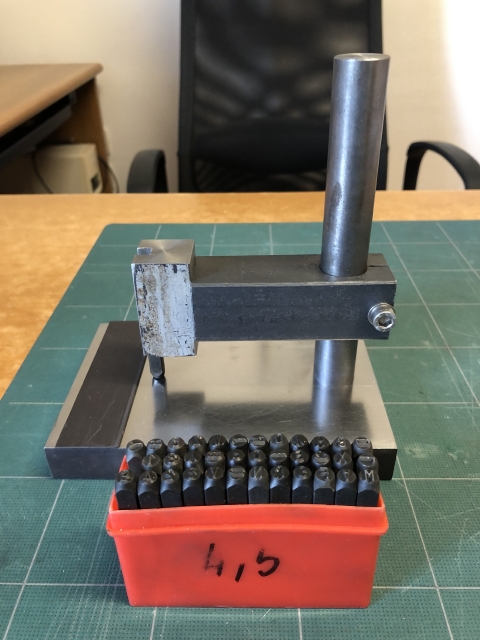

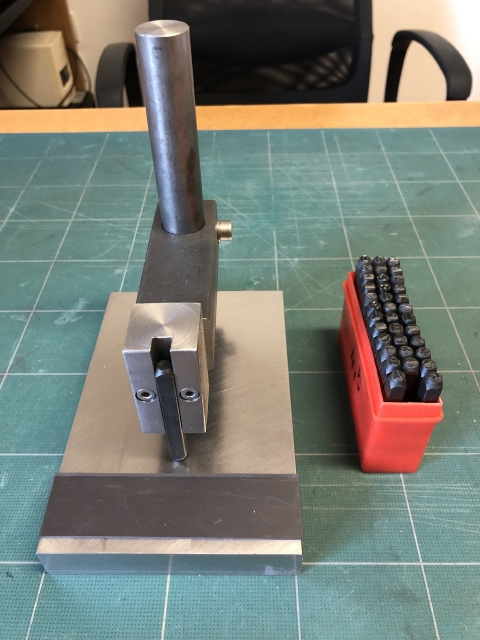

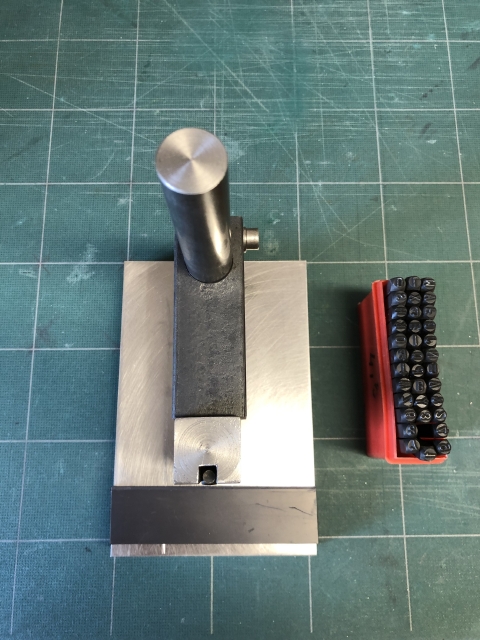

Il basamento è di acciaio laminato a caldo da 20mm 100x140mm, la colonna in acciaio da 20mm x 150mm di altezza. Il blocco a sbalzo in acciaio laminato a caldo 40x40x80mm. La guida del punzone è avvitata in testa all'elemento a sbalzo per poterla cambiare al bisogno; nel caso debba cambiare tipo di punzoni.

Ad majora! Lucio

Ciao a tutti colleghi
Fermo restando il mio plauso alla realizzazione di Lucio ed unicamente per aggiungere un po' di materiale e un piccolo contributo di idee, vi mostro cosa ho fatto io qualche tempo fa per una sorta di analogo "guida punzoni".

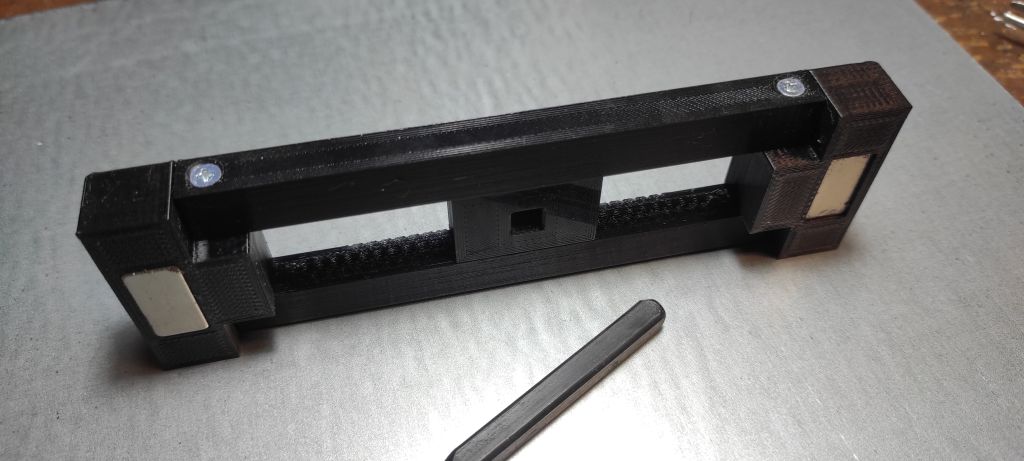

L'ho disegnato al CAD e realizzato con la stampa 3D in robusto PETG e qualche minuteria metallica.

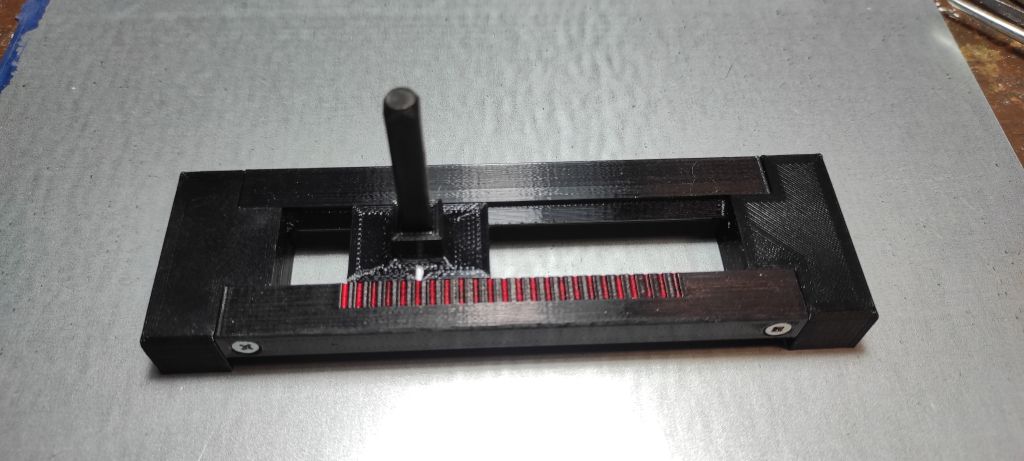

L'idea era quella di realizzare un corsoio con delle posizione ben definite su delle guide, che viene tenuto in posizione da una pallina di acciaio con molla, che però non si vede nelle foto perchè è montata internamente al corsoio stesso.

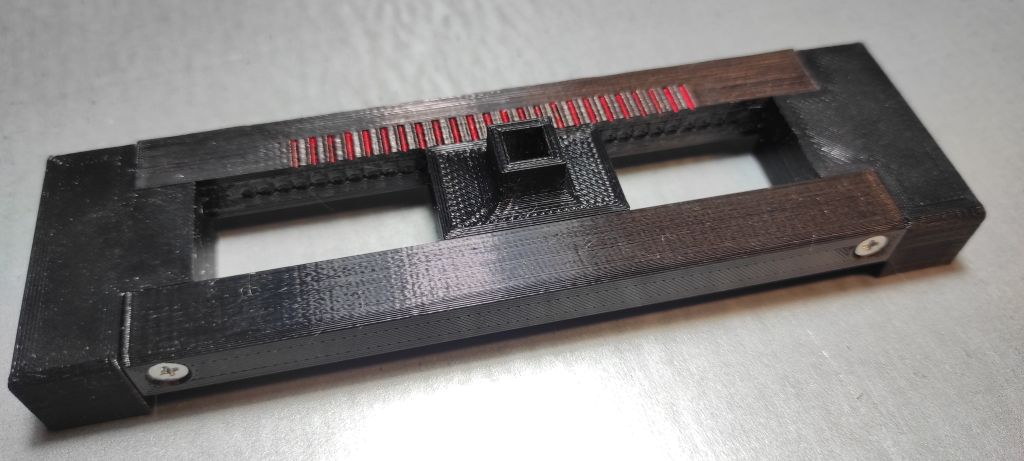

Una guida è prismatica e una invece ha dei fori a semisfera in cui naturalmente andrà a posizionarsi la sferetta a molla per garantire l'equidistanza delle posizioni.
Due potenti calamite al neodimio sottostanti, completano l'utensile e aiutando a tenerlo ben saldo in posizione, mentre si punzona (almeno su lastre di leghe ferrose inox escluso) in alternativa si potrebbe fissarlo con dei morsetti.
Le foto mostrano il prototipo che doveva subire alcune migliorie e implementazioni e affinamenti. Poi in effetti avrei voluto presentarlo sul mio canale YouTube EBGmodels, ma altri progetti hanno preso il sopravvento.

Grazie per i vostri interventi; chi sa mai che si possa contagiare anche altri a ricominciare a scrivere sul nostro forum!

Ciao
Rick.

Grazie. A me non è mai capitato di dover punzonare in maniera circolare. Ho preferito l'estrema semplicità di posizionamento.
Del resto la stessa cosa, ossia la rondella che ruota, la si può fare anche con il guida punzoni lineare, tenendo fissa la posizione del cursore!
Poi la spaziatura proporzionale la reputo un po' un sofisma per quello che possono fare questi punzoni anche piuttosto grezzi , se vogliamo....
Se desidero delle "finezze" e precisione a quel punto mi rivolgo per esempio ad una incisione con il laser che però è tutta un altro pianeta.
