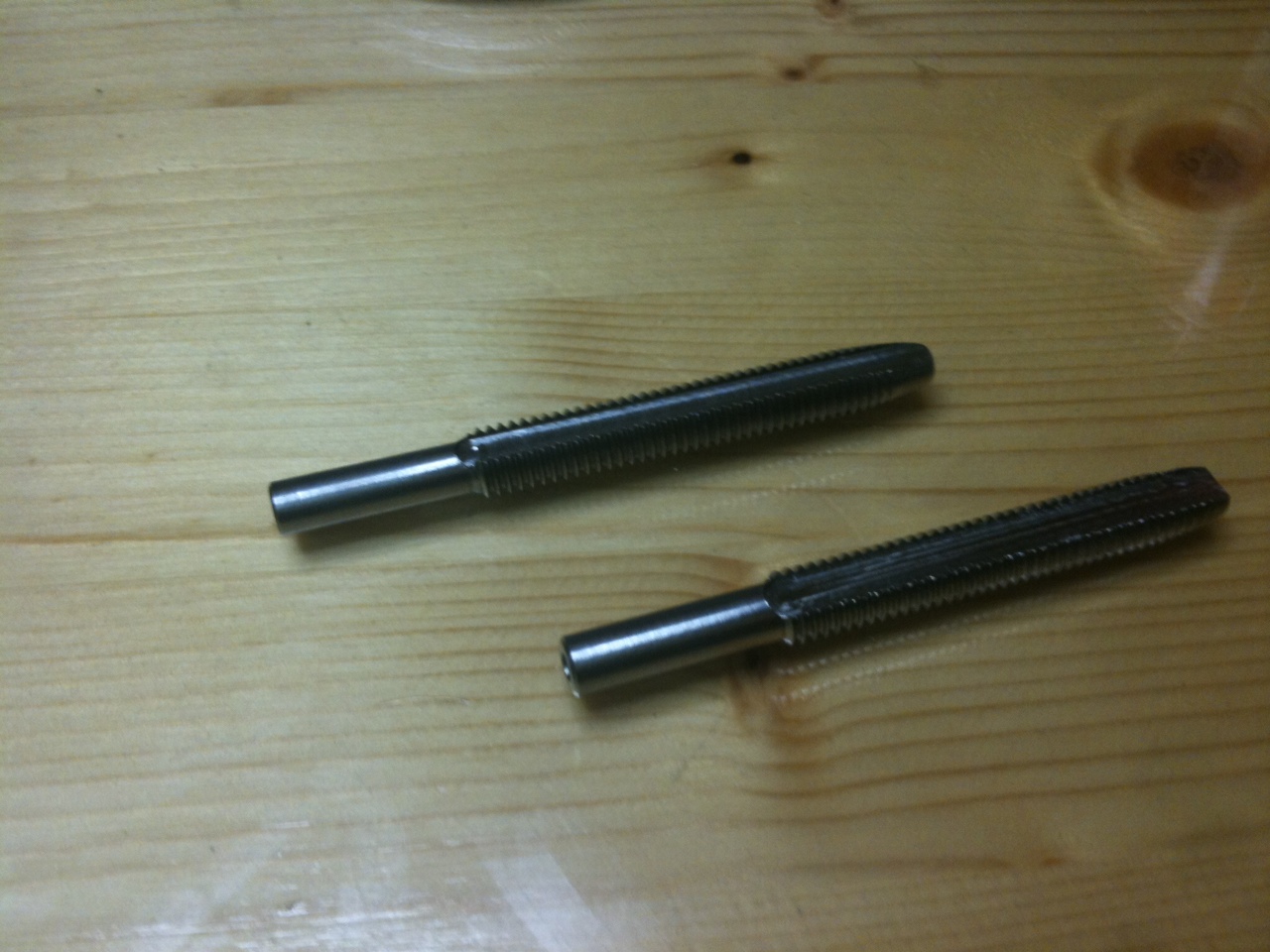

Ed ecco il secondo maschio, ho trovato l'ultima barra per l'asse Z in inox, in un bricocenter, che figuraccia, le ho fatte rotolare per terra tutte per scegliere quella più dritta... ma che ci fanno prima di venderle, se le tirano sulla schiena ? Bene, siccome da ragazzo trovavo odiosi alcuni miei compagni ai quali riusciva tutto bene, perfettini, sostanzialmente inumani... Voglio condividere la mia assoluta umanità, un altro pezzo si è andato ad aggiungere ad altri compagni nel secchiello degli insuccessi. Si ho ciccato la realizzazione di un maschio , ed ho dovuto rifarlo.

ciao a tutti da mario iw1cmc

Ciao a tutti, in mezzo a lauti pasti, festeggiamenti, ai fumi del brasato, qualche struciolata di straforo l'ho fatta e tra molti dubbi che andrò a narrare ha preso vita il case per la Chiocciola dell' asse Y.
Dopo aver osservato, schizzato, valutato, cambiato idea, è venuto fuori questo guscio contenitore della chiocciola in teflon che andrà a sostituire quella di serie in ottone (la chiocciola vera e propria è rimandata dopo le feste per mancanza di materia prima).
Sono partito da qualche considerazione: dovrà essere più lunga di quella attuale, l'attacco alla tavola dovrà essere identico, avere dei grani antirotazione della chiocciola in teflon. Lo spazio disponibile non è molto,ho cercato di starci dentro....ma... sono riuscito a beccare una interferenza con una "borchia" (guscio più alto di 1 - 1,5 mm) . La soluzione sarebbe quella di ridurre l'altezza, ma non c'è più ciccia. Ora ho questo dubbio, se la soluzione è buona conviene spianare la borchia o andare verso una soluzione diversa ? (es. collezionare francobolli) Allego un po di foto:

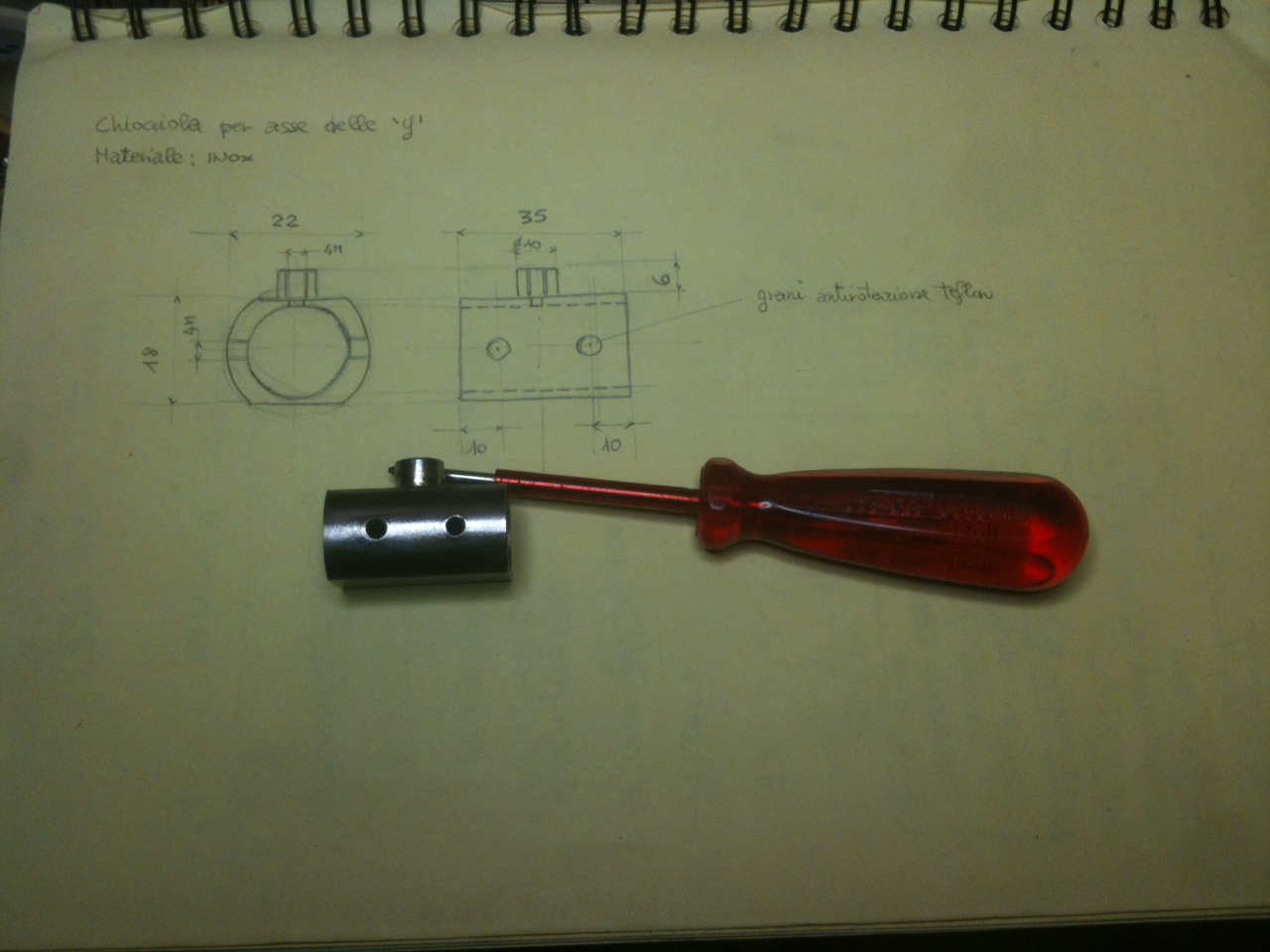

chi_01 - schizzo quotato

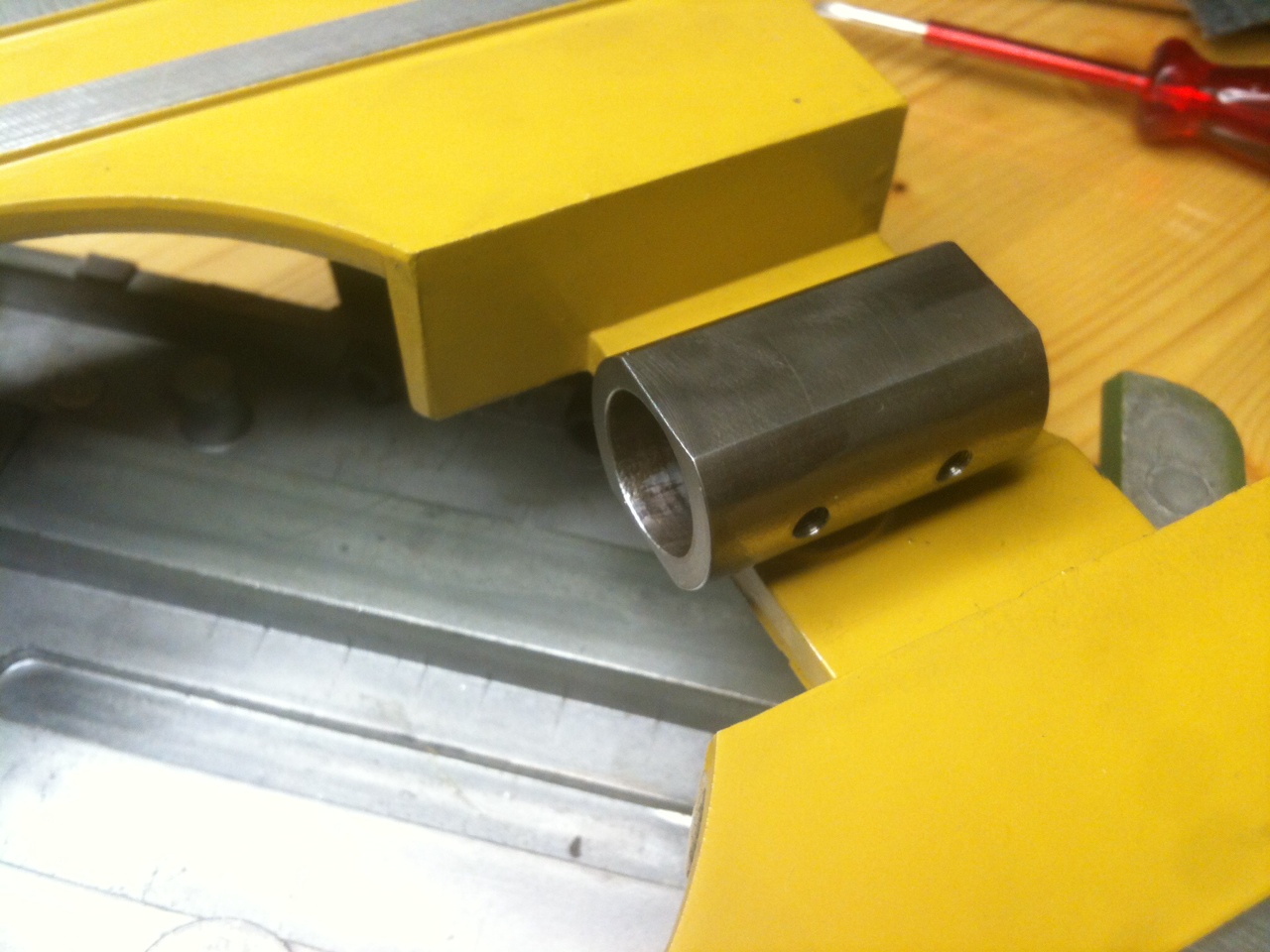

chi_06 - montaggio al posto dell'originale

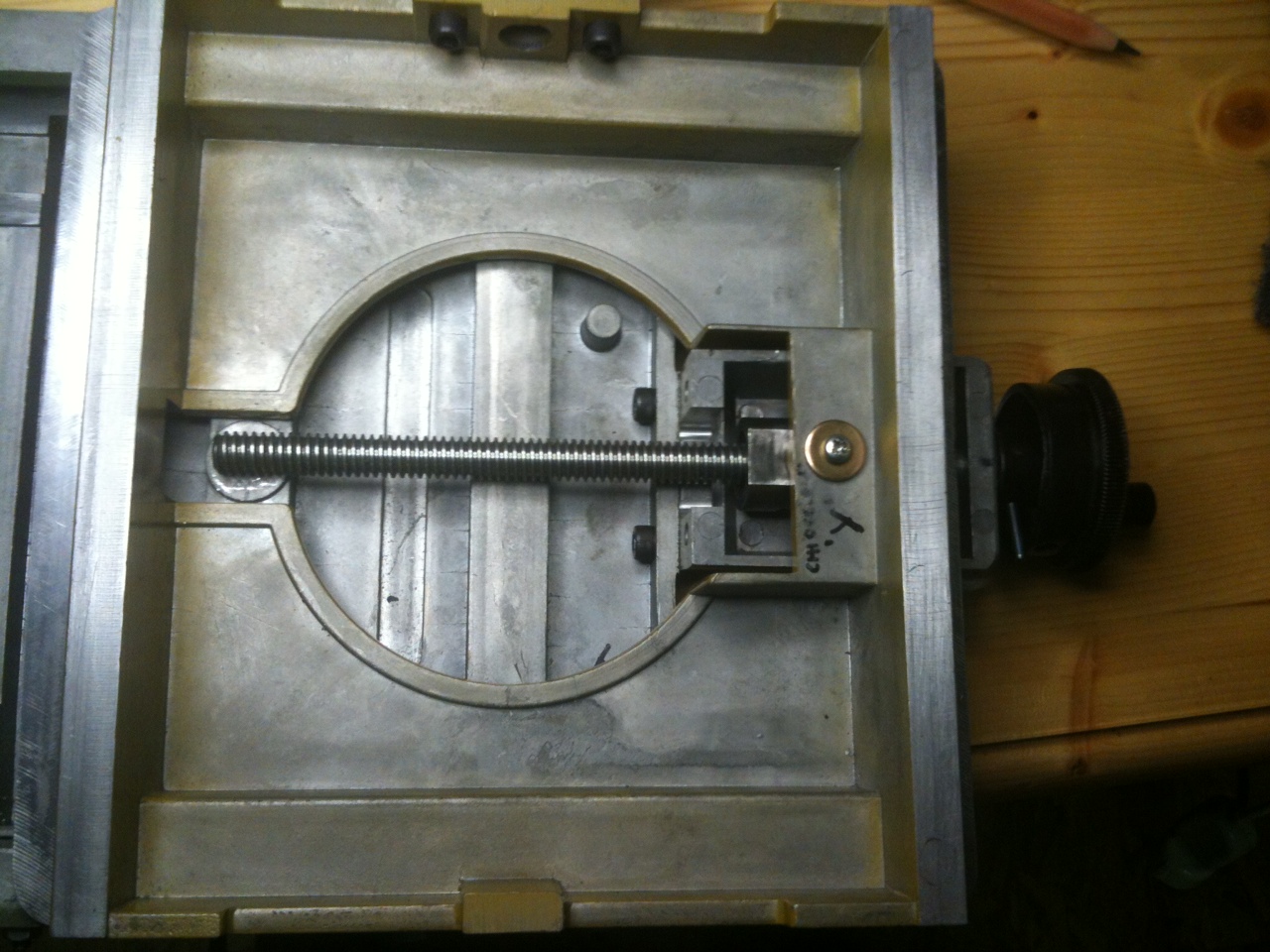

chi_04 - vista d'insieme

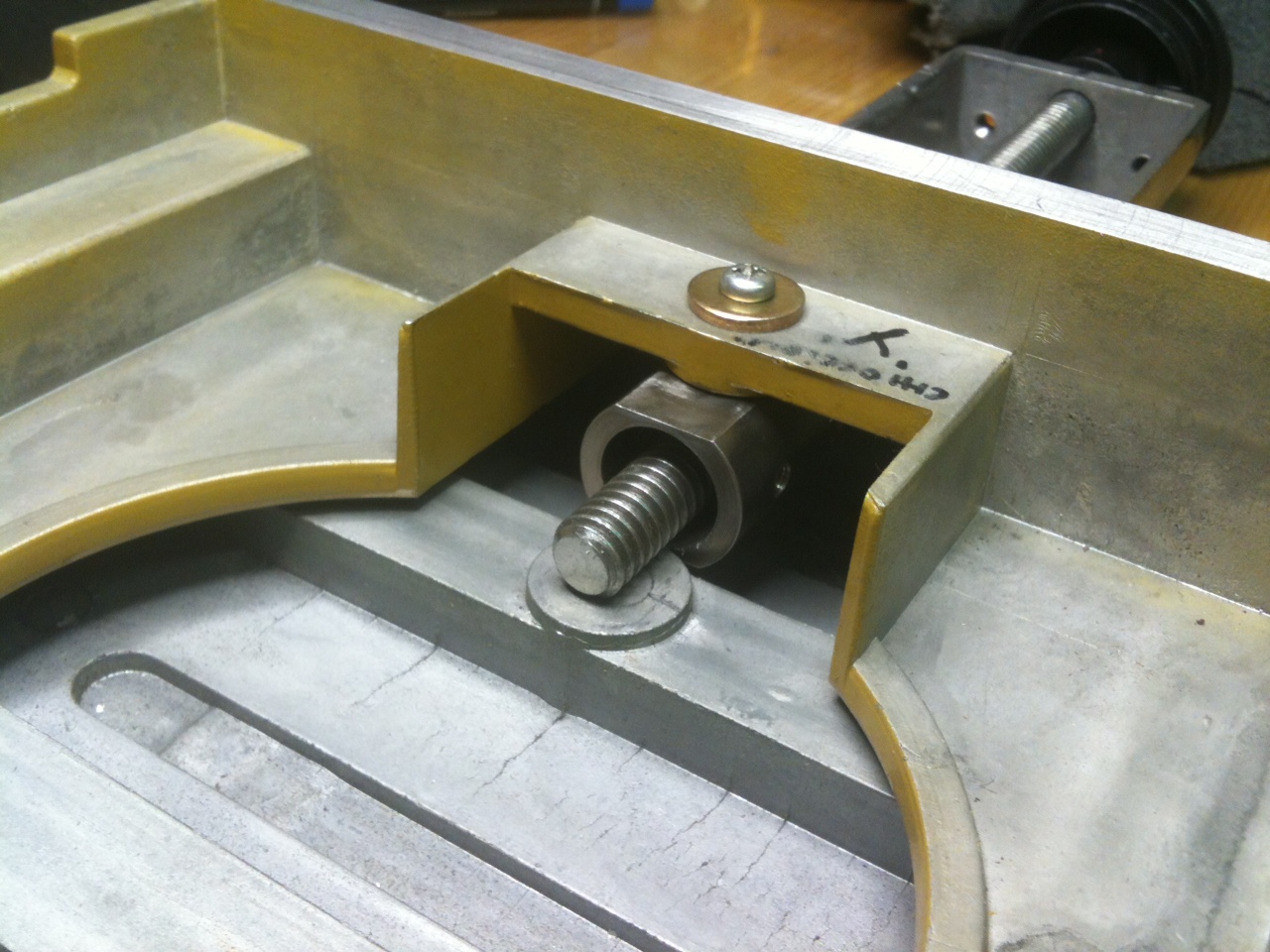

chi_03 - interferenza .....spiano o non spiano ...
Ogni parere sarà graditissimo, direi essenziale...
saluti e grazie a tutti
mario iw1cmc

Addirittura in Inox! Ma li hai fatti tu o hai preso qualcosa di già fatto? Non l'ho capito bene scusa.

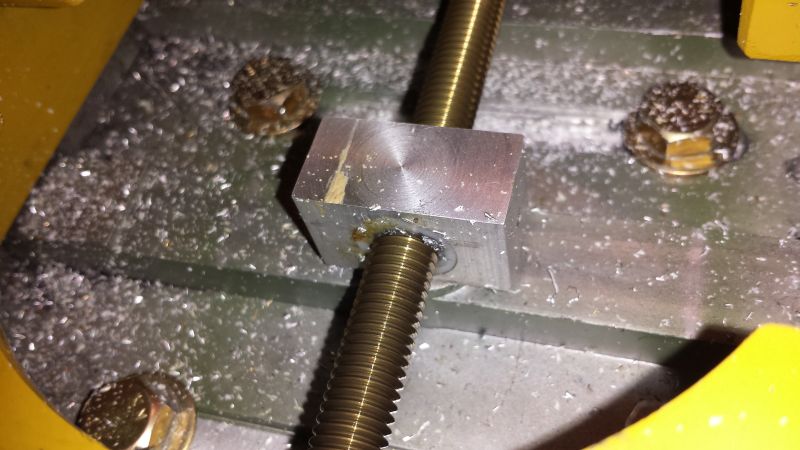

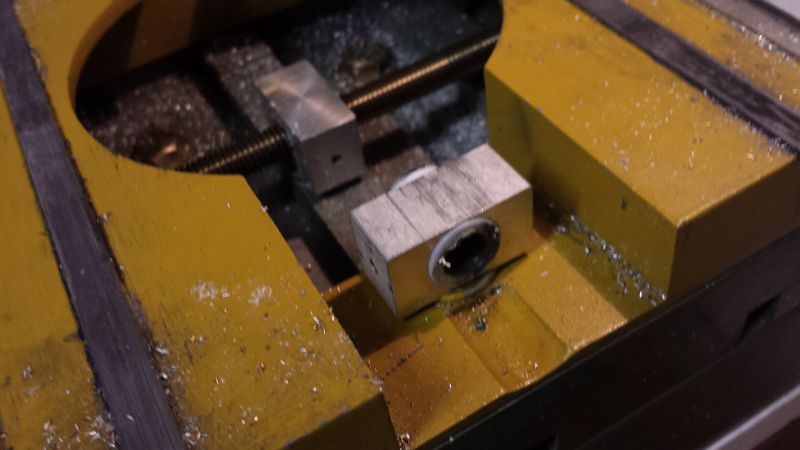

I miei furono rifatti in alluminio e sono dei parallelepipedi. Spazio li dentro ce n'è abbastanza per sbizzarrirsi. Sulla Z molto meno. Le chiocciole non si sono mai spostate e non ho perso mai passi, a parte quando ho fatto qualche errore con collisione e fresa spezzata (capita.... )
Non hai che da mettere gli inserti in ptfe filettarli ma...la strada è ancora lunga...piano piano si arriva in fondo
Buon lavoro e auguri !

Ok ora è più chiaro. Purtroppo non ricordo se io ho messo dei "tappi" per l'inserto in PTFE che però ricordo che è messo ad interferenza e quindi non si muove più.
Dovrei indagare un pochino, magari appena non mi vede nessuno, potrei sgattaiolare nel mio laboratorio e vedere se riesco a scoprire come avevo fatto io. Forse avrò fatto alcuni schizzi realizzativi, ma è passato anche un trasloco e quindi difficilmente potrei reperirli.
Le tue dimensioni mi sembrano adeguate! Sei fortunato ad abitare vicino a gente che ti regala sfridi, per noi preziosissimi!

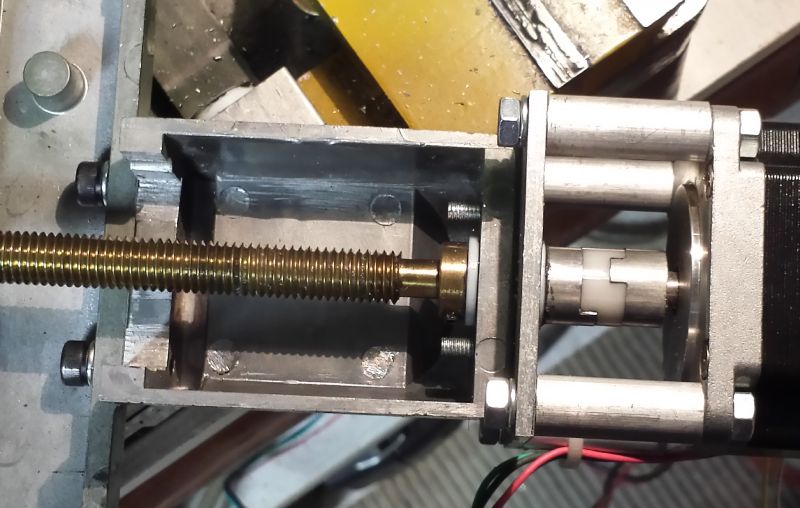

Se l'ostacolo che si è creato, ti limita troppo la corsa, dovrai eliminarlo per forza. Ok per i grani di blocco, penso anche io di averne messo almeno uno! Concentrati anche, nel contempo, a come sistemerai i motori stepper e a cosa userai come battuta per gli assi. Poi tra l'albero dello stepper e la barra filettata di conduzione, devi assolutamente mettere un giunto oldham (che puoi anche autocostruire). I più spartani usano anche un tubicino in gomma, ma direi di non spingerci a questi limiti

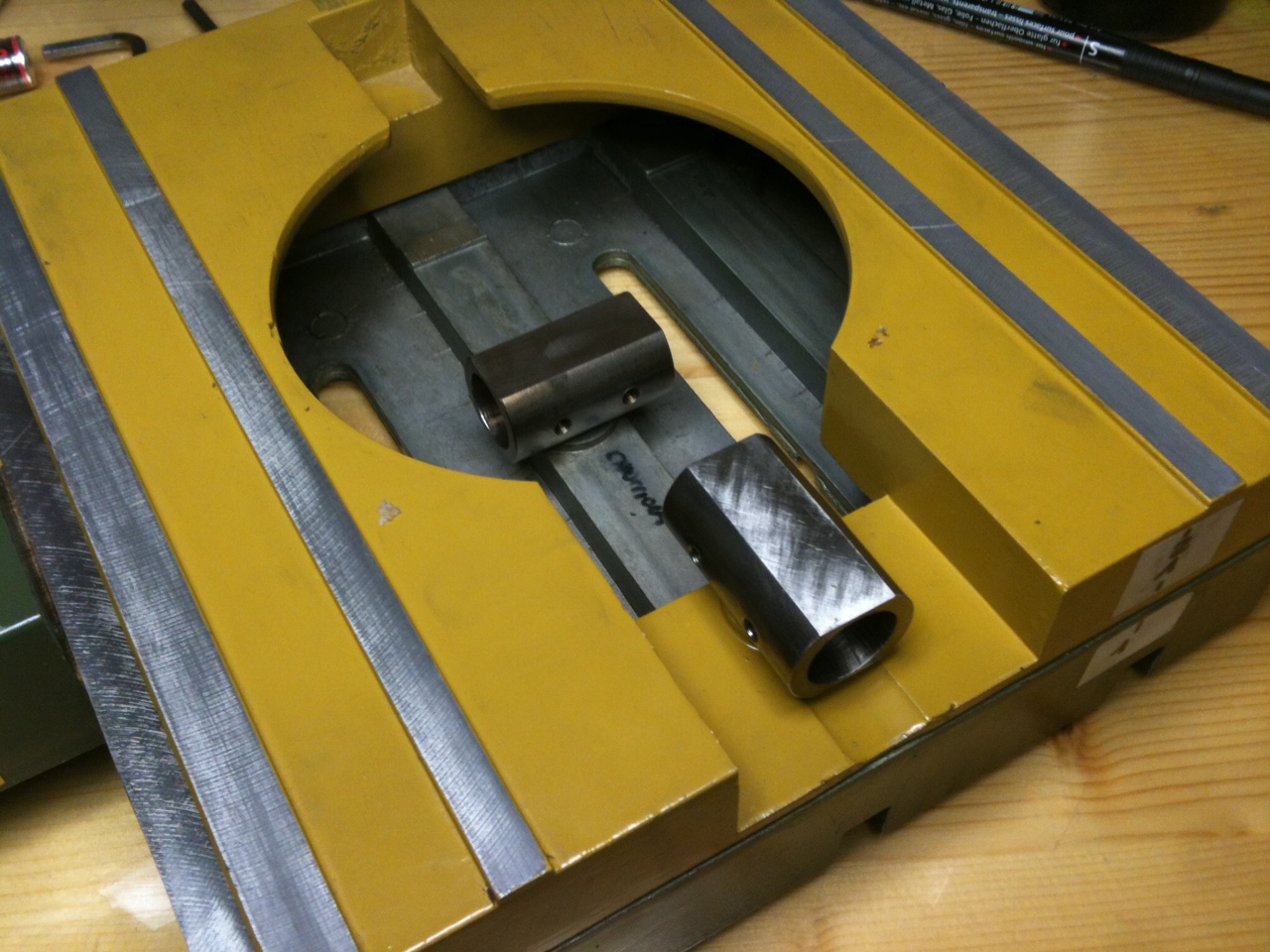

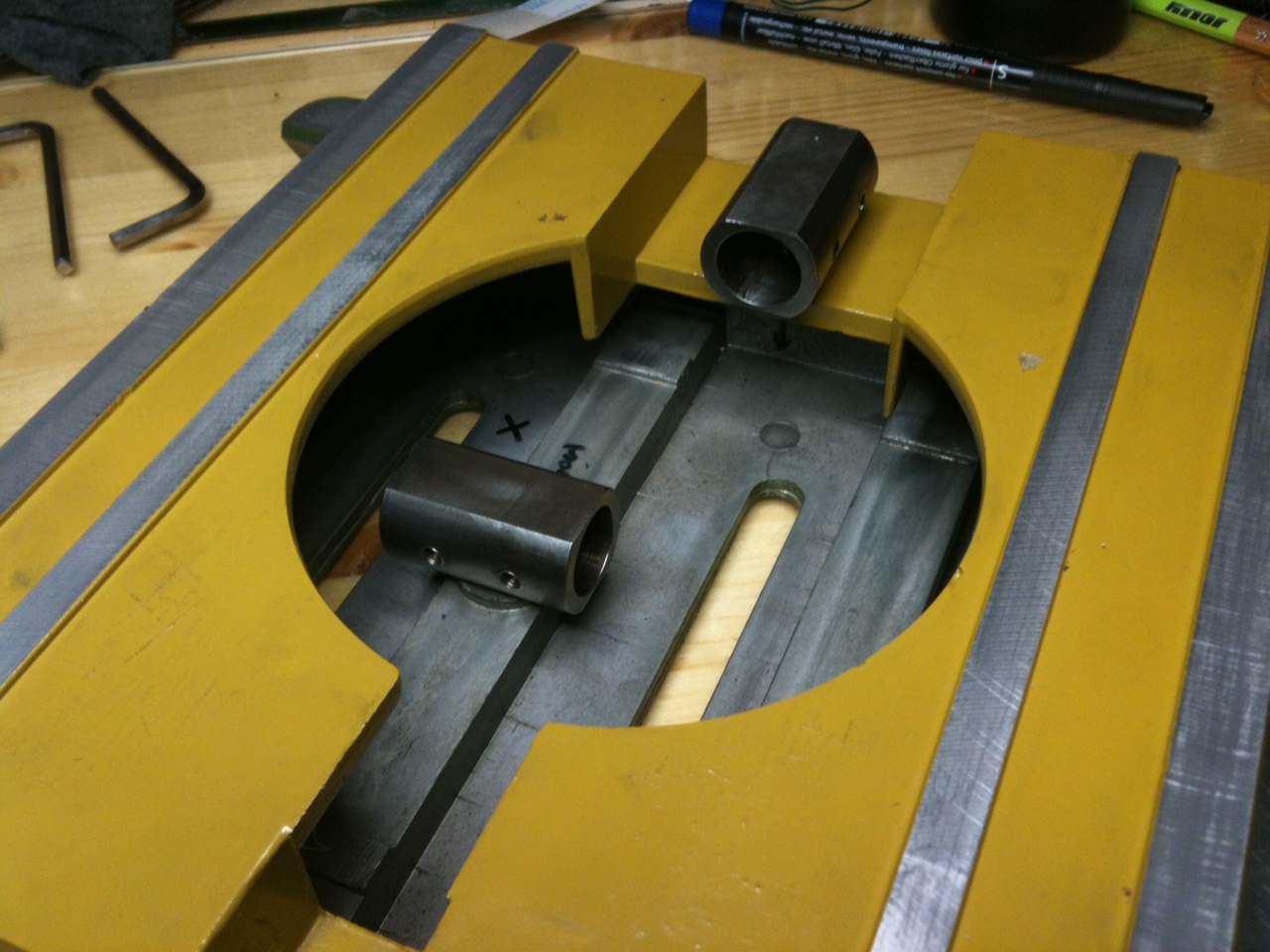

Grazie, per avermi fatto vedere la tua soluzione, la terrò in buon conto se la mia dovesse dimostrarsi una "ciofecata" (termine desueto contenuto nella 1a edizione del manuale del perito) . Probabilmente la mia ansia di robustezza mi ha fatto esagerare nel definire la lunghezza della chiocciola, in fase di progetto ho pensato che più filetto aveva a disposizione la barra e meno giochi avrei avuto sull'asse e di conseguenza sono venute come in foto. Sempre poi preso dalla smania di voler essere cerrrrto che non si muovesse il ptfe ho previsto 5 grani, 2 per ogni lato e 1 di sotto . I miei amici mi dicono sempre: "tses an poc esagerà", ma vuoi andare contro natura ? Che dici vado avanti con queste soluzioni o cancello tutto ricominciando da capo ?
Vabbè, spero tu abbia iniziato un buon 2014, se vorrete farvi due risate, andando però fuori tema, vi racconterò poi cosa mi è successo oggi. In sintesi il nuovo anno è iniziato con i fantasmi all'interno del mio antifurto !!!, ma questa è un'altra storia.

ciao mario iw1cmc
