Autore ArgomentoRetrofittiamo KT 150 proxxon
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: March 27, 2014, 07:00
Cita:

Ok Mario, arrivo.... :o
In realtà come sempre ho preferito strade molto semplici e compatte, anche perchè non c'è molto spazio a disposizione.

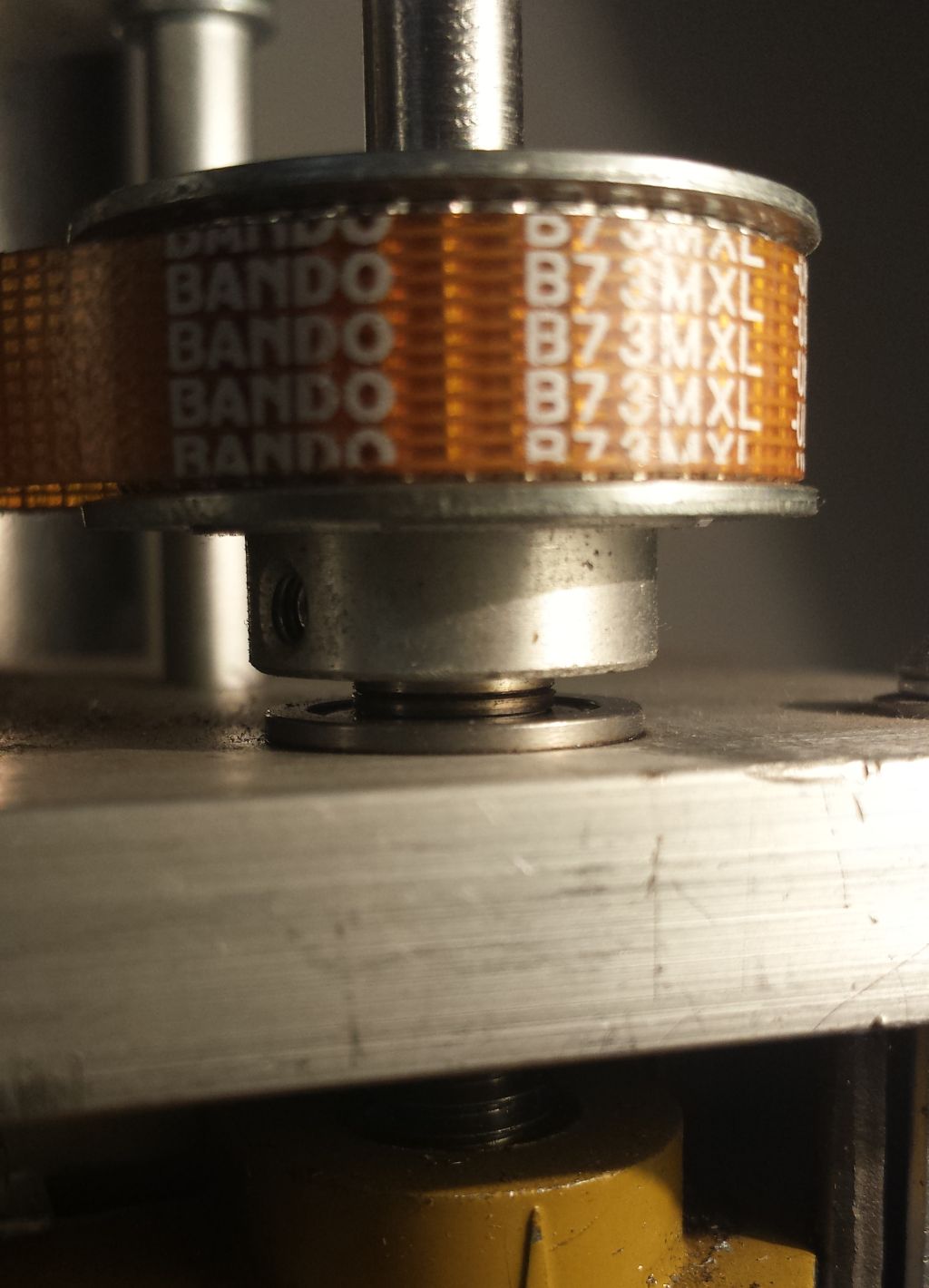

Allego le foto dei particolari che hai chiesto.

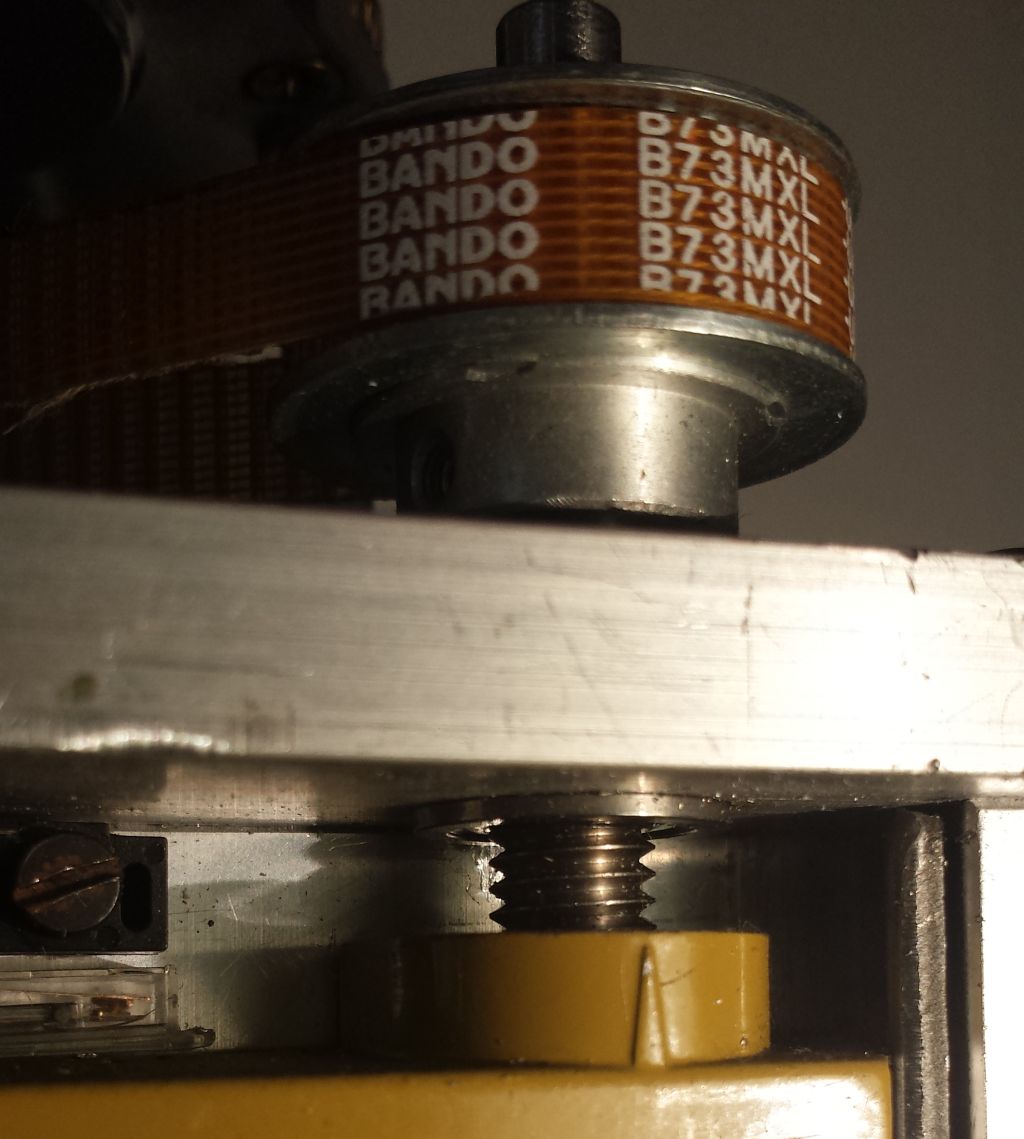

La barra di manovra è tornita in maniera da passare nel cuscinetto flangiato inferiore e tenerlo in sede, mentre sopra è tenuto direttamente dalla puleggia. Non c'è bisogno d'altro.

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: March 27, 2014, 08:40
Cita:

Grrrrrrrrrazie
ciao
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: March 27, 2014, 20:03
Cita:

Oggi sono finito, per dirla all'italiana, in un culo di sacco !! Sto affrontanto la costruzione della piastra del supporto motore. Sono partito convinto con le idee in testa di come affrontare la preparazione della sede dei cuscinetti (nel mio caso 19 mm di diametro) e perbaccolinaperdindirindindaacclimortacci.... non riesco a decentrare il supporto sul tornio causa inteferenza del supporto stesso sulle guide. Non ho un bareno per la fresa, non ho una fresa da 19.
Ho messo la piastra ed il cuscinetto sul comodino, sperando che la notte porti consiglio e arrivi la fatina del meccanico.
Se qualcuno ha una volpinata da consigliarmi è il momento giusto per farsi avanti.

ciao a tutti
mario iw1cmc
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: March 27, 2014, 21:46
Cita:

Ciao Mario, fai una boccola ridotta maschio (misura massima che puoi bucare) femmina (misura del cuscinetto= 19mm) sul tornio forata della misura del tuo albero di trasmissione e la fissi ad interferenza sulla tua piastra, anche se così allungherai tutto l'assieme motore/puleggia/cuscinetto/piastra.


Ciao, Marco.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: March 27, 2014, 22:44
Cita:

Grazie Marco, dovrei fare 2 boccole, una sopra e una sotto, per 2 cuscinetti.
Non ho molto spazio, devo riuscire a forare ed a utilizzare la piastra per fissare i cuscinetti.

ciao mario

Rick
Amministratore
Posts: 2054
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: March 28, 2014, 07:21
Cita:

Dai "ragazzi"... non scherzate! A tutto c'è un limite :-)
Mario: metti nel tuo arsenale uno "straccetto" di bareno! Daiiiii.... che senso ha avere una fresatrice e poi fermarsi davanti a una banalissima lavorazione di questo genere, perchè ti manca una testina per barenare? Sarebbe come dire che con il tornio non posso fare un foro perchè mi manca il mandrino da mettere sulla contropunta!

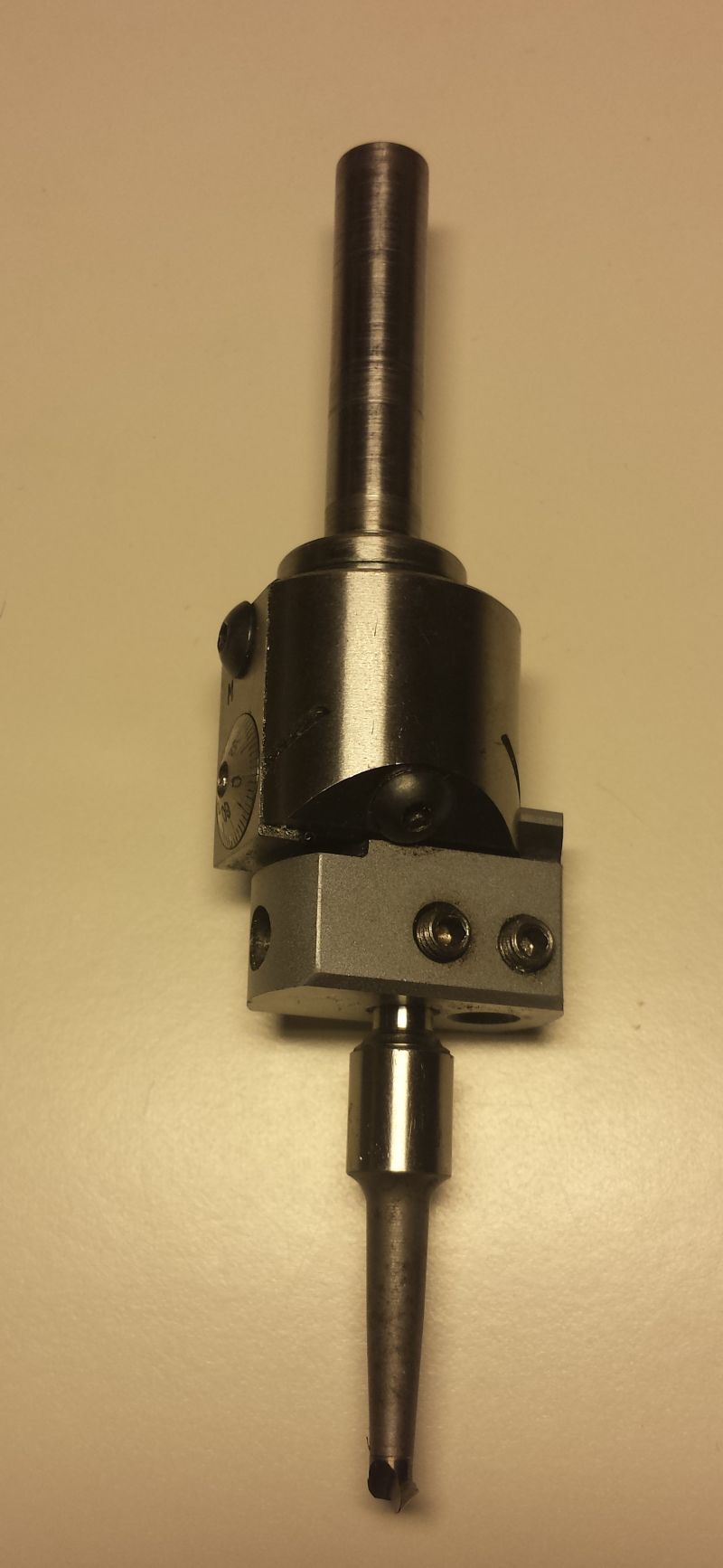

Ti allego un esempio di una piccola testina che è fra la mia dotazione e che è preziosa in certe circostanze!
Apprezzo lo sforzo cognitivo per superare un problema, ma si deve usare dove davvero è necessario :-)
Una tiratina d'orecchie me la concedete? Altrimenti che "maestro" sarei ah ah ah ... 8-) :D :D :D :D
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: March 28, 2014, 07:24
Cita:

Secondo il principio a base di questo forum, se non hai un utensile, non è detto che non si possa costruire, Rick ci ha fatto vedere come costruire un Flycutter, per il bareno da tornio anche, potresti costruirlo simile al flycutter a placchetta che ho fatto io, ma con un utensile hss affilato che puoi fare scorrere e regolare della misura voluta.

Scusa se ho detto qualche belinata ma oggi sono particolarmente addormentato e non connetto ancora molto :-)

Ciao, Marco.

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: March 28, 2014, 21:14
Cita:

:( Signor maestro, 2 domande:
1) mi vendi il tuo bareno ?
2) nel caso non mi vendessi il tuo dove lo trovo ad un prezzo umano ?
Aspettiamo una lezioncina sui bareni. Un acquisto deve essere mooolto ponderato, ho dichiarato in molti post precedenti a questo la mia proverbiale oculatezza. :)

ciao a tutti
mario iw1cmc
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: March 28, 2014, 21:51
Cita:

Ciao Mario, io ne ho preso uno qui: http://www.arceurotrade.co.uk/Catalogue/Cutting-Tools/Boring-Tools
devo ancora testarlo, aspettiamo i consigli di Rick.

Ciao, Marco.
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: March 28, 2014, 22:03
Cita:

Ma da Chronos naturalmente, oppure da Arc Euro trade... Sono ditte inglesi serie da cui ho già acquistato alcune attrezzature con mia soddisfazione. i prezzi sono in sterline ma il materiale mediamente costa molto meno (3/4) dello stesso preso qui in italia....
Ciao .
glob
