Ciao a Roy ed a Scogia, sono contento che troviate interessante questa discussione, è iniziata in sordina ed è andata via via in crescendo, spero che abbia messo in moto la voglia di provare a fare. Qualsiasi cosa, non è obbligatorio retrofittare qualcosa....ma ricordate un vecchio motto che dice: "se non retro_fittate voi qualcosa, qualcosa finirà per retro_fittare voi" meditate attentamente e scegliete da che parte stare . In questo momento sono ancora fuori sede, l'officina è chiusa, ma ho riempito di schizzi vari tovagliolini e fazzoletti di carta per reiniziare a truciolare appena rientro. Approfitto della mia momentanea apparizione per lanciare il solito quesito da tempesta di cervelli,"Brainstorming" totale:
- Se qualcuno di voi dovesse ipotizzare dei fine corsa sulla tavola X-Y come e dove piazzerebbe i microswitch ?. La risposta migliore riceverà un "bacio accademico sulla pelata" .

Saluti a tutti
a presto

mario iw1cmc

Ecco, non vale non ho ancora finito di trovare una soluzione ad un problema che subito vengo stuzzicato su altri fronti. Certo che se al posto dell'Homing ci fosse un Feming lo affronterei con un'altro slancio... Però ora devi togliermi dall'ignoranza, l'homing a cosa serve, come si attiva, solo con switch ? Se intendi l'homing come zero macchina, nei primi esperimenti di movimentazione assi l'ho ottenuto azzerando la posizione, arbitraria, x,y e z dal DRO del programma.
E... per il bacio accademico sulla pelata.... aspetterò che ti caschino i capelli....

ciao a presto

mario

Riprendo l'argomento interrotto qualche post fa, ero in difficoltà poichè non disponevo di un pc con porta parallela.
I miei fidi scudieri mi hanno trovato un pc portatile del 2004, anno in cui le porte parallele erano onnipresenti. Un HP Presario r3000, esteticamente e meccanicamente ancora bello, un po' pesante ma robusto, gli accumulatori andati ma non importa.
Caratteristiche:
Processore AMD Athlon 2800+, 398 Mhz, 256 Mb di RAM e ben 40 GB di HD. Roba da leccarsi le orecchie .
Ho trovato un banco di memoria RAM da 1 Gb e contravvenendo a tutte le regole l'ho montata a fianco di quella da 256 Mb, strano ma la vede.
A questo punto volevo provare sia Mach3 che EMC2 per verificare quali dei 2 muovesse meglio i motori a parità di CNC, di PC e di File G utilizzato. (Che tristezza invece del punto G penso al G file.... ).
Partizionato l'HD in 2 parti. sulla prima ho installato XP, sulla seconda linux Ubuntu 10.04 con EMC2 2.50. Ho smoccolato 2 giorni prima di trovare i settaggi che facessero muovere i motori, lunga penosa malattia ma EUREKA, eppur si muove diceva il vecchio alla ventenne .
Generato con CAMBAM un file semplice con lettere e numeri da incidere e la magia ... cnc l'ha riprodotto su una lastrina di plastica. Naturalmente non è filato tutto liscio come il racconto. Sono venute a galla alcune criticità e molti dubbi (li chiamo dubbi ma in realtà sono lacune profonde come la fossa delle Marianne).

Proseguiamo con ordine:
- La gara tra Mach3 e LinuxCNC è stravinta da LinuxCNC la fluidità di movimento dei motori è di gran lunga migliore di Mach3
- Unica pecca, probabilmente dovuta al pc un po' vecchiotto, è che quando si riavvia linuxcnc dopo averlo chiuso e riaperto può capitare che non si riavvii e viene generato un messaggio di errore. Per riottenerne il funzionamento occorre riavviare il PC.

Le dolenti note invece riguardano i castelli motore degli assi x e y, per la solita sfiga che ci vede benissimo, il fenomeno si avverte a basse velocità di rotazione motore e piccoli spostamenti. Il castello entra in risonanza con le vibrazioni indotte dal motore, il rumore e le vibrazioni vengono amplificate.
Sto pensando di ridurre il fenomeno spostando la frequenza di risonanza del castello motore provando ad aumentare il diametro delle colonnette. Tutti i consigli sono bene accetti.
Una domanda, per ora mi limito a questa...:
- come di fa in linuxcnc ad aumentare la velocità di spostamento assi quando si opera in manuale ?

grazie ciao a tutti

mario

Per la velocità imposti la massima nel file di configurazione della macchina e poi ci sono degli slider sul pannello di controllo.
Per i termini hard...non farti problemi la meccanica è solo di nome perchè poi di 'ste cose non le interessa molto e non legge il forum -:)
Nira invece cerca solo idee per la macchina che trasforma il metallo in crocchette (al pollo)....

p.s. Ho dimenticato di darvi alcune coordinate !

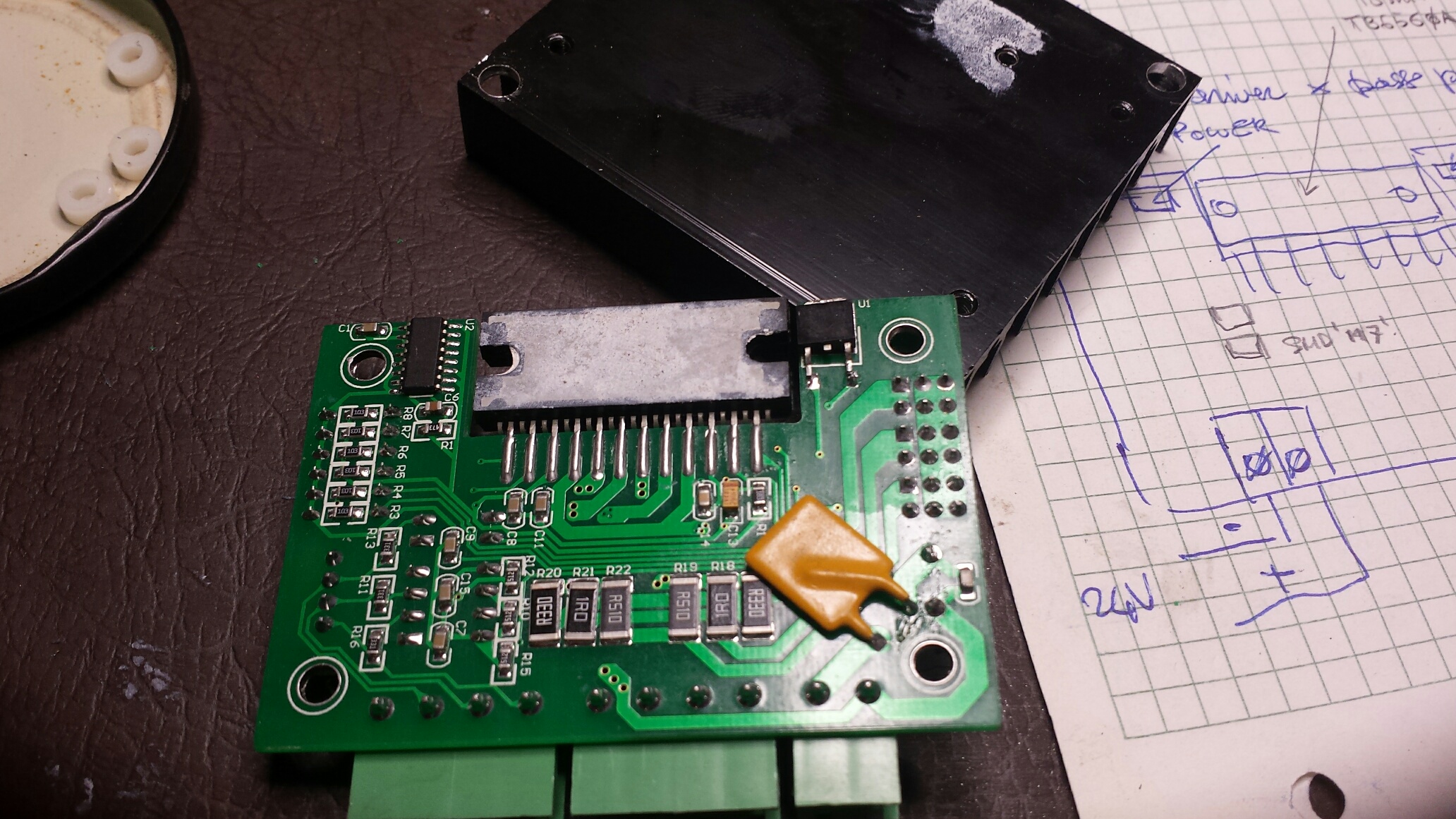

La 1a foto si riferisce al circuito stampato sotto l'aletta di raffreddamento del tb6560, in alto a destra, a fianco del tb6500 si trova "il morto".

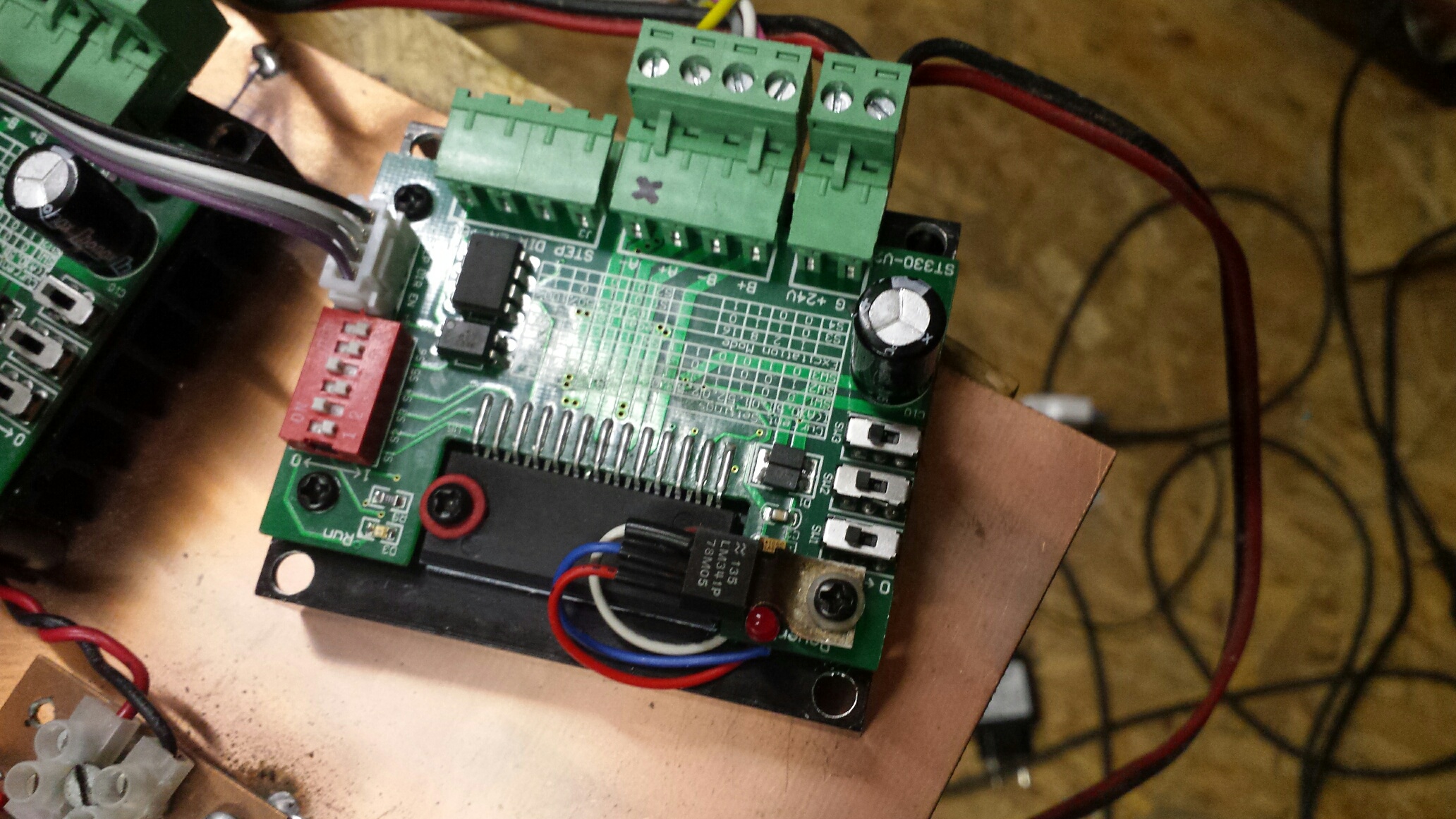

La 2a foto lato componenti dello stampato, opposto a quello di prima, vi è la nuova collocazione dell'integrato morto con altro di più grandi dimensioni.
Naturalmente l'integrato morto va tolto. Se disponete di un saltatore ad aria calda per questa operazione è meglio.

ciao a tutti

mario
