Autore ArgomentoRetrofittiamo KT 150 proxxon
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: September 7, 2014, 21:10
Cita:

Io sono un pacifista non farei del male neanche ad un 7805, secondo me il componente si è suicidato :D , il tutto ora ha ripreso a funzionare, adesso lo stresso un po' per capire se era un problema di mortalità infantile o qualcosa di più direttamente dipendente dalle mie azioni. Speriamo di no. Per la rumorosità a bassa velocità è fastidiosa, credo che ci sia del vero nell'affermazione: 'motori grossi ed a sbalzo', per ora tengo questi, in futuro vedrò se sostituirli con altri più piccoli.

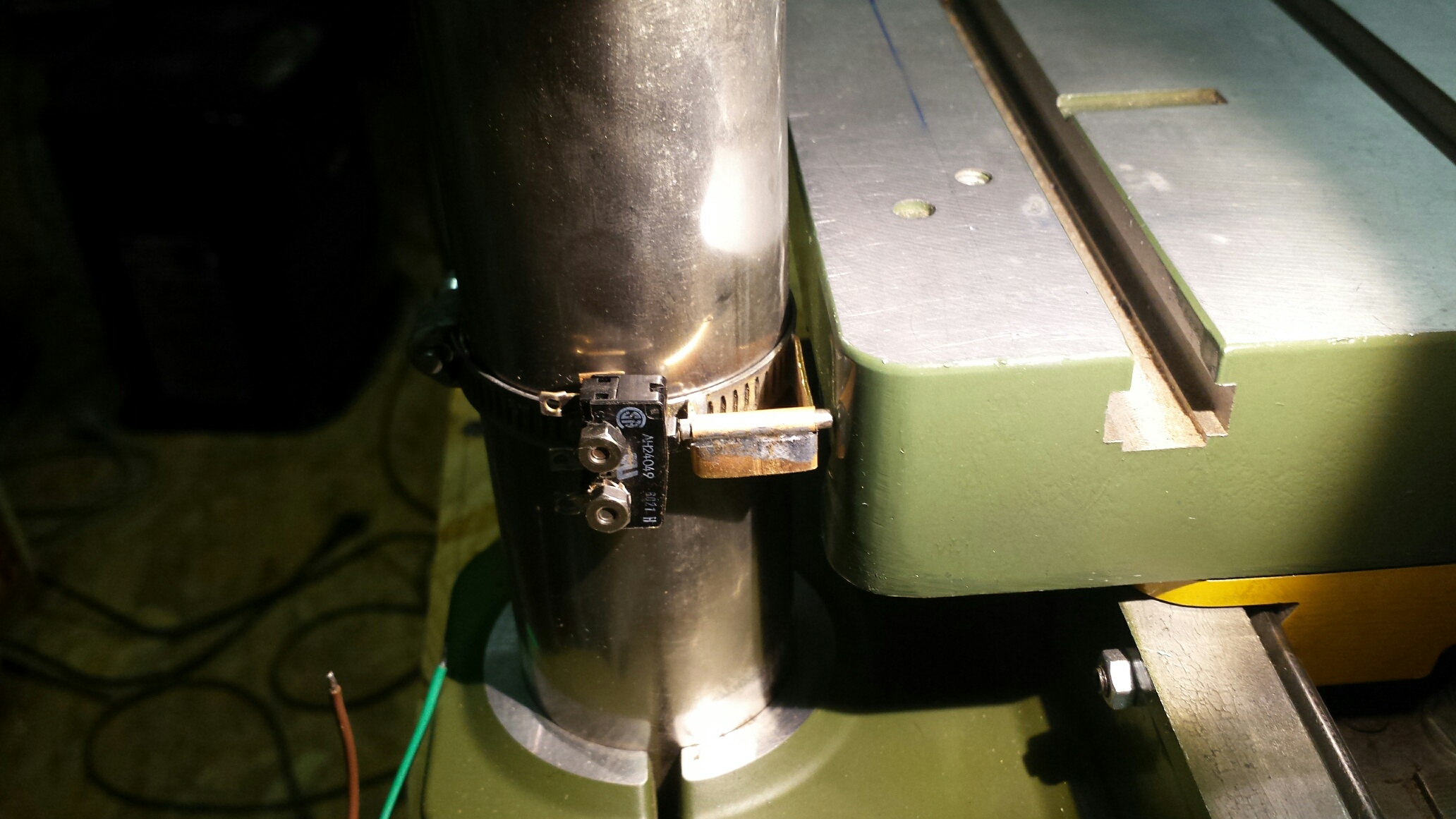

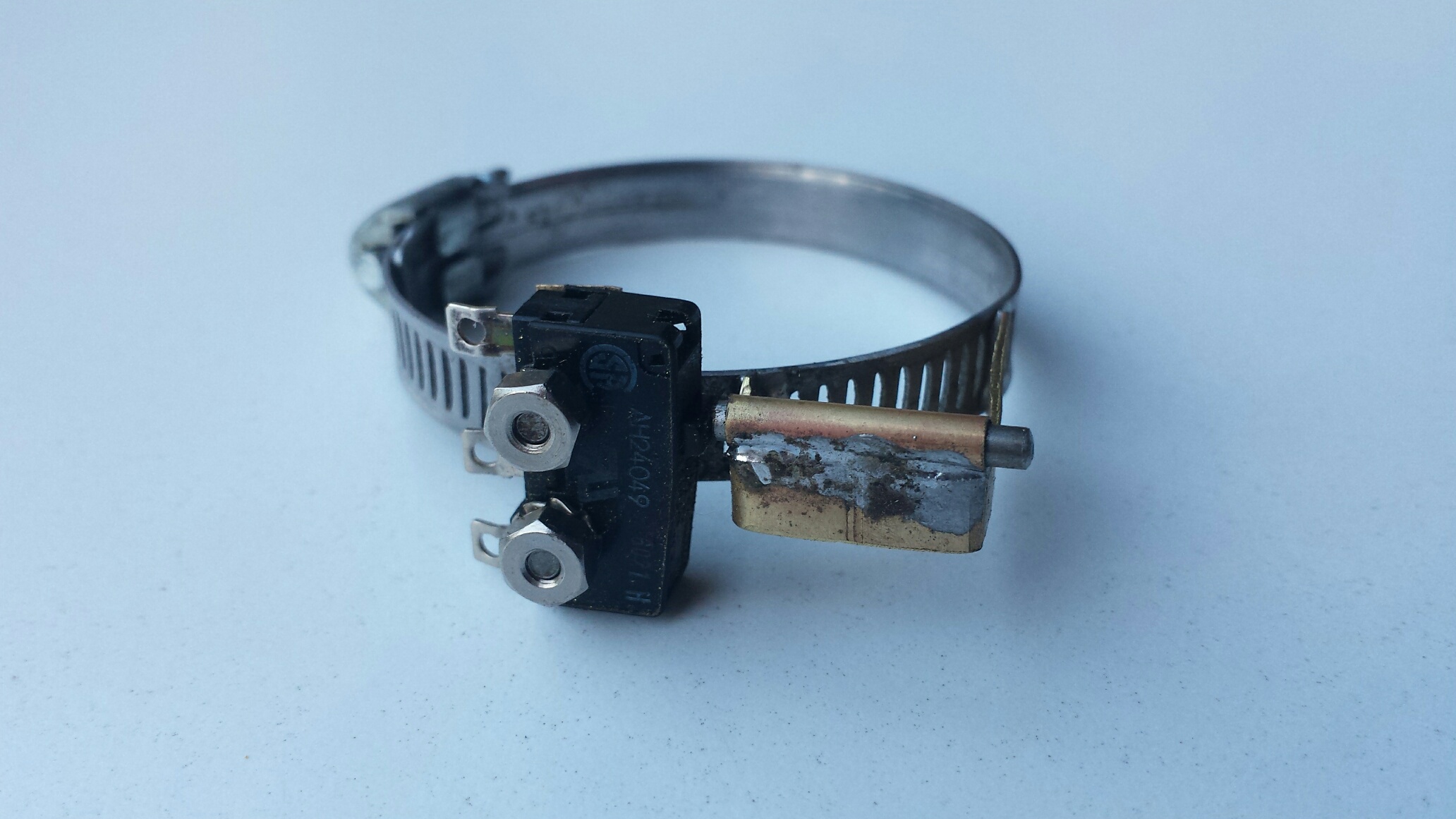

Non stiamo a piangerci addosso e andiamo avanti, oggi mi sono lanciato nel trovare una soluzione per un finecorsa asse Y. E' venuto fuori quanto vi propongo, un fine corsa montato su una fascetta, stretta alla base della colonna, sulla quale è montato un micro con una miniguida e un puntale che va a fare battuta sul bordo della tavola a croce.
Un paio di foto vi faranno capire meglio di quanto si capisca dalla mia descrizione 8O .
Rick devo proprio andare a rivedere il tuo videocorso del thermopulse poichè evidentemente ne ho dimenticato delle parti, comunque grazie.

ciao a tutti

mario

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: September 8, 2014, 07:35
Cita:

Chissà un giorno quando finirò il retrofit del tornio, se si parla di sbalzo e vibrazioni, l' INGV istituto nazionale di geofisica e vulanologia registrerà a Biella una forte scossa di magnetudo: MARCO

Ciao.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: September 8, 2014, 08:08
Cita:

Ok Mario, buona soluzione per lo switch. Per il rumore; a bassa velicità è normalissimo che uno stepper sia molto rumoroso. Vibra parecchio. Bisogna vedere in lavorazione.
In ogni caso non sono dispositivi silenziosi! Se non ti crea problemi alla meccanica fai bene a lasciare tutto così.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: September 11, 2014, 21:37
Cita:

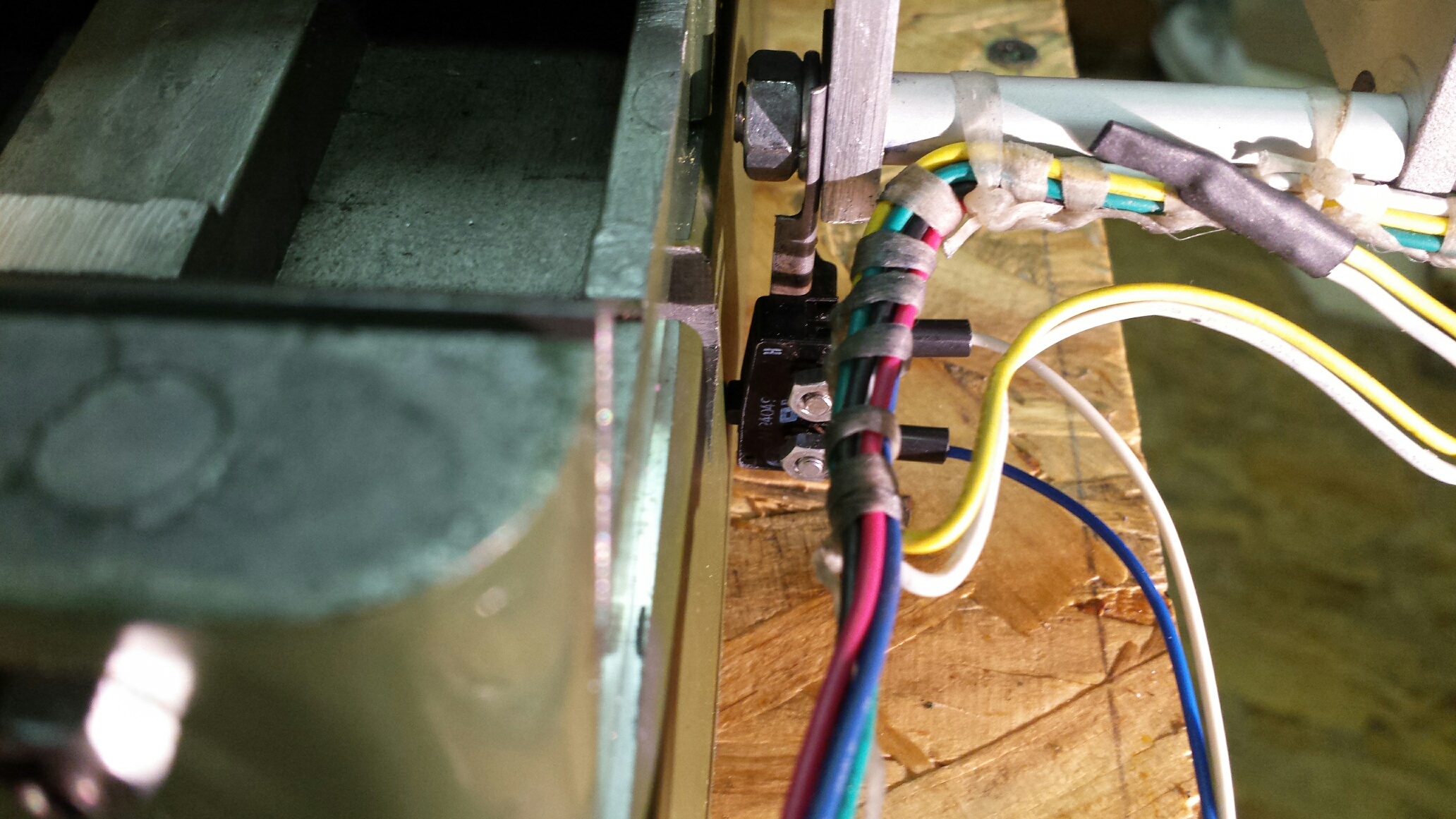

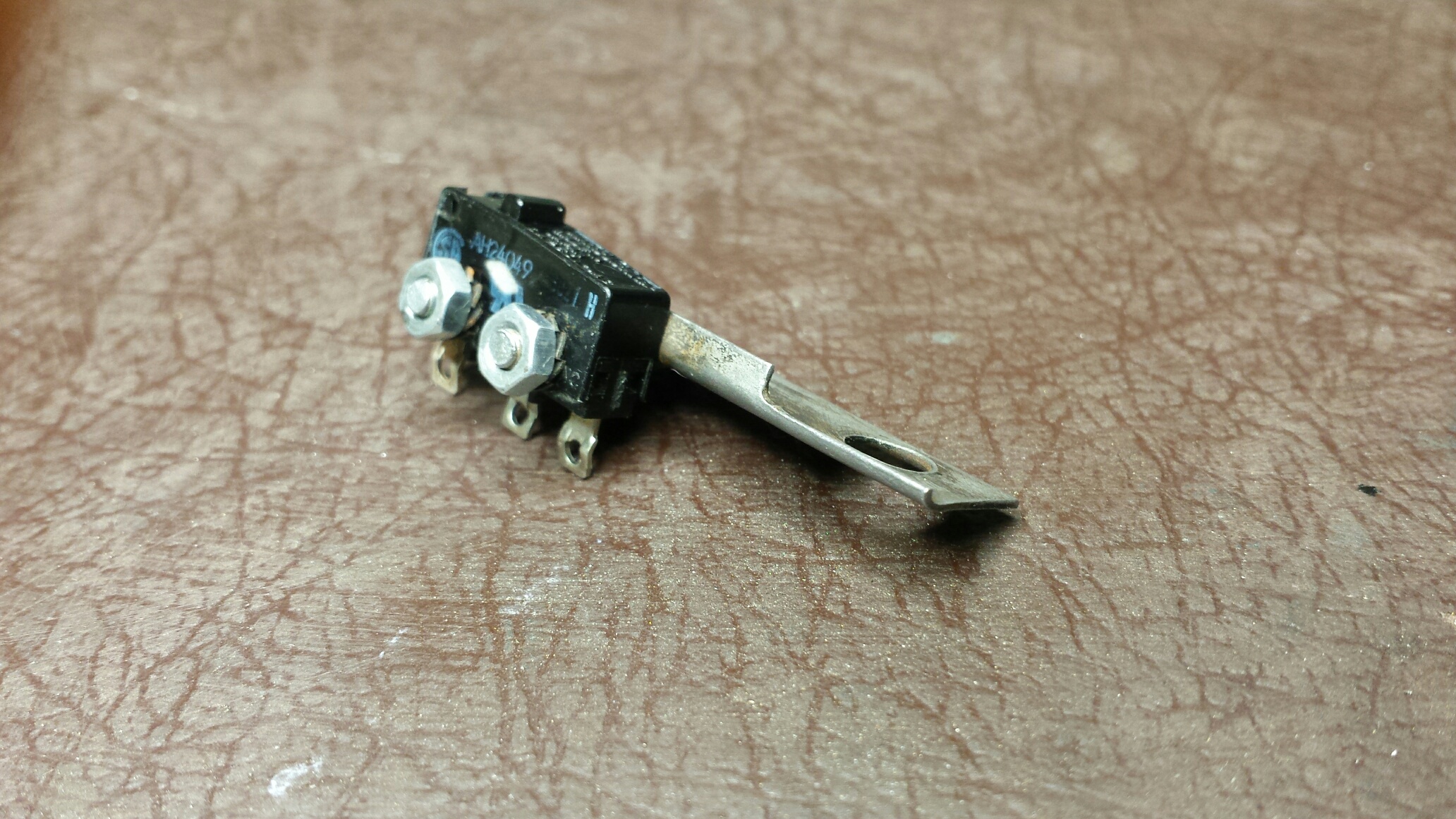

Fin'ora tutto regge, la riparazione ha tenuto, nessuna rottura. Continuiamo il viaggio, con il finecorsa dell'asse X, tutto sommato di più semplice collocazione. E' bastata una staffetta montata direttamente sul castello motore.
Volendo dirla tutta occorrerebbero 2 switch per ogni asse:
Asse X --> finecorsa tutto a Sx e finecorsa tutto a Dx
Asse Y --> finecorsa tutto avanti e finecorsa tutto indietro
Per non complicarmi la vita, ho deciso di proteggere solo il "finecorsa Sx" ed il finecorsa "tutto avanti" che sono le due condizioni più pericolose per le integrità delle chiocciole.
Nel mentre, il laboratorio si rimpolpa, ho aggiunto alla mia dotazione il centratore bidimensionale ed il mandrino a 4 griffe indipendenti per il pd400, sto aspettando con impazienza il corriere.
Marco, non ti preoccupare per il collaudo del tuo retrofit le scosse telluriche generate, io non dirò mai che è colpa tua :D :D
Ed ecco le solite 2 foto esplicative.

ciao a tutti
mario
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: September 11, 2014, 23:33
Cita:

Errata corrige:
Per non complicarmi la vita, ho deciso di proteggere solo il "finecorsa Sx" ed il finecorsa "tutto avanti" che sono le due condizioni più pericolose per le integrità delle chiocciole.

La frase corretta è:
Per non complicarmi la vita, ho deciso di proteggere solo il "finecorsa Dx" ed il finecorsa "tutto avanti" che sono le due condizioni più pericolose per le integrità delle chiocciole.

Scusate, ciao a tutti
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: September 14, 2014, 16:14
Cita:

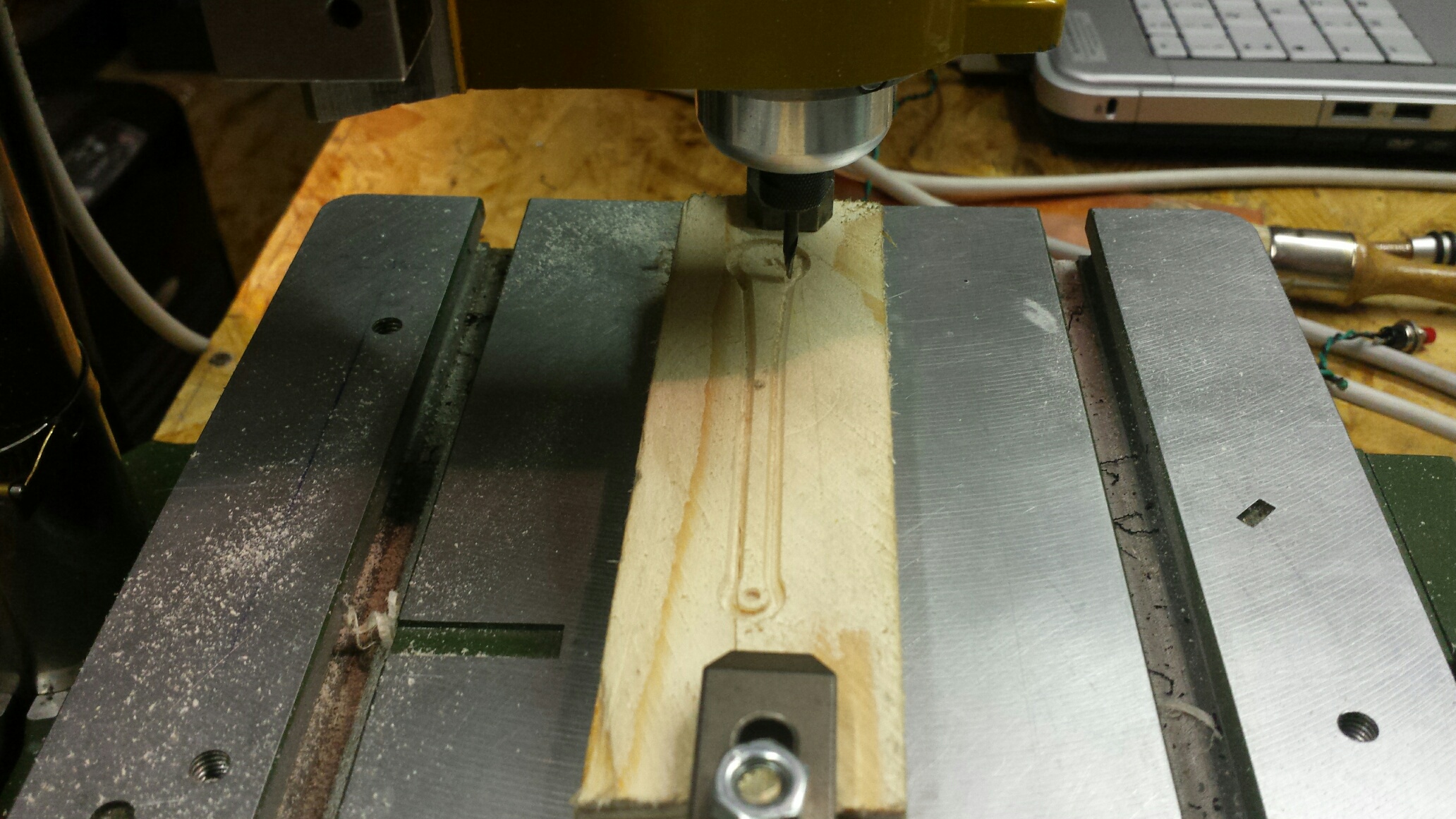

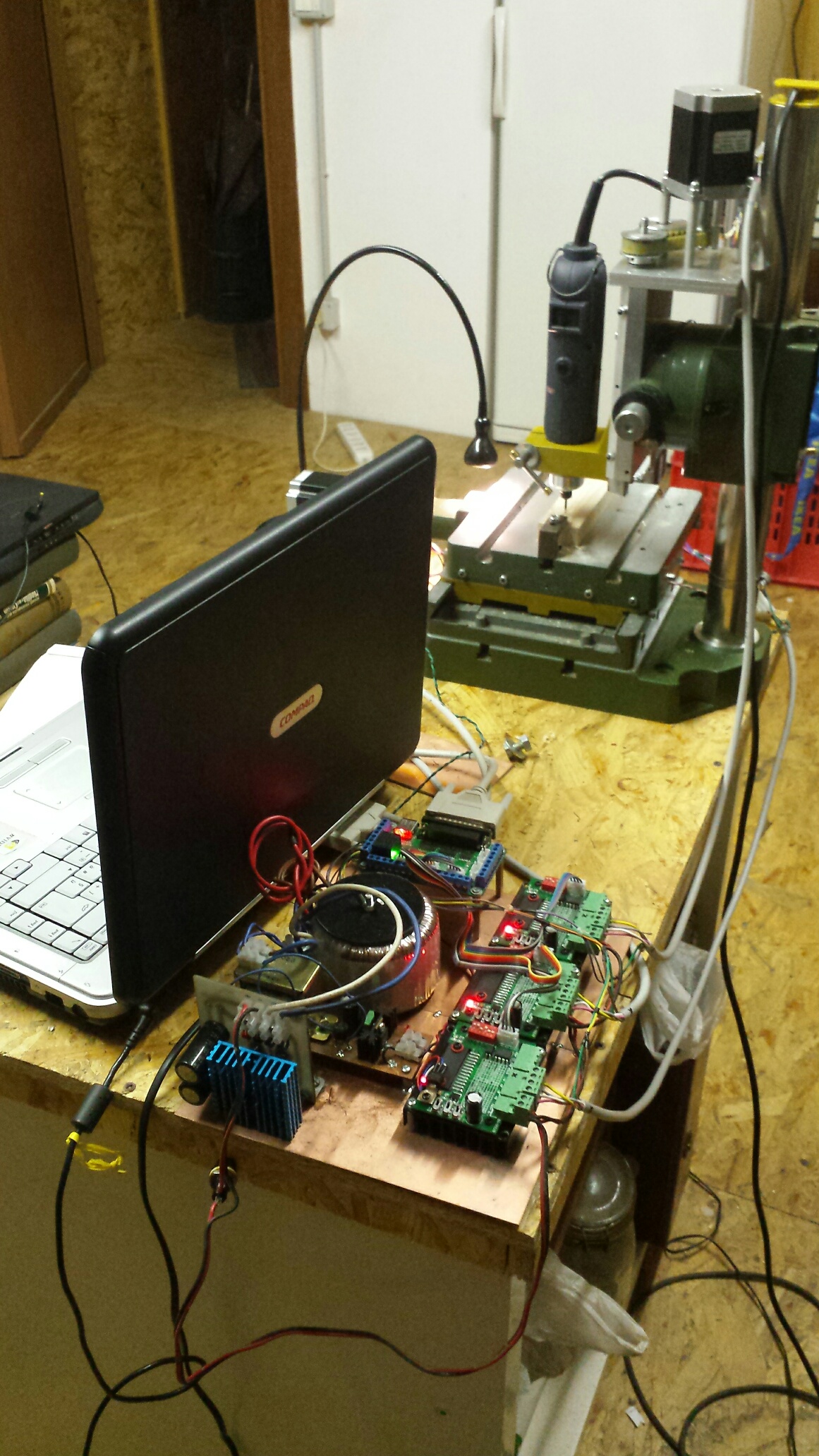

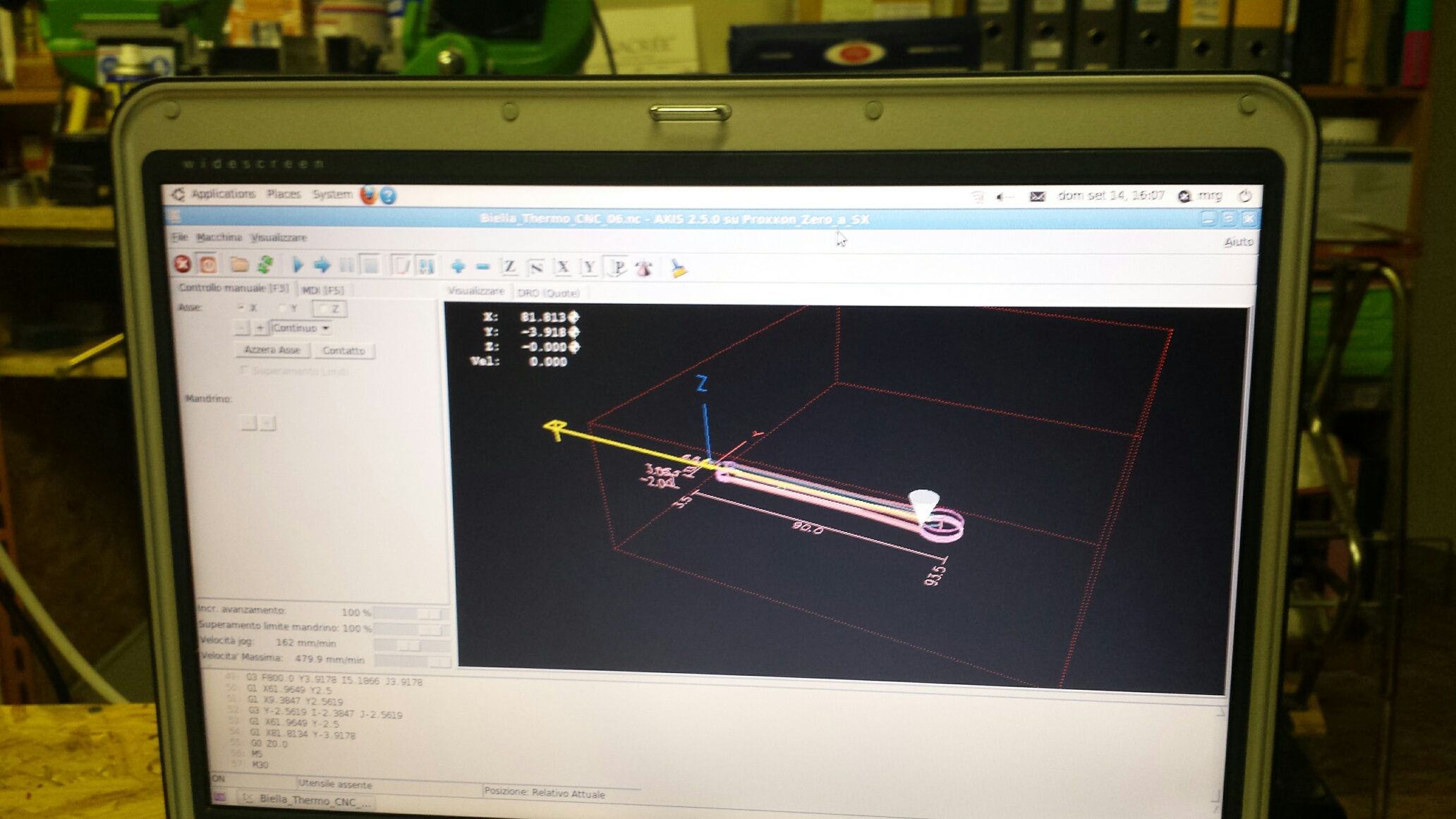

Il cerchio si è quasi chiuso, se ricordate il mio primo post: .... da un insano video di Rick...., partii con questa avventura perchè desideravo ottenere la biella del Thermopulse esattamente come la vidi uscire nel videocorso di Rick. Sono passati circa 8 mesi ed oggi... TADADAAA... 8-) è venuta al mondo una bella "biella di legno" :D , si di legno poichè è il materiale che uso per gli esperimenti. Sono soddisfatto, ultimamente ho imparato qualche rudimento di Autocad, con il quale ho disegnato la biella, qualche rudimento di CamBam per generare il Gfile, qualche rudimento di EMC2 detto LinuxCNC per dare vita alla fresatrice. Sono un po' impazzito nei vari settaggi, ma abbiamo portato a casa qualche cosa e dimostrato che TUTTO si può fare.

Approfitto per chiedere a Rick, poichè non l'ho capito dal videocorso, il cuscinetto da 8 che inserisci nella biella è tenuto solo a pressione o lo fissi anche con un po di cianoacrilico ?

Sono finito un po' fuori tema ma portate pazienza, ora ho ordinato un po' di fresette e devo cercare una lastrina di ottone per la prova finale. Nel mentre dovrò dare un vestito all'elettronica, naturalmente sarete i primi a sapere.

ciao a tutti

mario
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: September 14, 2014, 17:44
Cita:

Bravo Mario, sono felice che il traguardo si è visto dopo questo tempo passato insieme, ma si sà che dopo un traguardo ne viene un altro e così via.

Se non trovi l'ottone in lastra da 2 mm. fammi sapere.

Ciao Marco.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: September 14, 2014, 18:19
Cita:

Oh.. quindi significa che questo lunghissimo post volge quasi al termine?! Sicuramente il post più lungo di tutto il forum.
Sono davvero felice che da un pezzettino di un mio video ci sia stato chi ha voluto crearsi una soluzione analoga nel proprio laboratorio! In fondo questo è lo scopo che mi ha mosso fin dall'inizio in questa mia opera divulgativa :-)
Bene Mario, mi sembra che tutto funzioni molto bene! Ora si tratta di cominciare a fare trucioli di metallo, altrimenti le macchine utensili si arrabbiano! Non possono sopportare la polvere di legno! Ogni volta che uso un tornio per fare qualcosa di legno, poi gli devo parlare con calma, coccolarlo, pulirlo bene e soprattutto oliarlo nuovamente affinchè non mi serbi rancore! ;-)

Si, per il cuscinetto puoi usare del blocca cuscinetti apposito oppure anche del cianoacrilico se non hai il blocca cuscinetti. Occhio a non farlo entrare nelle sfere :-)

Roy067
Tornitore provetto
Posts: 184
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: September 15, 2014, 10:21
Cita:

"Grande" Mario e "Grande"Rick e sopratutto un ringraziamento a entrambi per due motivi... il primo perchè siete riusciti a tenere sempre alto l'interesse per l'argomento trattato essendo entrambi due persone simpatiche e gogliardiche ....basta rileggere i vostri "duetti", e poi perchè la funzione didattica nascosta dietro le battute dei vari post mi ha consentito di imparare molto o quanto meno capire cosa approfondire nel mondo delle CNC ...
Roy067
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: September 16, 2014, 08:38
Cita:

Molto bene Roy067 :-) Si è un post molto interessante e senza dubbio, un bel contenuto da condividere per questo sito. Sono daffero felice per questo.
Ciao a presto :-)
Rick.
