Autore ArgomentoRetrofittiamo KT 150 proxxon
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: January 14, 2014, 17:59
Cita:

Si Mario, il PTFE in fresatura è un pochino scontroso... devi dargli una limatina :-)
Comunque i tuoi giunti sembrano buoni, anche se di primo acchito mi sembrano un po "lunghi".
Se non ricordo male io devo aver fatto l'inserto centrale in Delrin e non in PTFE. :-)
Avanti tutta!
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: January 14, 2014, 18:29
Cita:

Qualche dato: lunghezza totale 46mm, Diametro 20mm, foro per barra di manovra 8mm, foro per stepmotor 6,3mm, tenuta ai vari alberi grano da 4 mm.
Davvero ti sembra lungoooooo ?
ciao mario
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: January 14, 2014, 19:32
Cita:

Beh, si... Considerato che i miei oldham sono in totale lunghi 21 mm, 46 mi sembra lungo ;-) ma non farci caso, sapete che a me piace la micromeccanica e le cose compatte. Il fatto è che poi ti tocca fare dei supporti lunghi e forse per un asse ti mangi qualcosa nel movimento, ma non mi ricordo bene e non vorrei sbagliare su questo. So che all'epoca avevo studiato per ottenere la massima estensione possibile del tavolo a croce.
Poi confermo che ho usato Delrin per le parti non metalliche degli Oldham.
Ciao!

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: January 16, 2014, 18:32
Cita:

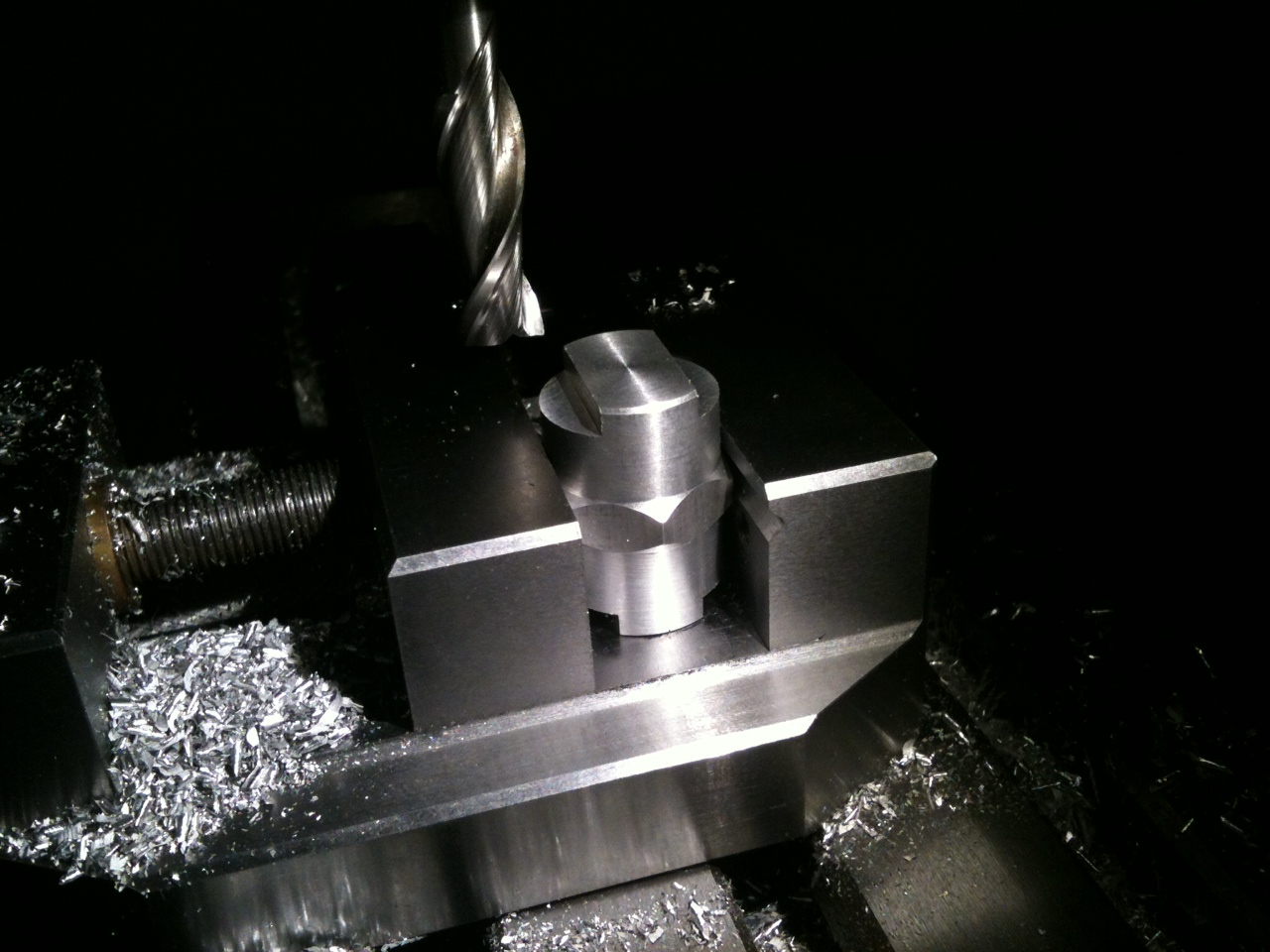

Risalgo ora dalla 'tana', l'ultimo commento di Rick mi ha dato da pensare, si è un po' lungo, facendo la 'prova finestra' ho notato che come conseguenza i motori (almeno uno) sarebbero stati montati troppo a sbalzo. L'occhio vuole la sua parte e allora ricominciamo da capo. Ricominciando ho voluto provare a lavorare anche il Delrin. Ho invocato l'aiuto di alcuni santi :) patroni del bricolaggio poichè non ho ne un divisore ne una tavola girevole per cui mi è molto complicato fare delle fresature a 90° o riposizionare il pezzo in morsa. I santi mi hanno illuminato ed è venuta fuori questa volpinata :| , almeno per me, ho utilizzato invece del tondo di alluminio l'esagono, così ho lavorato le due parti del giunto utilizzando il testimone ad esagono per il posizionamento in morsa 8-) .

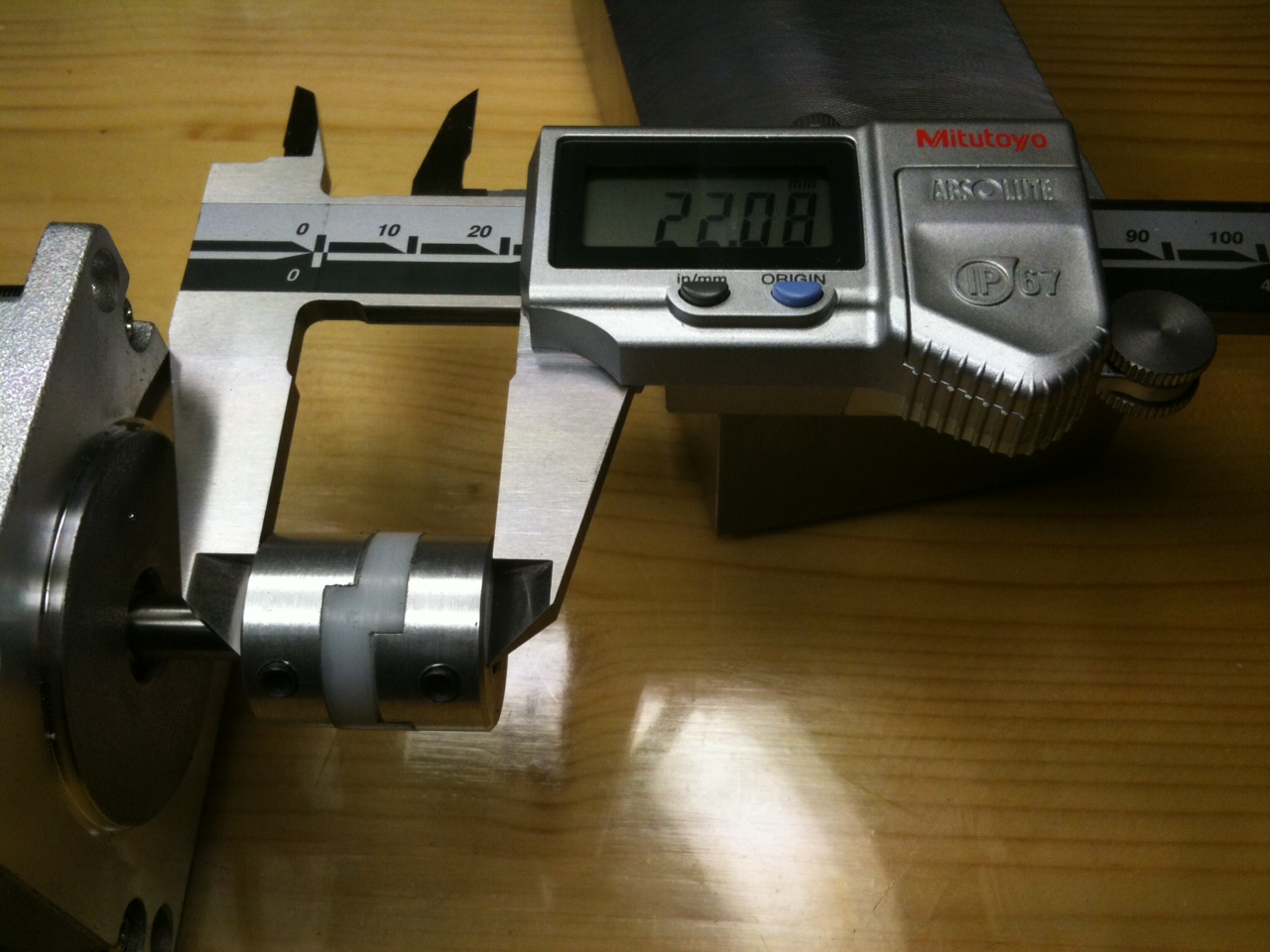

Non volendo superare il maestro, cosa d'altronde impossibile, mi accontento di arrivare secondo, il mio giunto è da 22 :D
Tirando le somme oggi ho fatto un bel po' di errori ed un bel po' di esperienza.
ciao
mario iw1cmc
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: January 16, 2014, 19:22
Cita:

Hey... ma abbiamo il calibro in comune... ma.. ma... anche la morsa!!!! eh eh ...
Bene Mario, ottima la trovata di partire dall'esagono. E' sorprendente vedere come ciascuno trovi la propria via alternativa a seconda di cosa si ha a disposizione.
Così i giunti vanno molto meglio e poi tutta quella "plastica" stonava un pochino :-) :-)
Bravo! Ottimo lavoro. :-)

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: January 16, 2014, 21:43
Cita:

Complimenti Mario, mi sento come uno scolaretto che non sa la lezione e copia il compito dai più bravi. " L'esagono non l'avevo considerato ! " mi sembra che lo cantava anche Renato Zero. Ancora un grazie visto che il mio bagaglio micromecculturale continua a crescere.

Ciao Marco.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: January 19, 2014, 10:24
Cita:

Per prima cosa ringrazio per i complimenti, mi fanno molto piacere perchè attenuano la mia naturale timidezza nel pensare che le mie soluzioni possano essere solo delle stupidaggini, ci saranno anche quelle, :) datemi tempo.

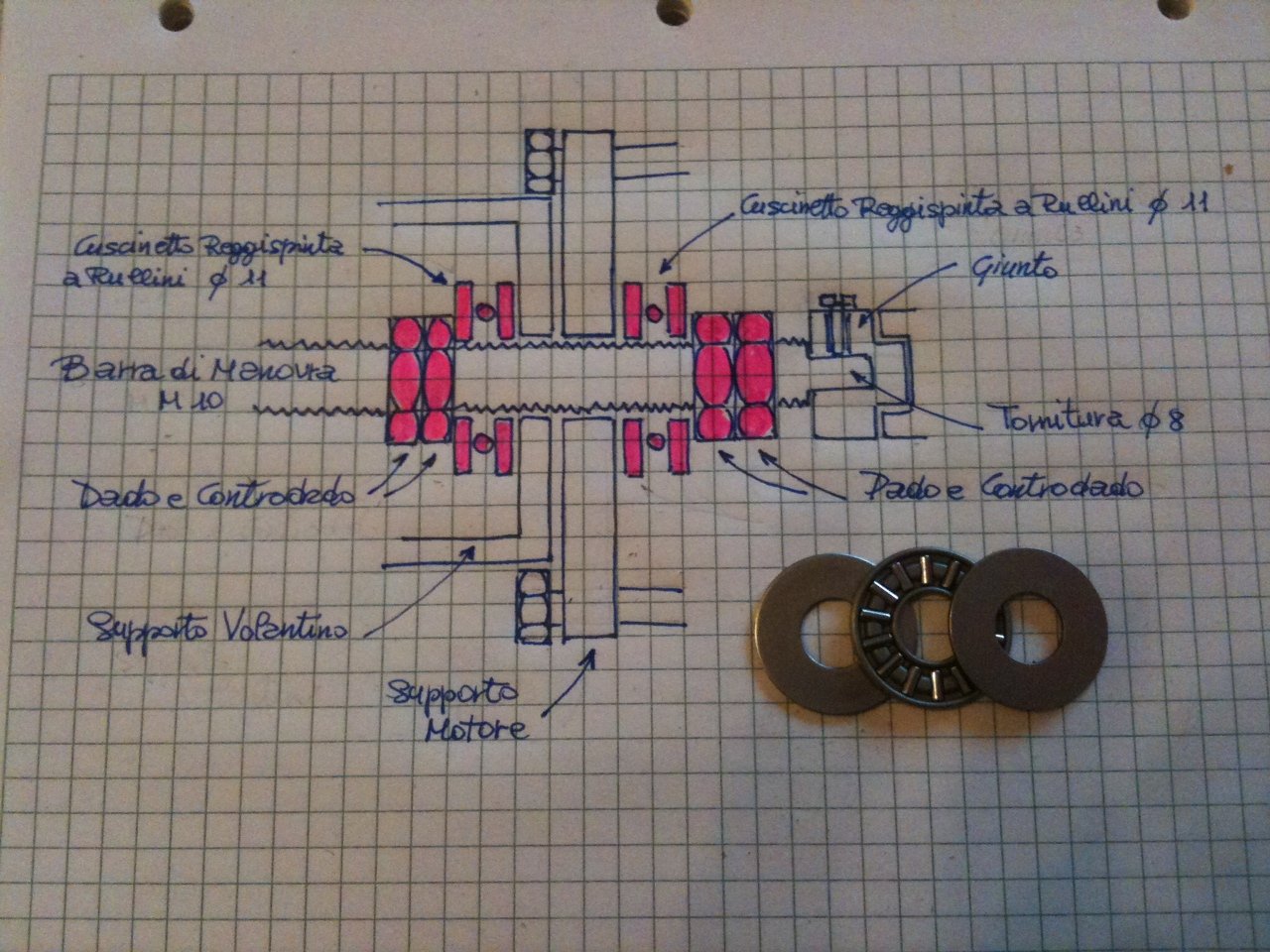

Devo trovare il modo di rendere più confortevole il mio laboratorio, mi sento tanto simile a Nobile all'interno della tenda rossa :( , troppo grande per essere scaldato efficacemente con una stufa elettrica. Ciò rallenta non di poco i miei slanci meccanici...Tra uno starnuto e l'altro ha preso vita l'ultimo schizzo sul fissaggio delle barre di manovra. Ho recuperato 4 cuscinetti reggispinta a rullini diametro 11, (il mio solito spacciatore di bulloni non aveva quelli a sfere, spero vadano bene ugualmente) ed ho pensato di utilizzare dado e controdado (invece della solita ghiera con brugola) così da utilizzare il filetto della barra per aiutarmi nel precarico dei cuscinetti e non doverla tornire se non nella sua parte terminale di accoppiamento con il giunto. Vi allego lo schizzo per la supervisione ed eventuali commenti.
eeeetciuuu

mario iw1cmc
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: January 19, 2014, 13:46
Cita:

Ciao, allora non sono il solo ad avere un "Laboratorio" (ex legnaia, ex ricovero attrezzi, ex garage ed ora ricovero disordine nel mio caso) FREDDO!!!! ... ... brrr brrrr .... mi vengono i brividi solo a pensarci, giovedì ho rinunciato alle mie attivita dopo pranzo e pre lavorative a causa della stufetta dimenticata SPENTA, non volevo combattere i 5° che alle 13,30 regnavano nel mio rifugio peccatorum.

Ti pongo una domanda sui cuscinetti che hai mostrato, sono diametro 11 e se ricordo bene la tua barra è 10 ma, vedo inoltre che non hai disegnato nessuna sede per i cuscinetti, non è che la barra filettata grazie anche al giunto possa oscillare nel foro che risulta più grande? Sarebbe opportuno fare almeno una sede per uno dei due cusinetti?

Si potrebbe usare il dado e controdado dal lato sx del tuo disegno, tornire l'albero per un cuscinetto diam. 8, creare la sede per il cuscinetto sul supporto motore e infine boccola con grano per fissare il tutto così da arrivare al giunto centrati sull' asse di rotazione della vite.

Ciao Marco.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: January 21, 2014, 10:13
Cita:

In effetti il dubbio di Marco è fondato ed è ottima anche la soluzione perchè altrimenti il giunto oldham penso che avrebbe troppo da "lavorare" invece il suo compito è quello di accoppiare due assi che non possono necessariamente essere perfettamente in asse! (scusate il gioco di parole) :-)
Happy retrofitting :-)
Rick.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Retrofittiamo KT 150 proxxon
il: January 21, 2014, 11:15
Cita:

Sono un po' duro ma non ho capito, ci vuole un altro cuscinetto radiale da accoppiare a quello assiale ? Marco mi fai uno schizzetto por favor ?
ciao mario
