Ecco qua, qualcosa è arrivato e qualcosa non ancora.... ciò che è arrivato però mi da un po' da pensare.
Le pulegge e la cinghietta le ho ordinate dal sito che mi ha suggerito Marco, ho giracchiato un po' per la città senza trovare nulla e allora mi sono deciso a rivolgermi alla rete.
Il sito si è dimostrato velocisimo, sono arrivate in 1 giorno ! Però non avevo valutato, nelle dimensioni della puleggia più piccola, quella da 10 denti, che dopo la foratura a 6,3 mm per calettarvi l'albero motore non ho abbastanza sovrametallo per un grano di fissaggio da 3 mm. Il diametro del codulo è 8 mm meno 6,3 mm dell'albero rimangono 1,7 mm di sovrametallo insufficienti per una filettatura decente.

Possibile soluzione: affogare il filetto in una gola della puleggia, e per ogni puleggia prevedere 2 filetti per 2 grani di fissaggio a 90° tra loro.
Cosa ne pensate, ne basta 1 o è meglio abbondare ?

Riassumendo cosa ho acquistato per l'asse Z:
1 puleggia dentata da 10 denti (21T5Z10) da montare sullo step motore
1 puleggia dendata da 20 denti (21T5Z20) da montare sulla barra filettata di manovra
1 cinghietta dentata larga circa 10.2 mm lunga 180 mm

Approfitto per chiedere se avete notizie di Marco, è sparito dai radar , almeno dal mio, non l'ho nemmeno più 'visto' al bar.

Ciao a tutti e giù la testa.

mario iw1cmc

Ciao Mario, non sono sparito sono solo in modalità "svuota cantine/garage", dovendo spostare sempre qualcosa prima di fresare poi rispostare per tornire ... ... mi sono dato uno stop per riordinare idee e zona di lavoro.
Ti seguo con molta attenzione e sono contento che il sito che ti ho consigliato non ti ha deluso.

Per quanto rigurda i grani protresti inserirne 2 forando e filettando sul colmo del dente della puleggia e guadagnare qualcosa in più, oppure forare passante puleggia e albero dello stepper ed inserire una spina di ottone come hanno fatto sulla vite madre del nostro PD400.

Ciao Marco.

Hey Hey... Nira è il mio cane, e potrebbe andare ad aiutare Marco nella sua opera di svuotamento cantine, SOLO se tra le cose da svuotare ci fossero cose commestibili. Qualsiasi cosa, non si fa problemi! ma credo che per ora sia troppo impegnata nella sua continua ricerca della macchina che trasforma il metallo in crocchette.... E' sempre li che sfoglia vecchi numeri di "Mechanics for Dog", ma senza successo...

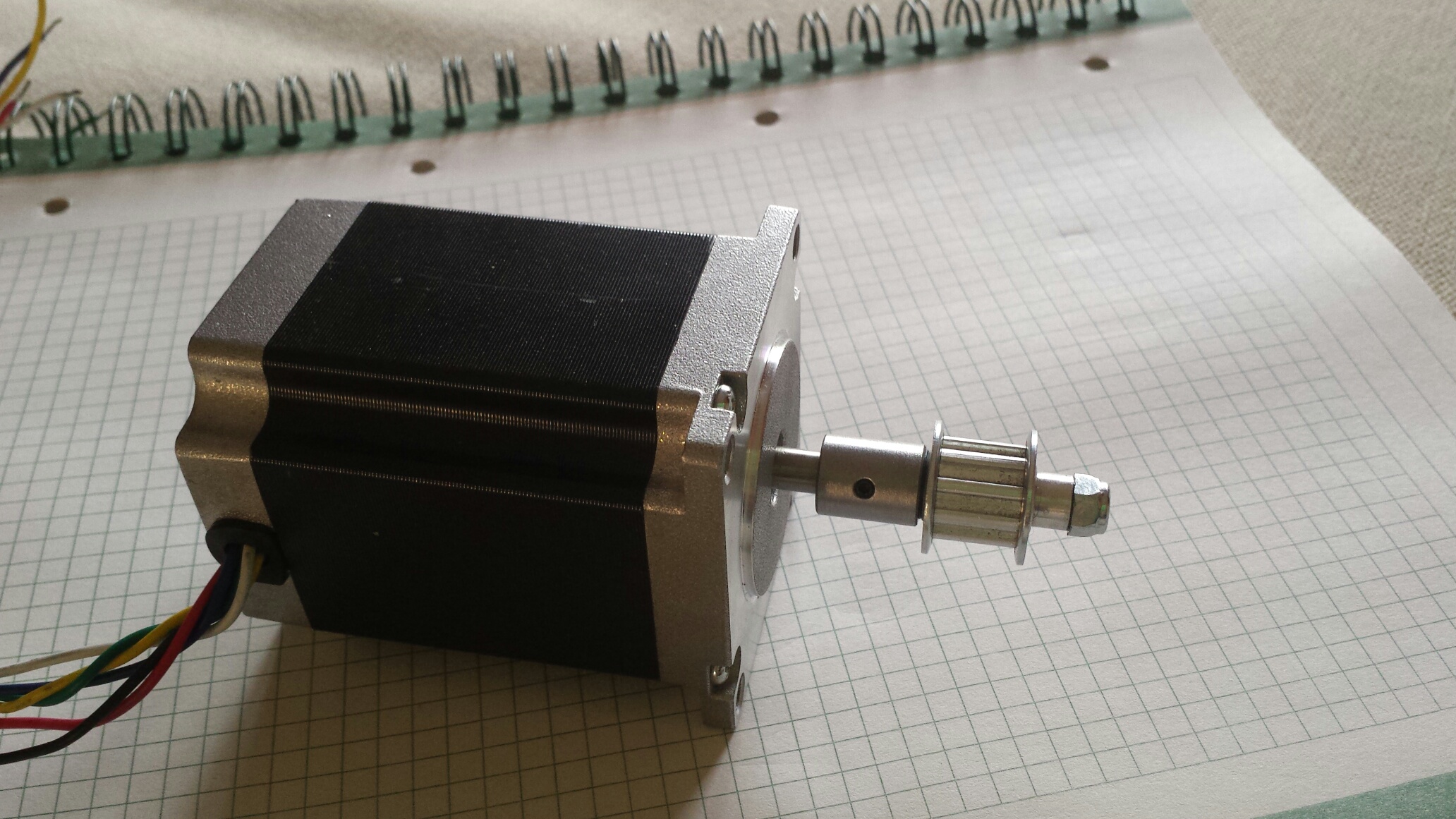

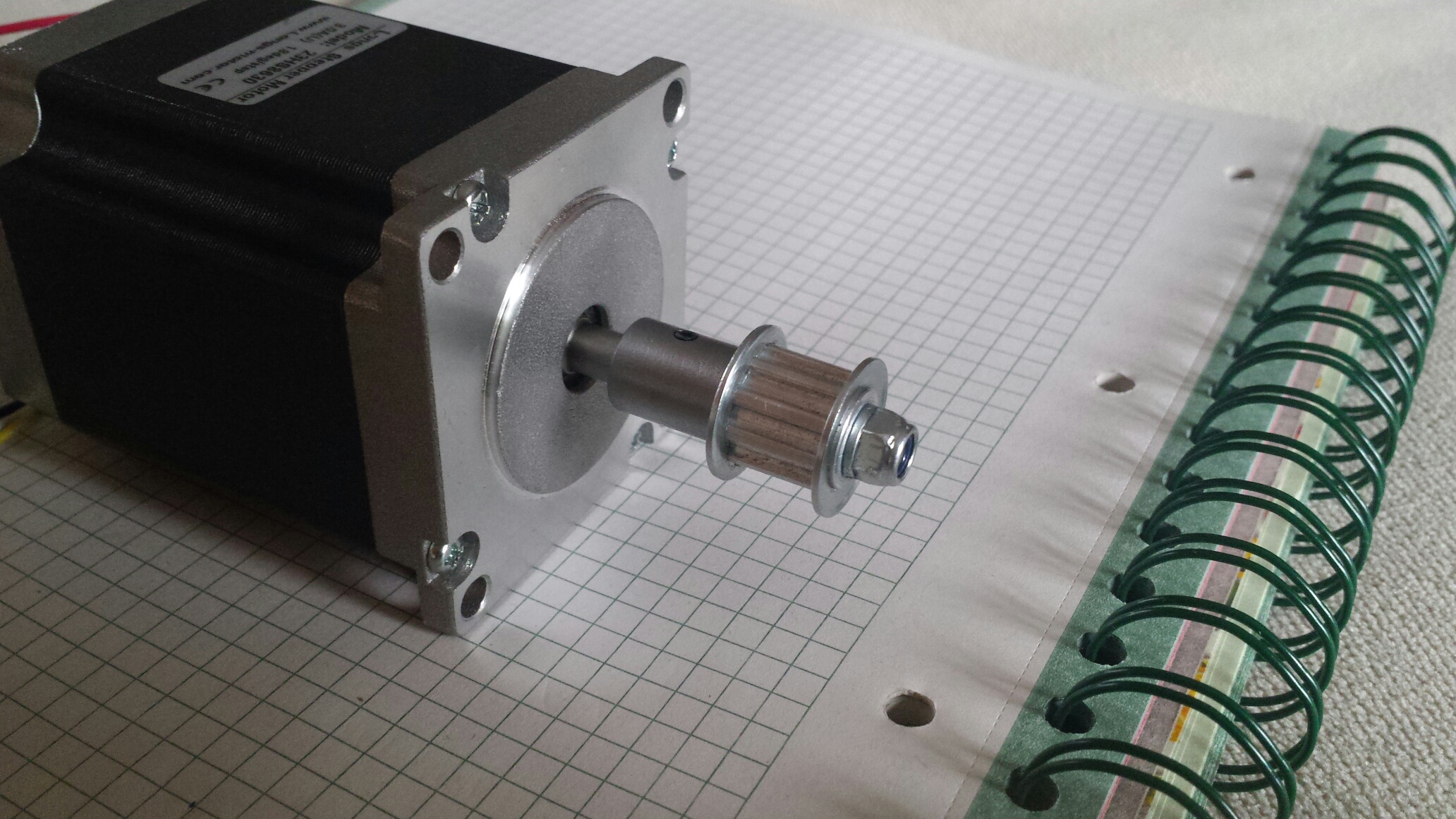

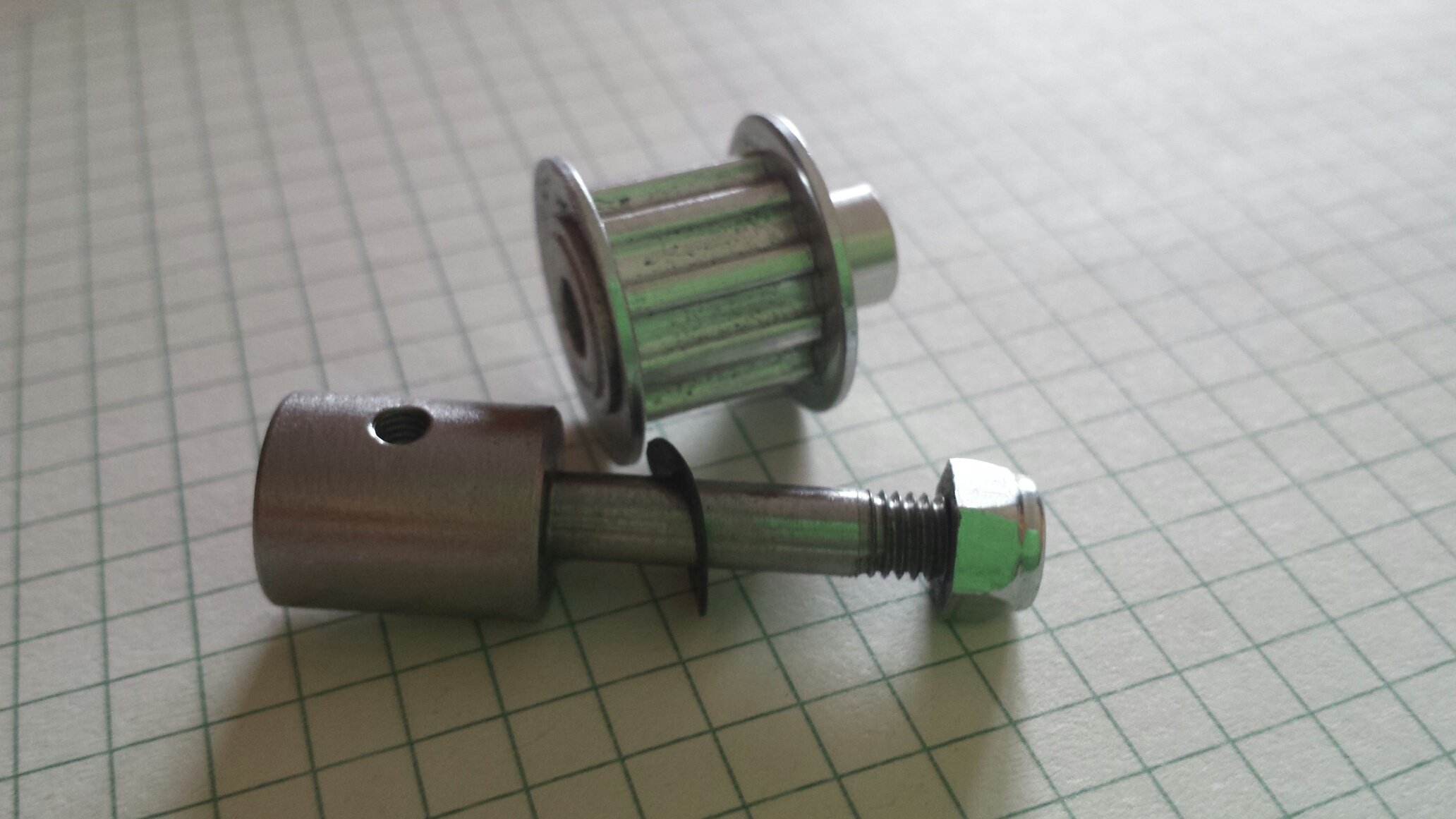

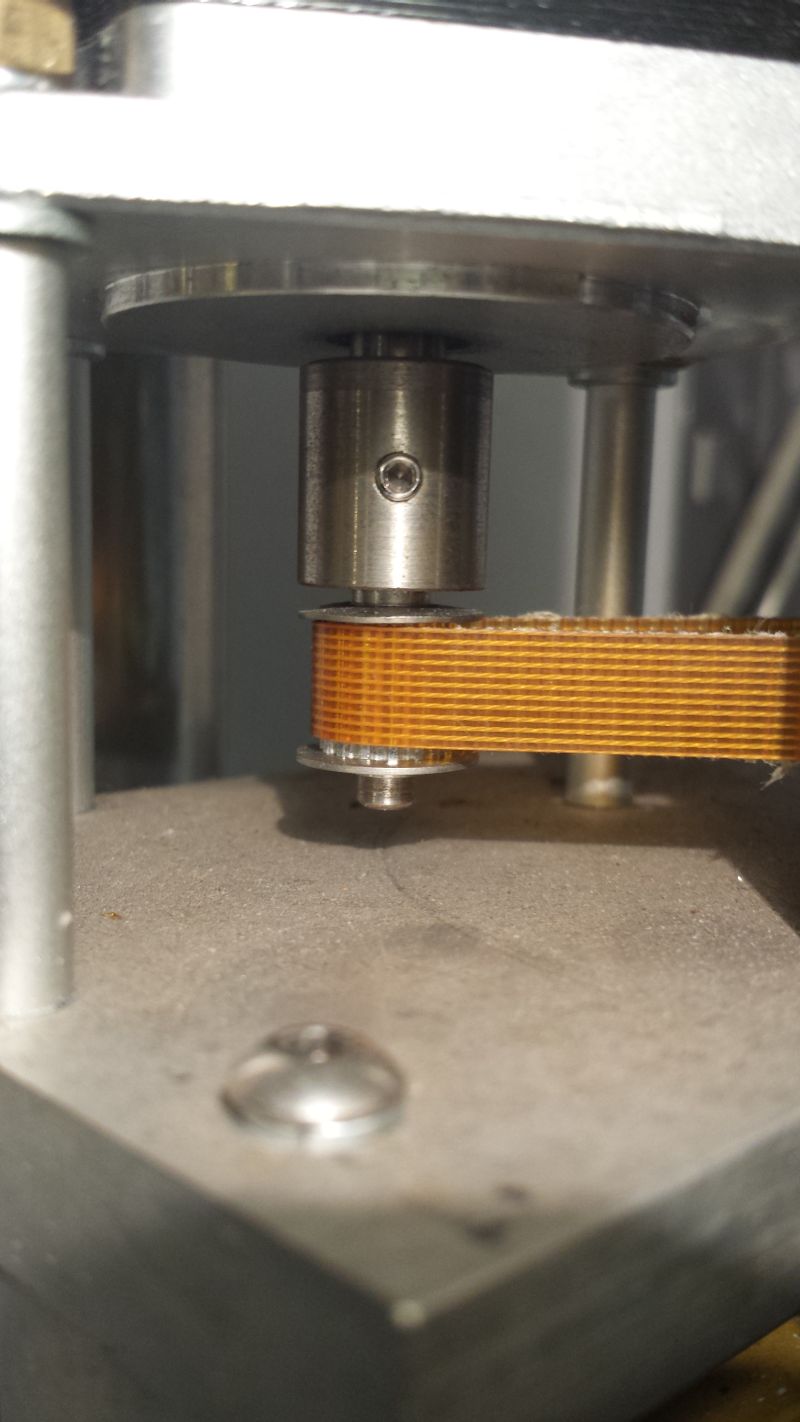

Mario ti piacciono le cose "lunghe" eh?.... la mia di prolunga, si infila ad interferenza sulla puleggia!
Ciao Felice retrofit !

Eeehm...cosa si dovrebbe vedere??

eeeh.. però hai sempre il dado! E se la puleggia si girasse ? Ribadisco che l'interferenza è la cosa migliore ah ah ah ... ora mi tiri un martello.... dai lo sai che sono un birichino...
