Ciao amici,
Ho messo, finalmente, in piedi il divisore ! Dall'ultimo post era rimasto "scoperto" lo staffaggio verticale, poniamoci rimedio.
Chi possiede la BF16 si sarà accorto che il tavolo a croce è risicatino, non tanto per le lavorazioni, quando posizioniamo la tavola a dividere e la contropunta ..... non c'è più lo spazio per il pezzo da lavorare !
Alla luce di tutto ciò, lo staffaggio in verticale del divisore doveva essere pensato in modo da ottimizzare nel miglior modo lo spazio disponibile sul tavolo a croce.
E' venuto fuori quanto segue:

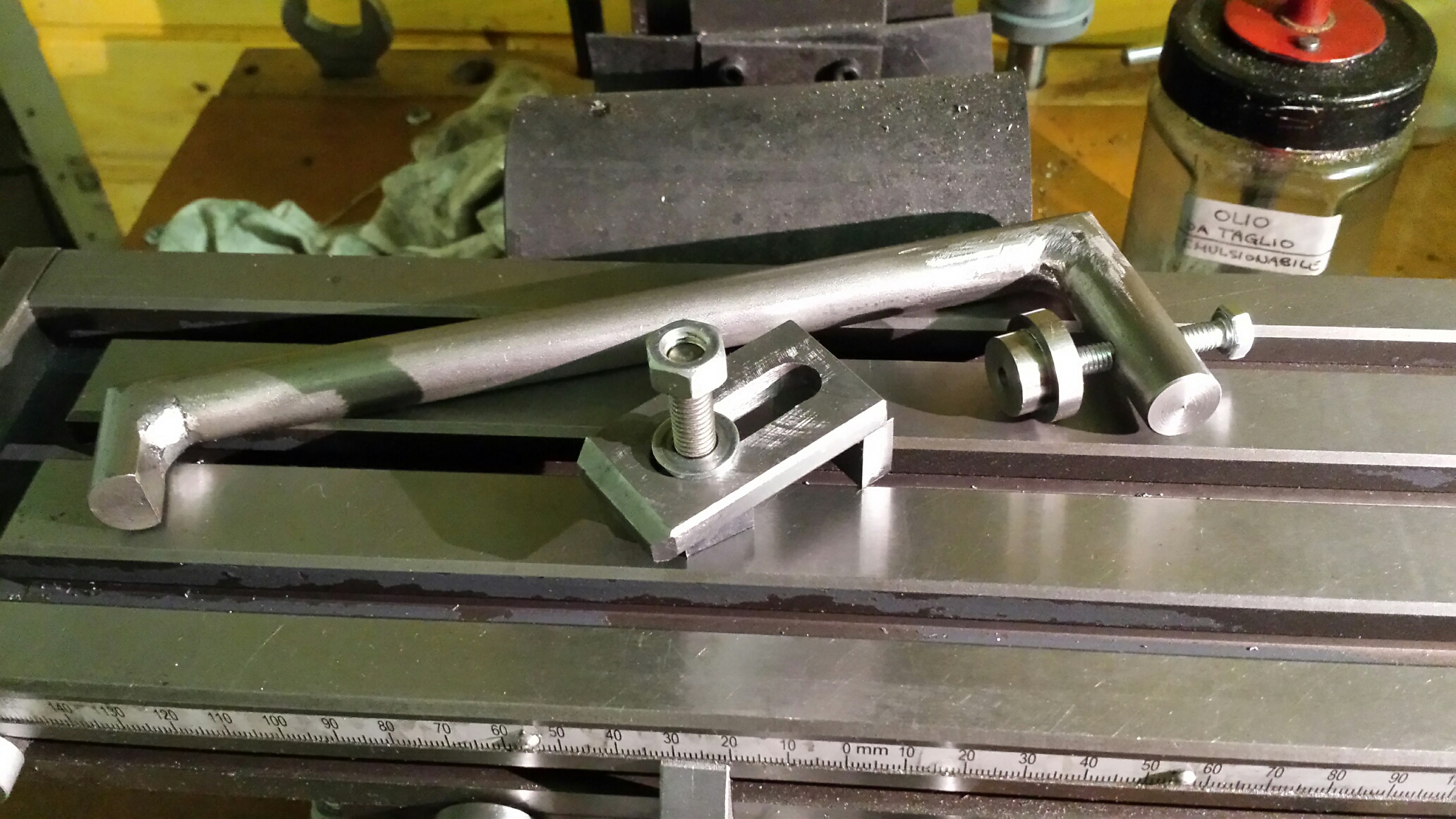

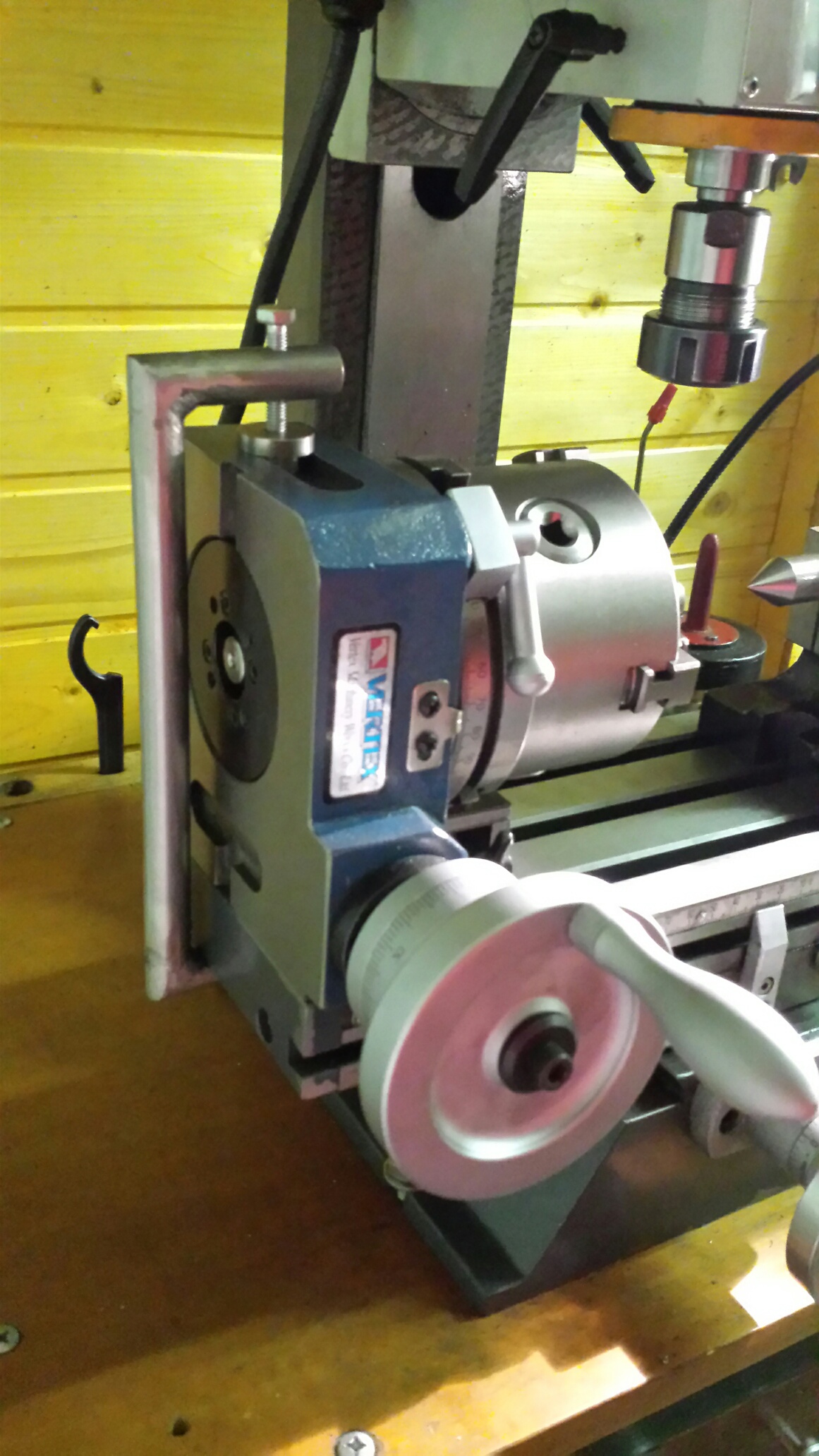

- Fissaggio esterno a C che permette di ancorare il divisore a filo tavola.
- Fissaggio classico con dado a T dal lato opposto costruendo una staffa ribassata.

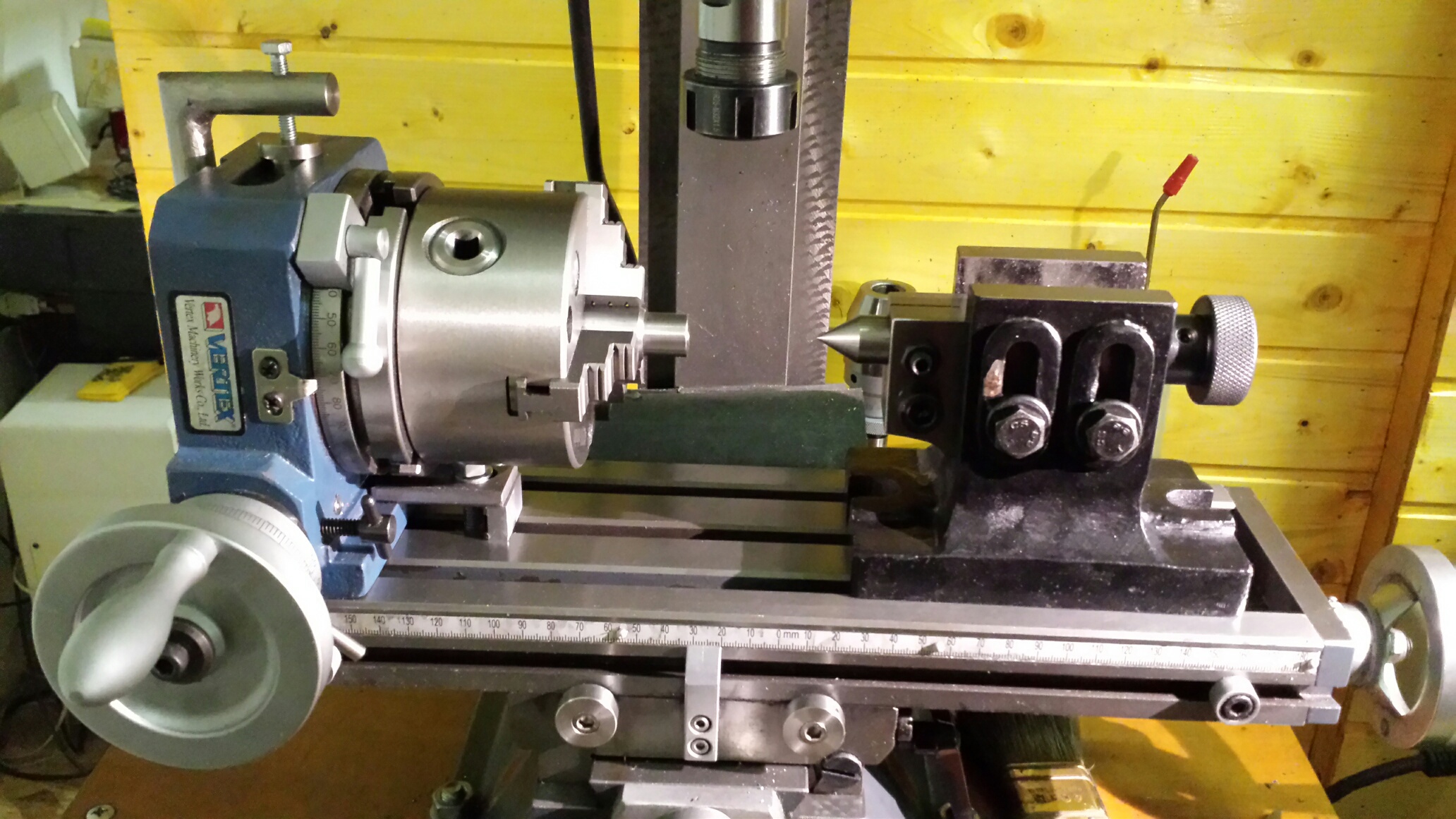

Il tutto mi pare buono, vi mostro nelle foto che seguono lo spazio che rimane disponibile con questa soluzione.

Alla prossima...
p.s. siete andati tutti al mare ?

mario

La robustezza la proverò domani, ma credo che lo staffaggio a C (acciaio inox diametro 16mm) sia abbondantemente surdimensionato, ti saprò dire dopo la "prova finesta".
Da Sabato mi trasferirò in campagna e mi trasformerò momentaneamente in contadino, non avrò la rete, le comunicazioni per causa di forza maggiore saranno più saltuarie.
Ma non vi lascerò troppo soli, riuscirò comunque a darvi il tormento.....

ciao a tutti mario
