Infatti gli strumenti di tracciatura devono essere appuntiti come spilli. Io uso il supporto stampato con la stampante 3D e il dremel per questo scopo, ma questa rettifica può essere utile in molte altre circostanze.
Ciao.
Rick.

Continuazione dal post precedente

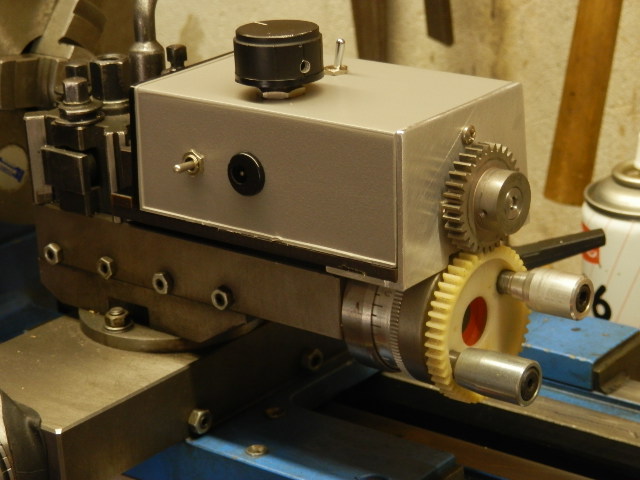

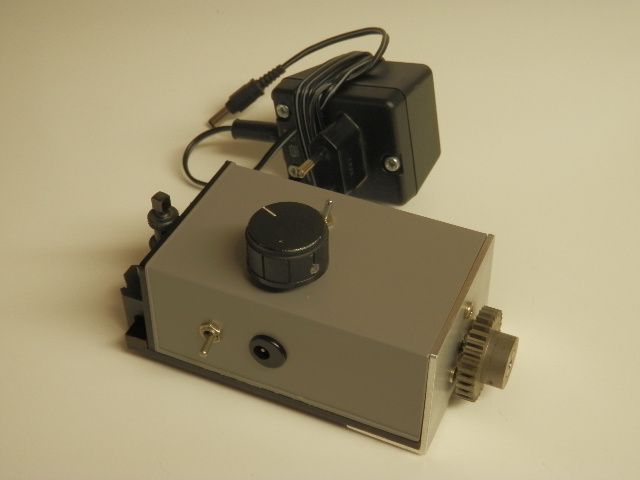

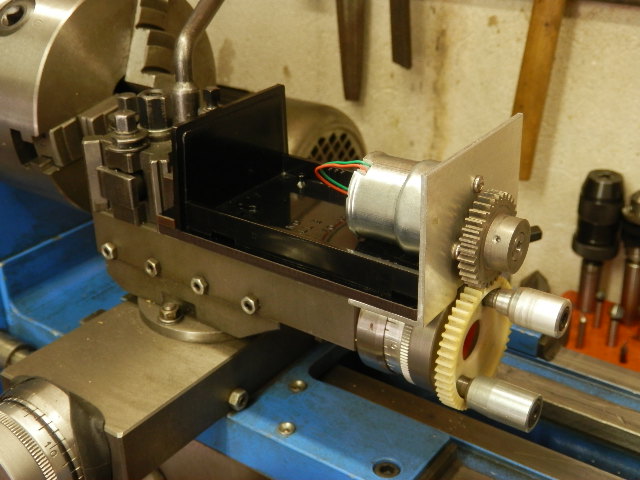

nella prima foto si vede l'assieme finito + il piccolo alimentatore, nella seconda l'avanzamento automatico montato, nella terza una prova che ho fatto durante la costruzione per verificare che l'altezza degli ingranaggi fosse corretta (modulo 1,5, recuperati da ex stampanti)
Il motore demoltiplicato è un BS138F.12.149 che significa: motore tipo BS138F alimentato a 12 volt con rapporto di riduzione 1:149. Cliccando su Google la sigla indicata ottenete il data sheet dei motori in questione.
P.S. funziona che è una meraviglia
Saluti a tutti,
Giuseppe.

Davvero impressionante, ci puoi illuminare anche sul circuito di pilotaggio, lo hai costruito tu ?

Complimenti, un capolavoro.
Marco.

Ciao a tutti,

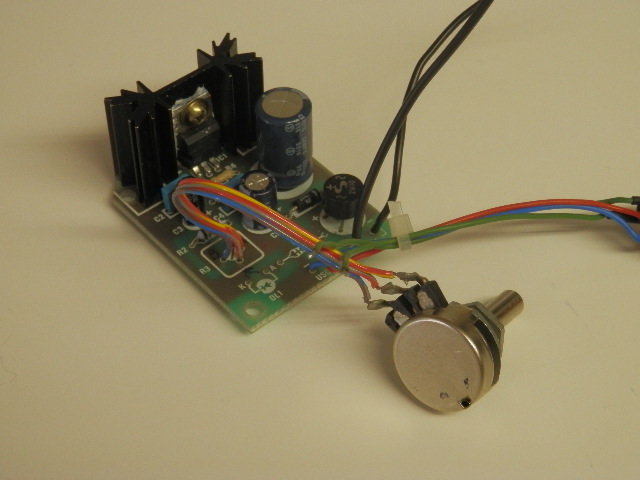

Per ciò che riguarda il circuito di pilotaggio è un regolatore con LM 317 che è più che sufficiente per pilotare il motorino (andando a cercare con Google "LM317" avrete tutti i data sheet necessari più alcune applicazioni) per il circuito stampato ho usato LX1046 di Nuova Elettronica(n° 148-149 per il pcb, n°196 per spiegazioni più approfondite). Mi sono calcolato alcune resistenze per avere una variazione da 9 a 13 volt ed ho usato un trasformatorino esterno da 16 V alternati a vuoto con 200 milliampere di corrente in uscita: il motorino demoltiplicato assorbe sotto sforzo solo 50 mA! ed eroga ben 14 N/cm!. I due deviatori che si vedono sono: quello vicino all'alimentazione ON/OFF, l'altro dietro la manopola serve ad invertire il moto.
Per quanto riguarda il "Ceriani" Quando lo ho preso stavo facendo dei lavoretti presso quella ditta che poi mi ha commissionato i puntali conici e mi ha fatto (Ceriani) il 25% di sconto: bello, performante, italiano, ma sempre caro...
Saluti Giuseppe

Caio a tutti,
Ultimamente mi sto dedicando alla realizzazione di una piccola fresatrice asservita al PC, sto facendo il retrofit della SX1L della Sieg. Come Rick e Mario insegnano la prima cosa da fare è rifare le chiocciole in PTFE per eliminare i giochi sugli assi. Per fare le chiocciole serve un maschio realizzato con la stessa vite che poi genererà i movimenti x, y, z. E' quello che ho fatto, ma non sono rimasto soddisfatto di come sono venuti i denti del maschio. Ho pensato che forse sarebbe meglio rettificarli con una moletta e ho pensato di utilizzare il porta Dremel che mi ha realizzato Rick. Peccato che il sistema risultava troppo basso per poter essere usato, da solo, con il mio tornio. Cercando una soluzione ho pensato che mi sarebbe stato utile una specie di carrello verticale, regolabile in altezza, in modo da portare nella giusta posizione la moletta con il Dremel. Vi allego alcune foto che da sole si spiegano molto bene:

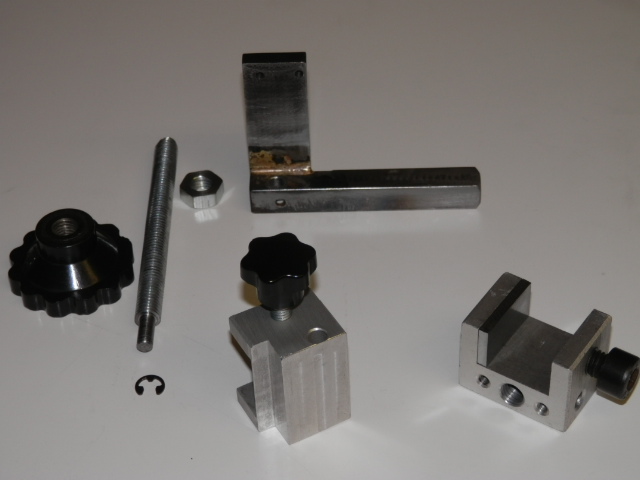

In questa si vedono tutti i pezzi componenti

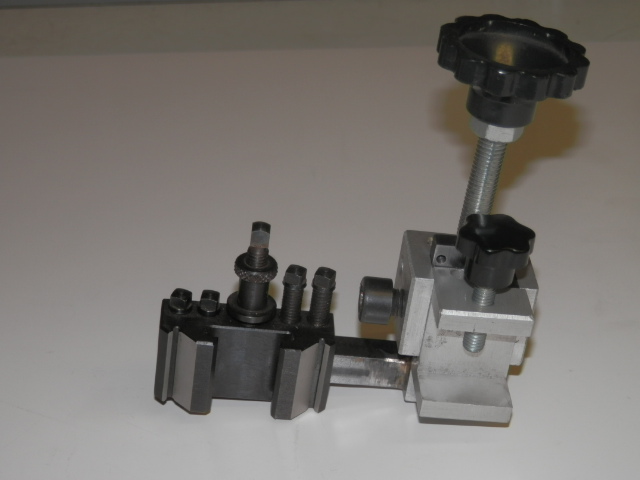

In questa l'assieme montato

e in questa ultima il marchingegno pronto per l'uso.

Saluti a tutti , Giuseppe
