Bel lavoro Lipeu. Il girafilere per il tornio è sempre uno strumento indispensabile. Io presi un kit della Proxxon con allegate le filiere di qualità davvero notevole.
Di solito le cassette di maschi e filiere non sono di grande qualità, specialmente nel tipo di acciaio e di lavorazione. Comunque se ti sei trovato bene con questi set: ottimo!
Per esempio io per sfizio ho provato a vedere come erano anche alcuni kit venduti al supermercato Lidl. La settimana scorsa avevano un kit di maschi con le opportune punte che io comprai già qualche tempo fa per vedere come era, e devo dire che vanno davvero bene! Nonostante il prezzo ridicolo, in più la comodità di avere le punte adatte ai maschi con affilatura autocentrante addirittura!

OT: Ingrandire un PDF non ha senso perchè il PDF si ingrandisce con i comandi del reader di PDF.
Nel forum non si possono inserire altro che immagini e per i filmati, conviene crearsi un proprio canale youtube e incorporarli nel forum con il link che da youtube stesso. Questo è l'unica eccezione alla regola di non inserire link a contenuti esterni al sito, che poi potrebbero andare persi. In ogni caso penso che sia abbastanza chiaro come si filetta con quell'utensile. Al limite posso fare una video pillola se qualcuno è interessato alla lavorazione
Vedrò se è possibile implementare sul sito un posto in cui gli utenti possano inserire i loro files.. una specie di archivio per PDF, tipo manuali, guide, disegni o altro. Non sarebbe male. Che ne pensate?

Grazie ciao a tutti.
Rick.

Grazie Rick ma non mi abbandonare perché come ho detto questo è il mio primo lavoro con il tornio e quindi ho bisogno di moltissima consulenza e visto che ti sei trovato a passare ti pongo subito un quesito. Devo iniziare ad eseguire l'asse con il cono morse, e credo che sarà per me il pezzo più impegnativo. Dovrò acquistare una brida che per il momento non ho, la quale mi permetterà di tornire il cono tra le punte. Premesso che tra quello che ho letto e visto in rete, credo che sia un attrezzo che aumenti di molto la pericolosità del tornio e pertanto VOGLIO essere sicuro di quello che faccio e soprattutto come lo faccio.

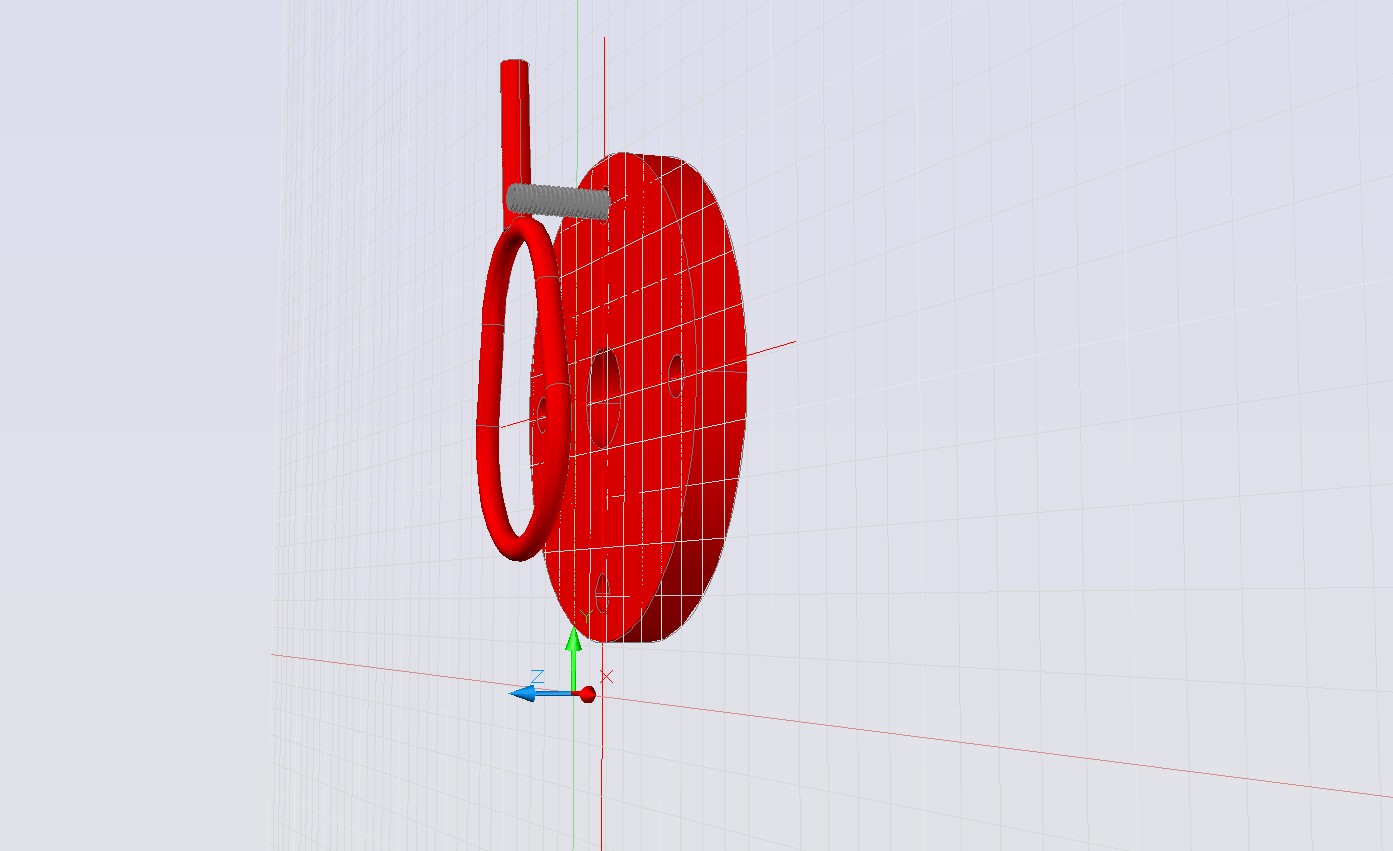

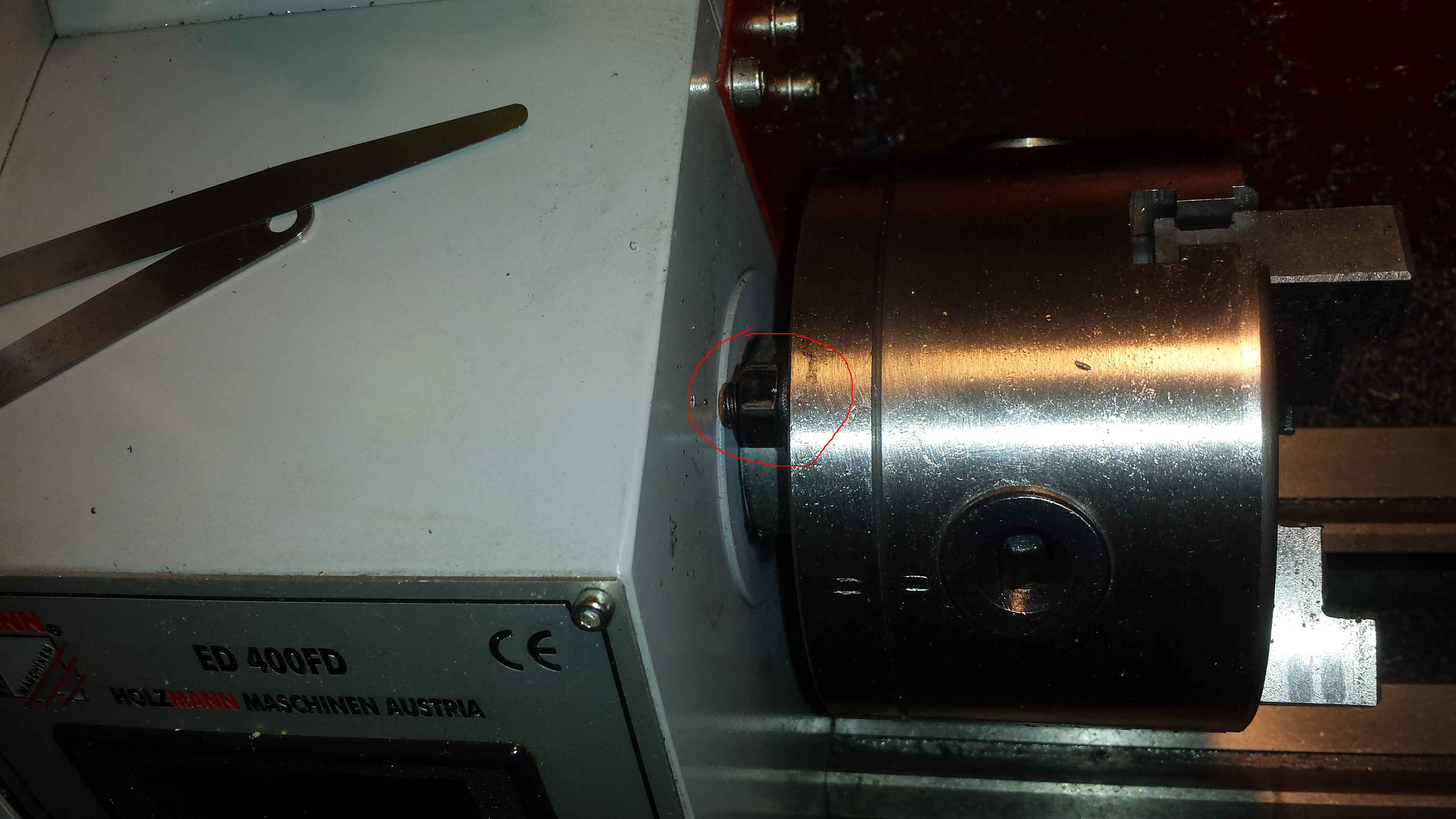

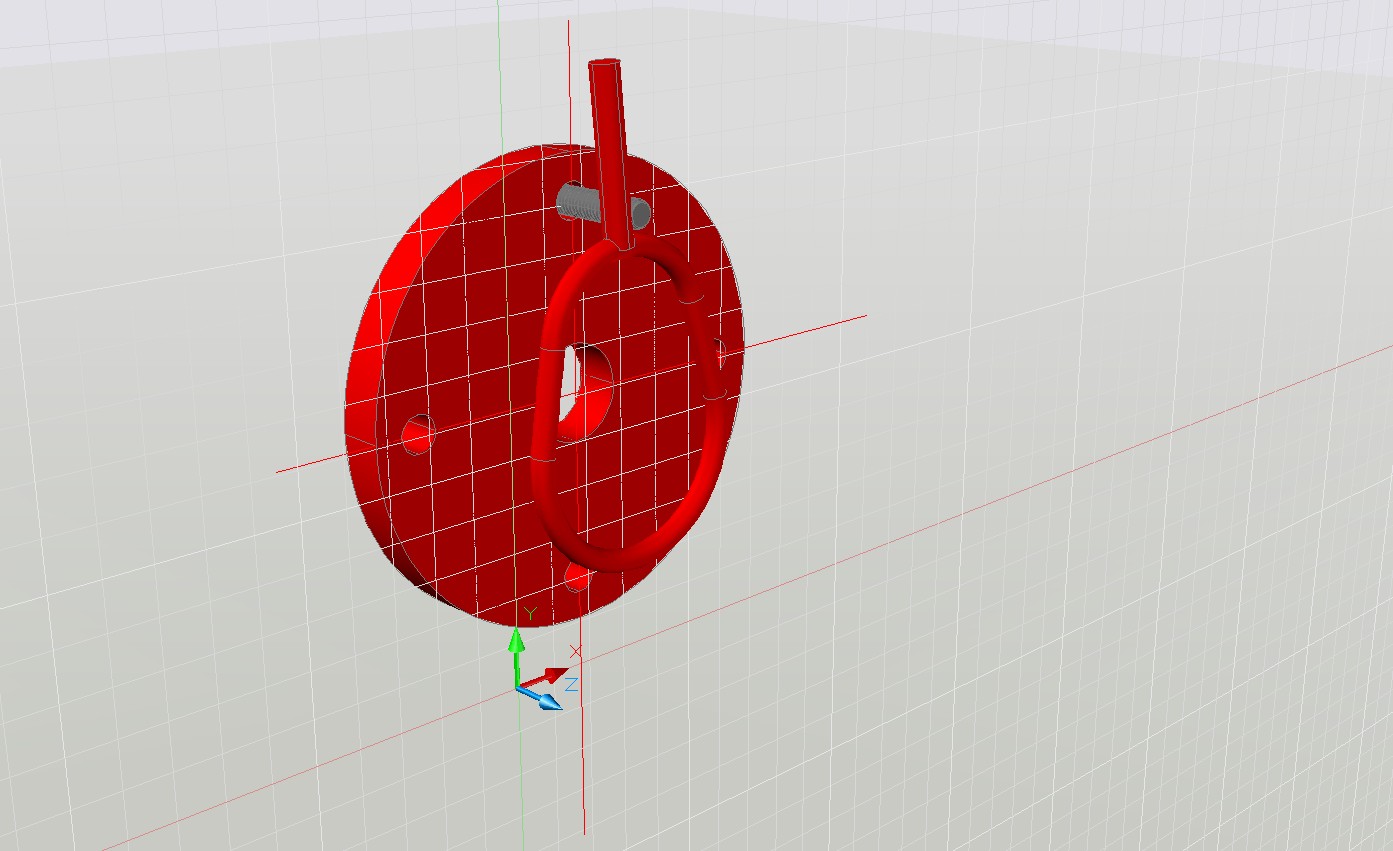

In una utensileria on line ho trovato una brida da 70mm a un prezzo credo accettabile 20,00 compreso trasporto, ma non riesco a capire cosa significa 70 mm o a cosa si riferisce la misura. Oltre alla brida non posseggo il menabrida ma pensavo sempre se possibile di utilizzare la flangia portamandrino. Facendo un perno filettato ad Hoc in acciaio 39NiCrMo3, avevo intenzione di utilizzare uno dei fori di fissaggio per il mandrino, per trasmettere il moto tramite il perno alla brida. Ti posto delle foto. Credo che la cosa sia fattibile e non dovrebbe comportare rischi sia per me che per la macchina ma il consiglio di un esperto è d’obbligo.

Grossi problemi non ne ho riscontrati nella lavorazione, difatti basta creare gli utensili seguendo quanto consigliato da Rick nel video per l’affilatura ma soprattutto affilarli sempre appena si nota un minimo di cedimento del tagliente. Visto il video, mi sono preparato per l’affilatura del mio primo utensile HSS, ma dopo il primo impatto devo dire che è una cosa semplice ma soprattutto per quanto mi riguarda anche interessante per fare esperienza variando gli angoli di affilatura e velocità di taglio e avanzamento. Per quanto riguarda i pezzi di acciaio C45 ho preferito lasciargli una leggera rugosità, per i seguenti motivi, il primo perché aiuta nella presa e tenuta del pezzo durante le lavorazioni di filettatura specialmente se si hanno le mani sporche di olio, il secondo è soggettivo ma a me quella leggerissima rugosità piace e credo che sia indicata proprio per un attrezzo fatto per lavorare il metallo. Per il pezzo in alluminio 6060 invece ho utilizzato una godronatura nella parte centrale e la lucidatura e specchio ai due estremi.

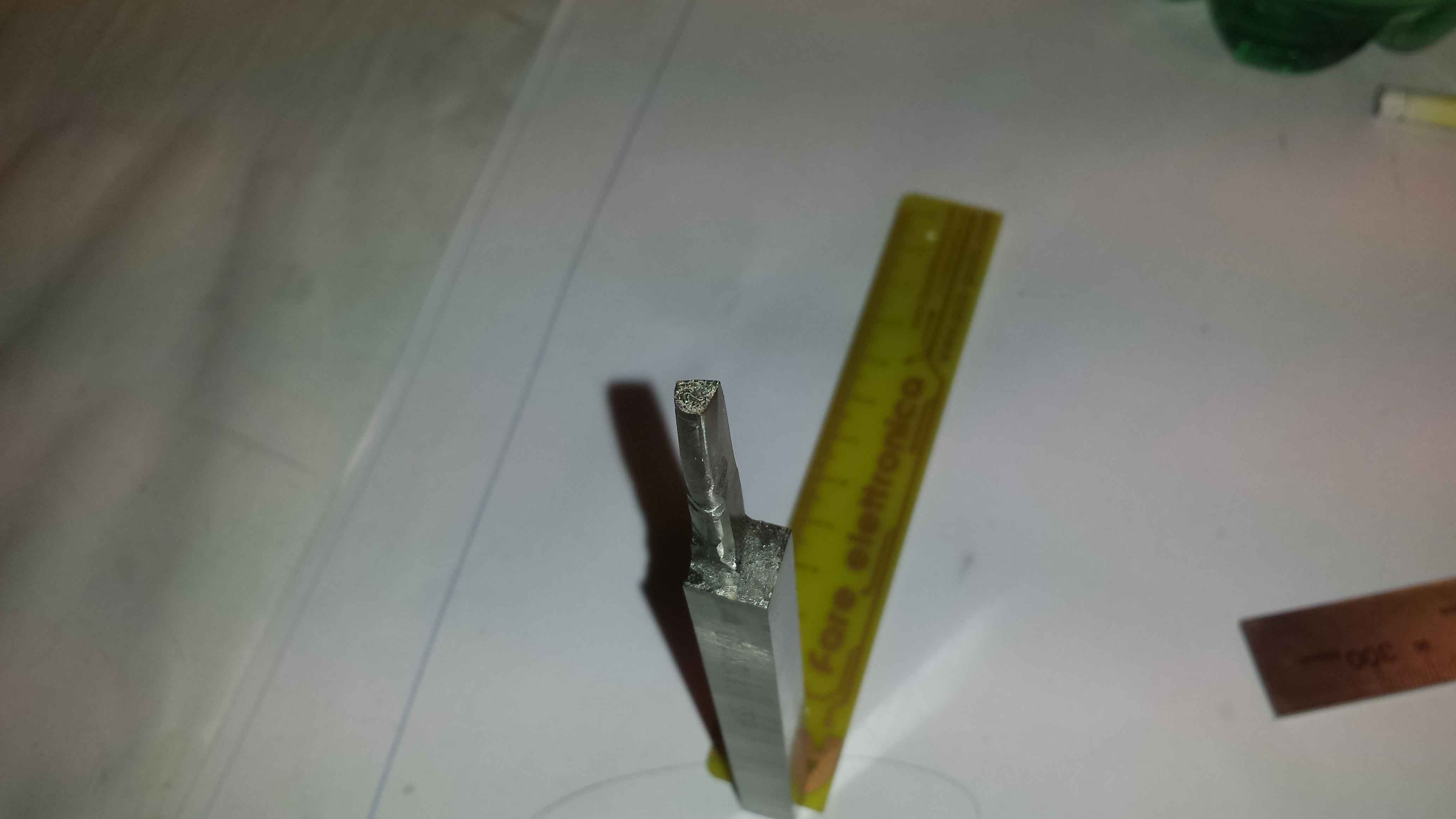

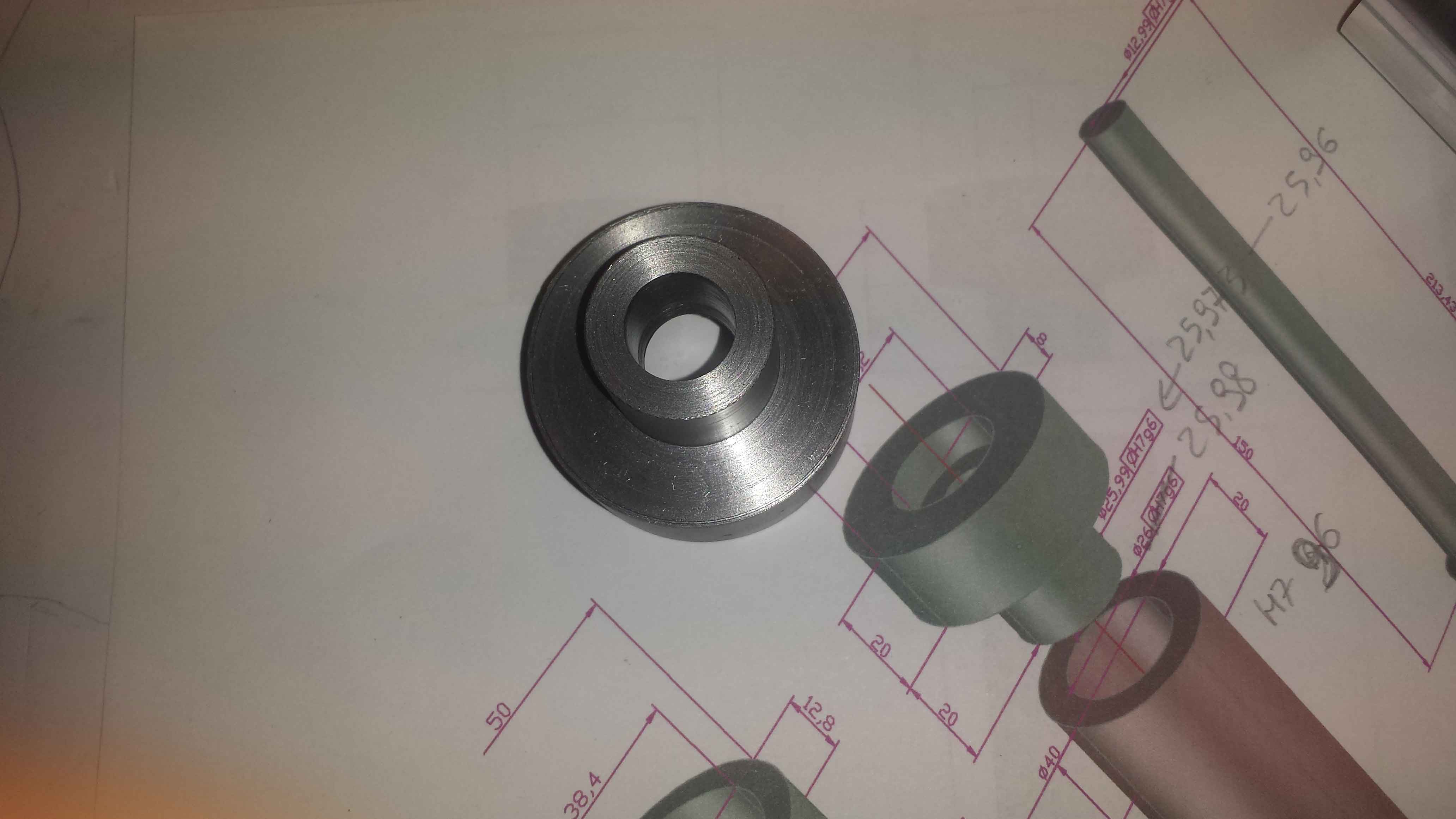

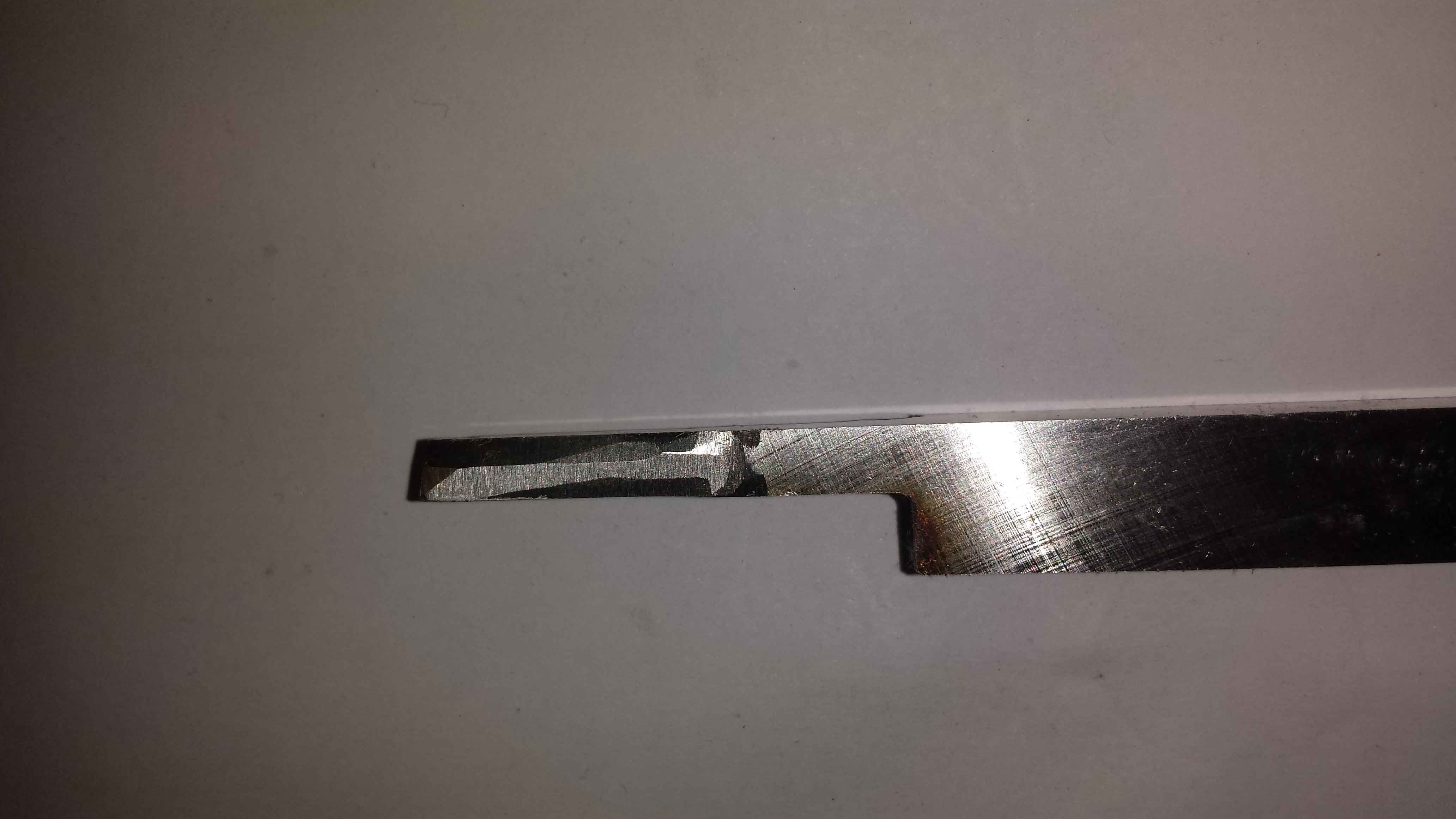

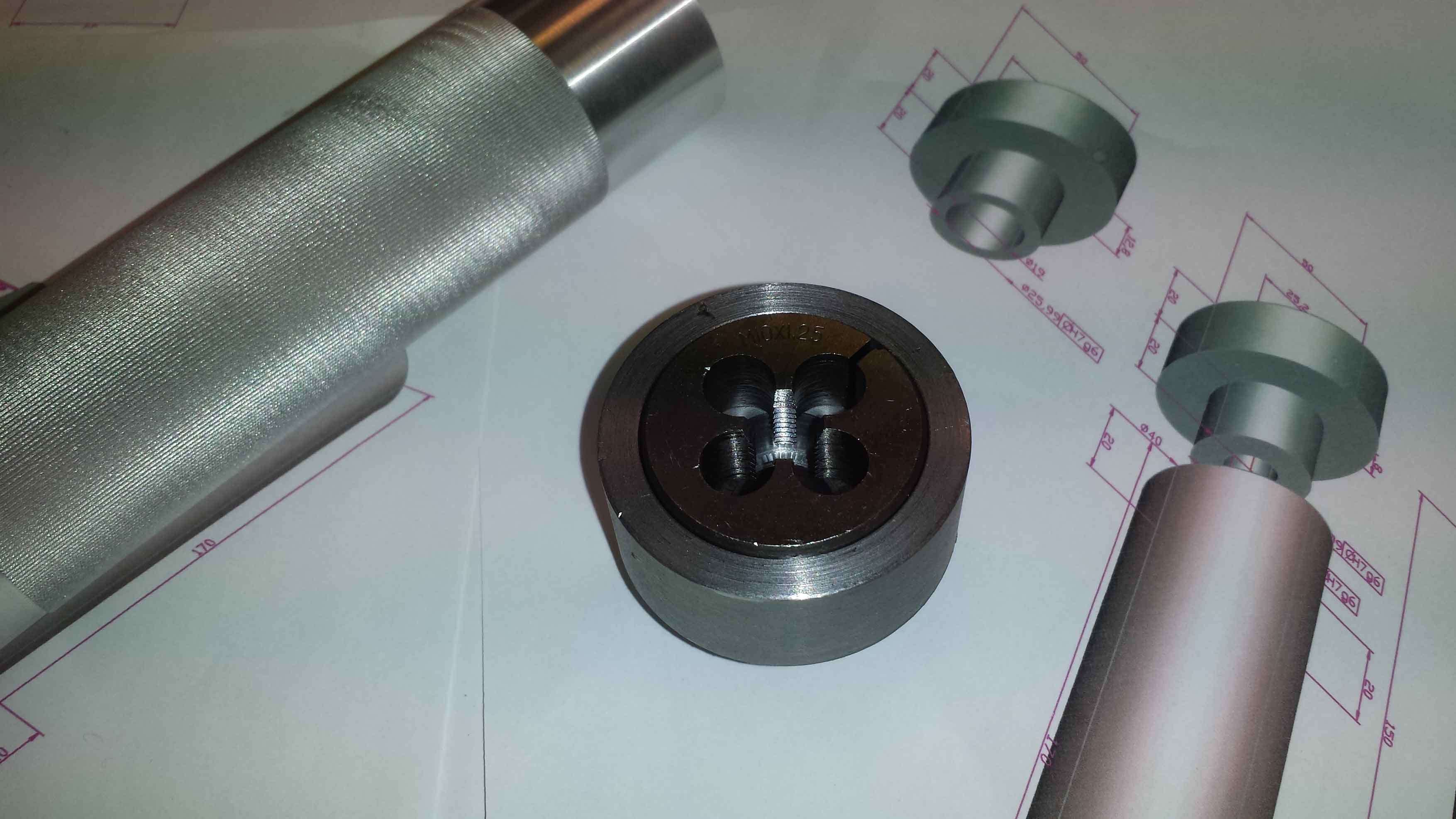

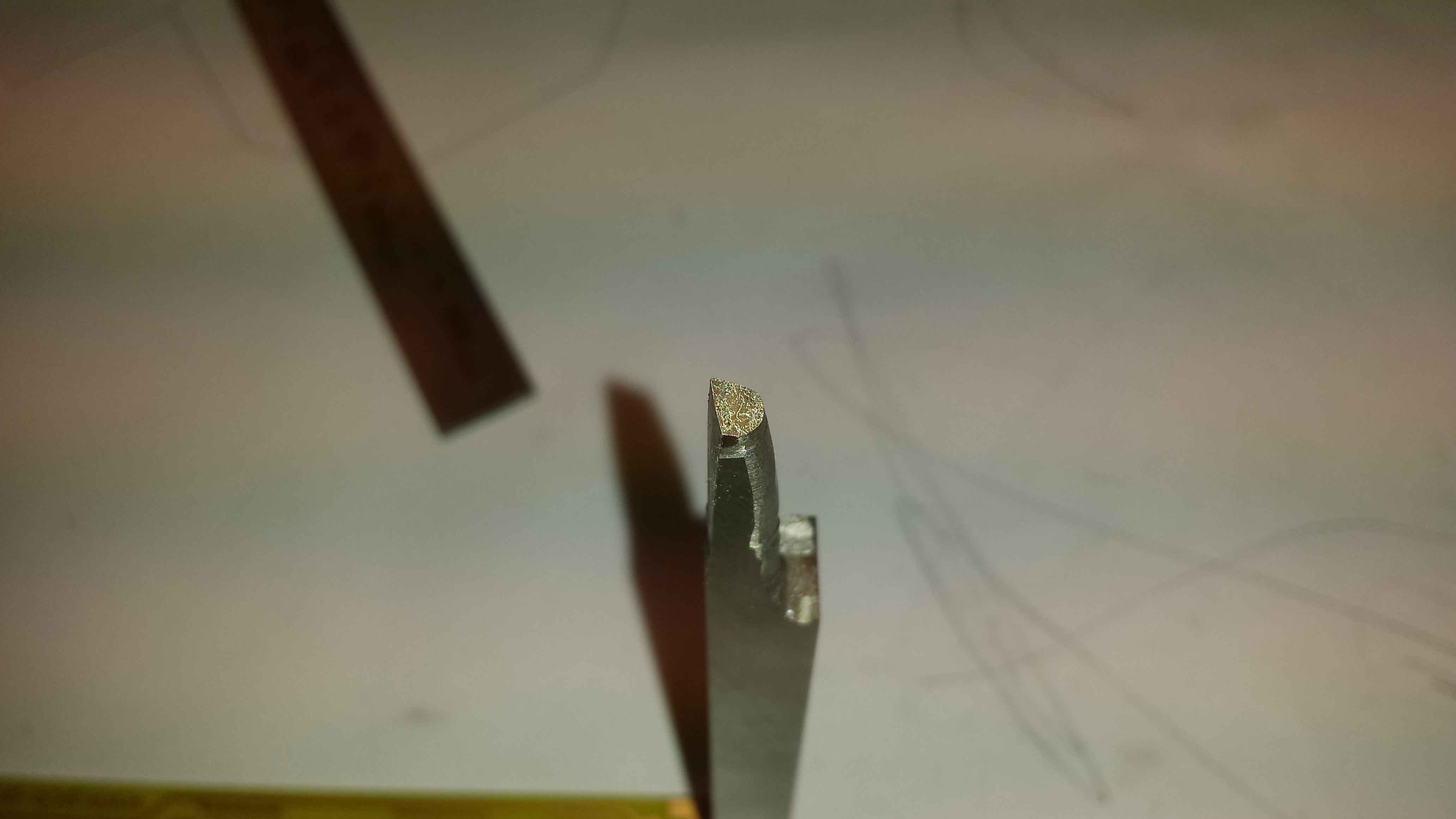

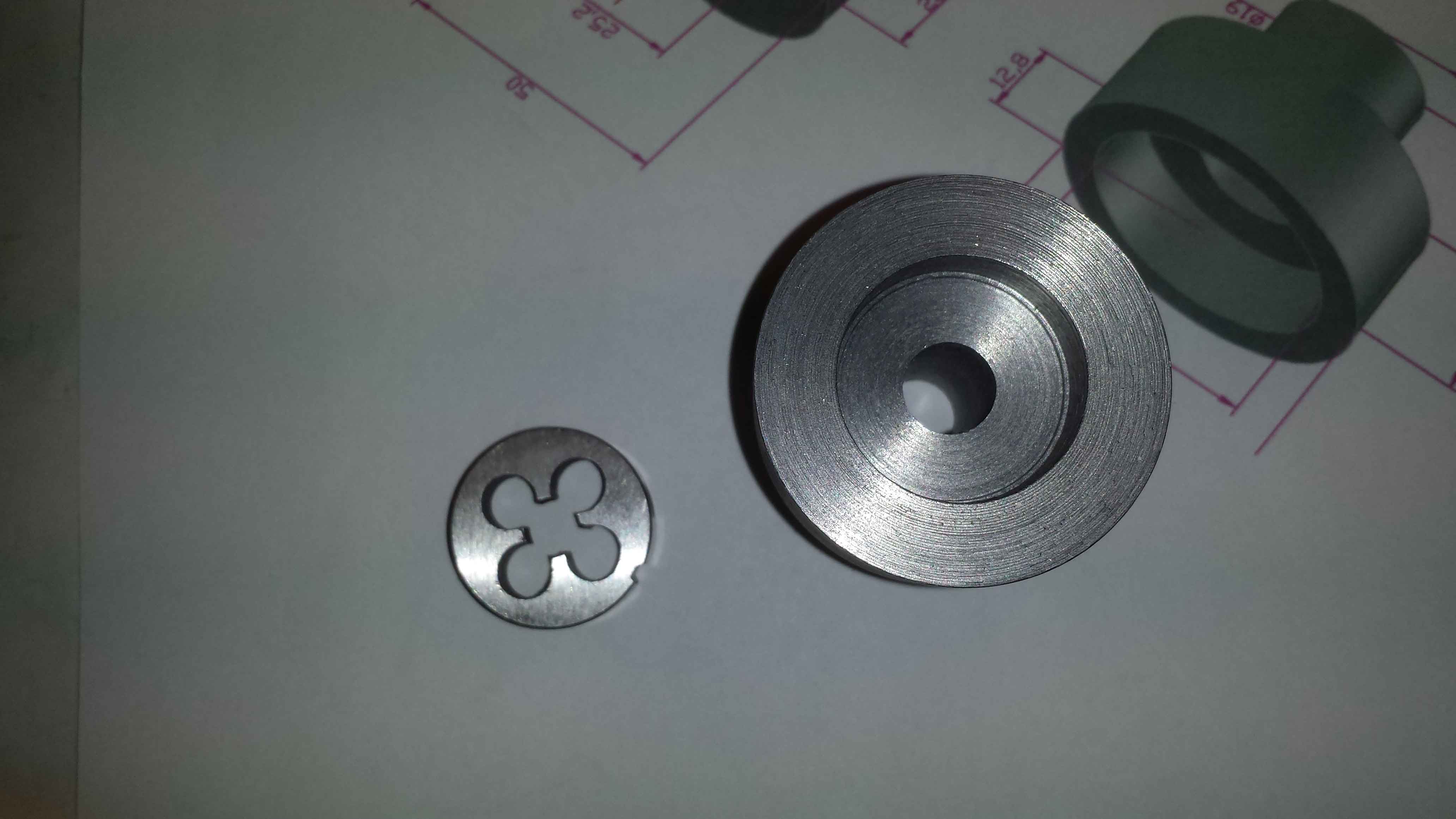

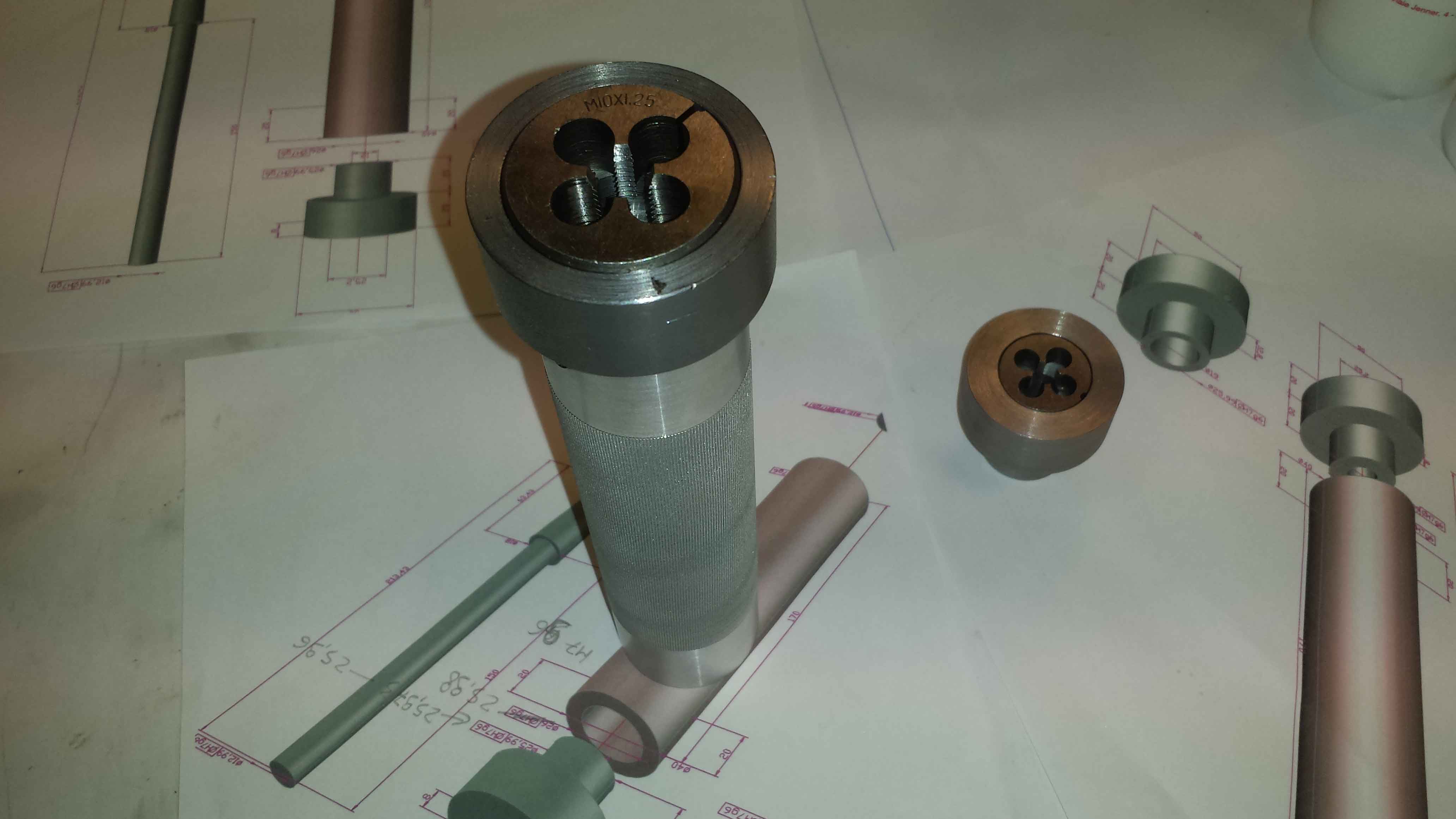

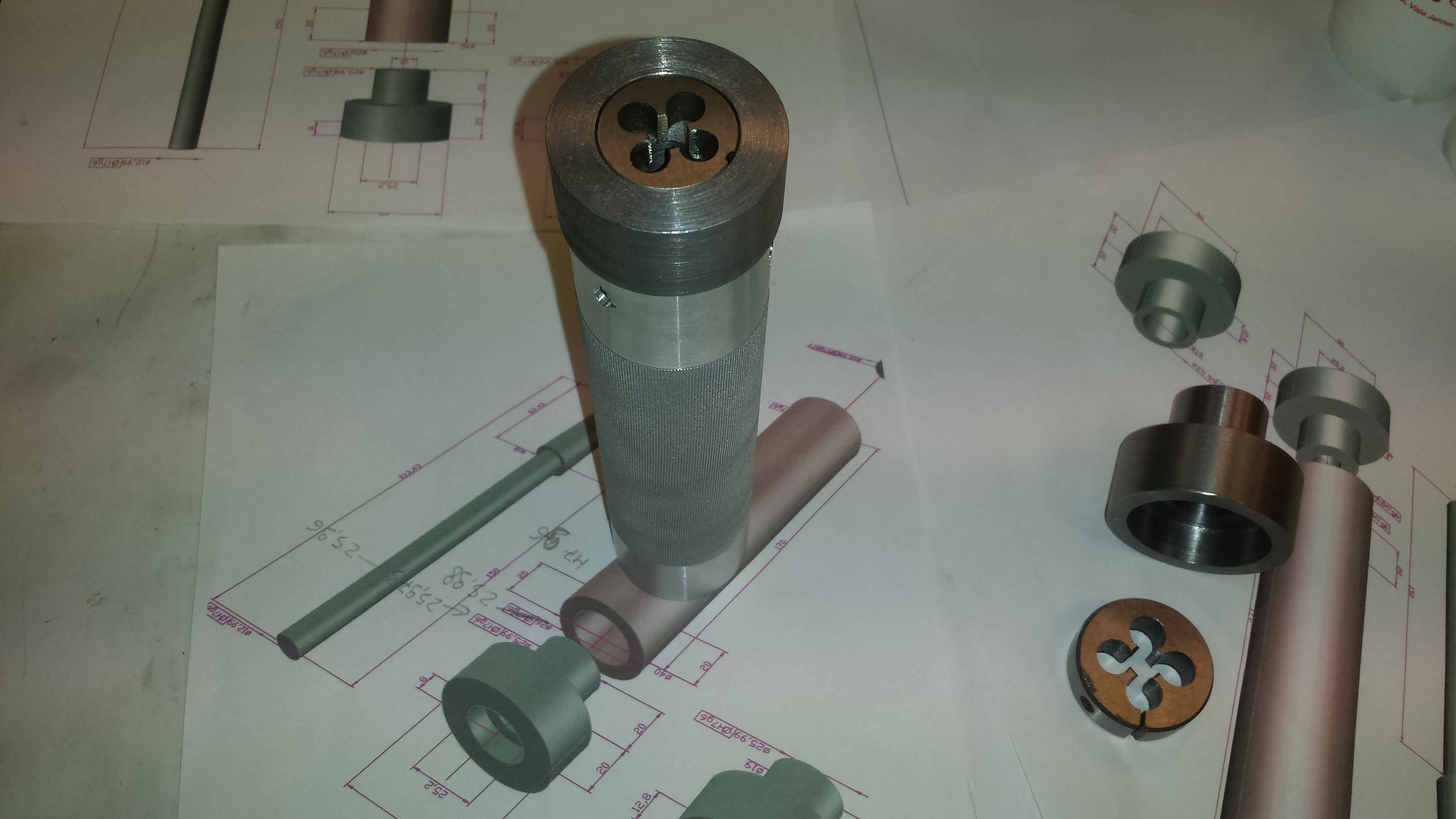

L'accessorio porta filiere che avete visto nelle foto sopra ha una tasca davanti che permette l'alloggiamento di una filiera di diametro 38mm. Come vi dicevo per la realizzazione di questo pezzo ho realizzato un attrezzo apposito, prendendo una barretta HSS 10x10 e tramite un frullino con montato un disco da taglio fino, l’ho sezionato e dopo passando alla mola l’ho affilato e arrotondato nella parte sotto per evitare che durante la tornitura strusci sulle pareti del pezzo stesso che stiamo tornendo. Posto altre foto dei porta filiere.

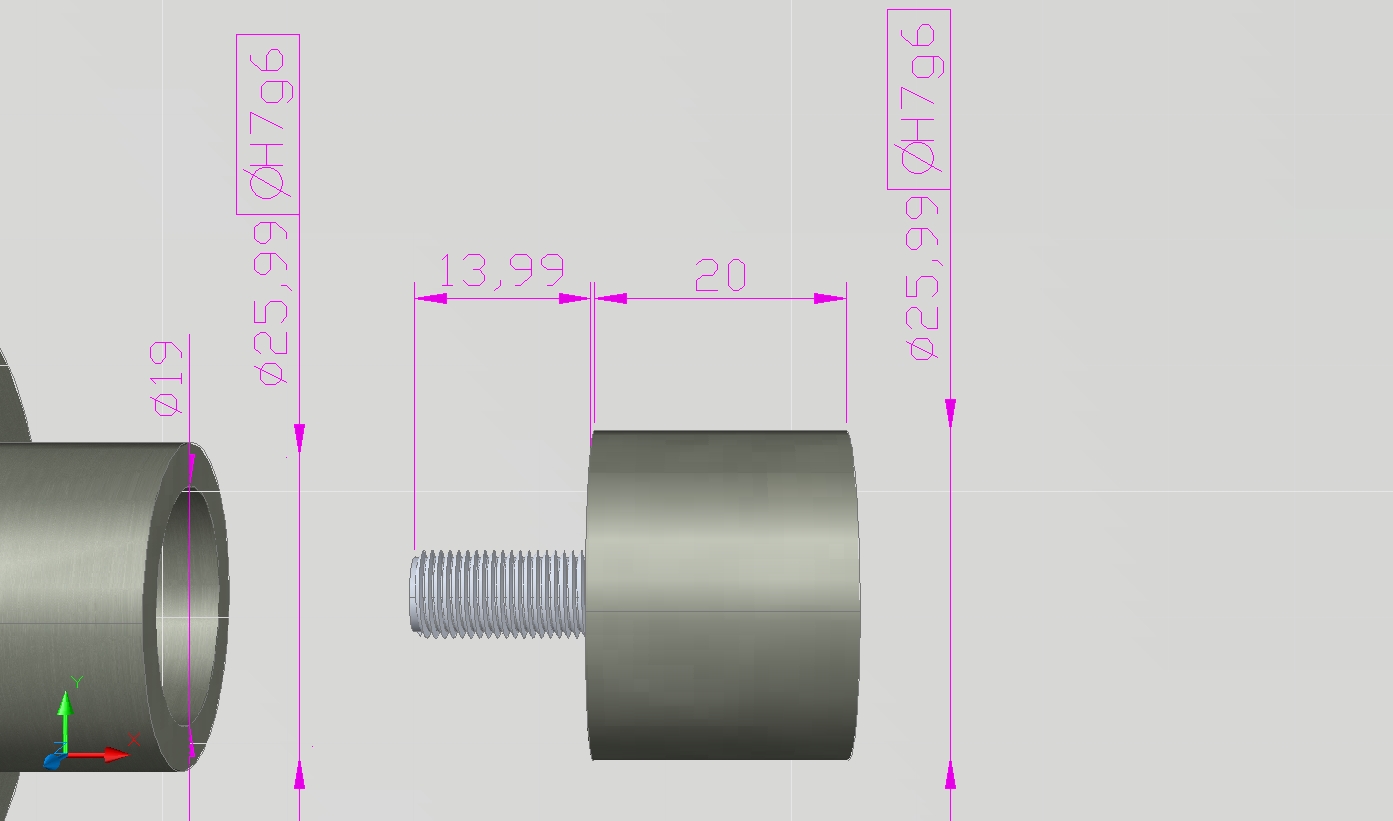

Posto altre foto e un anche il disegno dell'accessorio che realizzerò. Questo attrezzo permette di montare un mandrino in punta che nel mio caso è un 1.5/13 mm con attacco filettato 1/2-20UNF. Facendo le prove ho notato che il mandrino riesce ad accogliere e a stringere senza problemi tutti i maschi sino al diametro 14. Per i maschi del 16 e del 18 realizzerò un accessorio apposito. Comunque io ho usato questo mandrino perchè lo avevo se no basta realizzare l'attacco del mandrino che avete e lavorate tranquilli.

Per un lavoro come questo direi di no. La tornitura tra le punte con la brida è la maniera più accurata di tornire un pezzo, ma qui in realtà puoi accorciare i tempi nel modo che ti ho indicato che viene benissimo ugualmente, anzi, non rischi di sbagliare la conicità e fai molto più in fretta.
Per far girare la brida in realtà dovresti dotarti del piatto forato da montare al posto dell'autocentrante sul mandrino del tornio
Il mandrino a rigore di termini, è l'albero (detto anche Fuso) che riceve il moto dal cambio e dal motore e su cui si montano le piattaforme, autocentranti, il piatto ecc, cavo al suo interno (c.d. passaggio barra).

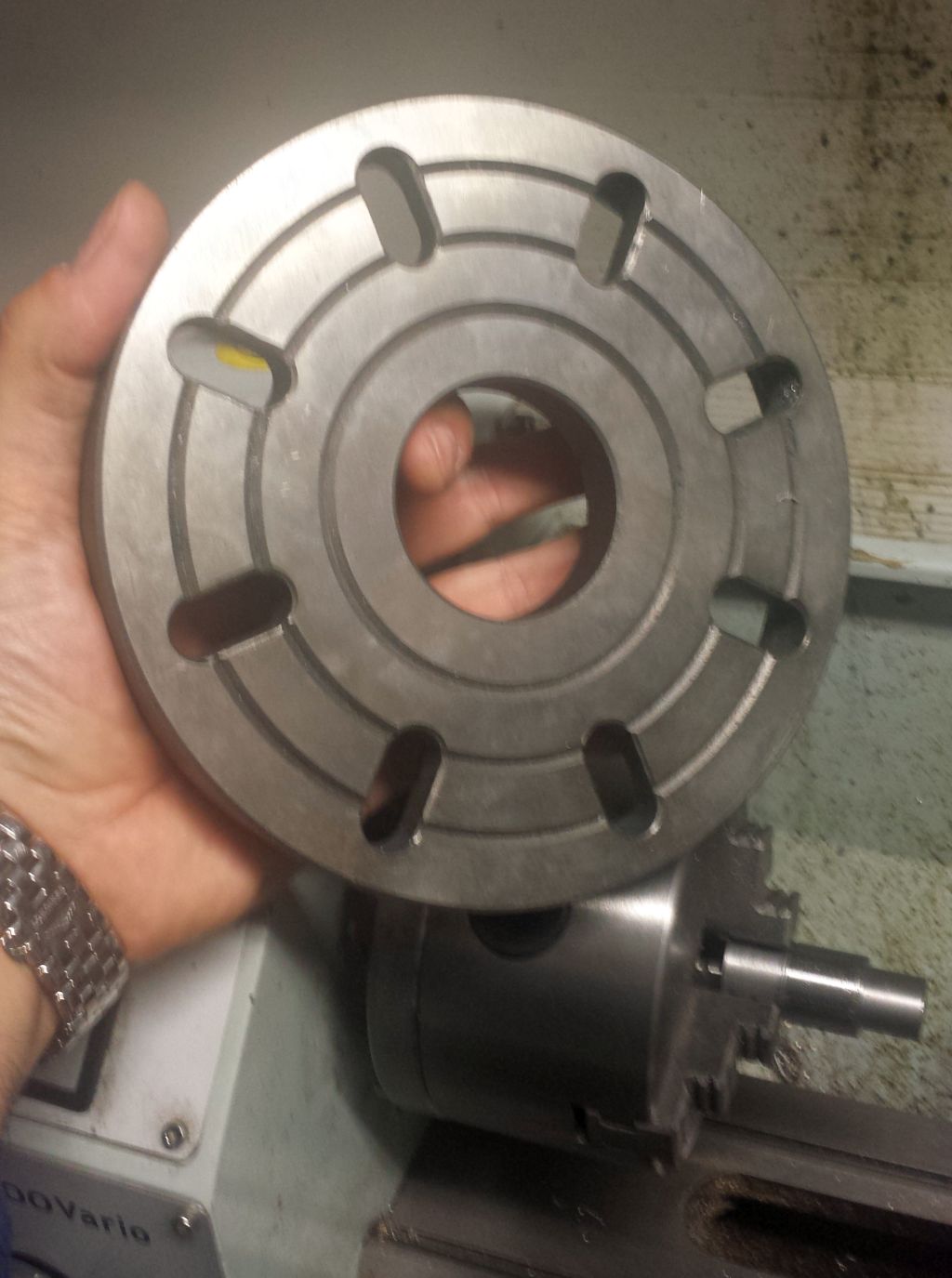

Ti posto la foto di un piatto che è molto utile da avere e che non ha un costo eccessivo. Da avere nelle dotazioni del tornio.
Ciao!

Rick.
