Autore Argomentofresatrice BF16 - vite della guida barra di trazione
Rick
Amministratore
Posts: 2054
Permalink
Post Re: fresatrice BF16 - vite della guida barra di trazione
il: May 28, 2014, 08:14
Cita:

La testa della fresatrice, come saprai si tira giù in maniera facilissima (anche se leggermente pesante) io l'ho sempre fatto quando ho dovuto spostarla, per renderla meno pesante.
Non riesco tuttavia a capire come hai fatto a spanare la vite. Non vanno serrate alla "morte" come tutte le viti del resto :-) Forse è stato questo?
La testa internamente non l'ho mai smontata, anche se ne sentirei la necessità, perchè dopo parecchi anni di uso, una controllatina e ingrassata agli ingranaggi del cambio vorrei darla. Devo superare la mia pigrizia :-)
La mia perplessità era dovuta al fatto che se hai una ottima tolleranza sul porta fresa e tutto gira entro il centesimo anche sotto sforzi laterali e assiali, significa che i cuscinetti sono ancora centrati. Volerli smontare va bene, ma perchè toccare qualcosa che è già regolato bene?
La barra di tiraggio del cono invece, non so... bisogna vedere come è ridotta. Prendi l'esploso della macchina e studialo bene....

Rick.
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: fresatrice BF16 - vite della guida barra di trazione
il: May 28, 2014, 09:44
Cita:

Rick
Quando ho fresato il tangenziale a 45 gradi probabilmente preoccupato del peso della testa devo aver stretto troppo e
spianato i filetti del bullone, non c'è altra spiegazione. Anche io quando l'ho portata sul soppalco l'ho divisa in tre la base,
la colonna e la testa che se non ricordo male è la più pesante.

La lettura che ho fatto dalla parte del canotto è' stata eseguita sul codolo di una fresa da 10 mm e come ho detto e' nell' ordine del
centesimo circa, però mi sorge il dubbio che se avessi testato un diametro maggiore diciamo un 50 mm forse avrei rilevato una
tolleranza maggiore ? E' giusto pensare che con l'aumentare del diametro del pezzo testato si amplifica l'errore?

Con riferimento alla barra di trazione penso si possa sfilare in qualche modo senza dover smontare tutta la testa della fresatrice
Si potrebbe chiedere alla quantum, se mandassi un messaggio in inglese a quel tuo amico in Germania forse potrebbe aiutarci.

Gabrio
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: fresatrice BF16 - vite della guida barra di trazione
il: May 28, 2014, 10:04
Cita:

Ciao Gabrio,
devi sapere che i miei primi 20 anni li ho passati a Genova, a Sturla per la precisione, in via Sclopis, molto vicino a Nervi....
Quanto a buttar via, c'è sempre tempo!
Ciao, Giuseppe
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: fresatrice BF16 - vite della guida barra di trazione
il: May 28, 2014, 23:09
Cita:

Rick

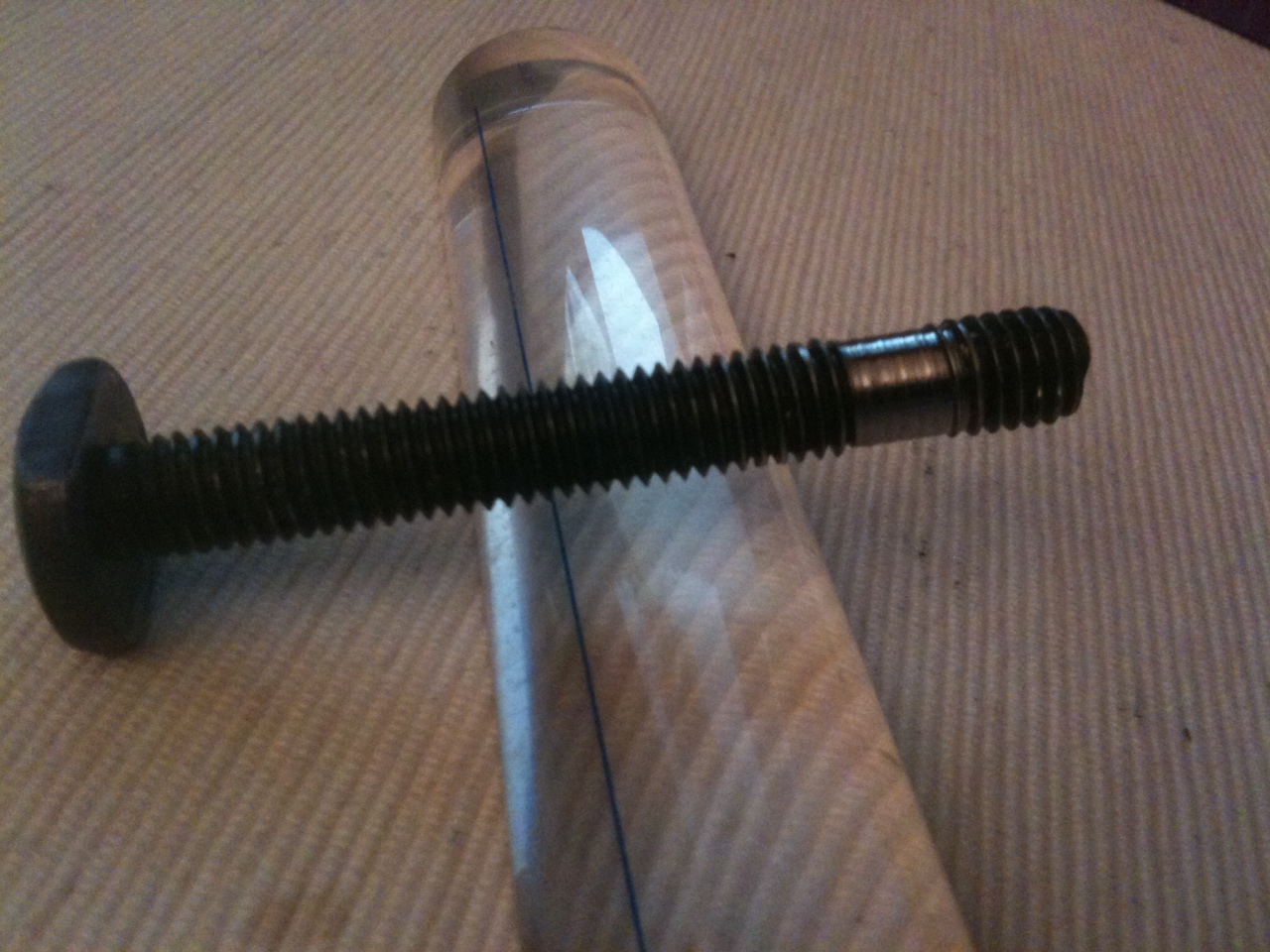

Ho tirato giu la testa della fresatrice ed anche la slitta verticale per poter estrarre la vite incriminata (allego foto)
La spannatura è quasi meglio del tangenziale.

Sul retro della testa c'è la possibilità di aprire uno sportello per ispezionare ed ingrassare gli ingranaggi del cambio di velocità.
Ho anche tolto il motore per ispezionare meglio l'asse mandrino e mi sono fermato qui.

Non me la sento di andare oltre perchè è complicato e non escludo siano necessarie chiavi particolari.
Comunque ho rifatto un sacco di misurazioni e dalla parte canotto ho una tolleranza di 1,5 centesimi mentre dalla parte barra di trazione
di un decimo, per me va bene così, se poi un giorno Rick ci prova con la sua be allora con la sua guida e consigli potrei anche provarci.

Ho notato che il grasso presente un pò dappertutto è di colore verde (quello pulito), dove lo trovo? conoscete il prodotto?
Ho guardato anche dentro il canotto del mandrino e si vede la fine della barra di trazione che tutto sommato sembra in buono stato,
intendo la filettatura, per quel che si può vedere.

Se vi interessa posso postare foto delle parti smontate prima di riassemblare il tutto.

Giuseppe
Genoa o Samp..? stai attento a come rispondi

Gabrio
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: fresatrice BF16 - vite della guida barra di trazione
il: May 29, 2014, 10:32
Cita:

Ciao Gabrio,
ma come caspiterina hai fatto?
OT,quando ero giovincello tenevo (un po') per il Genoa, ma era solo perché altrimenti non si aveva modo di discutere (animatamente) con gli amici. Mi spiace deluderti ma oggi il calcio proprio non mi interessa. Fine OT.
Giuseppe
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: fresatrice BF16 - vite della guida barra di trazione
il: May 29, 2014, 11:09
Cita:

Giuseppe
Come ho già detto ho stretto troppo quando ho lavorato on la testa della fresatrice a 45 gradi
per paura che si ribaltasse essendo pesante, comunque non mi sarei mai aspettato di conciare
la vite così, la prossima sarà rigorosamente in acciaio inox se la trovo se no me la faccio io, fra le altre cose
la filettatura per tutta la lunghezza della vite non serve affatto anzi sarebbe meglio fosse filettata solo dove seve.

OT anche a me il calcio non mi interessa più di tanto però ho due figlie sampdoriane doc

Gabrio
