Dovrei averle già fatte le presentazioni nell'apposita sezione se così non è lo farò.

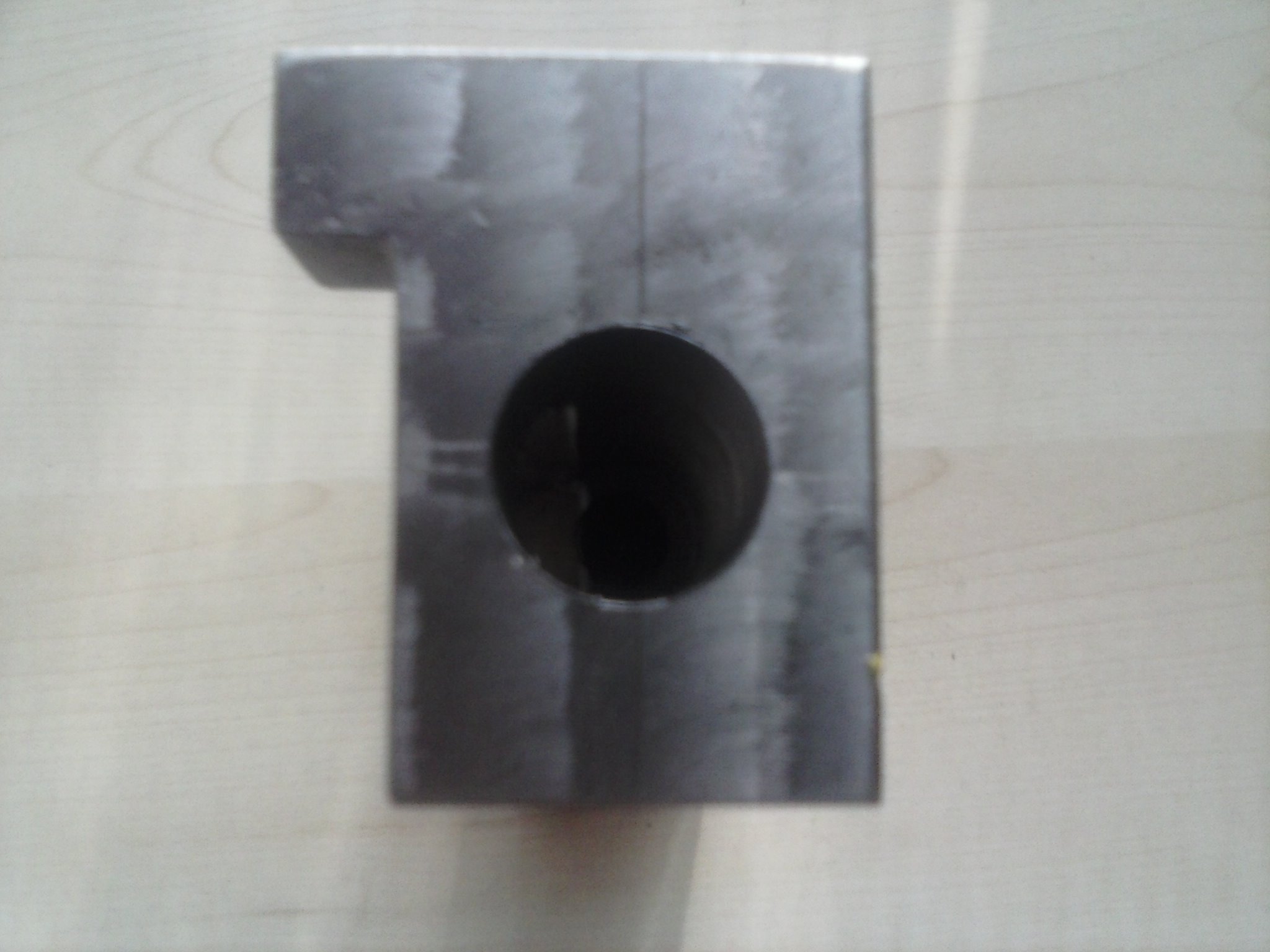

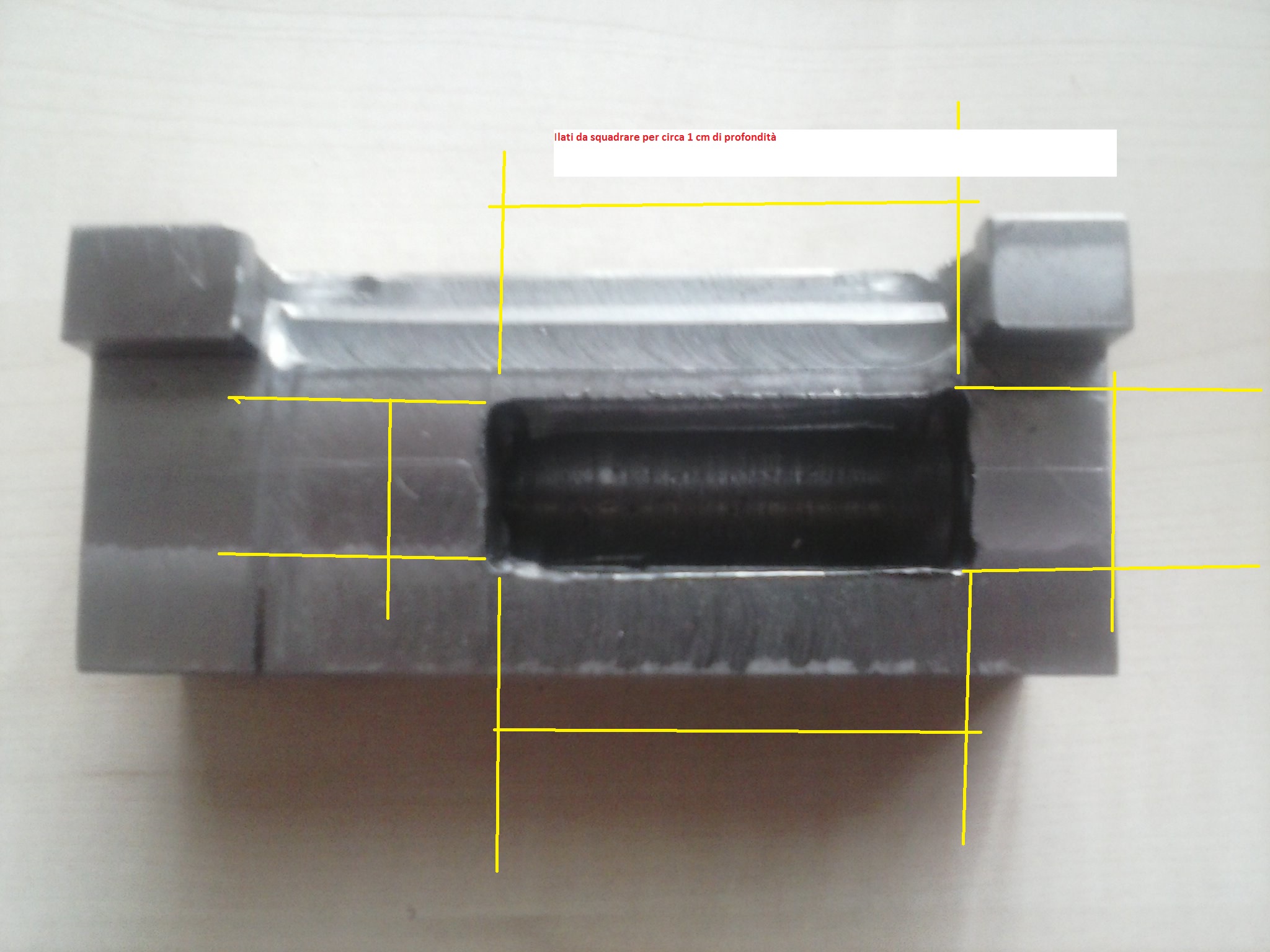

Posto se riesco una immagine non certamente di qualità eccelsa ( cellulare) è un blocchetto in lavorazione , rettangolare, presenta una cava sopra un foro rotondo da 18 mm ora le quattro facce del perimetro ( vista dall'alto della foto) per una profondità di 8 mm devo farle diventare perfettamente squadrate e cercavo il modo migliore e più pratico per raggiungere lo scopo, ma non ho la fresa adatta a questo tipo di lavorazione quello che si vede è stato ottenuto con una fresa a candela praticamente dopo aver pratico il foro con una punta da 18 mm ho fresato da sopra a sotto fino a incontrare il mio foro e per gli spigoli ho utilizzato una fresa piccolina da 4 mm ( quelle usate per lavorazioni a CNC ) chiaramente sono andato vicino alla forma da realizzare con molta pazienza e quello che avevo a disposizione ma ora devo portare tutto alle misure finali e squadrare in maniera perfetta il pezzo in lavorazione.

Ciao Marco
non ho ancora imparato a mettere le foto dopo aver postato l'argomento iniziale, non mi appare la casella per l'inserimento delle foto, ma solo quella per "risposta rapida" per cui ho fatto altro post, (anche sul forum devo migliorare) quello che hai scritto è tutto vero, il blocchetto che vedi è una guida con cerniera laterale (ancora da fare) che supporta un punzone non ho il disegno, ma solo il campione con fori ormai ovalizzati e segni di usura vari, sulla cava da squadrare si accoppia un altro blocchetto che tramite un circuito idraulico manda la lubrificazione all'interno del punzone o meglio nella sede di scorrimento, non necessita di precisione assoluta ma un minimo di quadratura la tenuta al passaggio del lubrificante ( olio emulsionato) è data da una guarnizione in para che appoggia sulla parte in piano del blocchetto, ho pensato di fresare i due lati corti partendo dal bordo del blocchetto per sistemare le misure finite e le due parti lunghe asporto 1 mm per parte con una mola cilindrica a grana gli spigoli quattro colpi di lima ( con quelle me la cavo molto bene) e dovrei farcela il resto del lavoro non è così complicato comunque grazie per l'attenzione.

Lo faccio volentieri non ho particolari difficoltà a lavorare il C40 con fresa tradizionale si va solo un pò più piano con le velocità e la profondità delle passate, per ultimare questo lavoro devo acquistare per necessità una fresa per spallamenti retti cono morse mt 3 da 25-30 mm adatta a acciai come il C40 (urgentemente) e attrezzarmi per fresare spigoli a 45 ° non so bene dove acquistare ho visitato alcuni siti esteri prendendo spunto qua dal forum ma ho trovato solo frese a candela e fly cutter la mia ricerca era volta a frese a spianare e per spallamenti il mio pessimo inglese non mi aiuta e con il traduttore spesso non è così facile capire se il prodotto e quello giusto, i prezzi sono più bassi che in Italia ( non tutti i prodotti) ma la maggior parte si , inclusi i costi per la spedizione, che paghiamo anche in Italia.
Appena terminerò il lavoro posto foto e impressioni sulla lavorazione del C 40 ma prima devo comperare le frese che mi servono a finire.
