Scusate se mi presento dopo l'invio del mio 1° post nella pagina delle Lavorazioni.
Sono Luigi e abito a Rovigo in Veneto.
Sia pure con la "e" molto minuscola, sono un elettronico.
Il mio intento è quello di mettere a punto una macchina CNC per realizzare i miei PBC.
Sono stufo di usare le basette millefori e collegare ogni pin dei vari componenti uno ad uno.

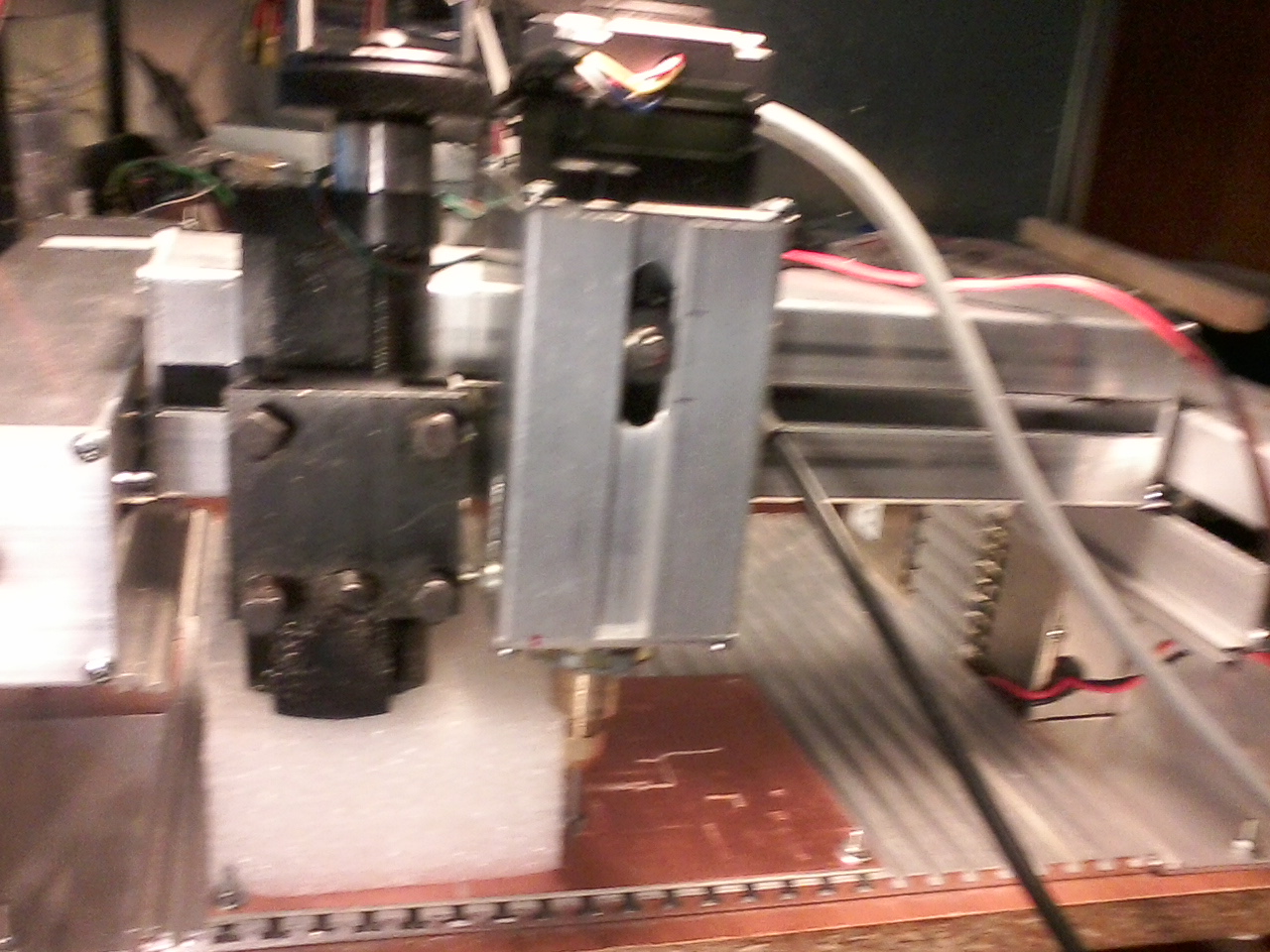

La CNC su cui sto lavorando è quella visibile nella seconda foto allegata (Torretta_Applicazione).
Roba piccola da pochi "schei" (soldi).
Da come si vede è gia equipaggiata con l'apposito drill sull'asse Z ma quando l'utensile cala sul rame
da scontornare, vibra tutto.
Avrei dunque pensato di sostituire la meccanica molto modesta dell'asse Z con una slitta a scorrimento

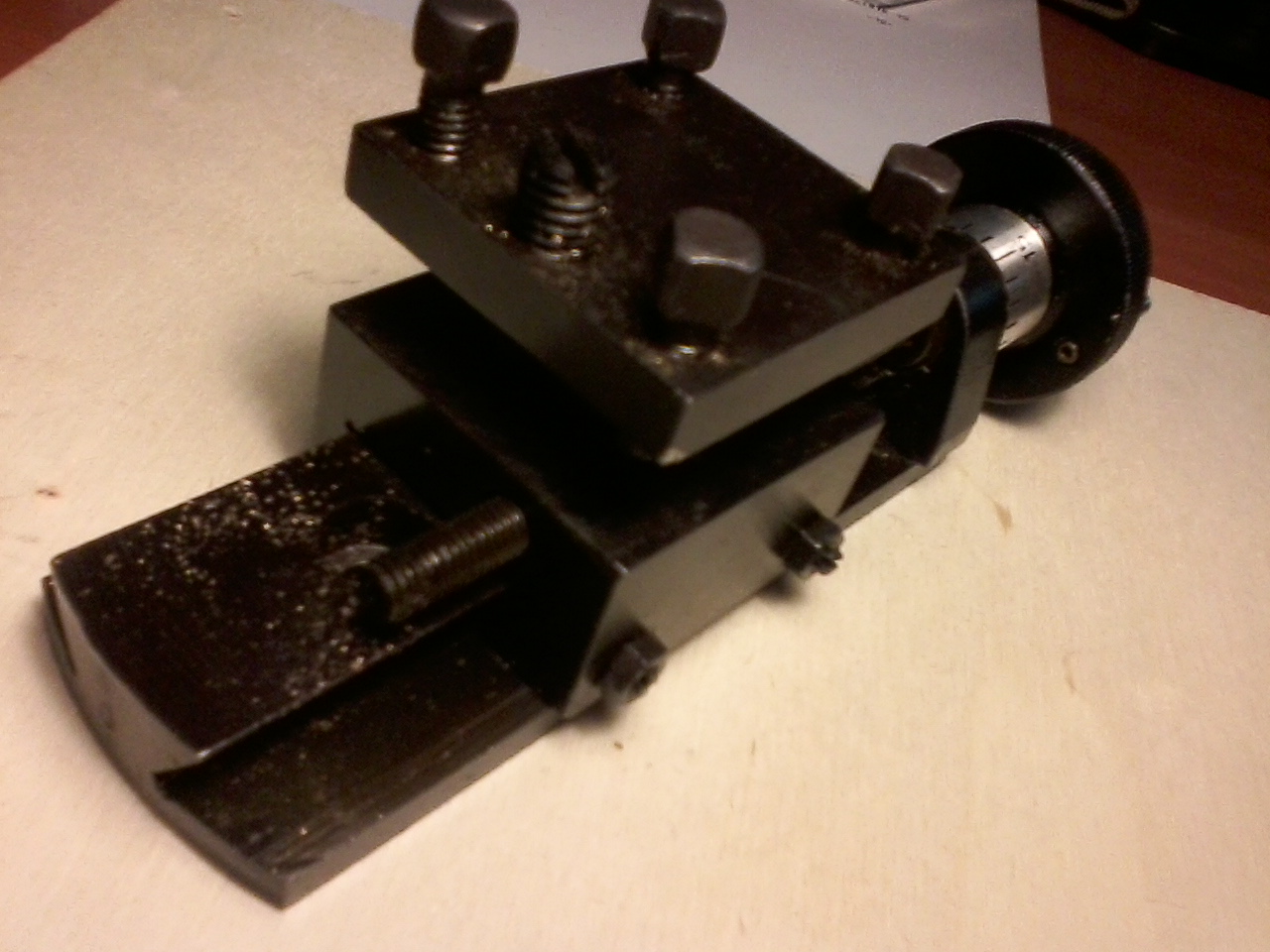

a coda di rondine simile a quella riportata nella prima foto (Torretta).
La prima foto, infatti, riporta la slitta porta utensili del mio tornio e per la CNC vorrei realizzarne
una simile.
Al posto della manovella monterei il motore stepper e al posto dell'utensile monterei il drill.
Ma come detto nella sezione Lavorazioni non so come cominciare a lavorare le barrette di metallo per
ottenete i profili a coda di rondine necessari affinchè la slitta funzioni.
Il mio tornio è equipaggiato per effettuare anche lavori di fresatura ma non sono da dove cominciare.
Forse con un seghetto dovrei asportare il ferro per dare alle barrette una grezza configurazione
della coda di rondine e poi rettificarla con una fresa cilindrica. Oppure utilizzare una fresa
triangolare (se esiste) per ricavare i profili a coda di rondine sin da subito. Mah, non saprei.
Per questo chiedo un vostro consiglio
Mille grazie e cordialità.
Luigi
