Ho sfogliato il post di Mario, gran bel lavoro, ma come lo si aggiunge il tornio in quegli spazi cosi' ristretti?

O forse non ho capito bene.. Mi sà che un disegno anche a mano libera su un pezzo di carta potrebbe aiutarmi a buttare giù una prima "forma" sul cad. Poi, se tu Marco che ho visto che usi il cad vuoi dare tu la forma iniziale e poi io ti seguo nei dettagli...

Ditemi voi,
Ciao

Oneill

Certo mario che si può irrobustire, la seconda che ho postato che è a pantografo lo dimostra. Ma si pò fare di più.., molto di più.

Ad ogni modo, andando avnti col vu' parle.. direi che l'obbiettivo deve essere quello di ottenere una cnc di qualità superiore alla media hobbistica a prezzi inferiori. Con le dimensioni ridotte che ci siamo per ora dati la cosa non dovrebbe essere difficile da ottenere.

Uno dei particolari per ottenere quanto appena detto.., sarebbe l'utilizzo di viti a ricircolo in classe C5, che di per sè non costano molto, nel senso che la vite da sola è ad un prezzo più che accessibile; quello che poi gli fà salire il prezzo sono:

1) le lavorazioni di tornitura alle estremità per l'alloggiamento nei supporti BK/BF
2) I supporti BK/BF
3) la chiocciola a ricircolo di sfere

Ma se noi prevediamo di tenere ferma la vite e far girare la chiocciola, magari fatta in derlin, ecco che quelle 3 voci appena citate spariscono.
Un'altro particolare che subirebbe la stessa metamorfosi sono le guide a ricircolo ad alto precarico, però va beh.. aspettiamo i "latitanti.." riccardo e marco, cosa hanno da dirci; se nò rischiamo di mettere troppa carne al fuoco..

Ciao
Oneill

Nessun problema riccardo, solamente, dato che te ne intendi, di che spessore le piastre in acciaio? Perchè senza alcuni elementi di base non posso buttargiù una bozza al CAD.

Allora.., riassumendo:

1)?? Piano di lavoro utile A3 (circa 300mm x 420mm)
2) Stepper 2A rapportati 3:1
3) Struttura come da prima foto e/o suggerita da Marco (pantografo comunque
4) Piastre in acciaio spessore XX

Quindi abbiamo il punto 1 da rivalutare, andando via democratica..

Riccardo è per A4
Oneill è per A3
Mario ?????
Marco ?????

poi si potrebbe anche definire il mandrino, che a mio avviso è il punto più critico della CNC (la Z in generale), ed attorno al quale di solito ci disegno la cnc.

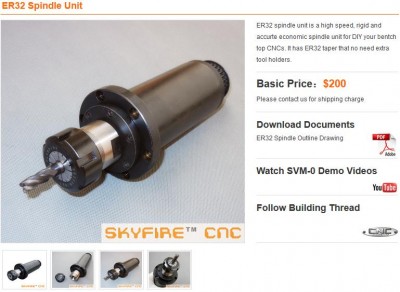

Questo potrebbe essere un buon compromesso:

Ciao,
Io sarei per un A3, mi piego però alla maggioranza e al buonsenso, l'unica cosa che penso debba essere un must è : raggiungere buoni risultati con il più basso costo possibile. Mi hanno eletto Genovese onorario .

ciao a tutti
mario

Ciao,

certo che sentiamo anche il parere di Andrea77, ed anche quello di chiunque voglia intervenire. Qualsiasi intervento è ben accetto, e ciò non significa la sua partecipazione attiva a questo progetto open source; allo stesso modo.., chi partecipa attivamente o sporadicamente non è poi tenuto a costruirla realmente.

E' un invito a scrivere a ruota libera.. non impegna nessuno in alcun modo

Tornando a bomba, dal genovese onorario mario.. , potremmo chiamarla "La genovese" tanto per dargli un nome.

Nella mia testa incomincia a prendere forma questa cnc; ma ti tocca annoiarvi ancora un'attimino perchè alcune cose poi non si possono più cambiare se non stravolgendo tutto.

Quindi sempre con metodo iperdemocratico.., c'è bisogno di dimensionare le viti come dimensione e passo:

Oneill --> 1605
Riccardo --> ....
Marco ....
Mario ....
Andrea77 ...

Saluti, Oneill
