Ecco.. mi sono preso un quarto d'ora ed ho fatto un schizzo veloce veloce di come si potrebbe iniziare la fresa che ho in testa. Non mi sono mai piaciuti i pantografi e quindi...
L'intelaiatura dovrebbe essere fatta in tubi quadri di acciaio dolce saldato ( in pratica la struttura che sembra una "A" più la base) Poi sopra ci vanno le guide e tutto il resto.
Una cosa assolutamente scalabile e fattibile con qualsiasi dimensione. Se la vuoi piccola la fai piccola altrimenti...

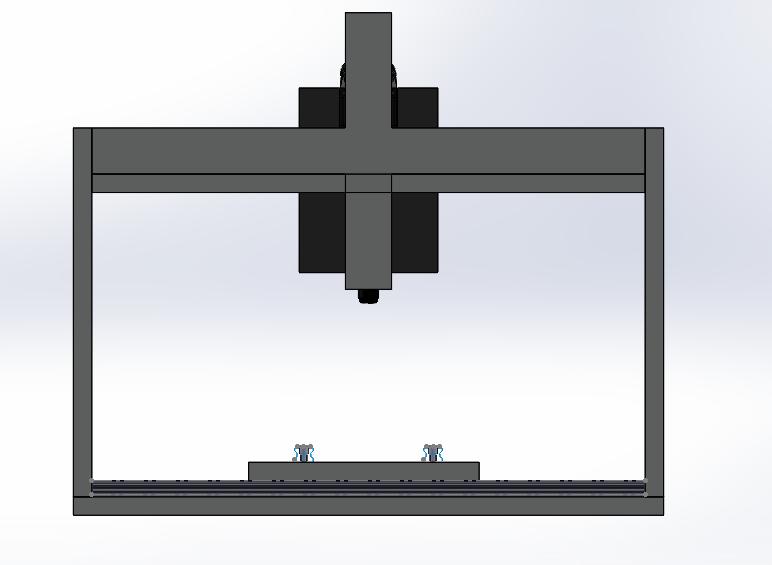

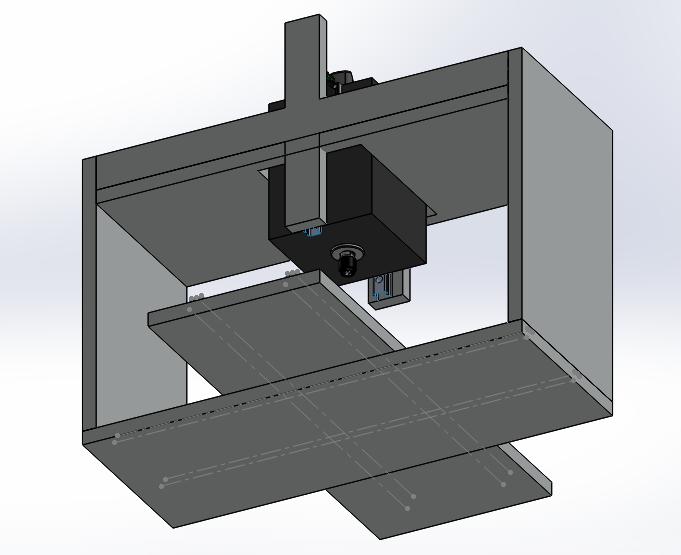

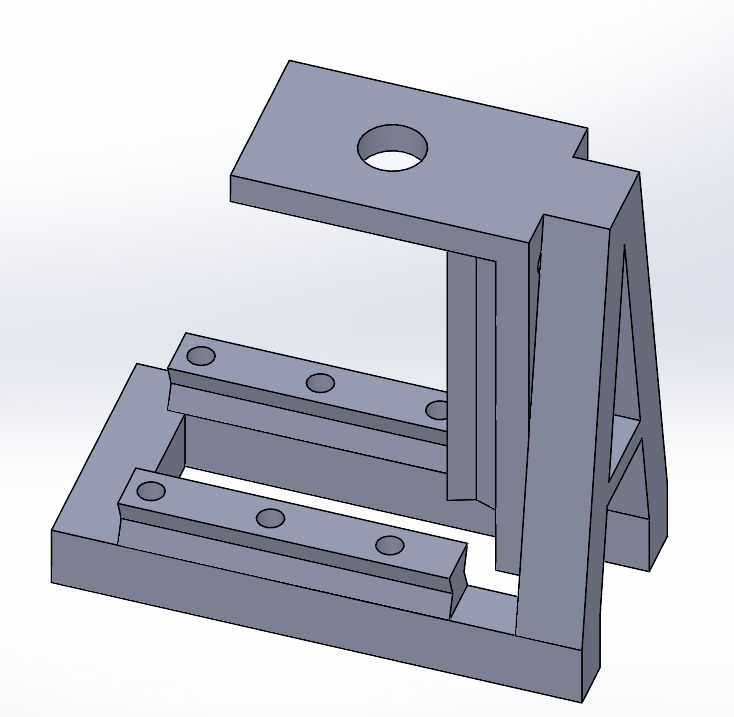

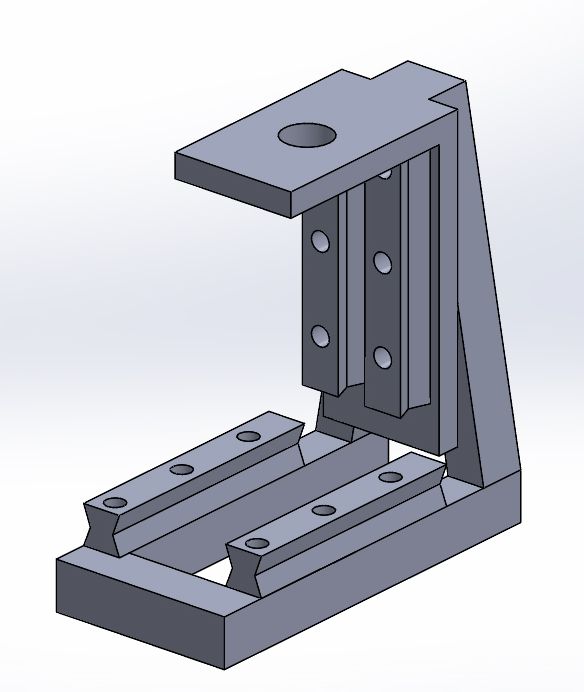

Posto due disegni dell'ossatura. Manca tutto ma è per far capire la base da dove avevo intenzione di partire.

Che ne dite?
PS: non voglio monopolizzare, è solo una mia preferenza!

Ciao a tutti, alla faccia delle bozze, a me con il cad ci va un mese per capire dove sono girato .
La soluzione di Oneill che mi sembra richiami le stampanti 3D piace molto!! Hai sviluppato una struttura intrigante e cattura l'attenzione.

Marco

Bene.. , mi fà piacere che ti piace.

Mi ero dimenticato di specificare che la singola guida in Z con singolo carrello non fà testo, possono essere messe 2 guide per parte con due carrelli, per un totale di 4 guide e 8 carrelli solo per la Z (se la si vuole iper rigida),

Mancano anche tutte le nervature, che certo non mancheranno, e saranno parecchie. Vorrei diventasse rigida come un monolita.

Per i costi dei carrelli non vi preoccupate, c'è già pronta la versione "braccino.. "; più avanti nè parliamo.

Saluti, Oneill

Opsss..... io e Mario abbiamo scritto nel medesimo momento e non lo avevo letto. beh vediamo dai.. Possiamo ancora cambiare tutto! Ciao

Oneill, non voglio farti "lavorare di cad", mi fai invidia, io per tirare 4 linee con autocad ci passo mezze serate... confido nel futuro di migliorare un po'.
Non so neanche il perchè, mi sento attirato di più da forme "consolidate" come strutture a C aperta per macchine che devono occuparsi di metallo ed a pantografo per quelle che si occupano di circuiti stampati, taglio di adesivi, laminati plastici...Ripeto sono solo mie considerazioni, le butto sul tavolo, con la consapevolezza che possono essere sommerse dalle vostre.

ciao
mario

Che c'entra il povero Babbo Natale ?
Va beh... se è per questo anche di CNC a pantografo ne è pieno il mondo! In ogni caso la struttura che hai disegnato come ultima è un ottimo compromesso a mio avviso.
Poi è giusto quello che dici sulle fresatrici, infatti la mia idea di retrofittare la mia fresatrice più grossa, si è fermato perchè non ne valeva la pena! La sfrutto molto meglio in maniera manuale. Però un progetto come quello, secondo me, va nella direzione giusta, per poter fare quelle lavorazioni che io chiamo noiose, ripetitive e anche impossibili da fare a mano, che si trovano nel modellismo meccanico. Non dimentichiamoci che questo sito nasce principalmente per divulgare proprio questa "branca" della micromeccanica.
Se poi ci sono 4 o 5 persone che danno contributi per me è sempre una cosa molto molto preziosa!
Per cui ora possiamo anche ragionare sull'uso dei materiali da impiegare per la struttura.
Cosa ne dite?

Ciao!
Rick.
