Ciao,
proseguo annunciando l'arrivo della famosa piccola vite a ricircolo: 8 passo 2.5 con relativa chiocciola il tutto alla modica cifra di 200 euro... si si, con il fai da te si risparmia
non è ancora al suo posto, deve attendere ancora un pò, mi sono soffermato sull'elettronica e il box per l'elettronica.

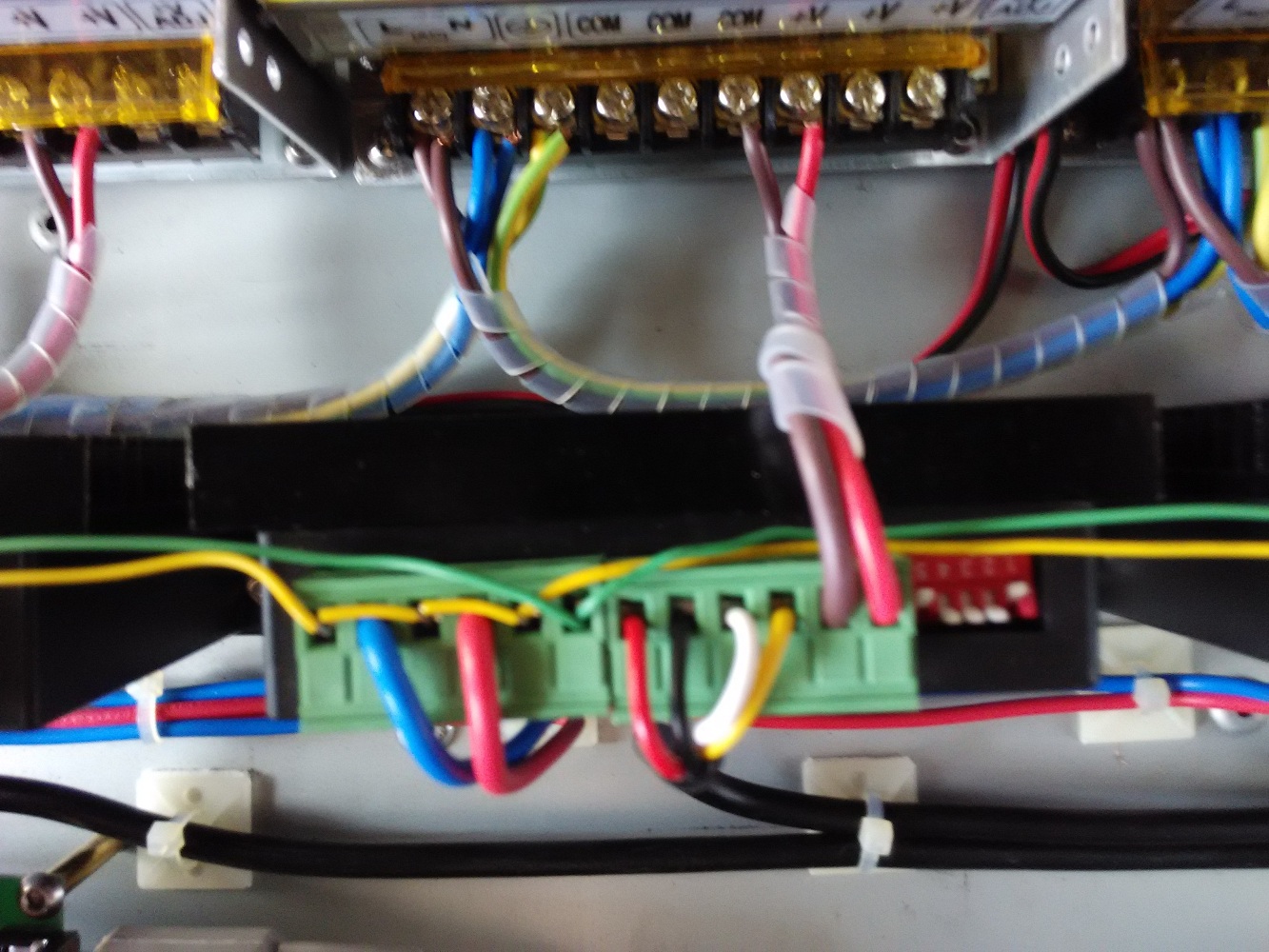

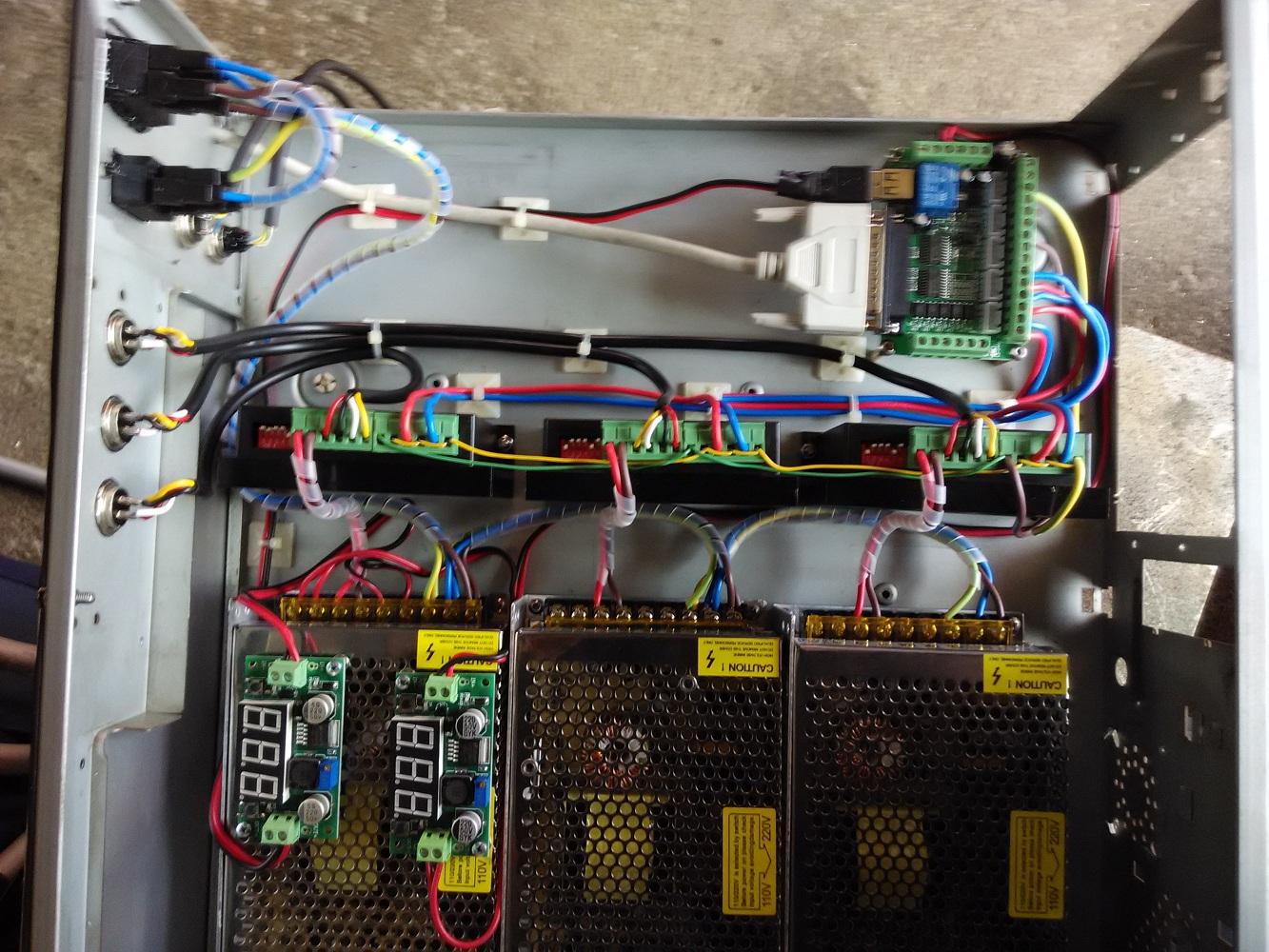

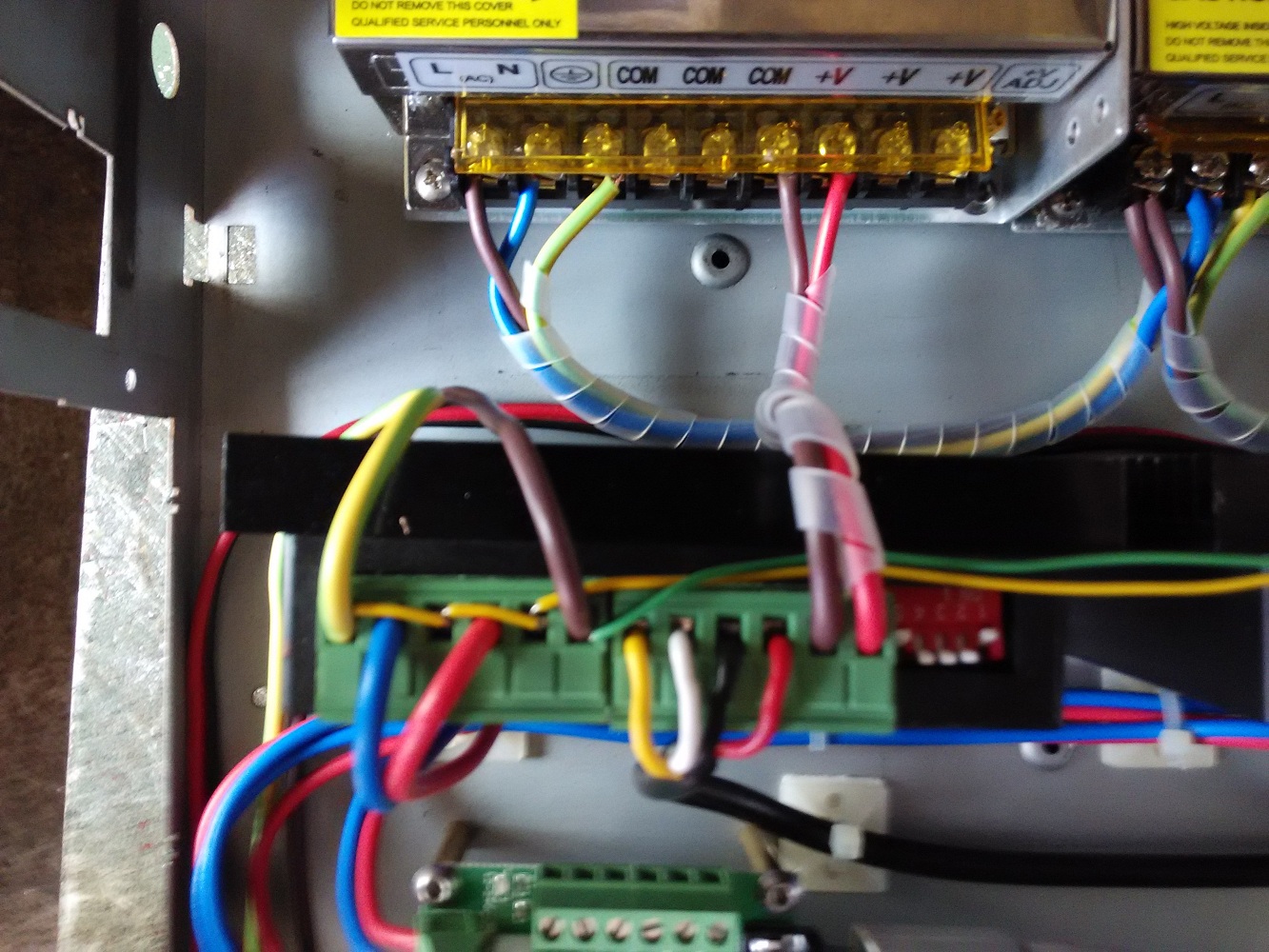

Di seguito alcune fotografie, spero possano essere di aiuto per chi come me ha trovato difficoltà e poche info su come collegare il tutto.

A presto Marco.

E' sempre affascinante vedere la propria creatura crescere, prendere forma, educarla a fare ciò che desideri tu e non ciò che vuole lei. Ma.... queste "soddisfazioni" dovrebbero avere anche un ritorno non solo emozionale ma anche sotto forma di risparmio economico, nello specifico, il pantografo autocostruito dovrebbe costare molto meno di un analogo pantografo commerciale e questo dovrebbe essere un ulteriore motivo di soddisfazione. Non è concepibile che la somma del materiale e dei vari particolari semilavorati costino di più del prezzo dello stesso oggetto disponibile in un negozio belle che fatto. Molte volte mi sento preso in giro ed è per questo che molti miei lavori utilizzano recuperi e materiali poco ortodossi. Potrebbe essere interessante creare un elenco, con la partecipazione di tutti, di indirizzi, siti, materiali, note, prezzi, commenti, tutto ciò che può essere utile, magari aprendo una sezione nel forum dedicata ai MATERIALI e al loro reperimento. Con la speranza che così facendo riusciamo a non dover accendere un mutuo per pagare una vite a ricircolo.
Scusate se sono stato un po' ot, ma qualche volta mi .....parte un embolo.

ciao a tutti
mario

Seriamente,
il motivo che mi ha spinto ad acquistare la vite/chiocciola è per il semplice fatto che tra 1,4 Kg di Kress e poco meno per il supporto Z, la chiocciola in teflon era perfetta, anche troppo se vogliamo, quindi mi crea Zero backlash ma una resistenza al movimento davvero impressionante, al momento nei settaggi sono a 100mm/min.
Il tutto si ripercuote sulla velocità di spostamento generale della macchina, dove sembra lentissima nelle discese e salite ed una Lambo negli spostamenti laterali.
Al momento la Z ha il motore in diretta sulla vite e questo va rivisto propio a causa del peso, quindi un upgrade futuro prevederà una riduzione a cinghie 2:1 come nelle classiche configurazioni di queste nostre macchinette.

Marco.

Grande Marco
Ottima idea quella di proporre una sezione del forum dedicata ai materiali.
Potresti postare un disegno dello schema elettrico a blocchi del circuito generale della tua "creatura" magari con qualche dettaglio sulla schedina che interfaccia il PC con i tre driver e relativi in/out ?
Grazie
Fede

Buonasera a tutti,
oggi ho deciso di dedicarmi all'asse Z in controtendenza a quello che avevo scritto nel post precedente, il lavoro che ho eseguito mi ha condotto a fare la mia prima filettatura interna sul tornio e modestamente mi è venuta anche bene, un pò dispiaciuto è stato il bidone degli errori, che ha solo ricevuto trucioli di alluminio.

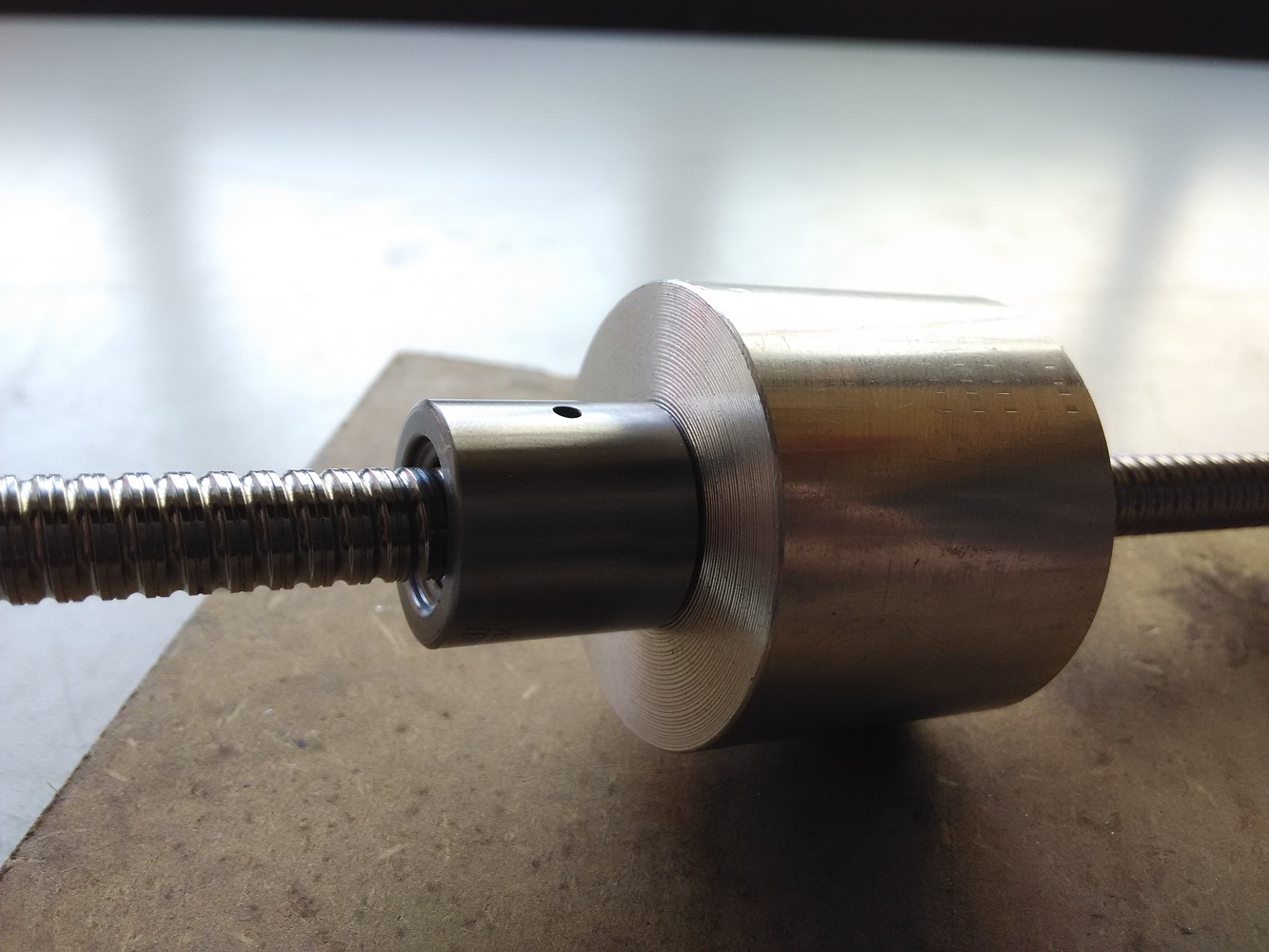

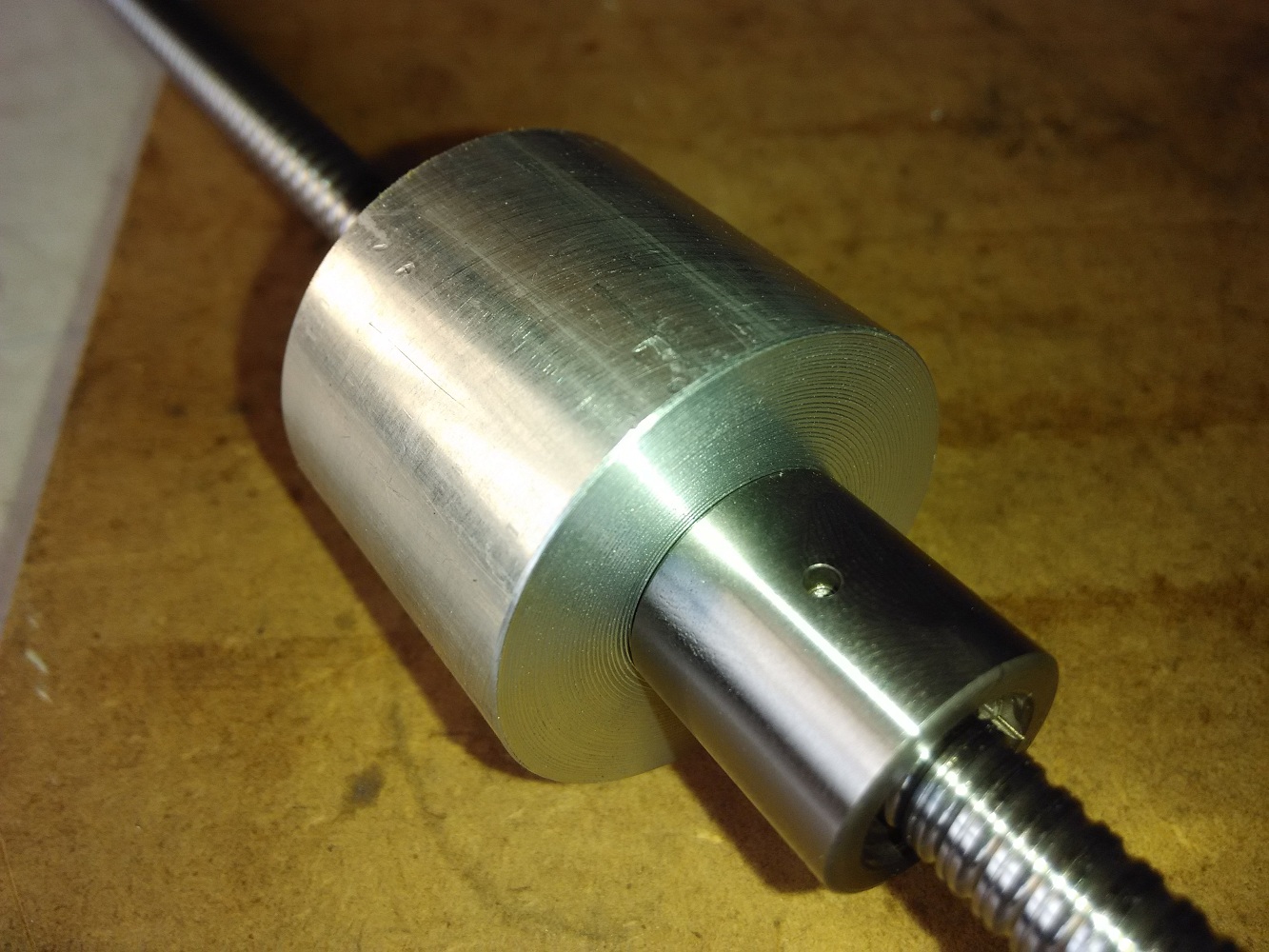

Nella prima fotografia si intravede la filettatura nel supporto che prenderà forma da un tondo di 35 mm. nelle successive due viste della chiocciola avvitata sul supporto, dal lato opposto al filetto, dimenticavo 15 passo 1, ho allargato il foro per contenere il corpo della chiocciola in maniera che la stessa vada alloggiata al suo interno.

segue ... ... .
