Autore ArgomentoPantografo CNC alluminio
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: August 26, 2015, 20:52
Cita:

...... continua,

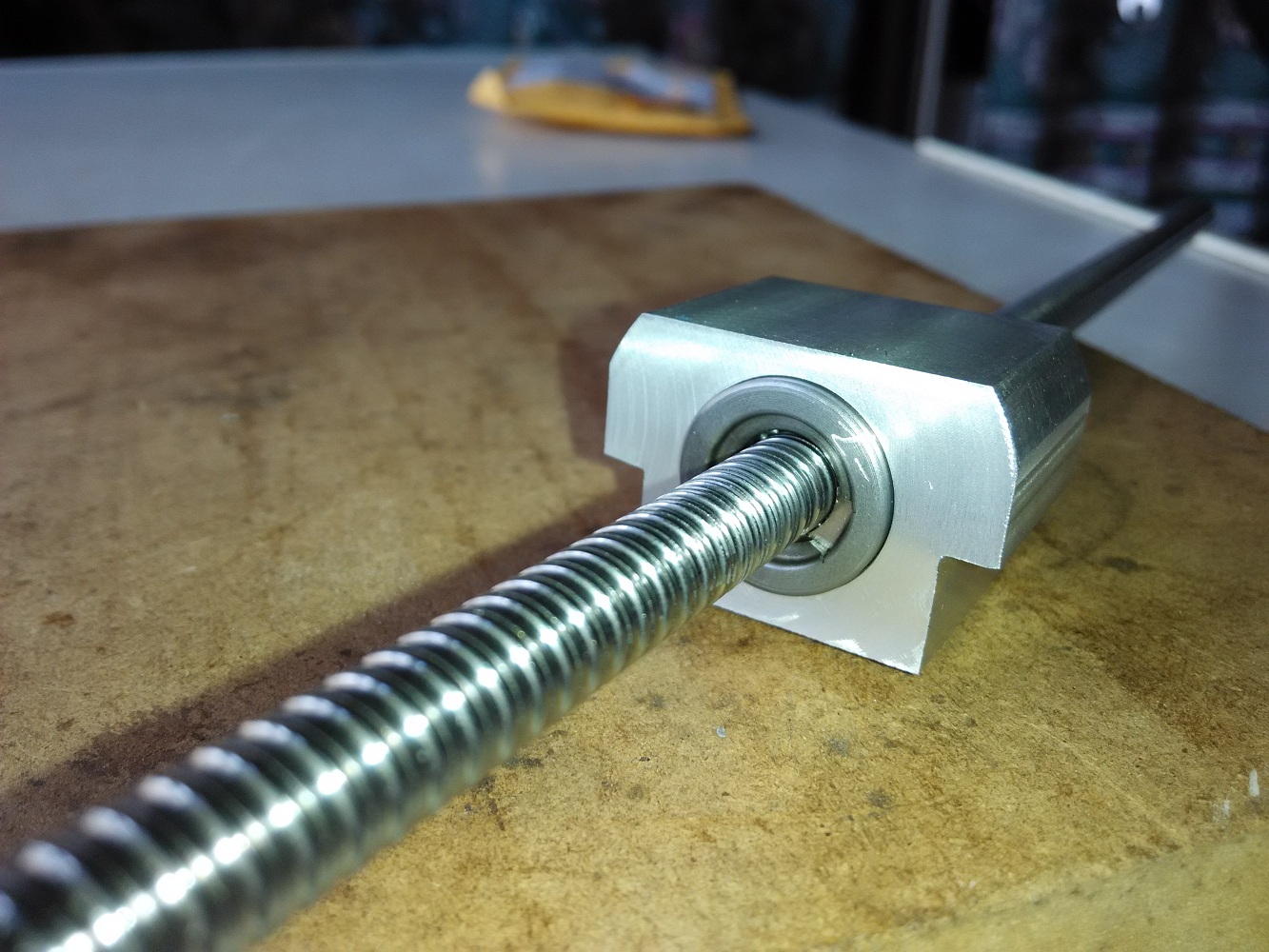

Nelle fotografie successive si vede la forma finale del supporto che ho già provveduto a forare e filettare per il fissaggio sul portamandrino della CNC.
Il fissaggio della chiocciola è garantito oltre che dalla filettatura anche da un grano che va a fissarsi sul foro che si vede nell'ultima foto del post precedente.
Ringrazio tutti quelli che continuano a seguire questo parto difficile ( a proposito oggi è nata Alessandra 2,6 Kg mia cuginetta , il primo lavoro sarà per lei ;-) ).

Ciao a tutti, Marco.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Pantografo CNC alluminio
il: August 26, 2015, 22:00
Cita:

Auguri e felicità per la new entry "l'apprendista Alessandra".
ciao mario
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: August 26, 2015, 23:34
Cita:

OT: Mario è nata a Torino percui è una tua compaesana.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: August 27, 2015, 23:02
Cita:

Buonasera a tutti,
Dopo aver passato la mattinata a rimontare l'asse Z e portato la sua velocità di lavoro a 800mm/min contro i 100 di prima, mi ritengo "attualmente" soddisfatto.

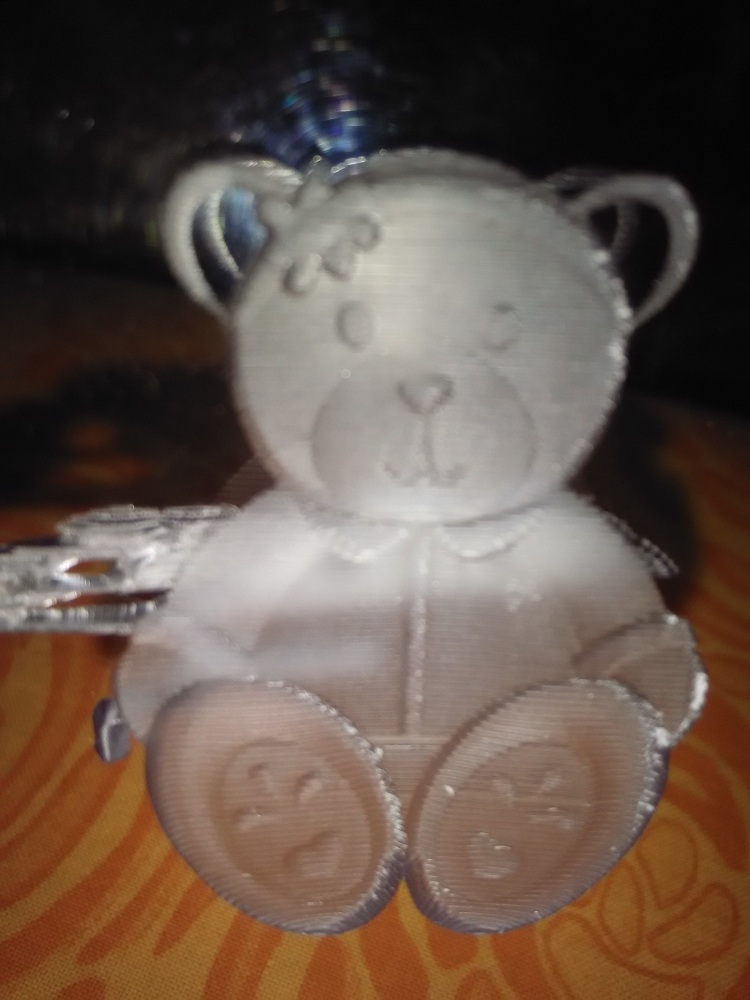

Oggi ho provato finalmente a incidere qualcosa, il pezzo di scarto sul quale ho inciso l'orsetto era già rovinato da una precedente prova con esito negativo a causa di perdità dei passi della CNC.

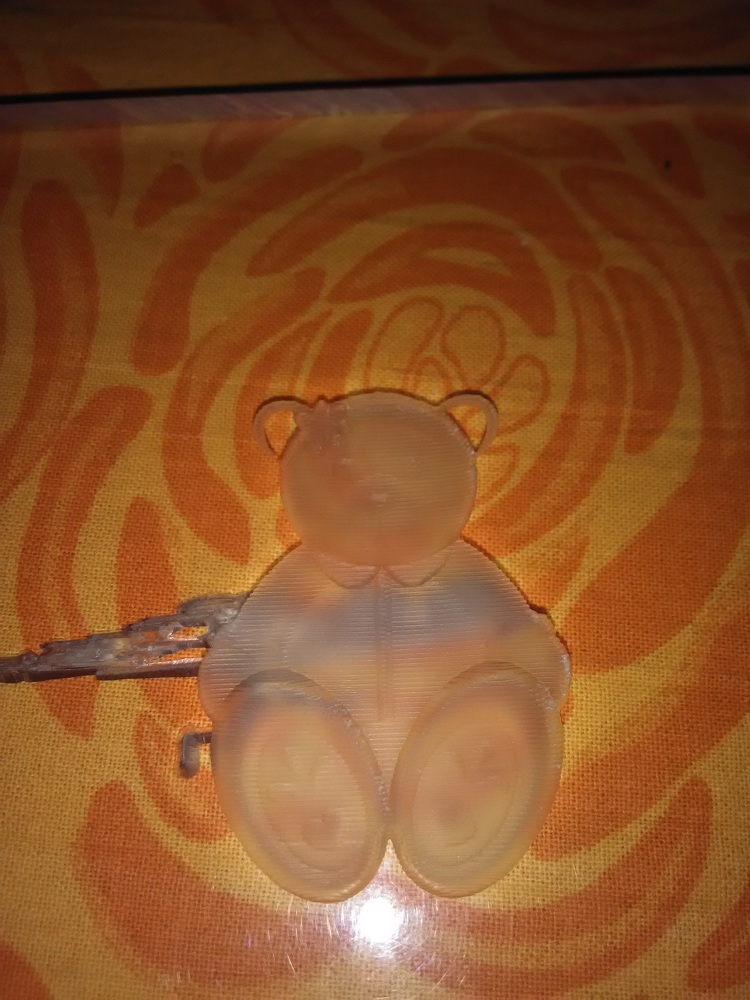

Vi allego un breve video che mostra il plexiglass sul supporto a led rgb.

Ciao a presto, Marco.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Pantografo CNC alluminio
il: August 28, 2015, 11:31
Cita:

Tenero MARCO
La piccola Alessandra ne sarà felice
Fede
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Pantografo CNC alluminio
il: August 28, 2015, 16:49
Cita:

Carino, ora mi sorge spontanea una domanda: esiste un programma, la domanda è retorica, sicuramente esiste e sono io che non lo conosco !, che da un'immagine . jpg possa ricavare il gfile da dare in pasto ad una macchina cnc. Ad esempio per riprodurre un pupazzetto.

ciao mario
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: August 29, 2015, 15:15
Cita:

Ciao grazie dei commenti a tutti,
Certo Mario, il programma, anzi i programmi ci sono, molto brevemente per prima cosa devi creare un sorta di negativo della fotografia in un secondo tempo con Artcam, Zbrush, credo anche Rhino realizzi il tuo rilievo.
Il rilievo che ho eseguito fa parte di una collezzione che ho acquistato su di un altro forum che tratta questo tipo di risorse.
due video che spiegano come fare, ;-) il rilievo ;-) le meccaniche ci osservano:-)

Ciao Marco.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Pantografo CNC alluminio
il: August 29, 2015, 21:44
Cita:

Grazie, ho visto i tutorial ma ho ancora le idee molto confuse. Dal file editato con artcam come si passa al Gfile ?
ciao mario
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: August 30, 2015, 14:22
Cita:

Ciao Mario, brevemente si va in percorso utensile se devi spianare il pezzo o creare un contorno, oppure si crea il percorso da rilievo è lui in automatico ti crea il g-code, dopo di che si deve salvare con il postprocessore che utilizzi, Emc2 se ricordo bene il tuo caso.
ci sono diversi youtuber che seguo principalmente per queste cose e sono:
Rino Verde
Maurizio Roncisvalle
Donato Velleca
Mauro Cerfeda
Rilievi artistici 3D
Il problema più grosso e che in italiano si trovano tutorial e guide, ma poche il più è in inglese.
Ho menzionato i suddetti personaggi solo per un informazione completa e di aiuto e supporto a chi come me a suo tempo non sapeva che pesci pigliare.

Ciao Marco.
