Ieri sera ero un' pò cotto e comunque non avevo niente da mostrarvi, non che questa sera abbia molto da farvi vedere.

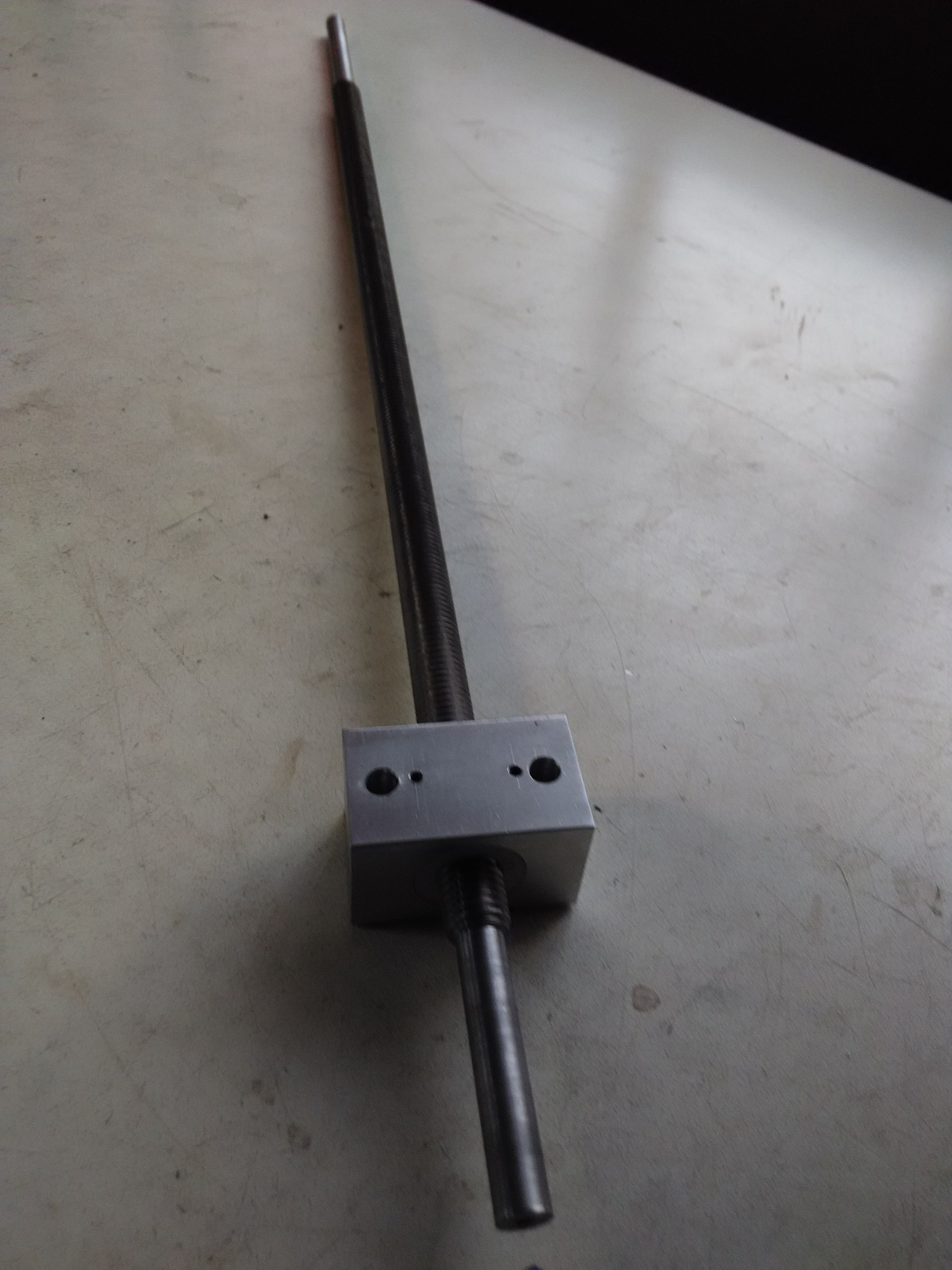

Ho inserito nel supporto chiocciola 2 grani per il fissaggio del teflon e ho preparato le due rastremature sulla vite dell' asse X.

Come approfondimento sulla lubrificazione in fase di tornitura, oggi mi sono accorto che utilizzando un WD40 e un olio similare ottenevo una superfice liscia e uniformemente levigata, mentre con l'uso di un olio da taglio come il supercutII della crc l'utensile si dimostrava molto più aggressivo però lasciava la superfice più rugosa. Il setup era avanzamento automatico 0,07 e placchetta widia con 660 giri/min.

Ciao Marco.

Rieccomi,
Vi mostro qualche piccolo passo che sono riuscito a fare in questi giorni passati, rubacchiando qua e la tempo alla mia pausa pranzo.

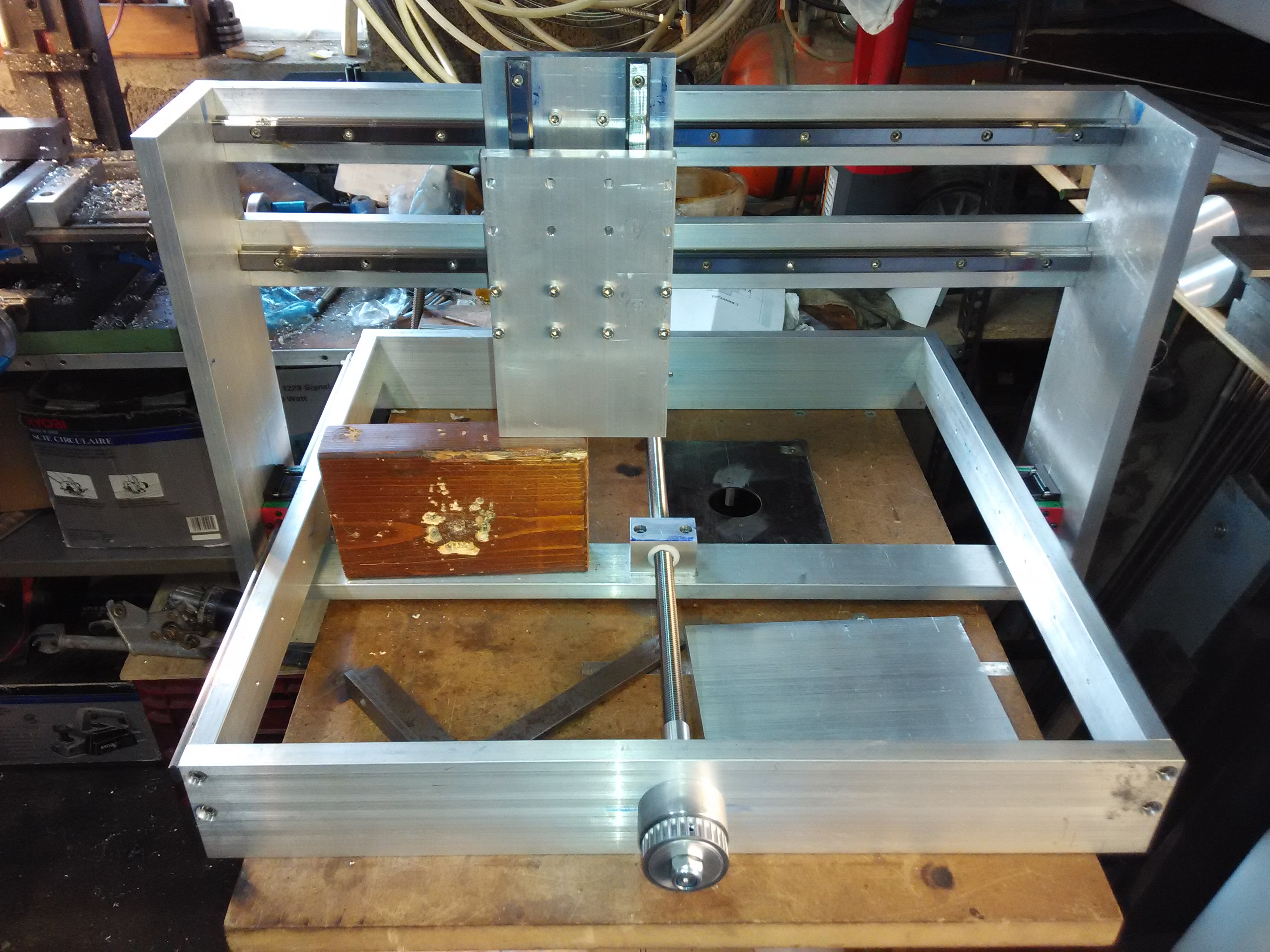

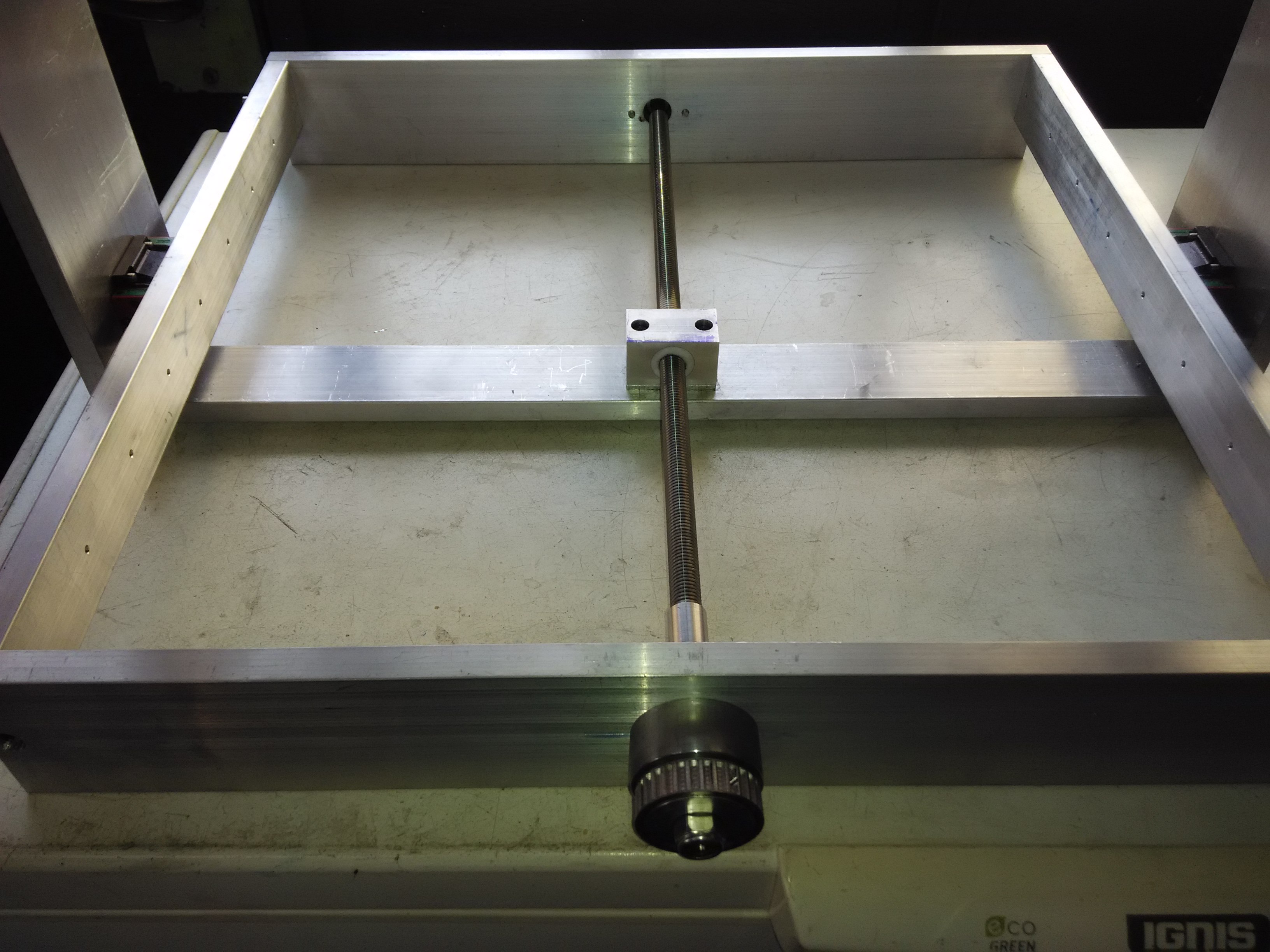

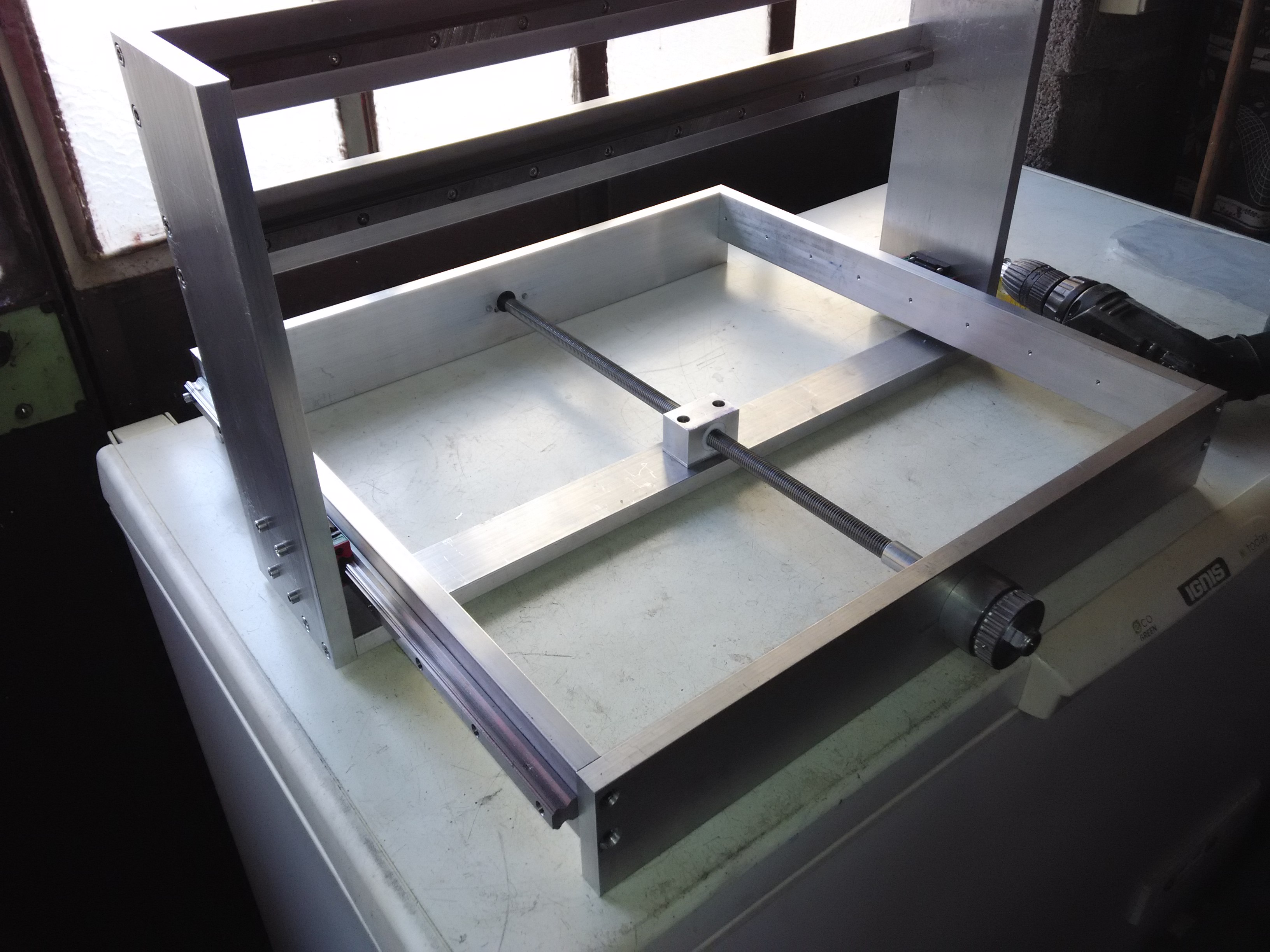

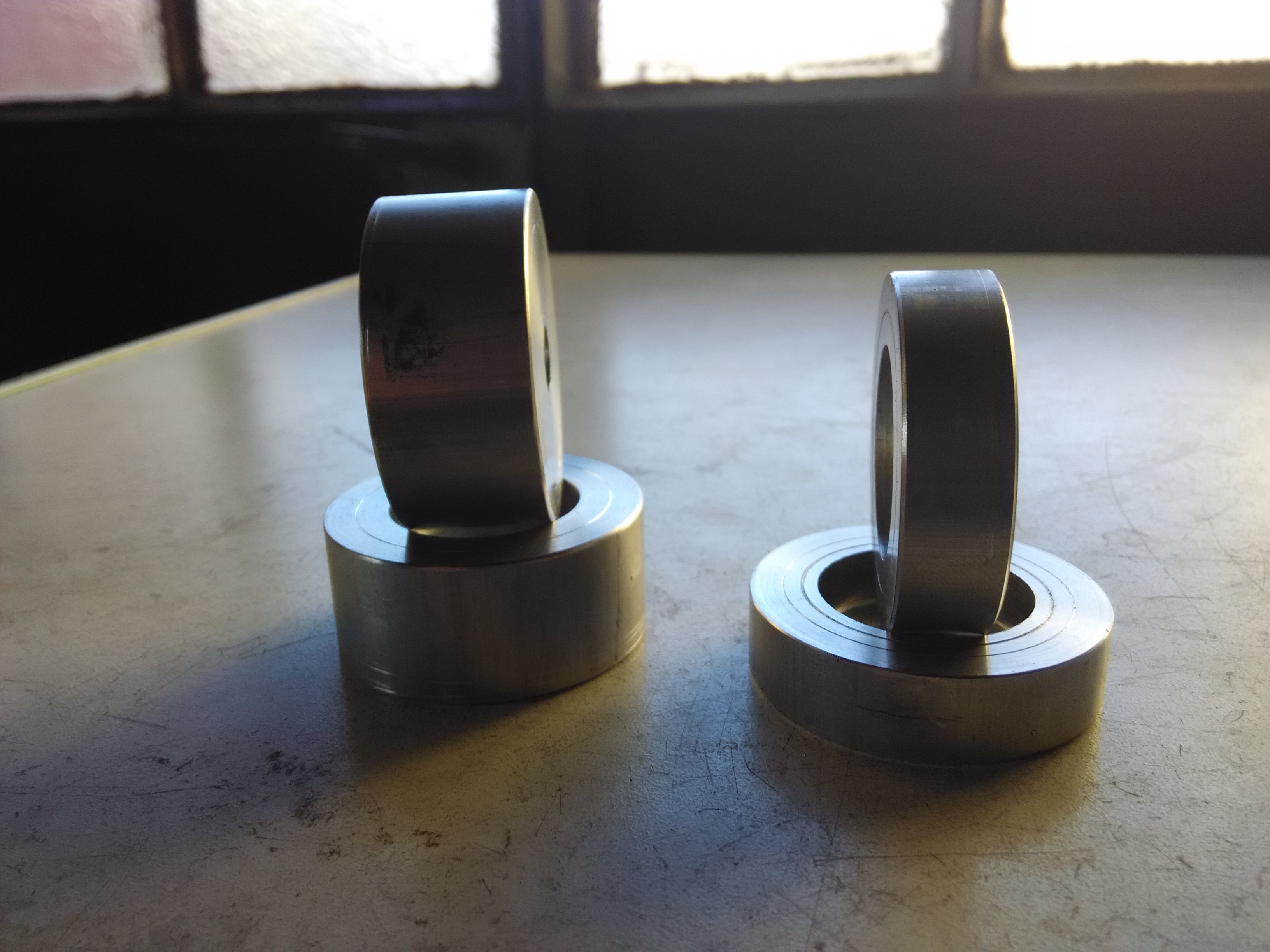

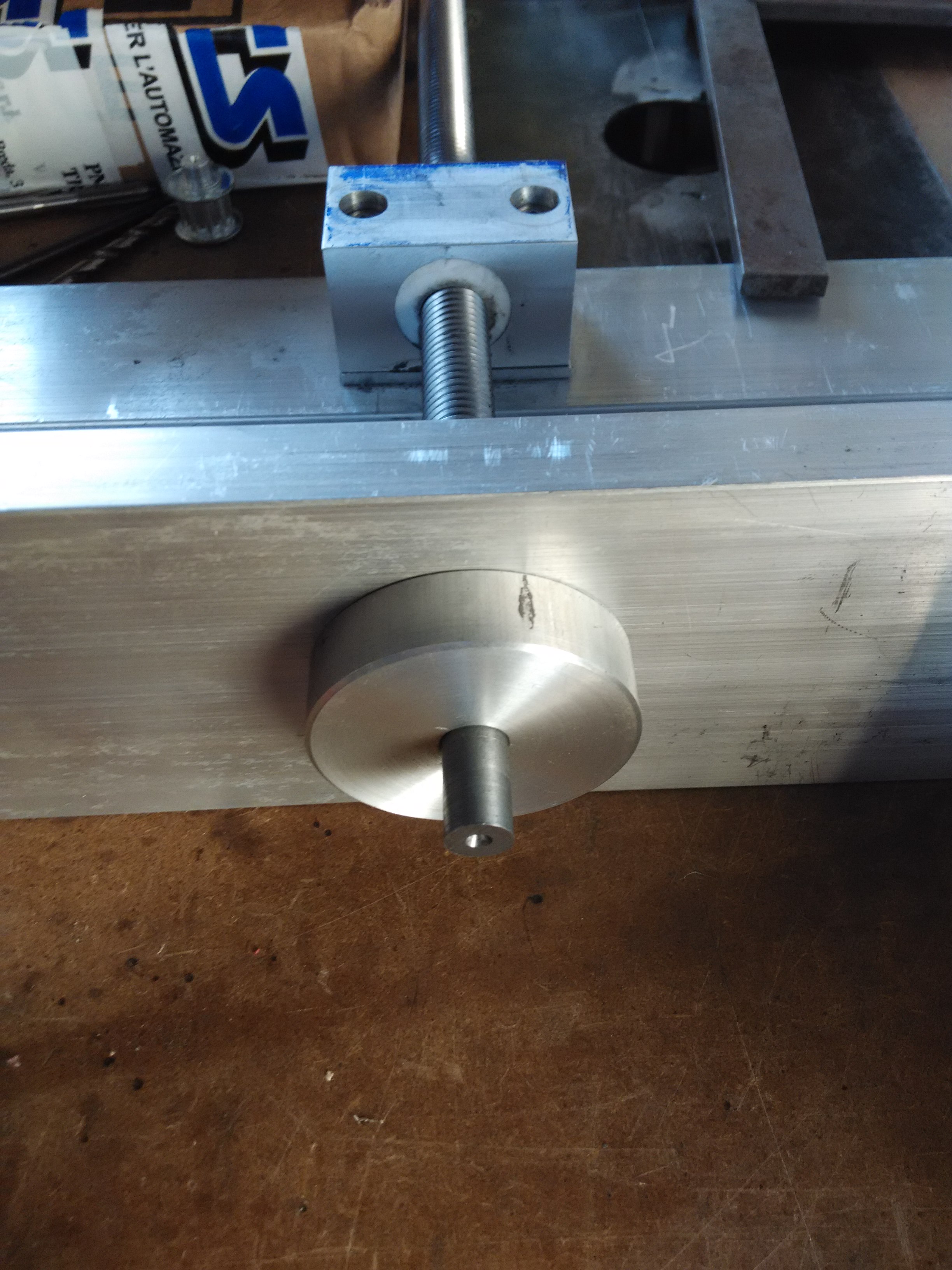

Semplicemente come tanti pezzi del Lego che sono andati al loro posto, ho assemblato l'assieme della vite dell'asse X, dopo aver terminato i supporti per i cuscinetti tanto forntale (lato puleggia), quanto posteriore, ho filettato le due estremità da 10ma della barra da 14 per poter inserire due dadi autobloccanti per tenere:
a: l'assieme vite madre ai doppi cuscinetti 7200 l'uno contrapposto all'altro.
b: correggere dal lato posteriore eventuali giochi che per ora non ci sono!
c: ho aggiunto per Megalomania un reggispinta anche nel lato posteriore.
Per poter movimentare il tutto ho lavorato una puleggia 30 denti ed ho predisposto il suo fissaggio con tre grani da 4mm posizionati a 120°.

A presto, Marco.

Buone feste a tutti quanti.

Ciao Mario, il banco di lavoro devo sempre lasciarlo libero quando me ne vado a lavorare seriamente , se no il giorno dopo mi danno da mangiare "parmigiana on ice", ultimamente lo uso solo per le fotografie. fine OT

La chiocciola con tutta probabilità andrà a muovere l'asse Y o l'asse Z, perchè come hai notato è sproporzionata alla mole di lavoro che deve fare, c'è da dire che guardando i vari video su youtube riguardanti la costruzione di cnc, ho individuato una ditta che vende ad ottimi prezzi l'insieme vite/chiocciola a ricircolo di sfere.
La misura della chiocciola che ho costruito è stata vincolata dalla dimensione dell' alluminio che avevo in casa e fino dopo l'epifania non mi metto a ordinare nulla, causa ritardi nella consegna, come sta capitando ad un pacco che ho spedito pochi giorni fa. .
Mi aveva intrigato molto la possibilità di creare una chiocciola rotante come quella di Giuseppe, ma per il tempo che riesco a dedicare alla costruzione di questo mio sogno/avventura o desistito e poi perchè lo spazio individuato per il suo fissaggio non è sufficiente.

Ciao Marco.

Hai visto Mario, mi hanno sfrattato dal congelatore !!!!!!!!!!

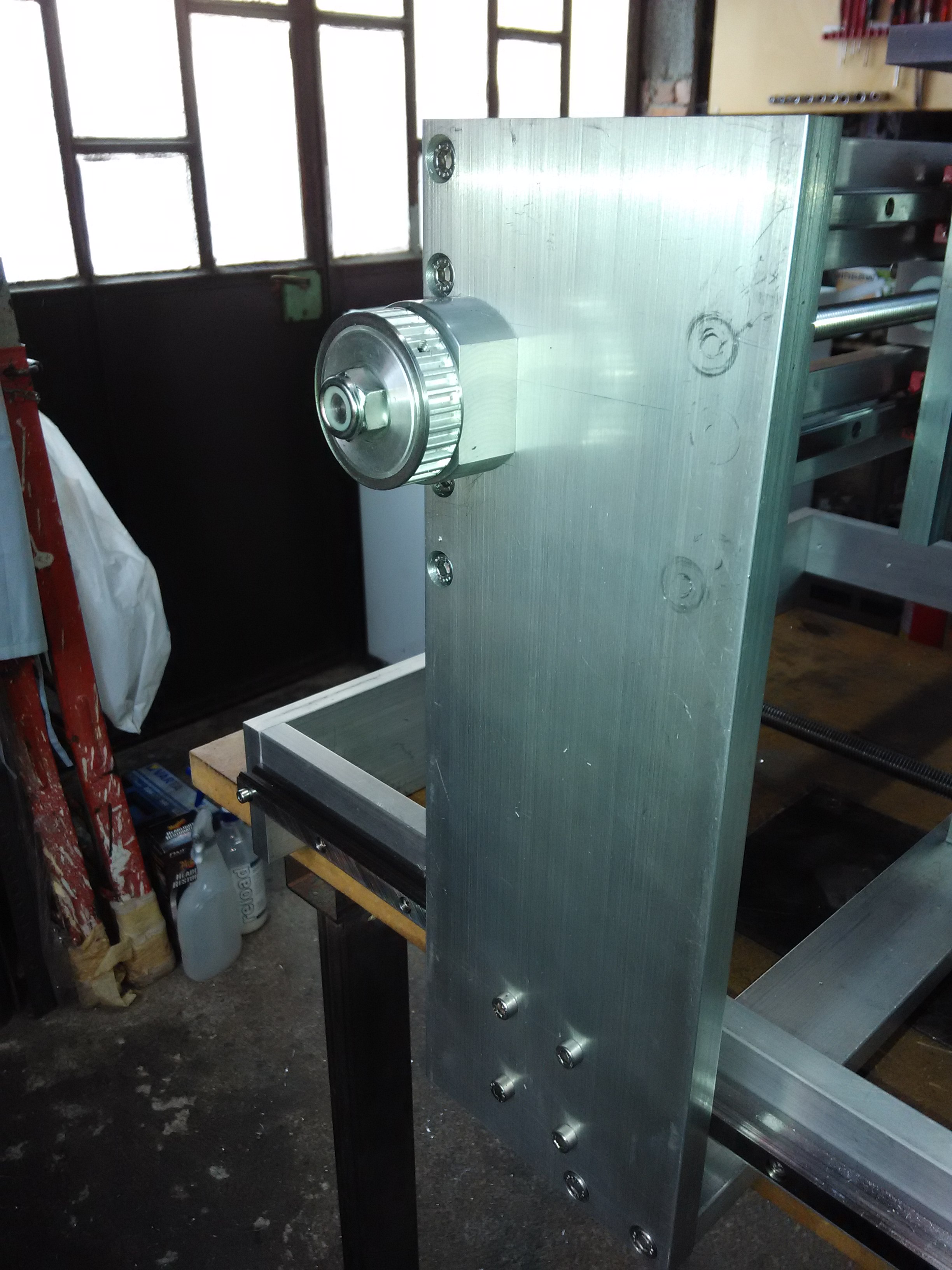

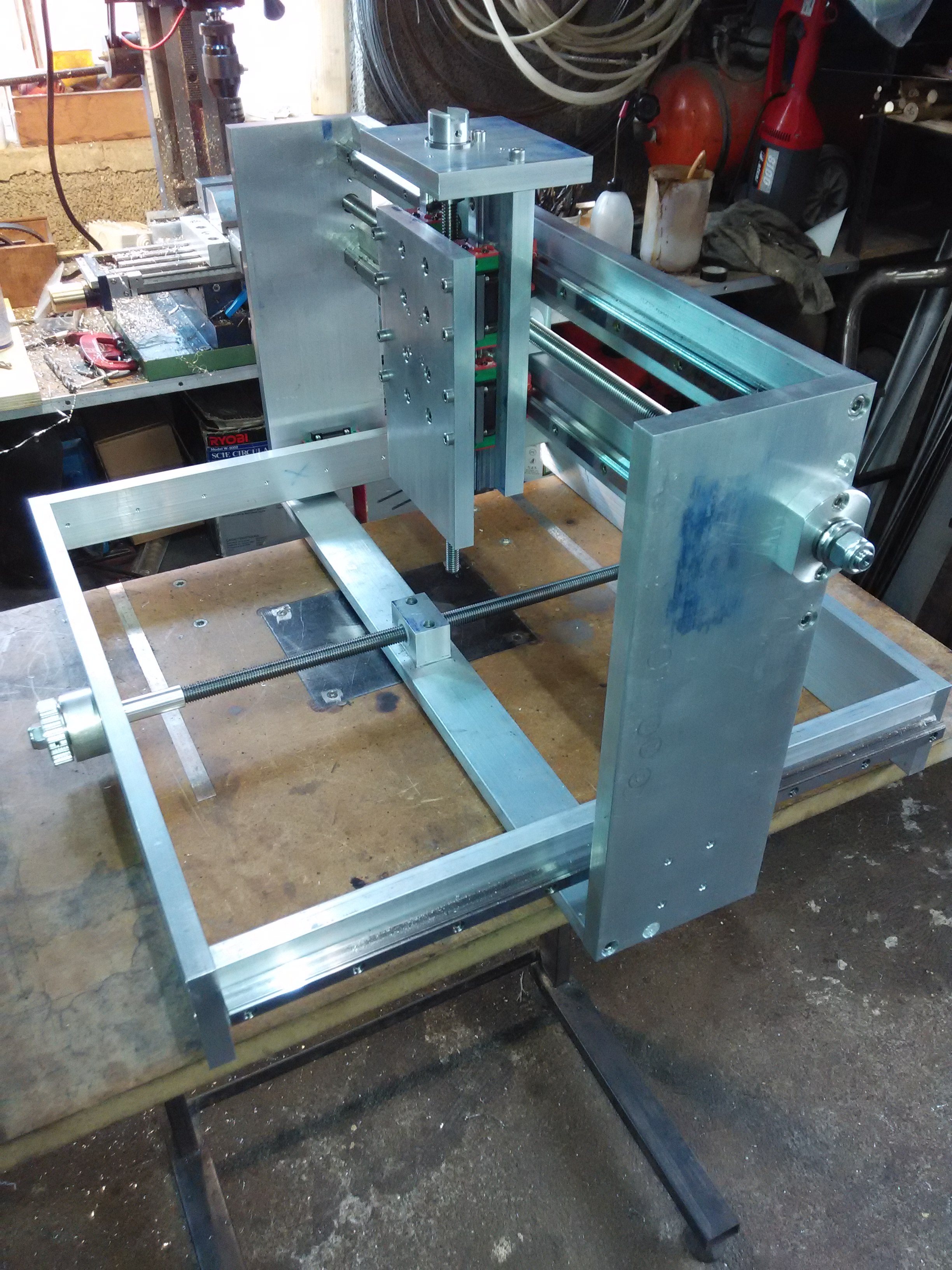

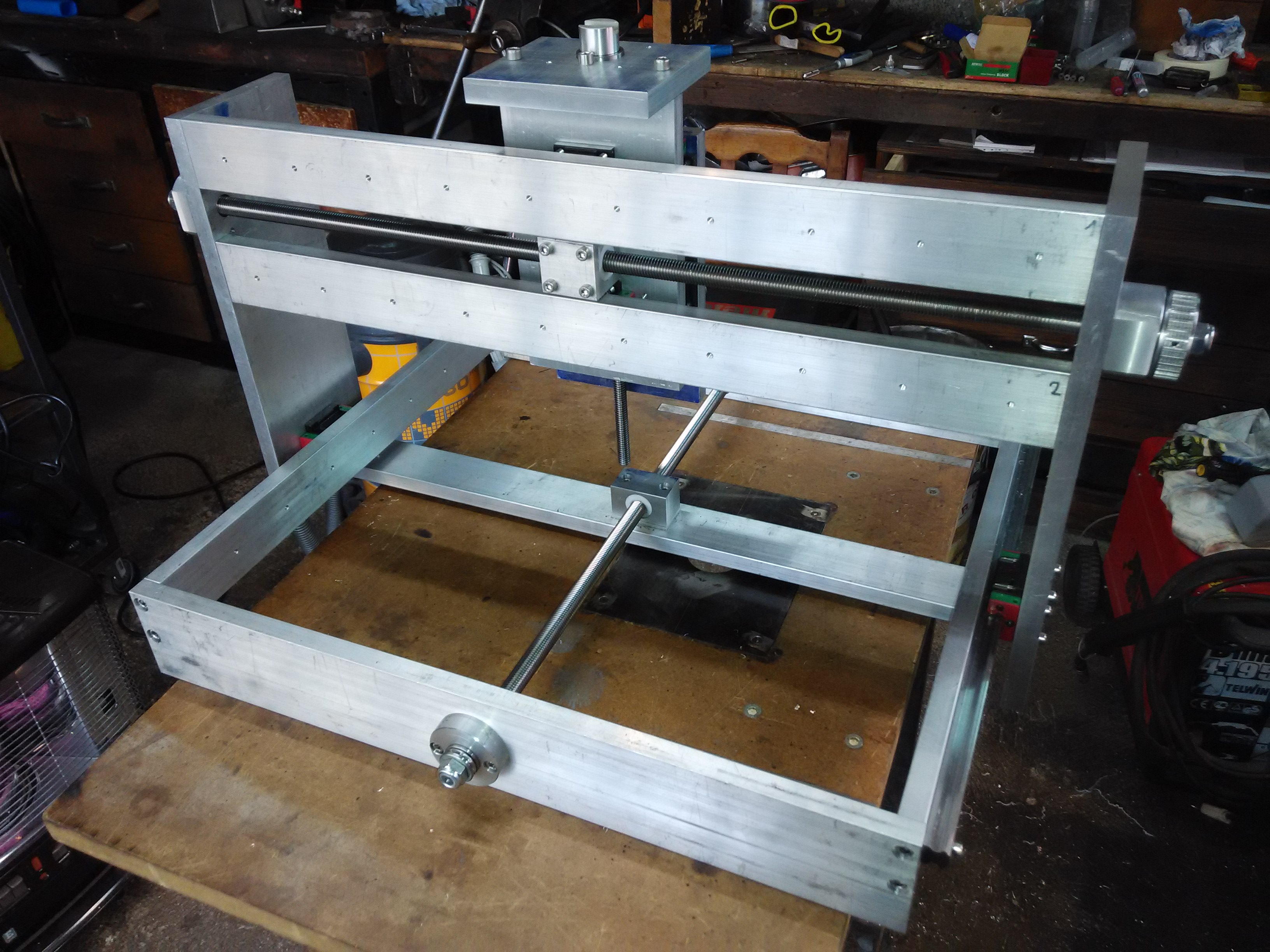

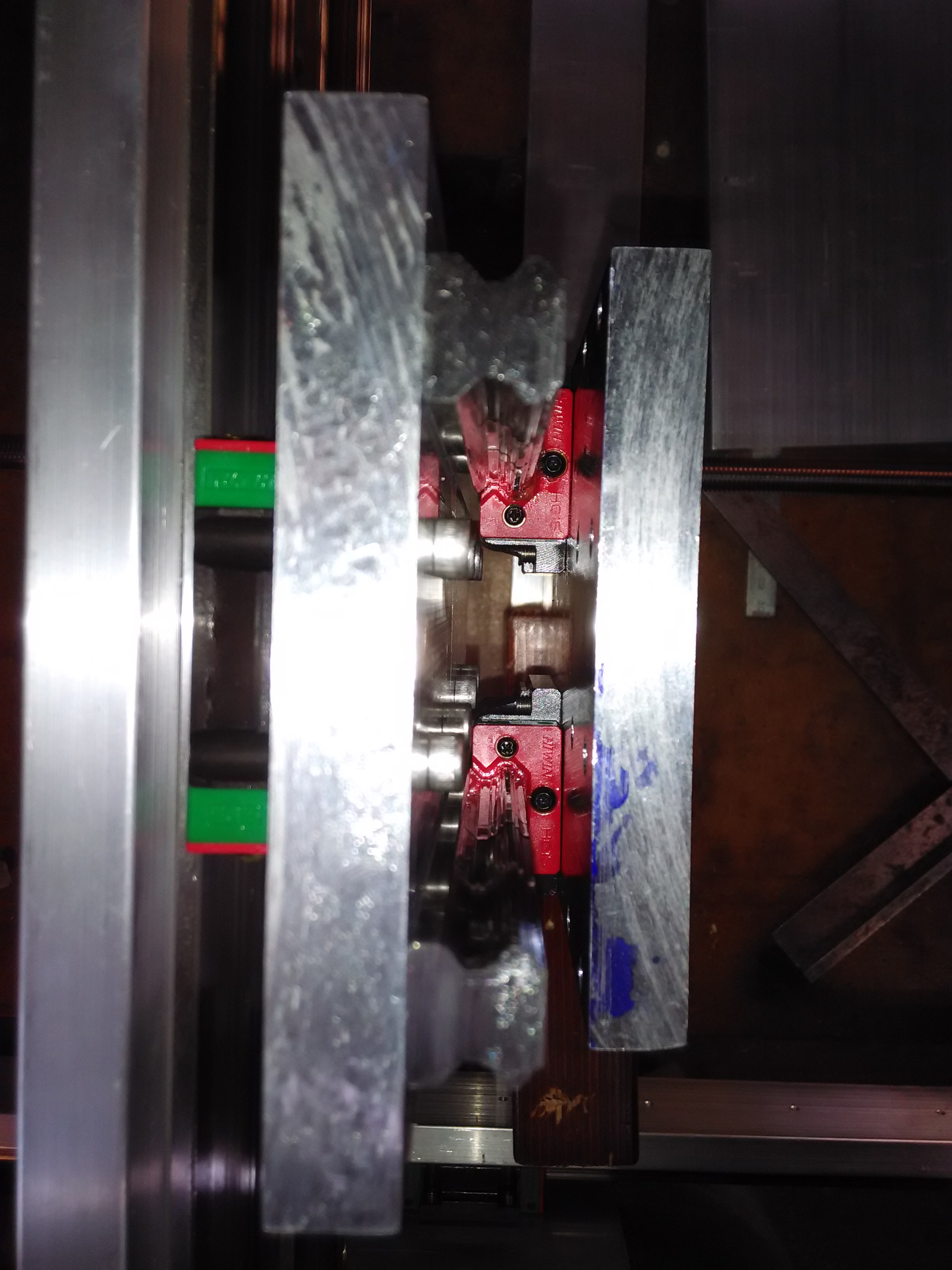

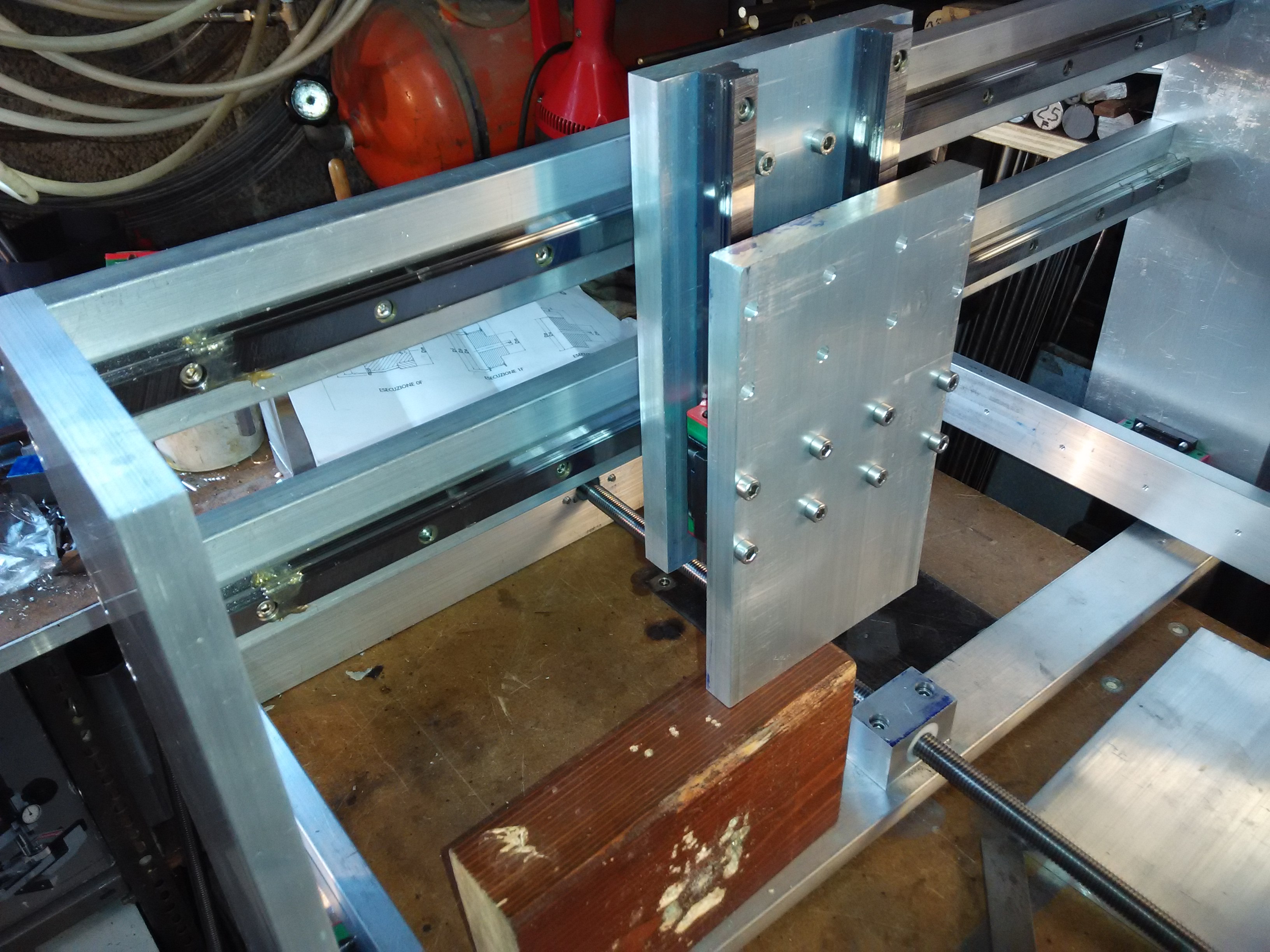

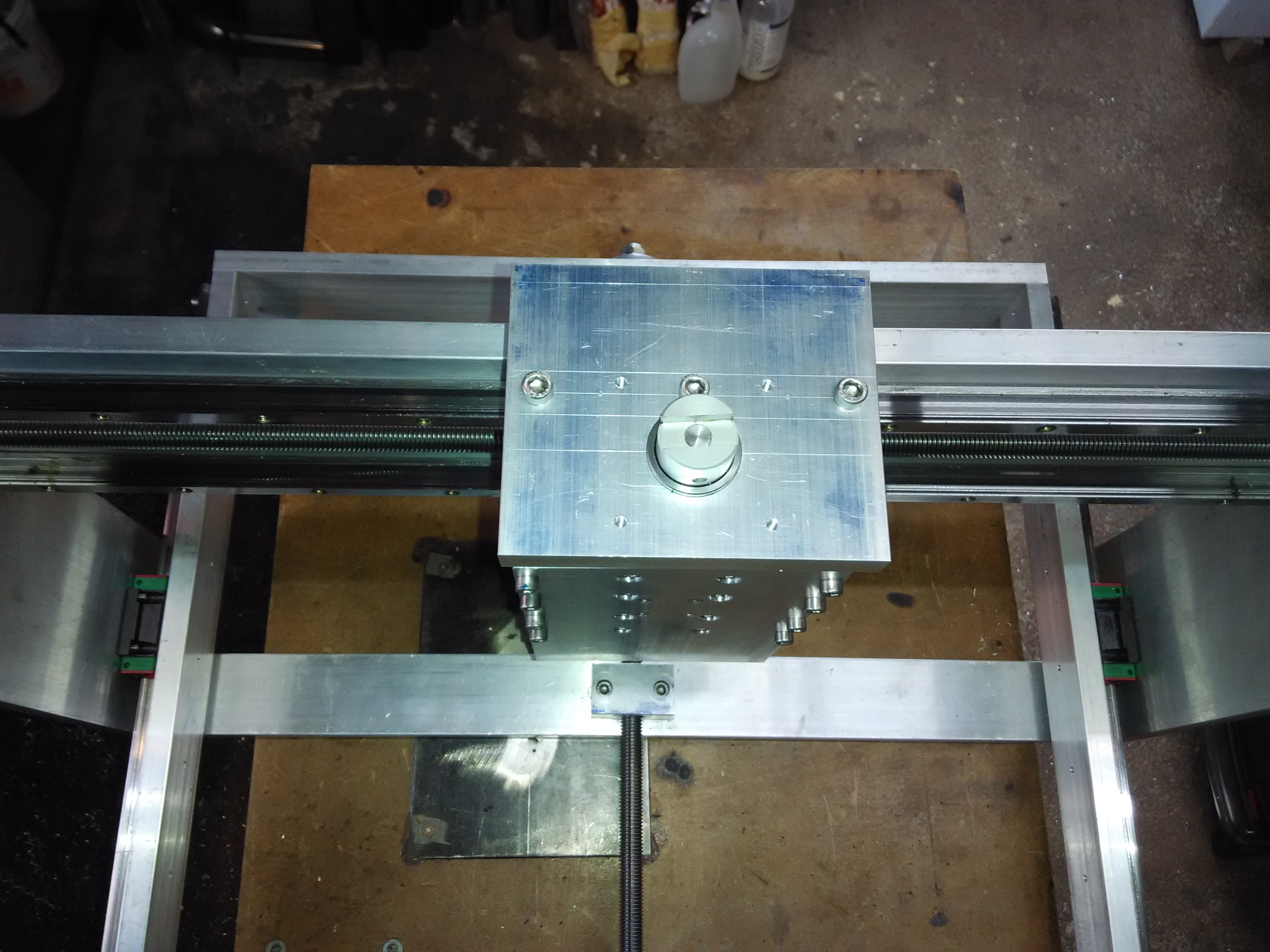

nelle fotografie seguenti si vede l'insieme da una vista laterale e da una frontale
