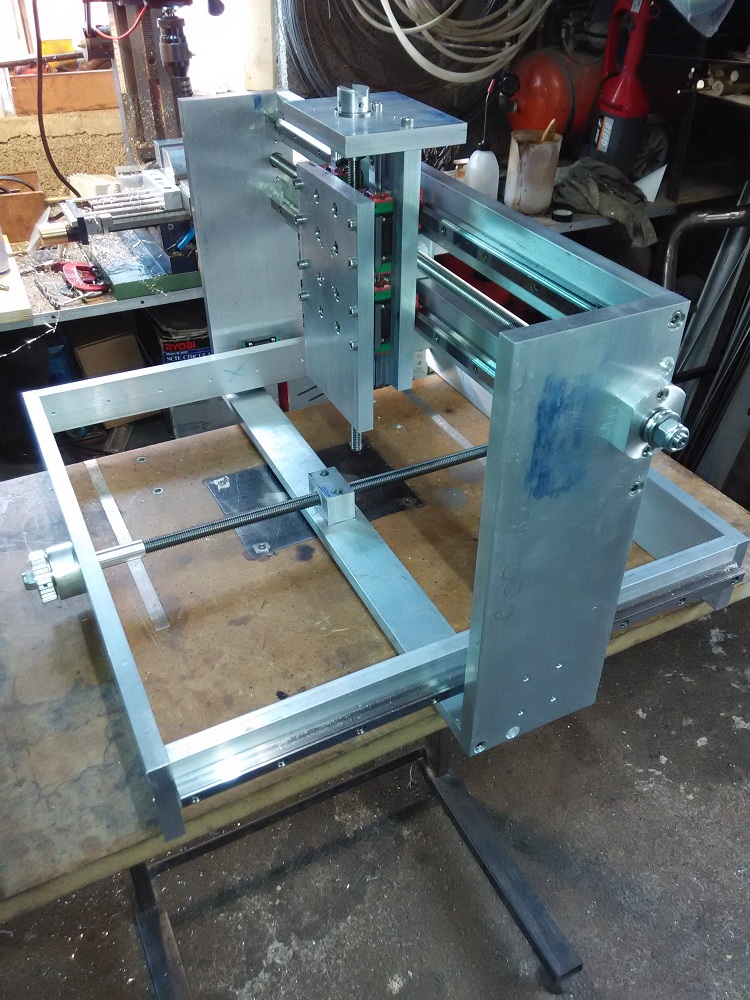

Autore ArgomentoPantografo CNC alluminio
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Pantografo CNC alluminio
il: February 19, 2015, 08:17
Cita:

Mi piace, mi sembra che ci sia anche .... sostanza a giudicare dagli spessori lavorati. Anche a te piacciono le cose SOLIDE.

ciao mario
Roy067
Tornitore provetto
Posts: 184
Permalink
Post Re: Pantografo CNC alluminio
il: February 19, 2015, 14:20
Cita:

Marco, sta venendo fuori veramente un bel lavoro ... volevo capire meglio come avevi realizzato i supporti per l'asse x sulla vite trapezia: sei partito da 2 pezzo da un pieno rotondo da 50 mm di alluminio e su questi hai ricavato la sede dei cuscinetti (30 x 9 mm) poi sull'altra faccia hai fatto le sedi per i cuscinetti assiali i 7200 se non sbaglio, questo è il partiocolare che vorrei capire meglio :-)
Grazie, Roy

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: February 20, 2015, 07:35
Cita:

Grazie dei complimenti, Mario e Roy,
Si Mario mi piacciono le cose solide e pesanti ;-) piccolo OT a mia mamma avevo costruito la paletta per i bisogni del gatto che pesava più del gatto ;-)
Ieri ho fatto il fissaggio per il motore dell' asse X, non regolabile come per la Y, ma che sicuramente devo rivedere, poi inserirò i finecorsa, dopodichè smonterò tutto per la verniciatura e allora potrò mettere tutte le misure dei singoli pezzi (Roy).

A presto Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: February 23, 2015, 22:24
Cita:

Ciao,

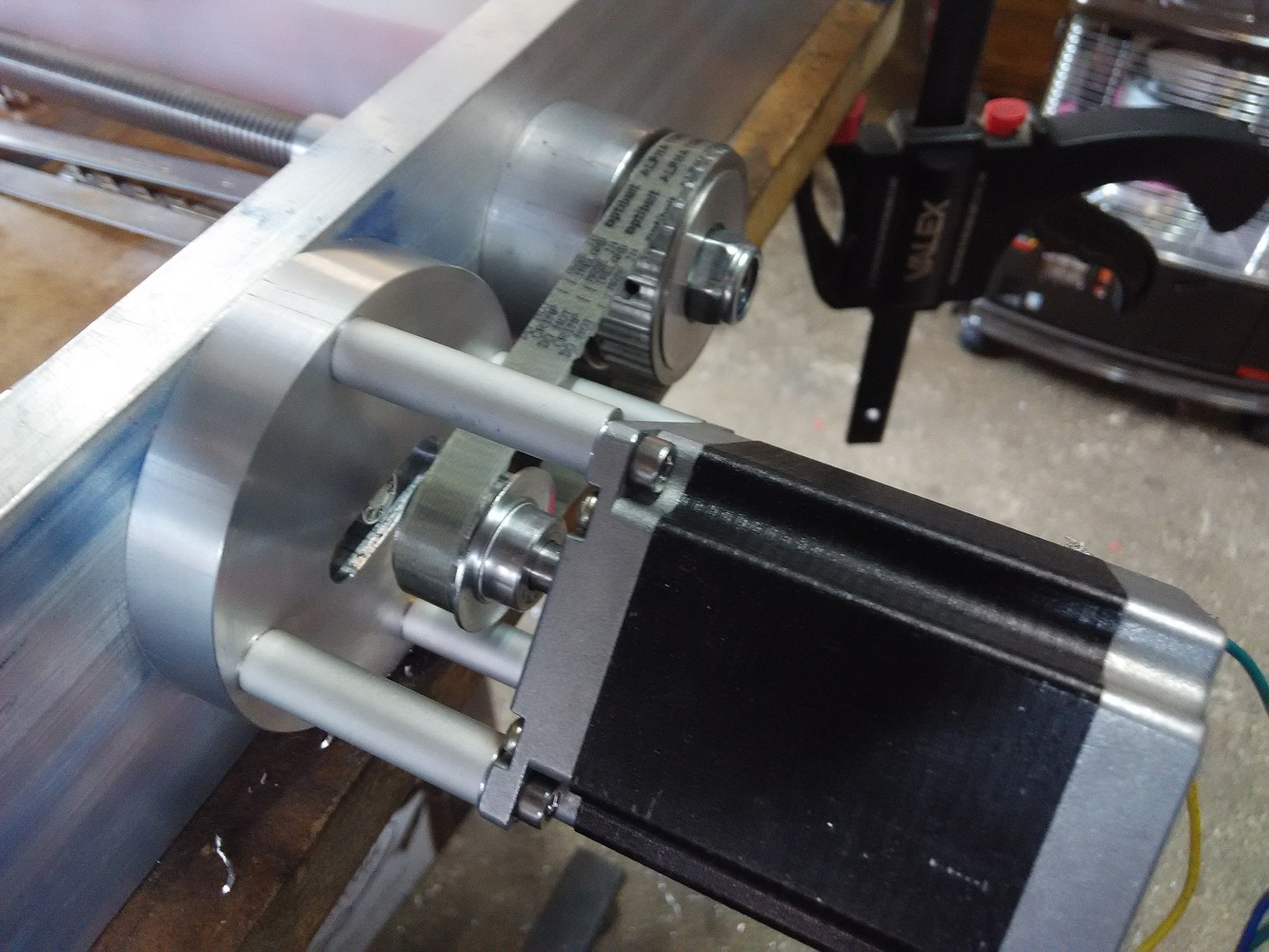

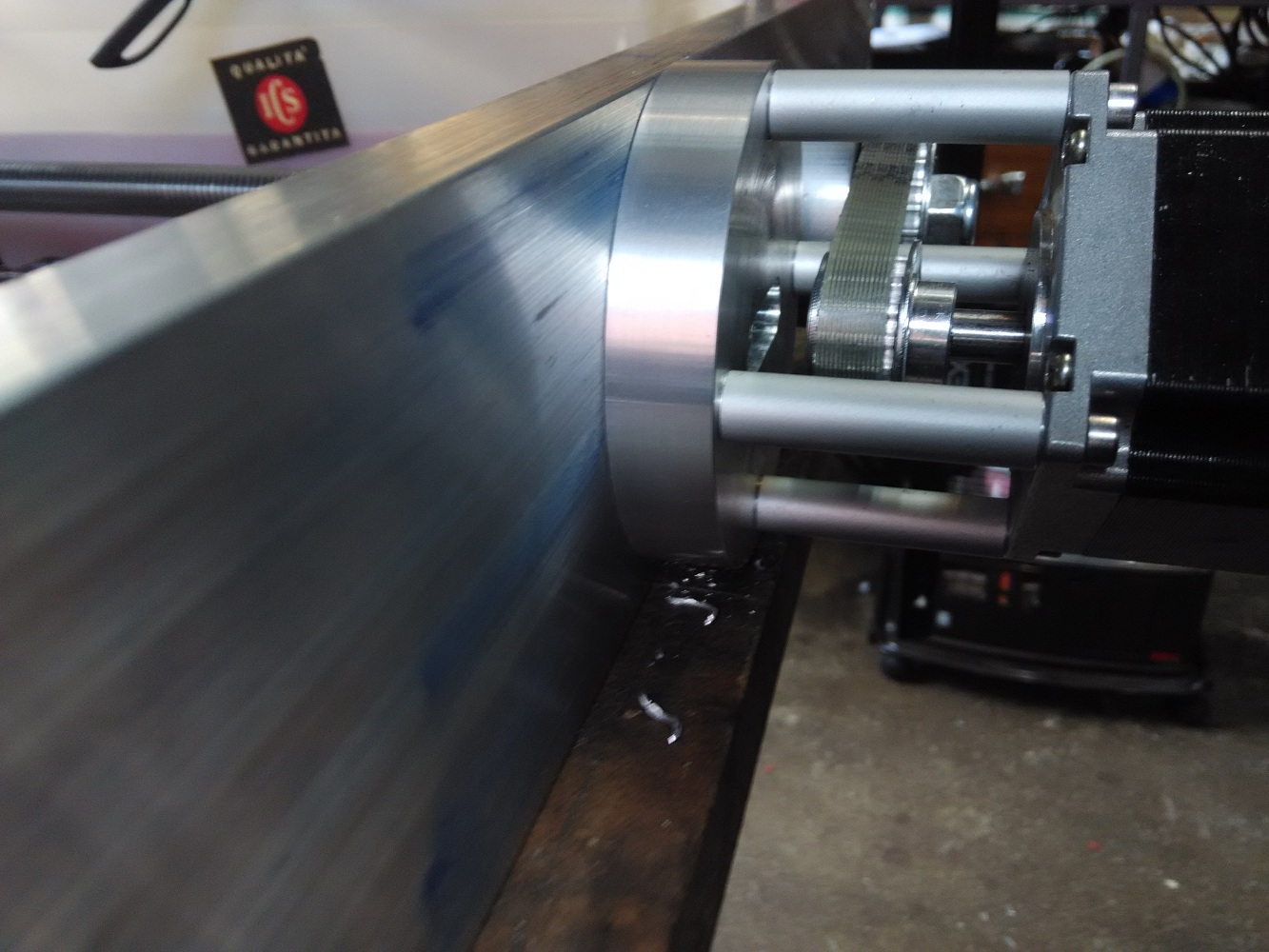

Questa mattina dopo aver fatto il pieno alla stufetta, ho incominciato, a troncare una fetta di 15mm di spessore da un tondo in alluminio di 80 mm di diametro.
Dopo averlo sfacciato, ho praticato un foro da 6mm per poterlo fissare al profilo frontale del mio pantografo e con una vite accuminata, attraverso i fori precedentemente filettati, ho segnato i punti di foratura per il motore nema 23 sulla fetta appena costruita. Lo stesso foro centrale l'ho utilizzato per inserirvi un albero portapezzo e dopo averlo messo sul tornio ho potuto ripulire la circonferenza della mia fetta di alluminio.
La lavorazione successiva a visto in opera la fresatrice per la preparazione dei fori filettati del motore e dell'asola che accoglie la vite testa esagonale da 6x30mm, l'asola si compone di un passante eseguito con fresa da 6mm, dopodichè con fresa da 10mm ho creato un ribassamento di 6,5mm per la vite, la vite dopo aver messo la cinghia in tensione verrà bloccata con dado autobloccante.

Un pò di foto, grazie Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: February 23, 2015, 22:32
Cita:

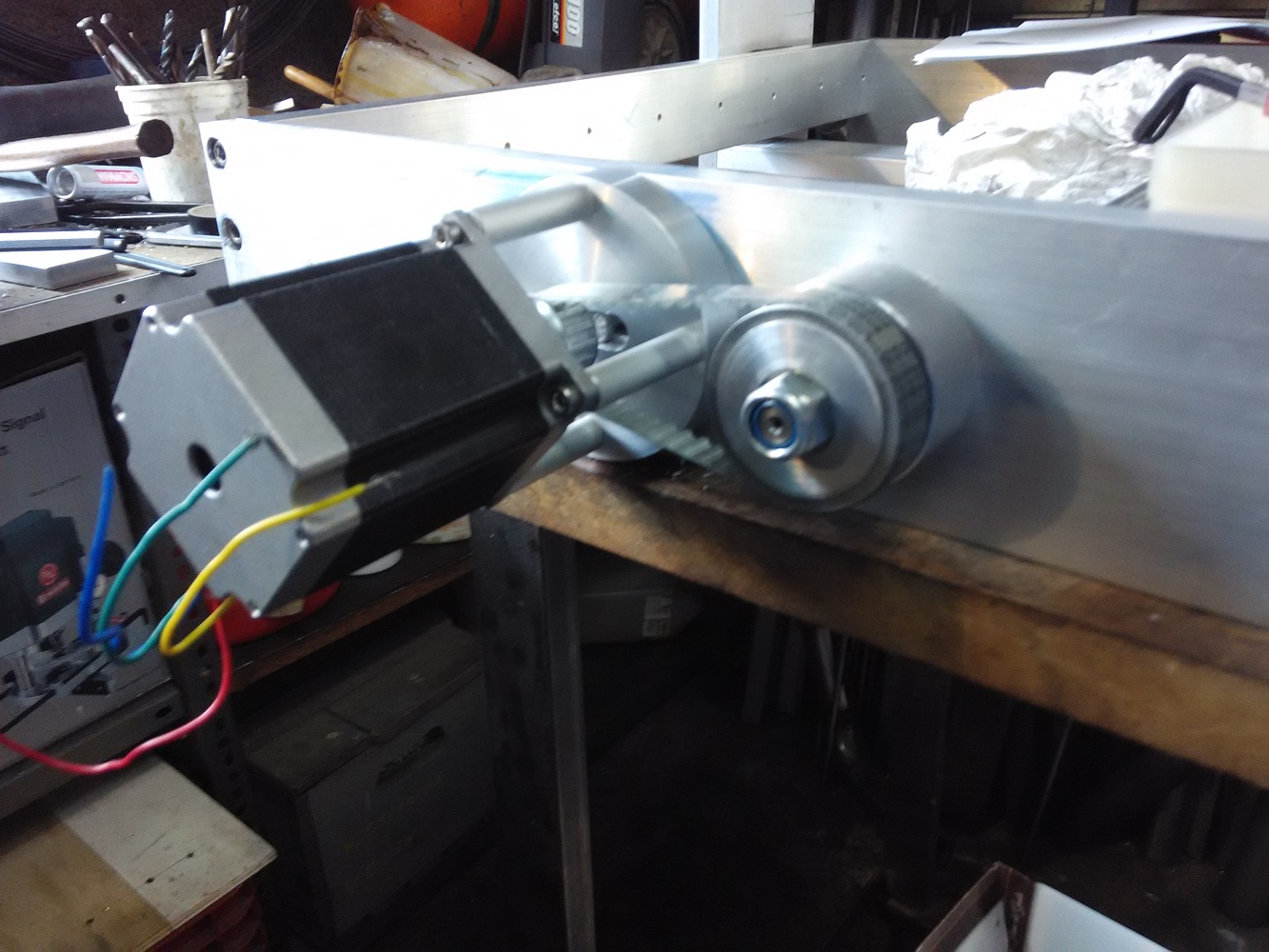

Il motore che vedete è il muletto per le prove, i distanziali li ho già accorciati di 10 mm.
Il piano lo vorrei fare in MDF da 30 mm di spessore poi fresando tutto intorno uno scalino di 10x10mm in modo da incassare il piano nella struttura, freserò anche la sede per le T-Track che mi serviranno per poter fissare i pezzi con il solito metodo dei dadi quadri e le staffe di fissaggio.

..... ..... ....... continua ......... ............ .......... ........

Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: February 23, 2015, 22:40
Cita:

@ Roy067
Ciao, ho dato uno sguardo al portacuscinetti, riassumendo:
tondo alluminio diametro 50mm spessore 20mm, foro centrale 15mm da tutte e due i lati ho tornito una sede di 30mm per una profondità di 9mm e cosi ho alloggiato i due cuscinetti 7200 contrapposti l'uno all'altro.
Per il cuscinetto 6200 stessa lavorazione, ma solo su una faccia, per mia megalomania ho applicato un cuscinetto reggispinta in appoggio sul portacuscinetto, credo si veda nelle fotografie precedenti se no farò un dettaglio di tale elemento.

Ciao Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: February 23, 2015, 22:46
Cita:

dettaglio del lato opposto alla puleggia.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: February 25, 2015, 07:34
Cita:

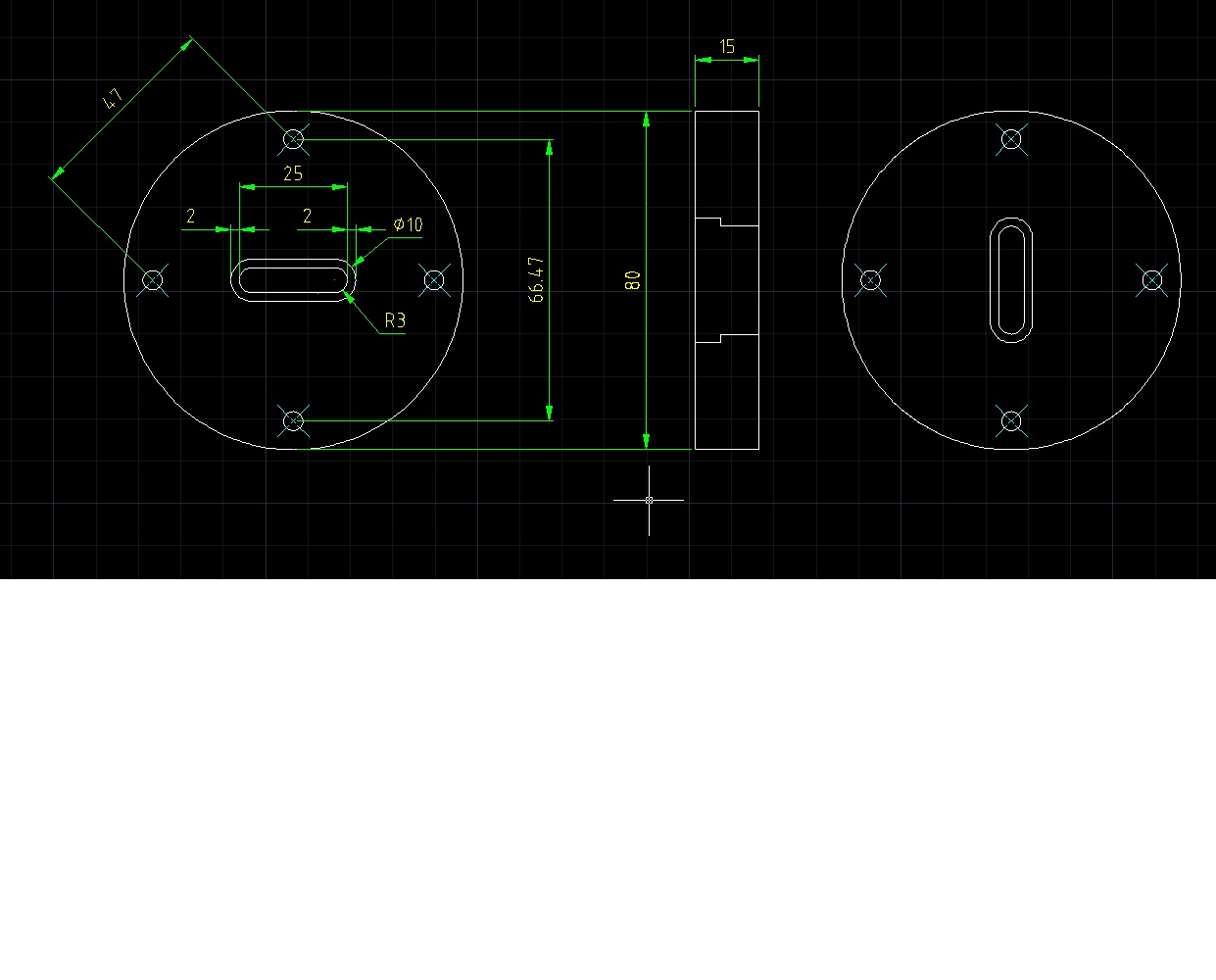

piastra di fissaggio per motori nema 23.
materiale alluminio.

Ciao
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: February 26, 2015, 07:27
Cita:

Ho corretto le misure delle pulegge nel post del 26 gennaio.
Ho adottato pulegge da 30z e da 15z

Ciao Marco.
Roy067
Tornitore provetto
Posts: 184
Permalink
Post Re: Pantografo CNC alluminio
il: February 26, 2015, 14:12
Cita:

Grazie Marco per i dettagli :-)
Roy
