Autore ArgomentoPantografo CNC alluminio
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: May 20, 2015, 13:26
Cita:

Ciao Mario, il Kress lo montato e guardato in religioso silenzio, ero curioso di vedere se avevo sbagliato il foro del supporto ;-) invece tutto bene.
Il blu Ceriani non era voluto, ma visto che ci siamo e piace procedo con questa tinta Ral.

Ciao Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: June 12, 2015, 21:50
Cita:

Ciao,

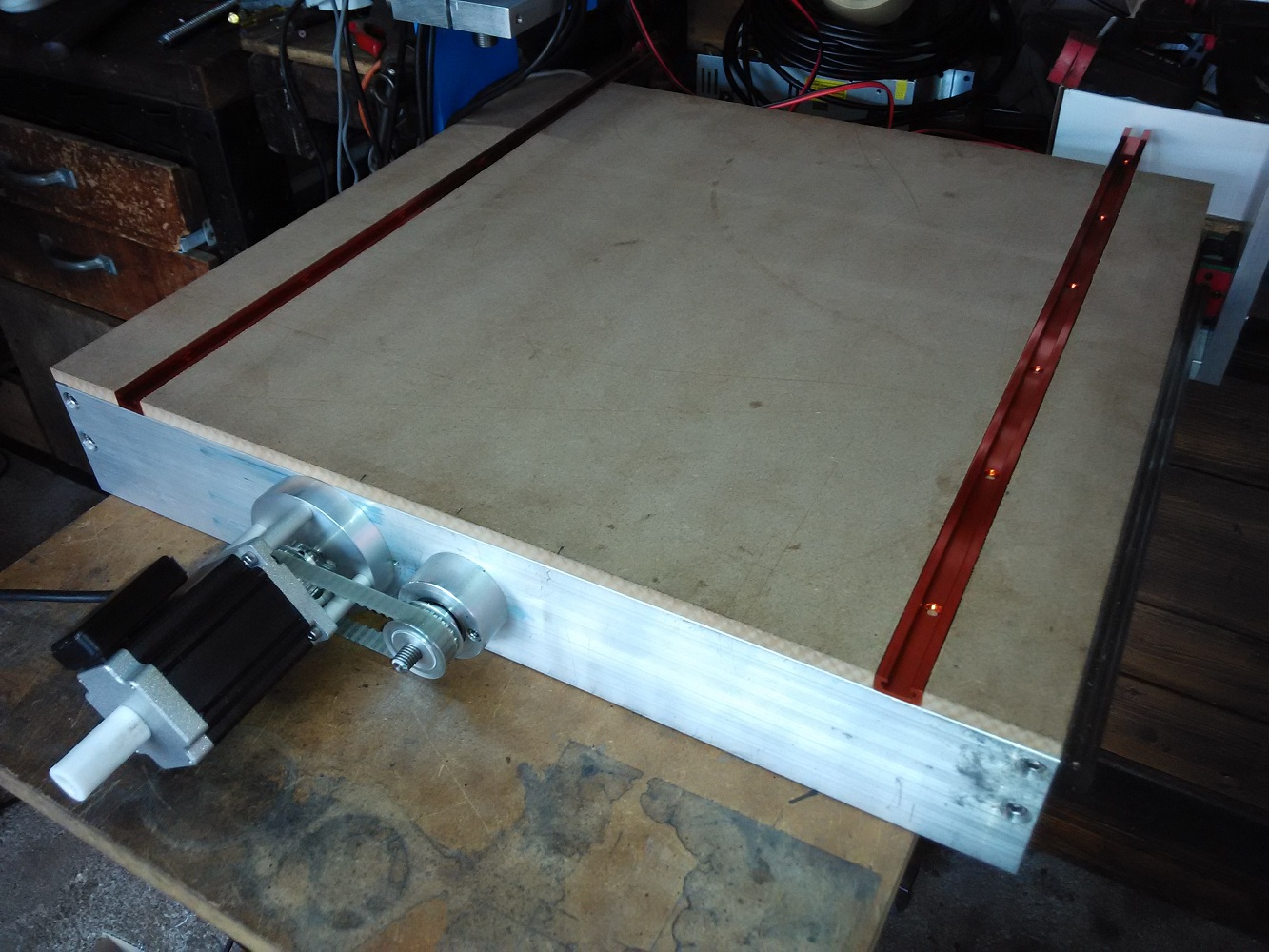

lentamente proseguo con la costruzione della mia piccolina, dopo aver usato come piano di appoggio, per un mesetto buono, il futuro piano della cnc, è venuto il momento di metterci le mani sopra .. ... anche la fresatrice ;-) .
Per prima cosa dallo spessore di 25 mm ho tolto 15mm tutto intorno al piano, per una fresata di altrettanti 15 millimetri così che il piano entra perfettamente nel telaio in alluminio.

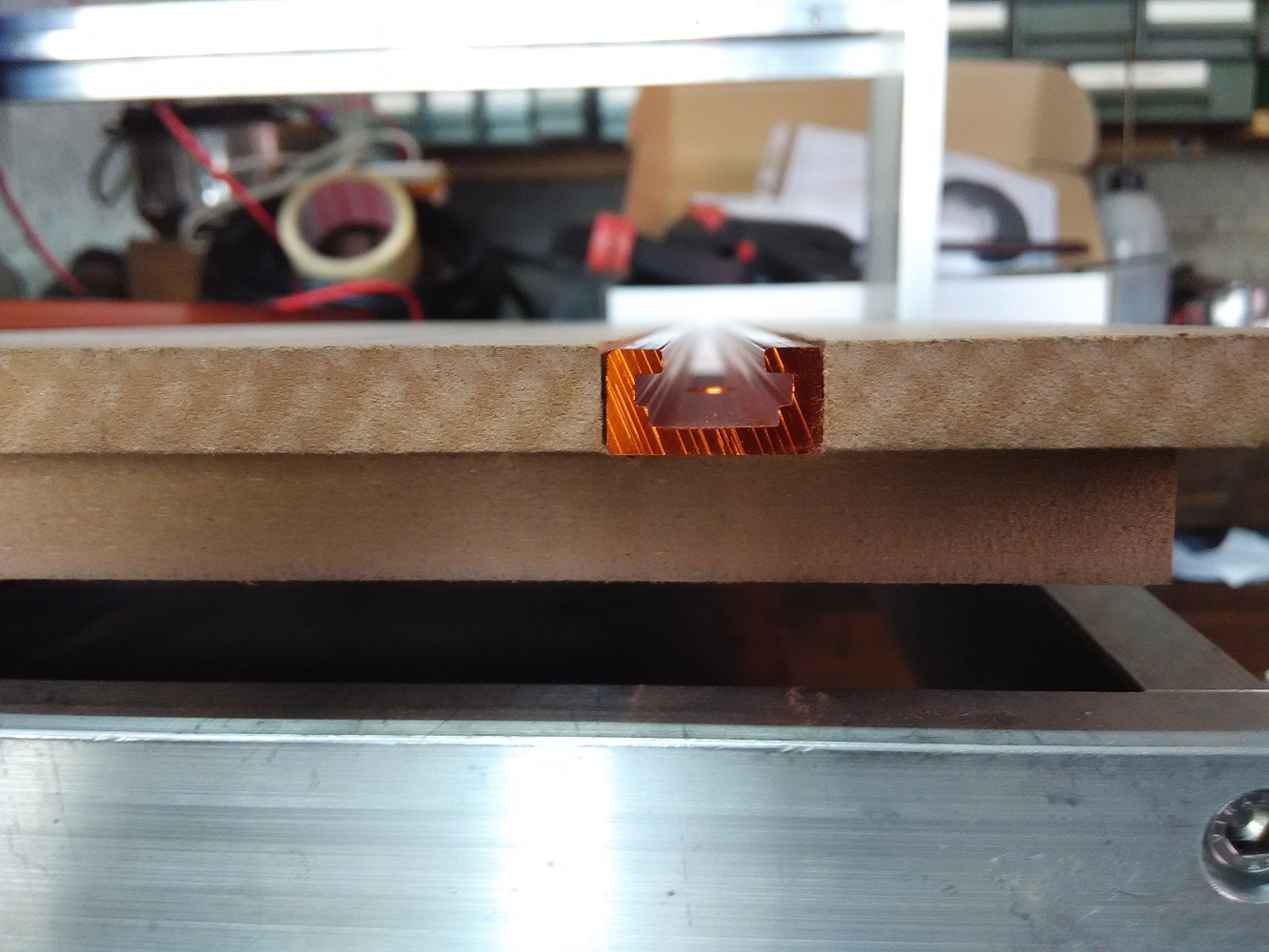

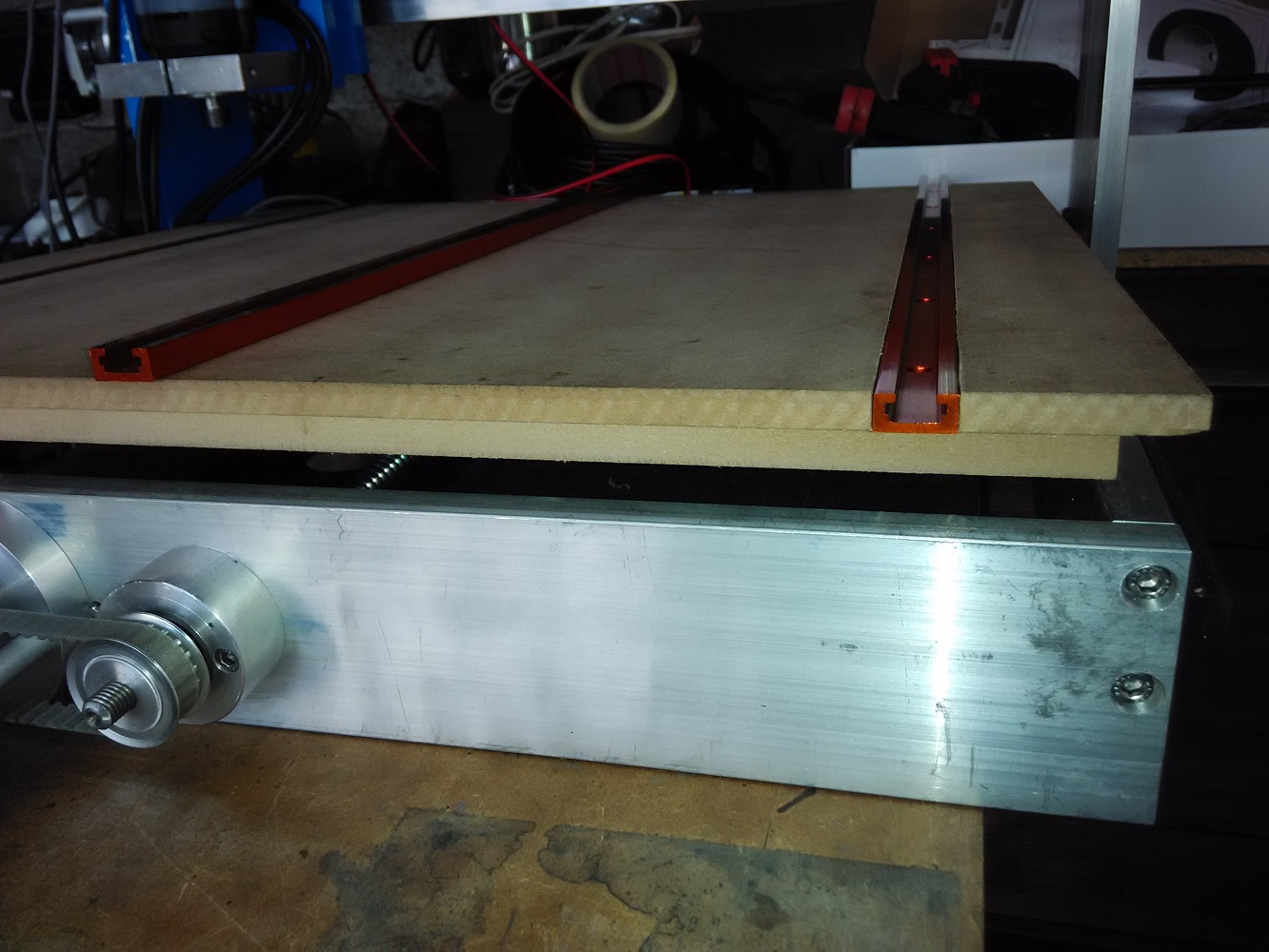

In seconda battuta ho provveduto a fresare il piano in direzione "Y" per alloggiare le t-track e per questa settimana ho potuto solo preparare gli incassi per le guide esterne, per la centrale arriverà il suo tempo settimana prossima.

Vi lascio alle immagini e buon Weekend, Marco.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Pantografo CNC alluminio
il: June 12, 2015, 23:31
Cita:

Non conoscevo l'esistenza delle t-track, si impara sempre qualcosa di nuovo. Il piano è in Medium Density ?
Ciao mario
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: June 12, 2015, 23:57
Cita:

Ciao Mario, io le ho acquistate on-line, poi guardando il loro sito ho scoperto che sono tuoi concittadini: Ferramenta Trifiletti, C.so San Maurizio, 63 10124 Torino
il piano per ora, si è in MDF forse verrà sostituito con un piano scanalato.

Ciao Marco.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Pantografo CNC alluminio
il: June 13, 2015, 00:01
Cita:

E pensare che ci passo davanti quasi tutti i giorni.....!
ciao mario
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: June 15, 2015, 22:51
Cita:

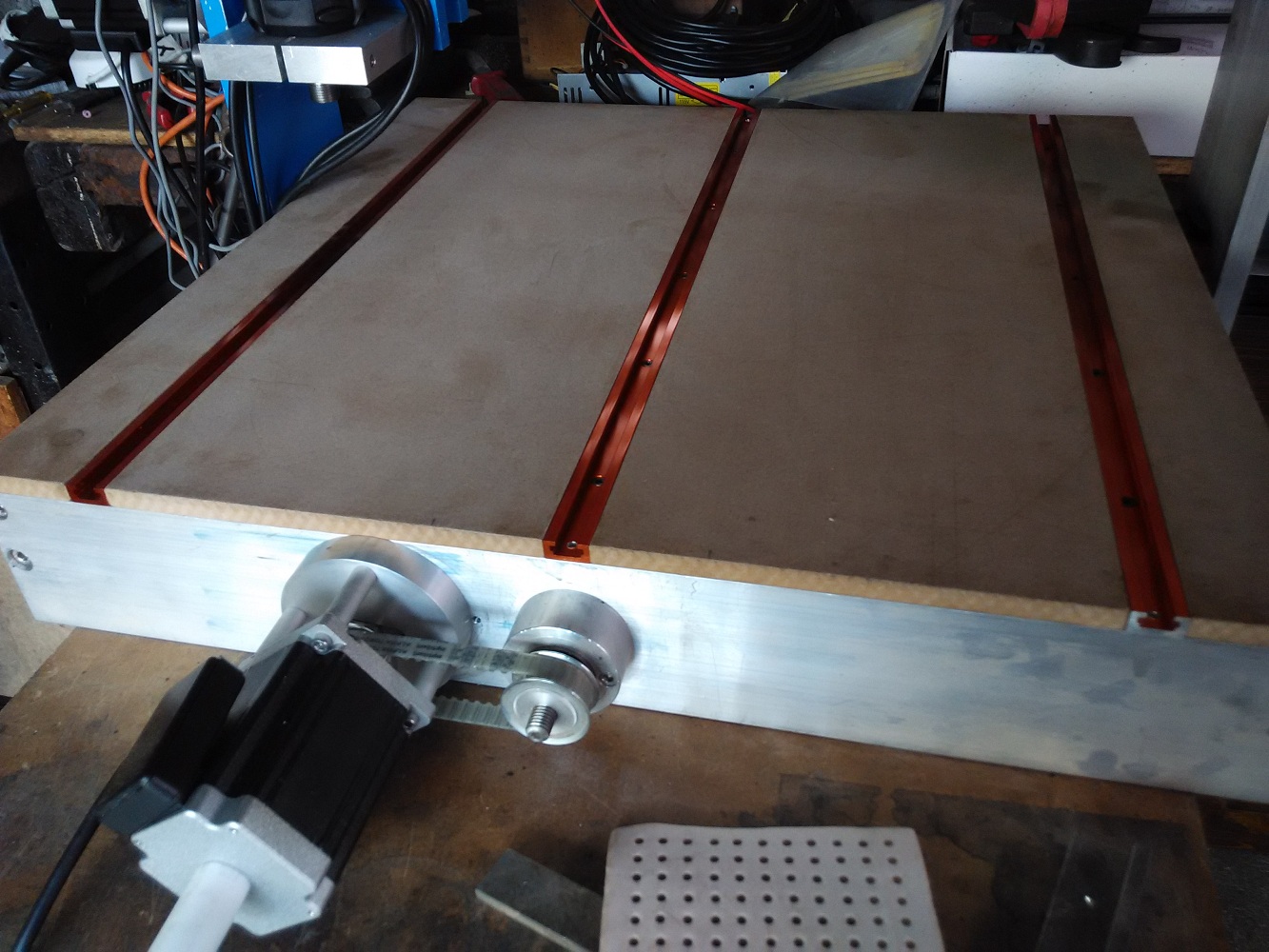

Piccolo aggiornamento,
Ho fresato il piano per incassare la guida che mancava all'appello, ho anche provveduto a forare e filettare sei fori corrispondenti all'estremità delle guide per il fissaggio del piano stesso alla struttura della CNC, mancano ancora almeno due fori da eseguire su entrambi i laterali dell MDF per stabilizzare il piano alla struttura.

Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: June 15, 2015, 22:59
Cita:

Tanto per distrarmi dalla conclusione della realizzazzione della CNC, ecco arrivato un piccolo gadget ;-)
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Pantografo CNC alluminio
il: June 16, 2015, 09:59
Cita:

Ciao Marco,
che è??? Vedo due fili che sporgono ,uno rosso, l'altro nero, dovrebbe esserci un motorino cc, dentro, ma il resto, che è? a cosa serve?
ciao Giuseppe.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: June 16, 2015, 13:17
Cita:

No Giuseppe, è un laser con fascio luminoso a croce, cercherò di posizionarlo accanto al mandrino per poi avere un riferimento offset dal centro dell'utensile.

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Pantografo CNC alluminio
il: June 16, 2015, 20:47
Cita:

Ciao Marco,
sta venendo fuori proprio un bell'attrezzo: base in dural, viti a ricircolo, motore della Kress: hai fatto 30, fai 31!!! dota la tua macchina di un piano scanalato: penso che alla fine ne sarai ancora più soddisfatto.
Saluti Giuseppe.
