Autore ArgomentoPantografo CNC alluminio
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: June 16, 2015, 21:39
Cita:

Giuseppe, stai cacciando il dito e tutta la mano nella piaga ;-) , non ti nascondo che il piano scanalato è nei miei pensieri e se avete capito che personaggio sono a breve lo vedrete prima far capolino nel mio garage/laboratorio e poi sulla macchina.
Il piano in MDF mi serve per eseguire al più presto un lavoretto, diciamo entro Agosto, spero :-)
Oltre al fatto che qualche lavorazione richiederà l'uso di emulsione e l'MDF avrebbe dei problemi, quindi piano scanalato siiiiiiiiii !!!!!!!!!!!
:-( per ora il gommaio mi ha prosciugato, attendo tempi migliori ;-) ;-)

Ciao Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: June 17, 2015, 21:24
Cita:

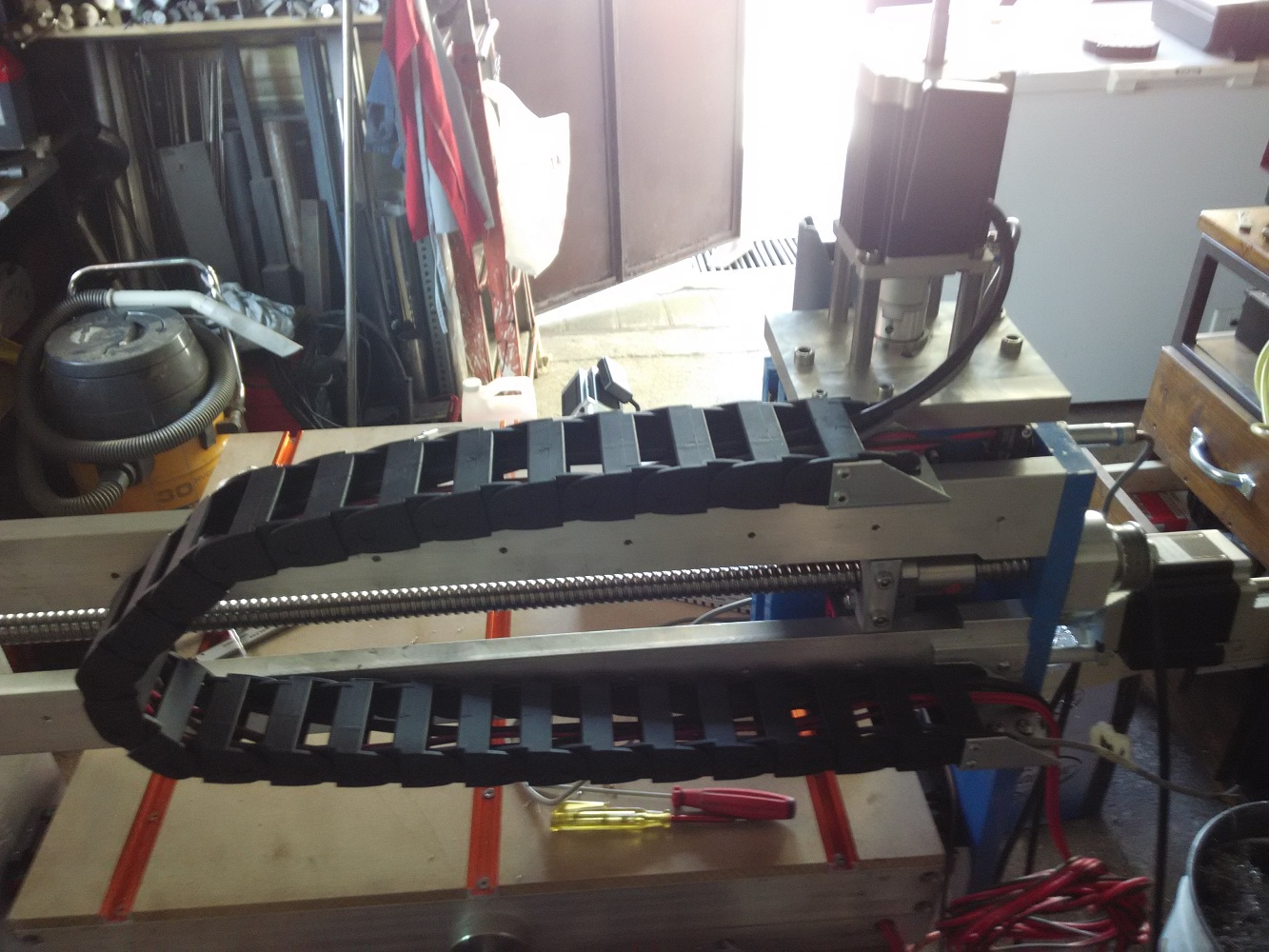

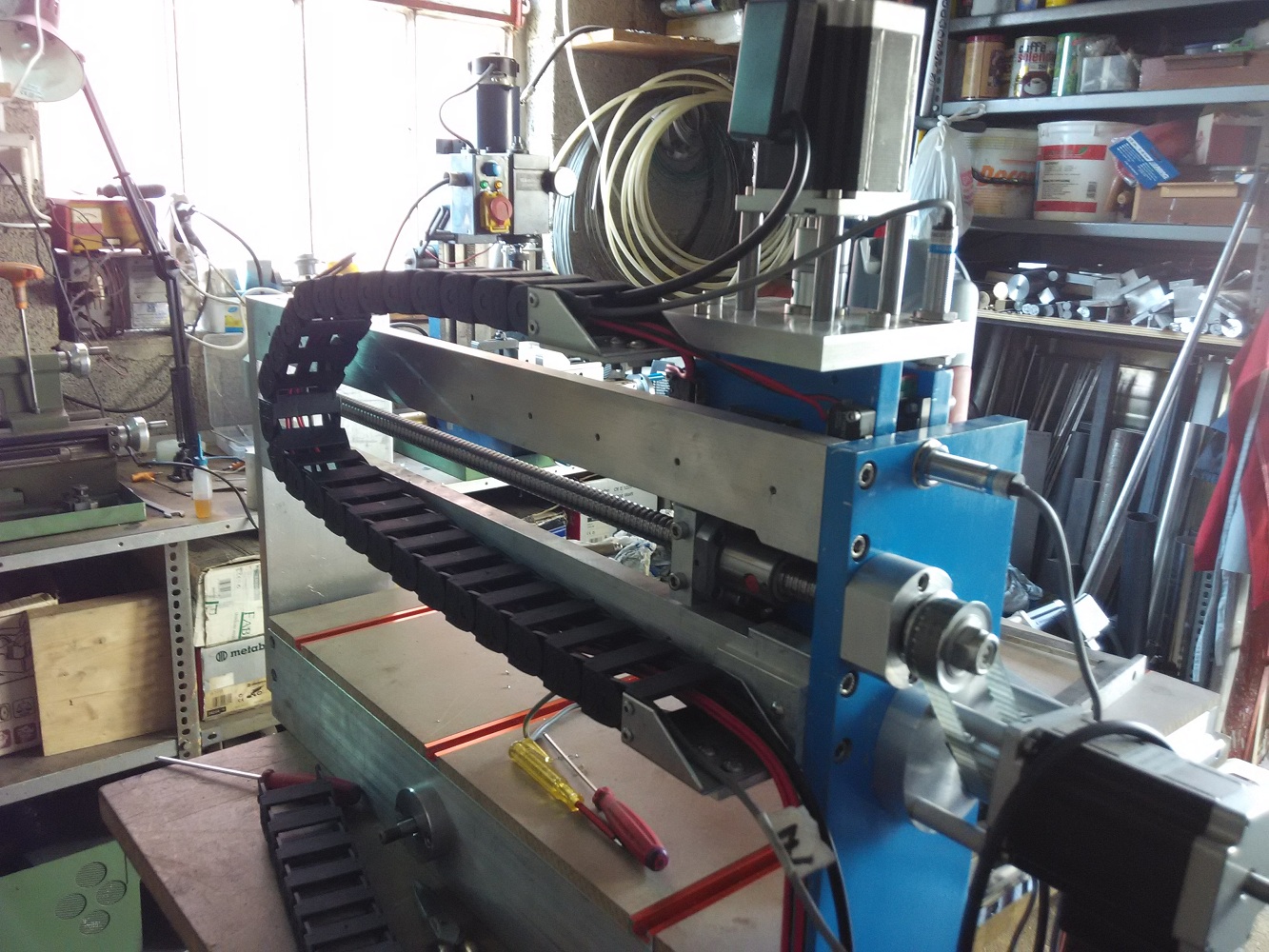

Ciao, oggi dopo pranzo ho iniziato a fare un pò di pulizia e ordine nei cavi della CNC e solo quello anche perchè come si vede il garage è nel solito stato di disordine post Big Bang.

Buona sera a tutti, Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: July 1, 2015, 22:45
Cita:

Ciao a tutti,
Posto un aggiornamento delle mie costruzioni in ambito CNC.
;-) credevate fosse un aggiornamento sulla macchina e invece no, purtroppo è solo del banco che la accoglierà!!!!
Il mio garagetto è già piccolo, così ho deciso di ingombrarlo con un altro metro cubo di banco, però anche questo movibile, cosi posso giocare a tetris .. . . che non mi è mai piaciuto, però ora sono costretto dallo spazio che viene sempre meno.

Fotografie:

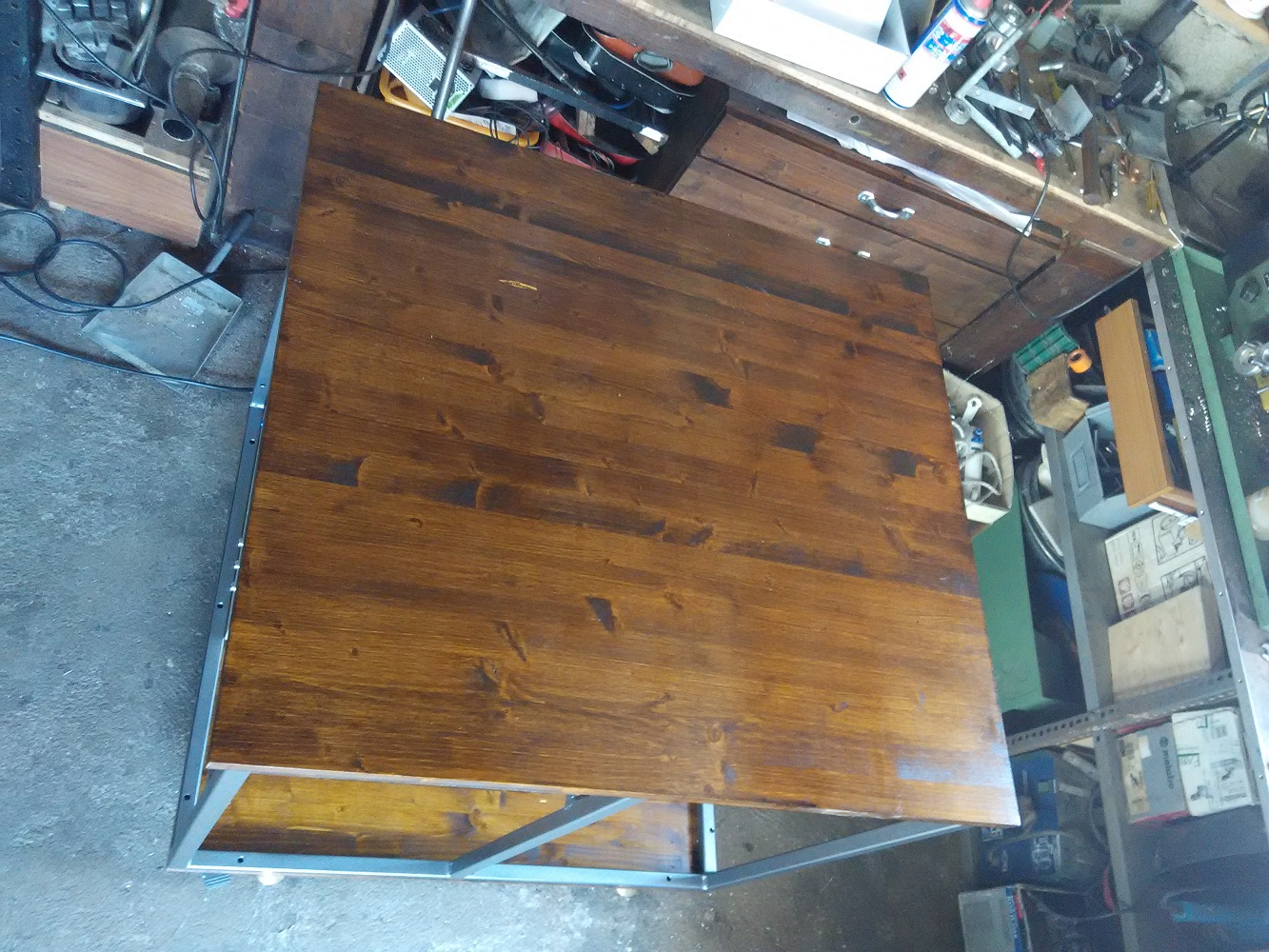

1°: vista dall'alto del banco

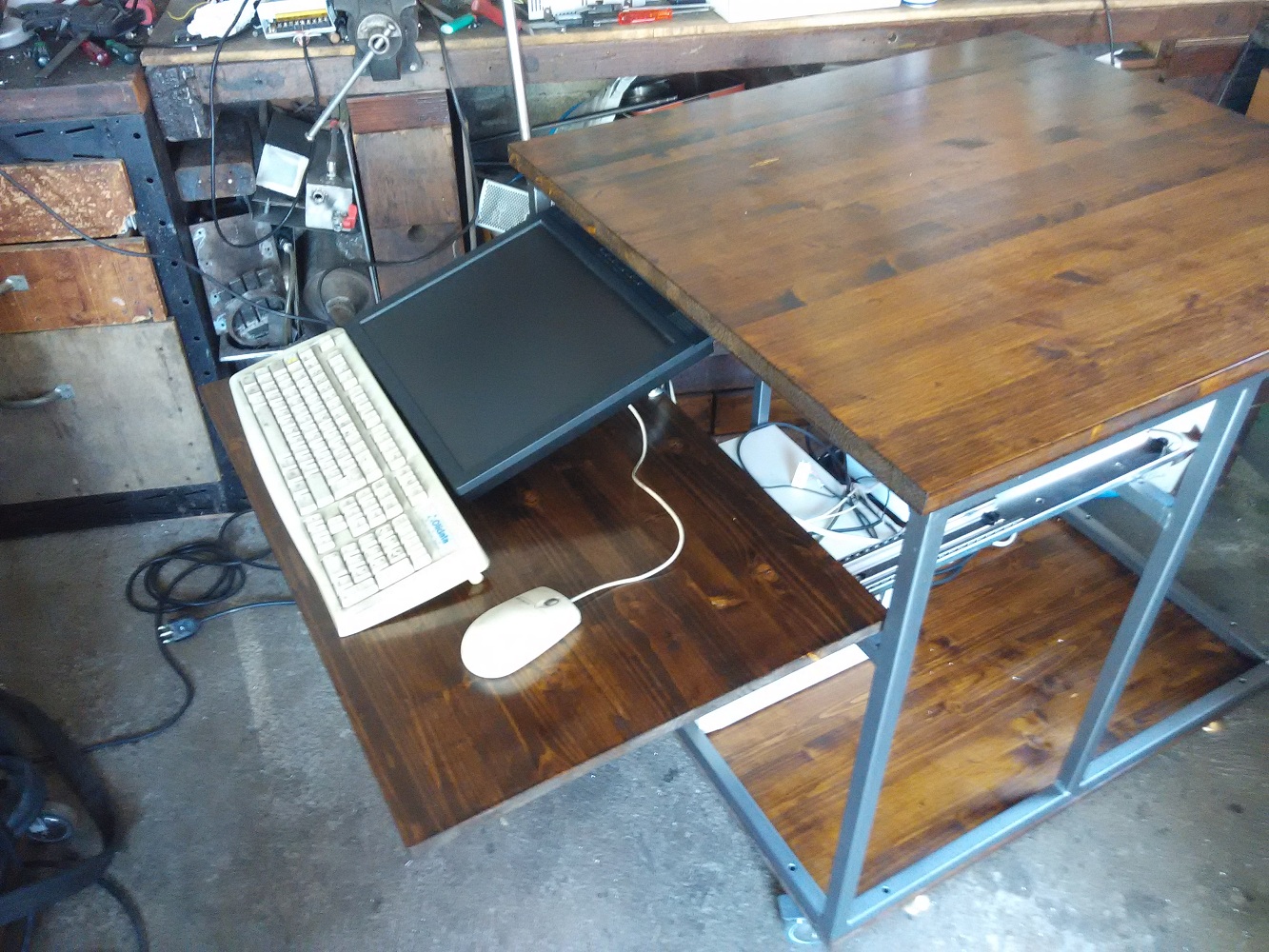

2°: soluzione salvaspazio, per monitor, tastiera, mouse
3°: vista laterale per rendere l'idea di ingombro del banco

Continua ..... . . . . . . . . .
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: July 1, 2015, 22:58
Cita:

Ovviamente non è ancora finito,

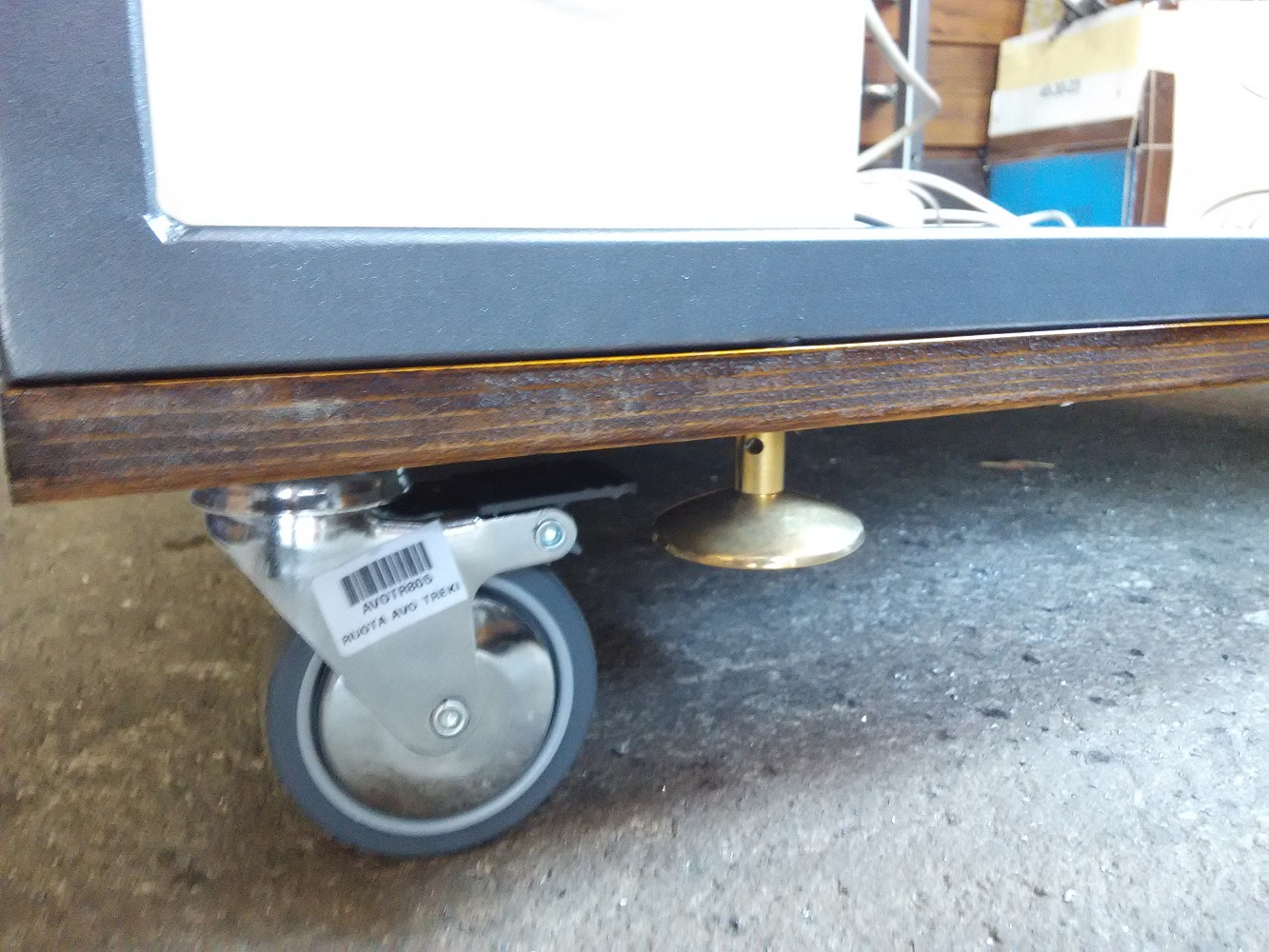

nella prima di queste foto che allego si possono vedere i piedi regolabili a base girevole che utilizzerò per stabilizzare il banco quando la macchina sarà in funzione, nel mio progetto mentale del banco, ho previsto nella parte frontale dove c'è la tastiera uno sportello che preserverà tastiera e monitor dalla polvere e dai trucioli, sotto a questa un altro sportello per accedere al Pc e all'elettronica di controllo, nonchè hai cablaggi. Un laterale sarà chiuso mentrel'altro e/o la parte posteriore daranno accesso ad una cassettiera dove verrano riposti materiali ed attrezzature.

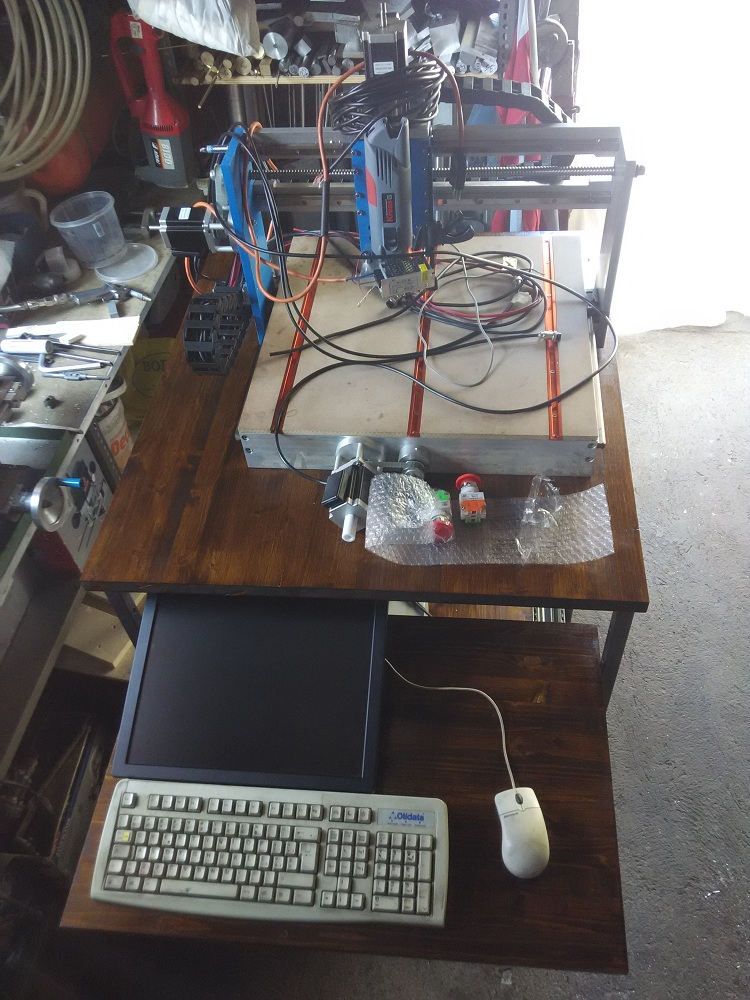

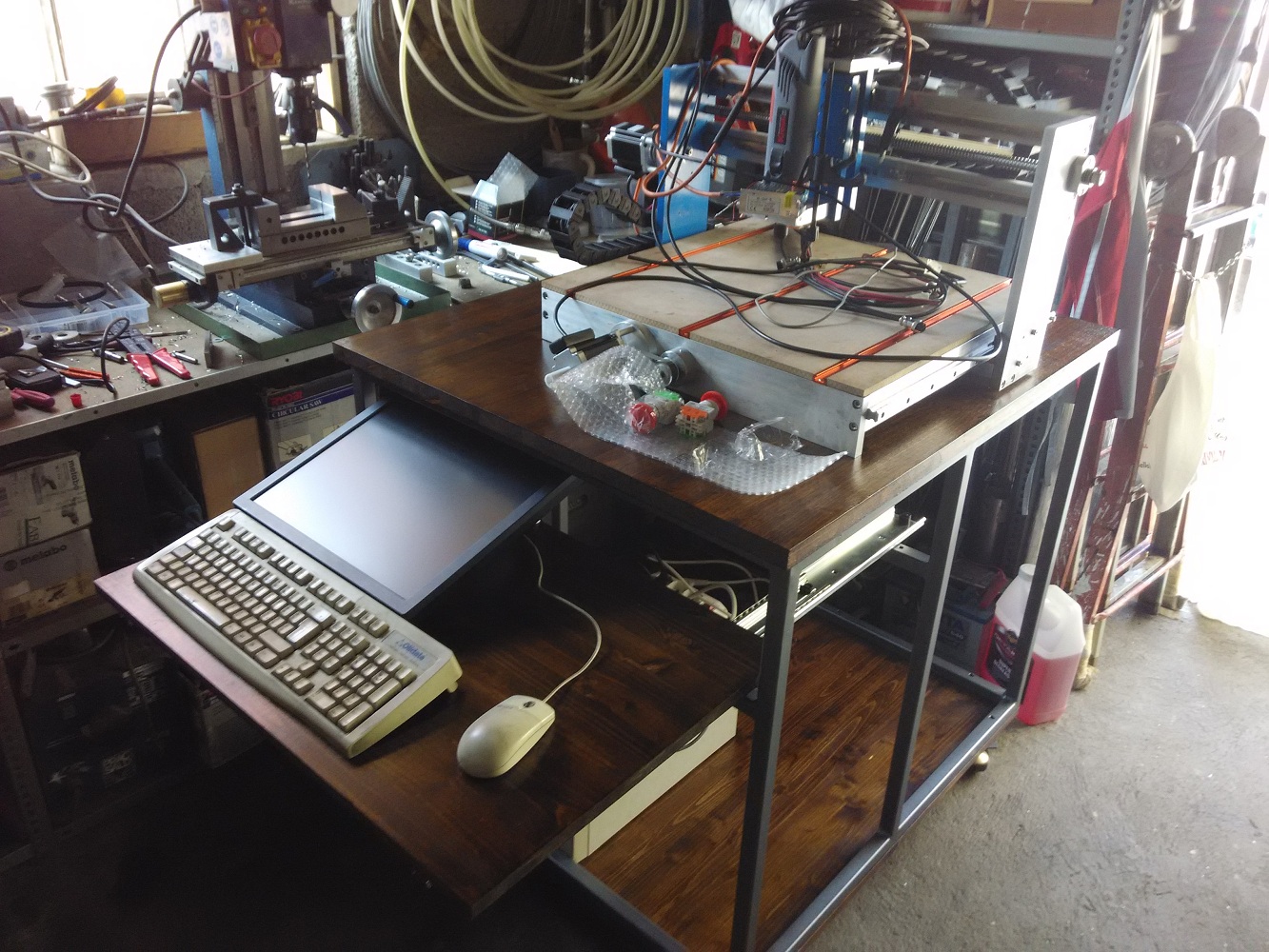

e per ciliegina sulla torta nelle ultime due foto la macchina al suo posto d'onore.

Ciao a tutti, Marco.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Pantografo CNC alluminio
il: July 1, 2015, 23:22
Cita:

Ciumbia che lusso, sento la voce di tuo papà.... che sta cercando chi gli ha portato via un pezzo del palchetto del salotto....
ciao mario
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: July 3, 2015, 06:59
Cita:

Ciao Mario, se gli portavo via 'l palcheut mi costava meno, paga anche il taglio a misura e mi sta bene, comunque tre pezzi di lamellare di abete mi sono costati 50 euro.
Fine OT

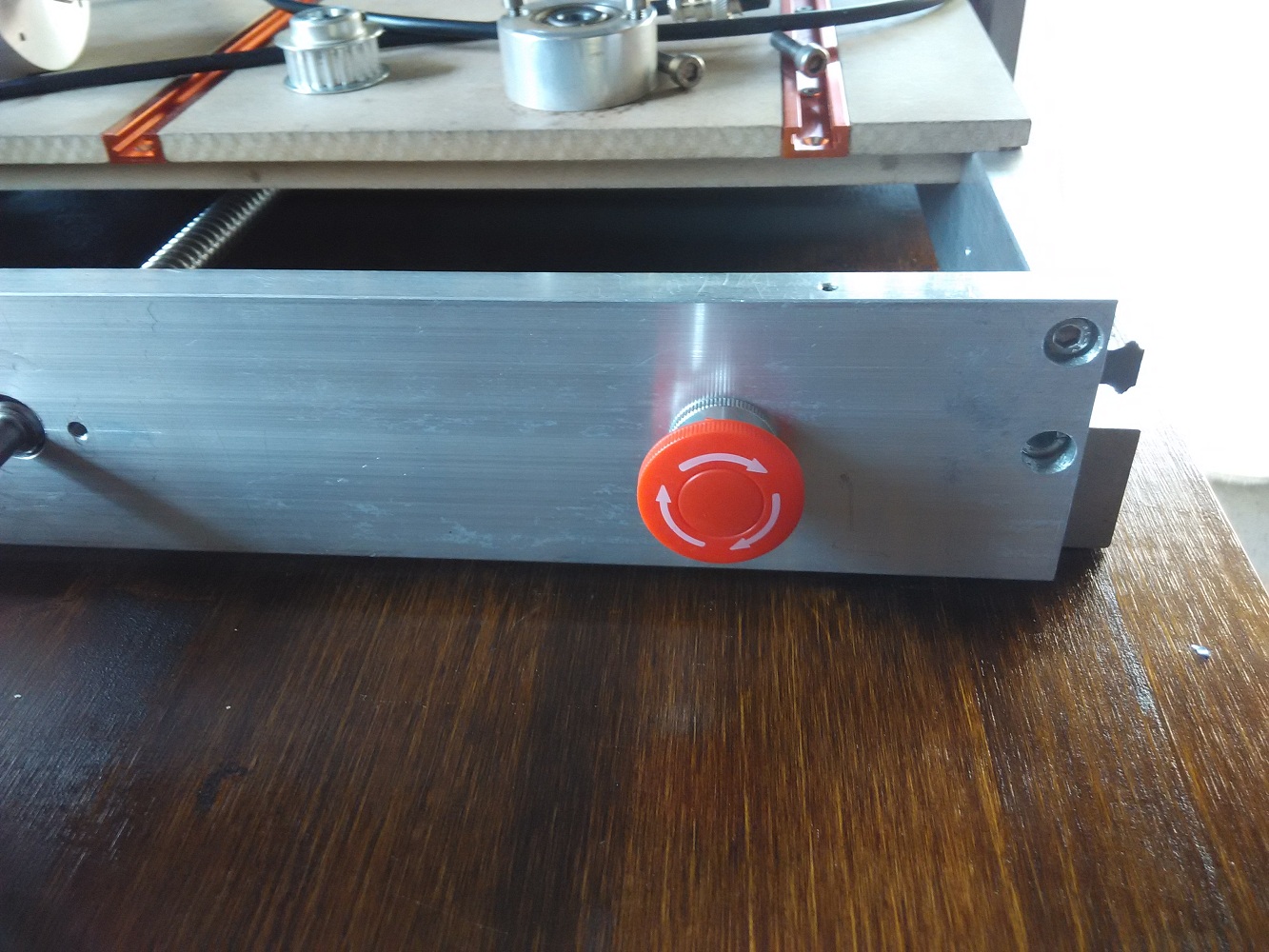

Piccolo aggiornamento, non sono stato fantasioso e ho acquistato un pulsante E-Stop e l'ho alloggiato nella parte frontale della macchina, un secondo l'ho installerò su di una piccola plancia che inizia a comporsi nel mio cervelliCad, poi passerò alla realizzazzione dove capirò che qualcosa non è andato nel verso giusto.

Oggi inizio a dare un' pò di primer ad alcuni pezzi così da poterli verniciare e avvicinarmi alla fine,

Ciao, Buone ferie a chi è in procinto di farle e buona giornata a tutti, Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: July 20, 2015, 21:30
Cita:

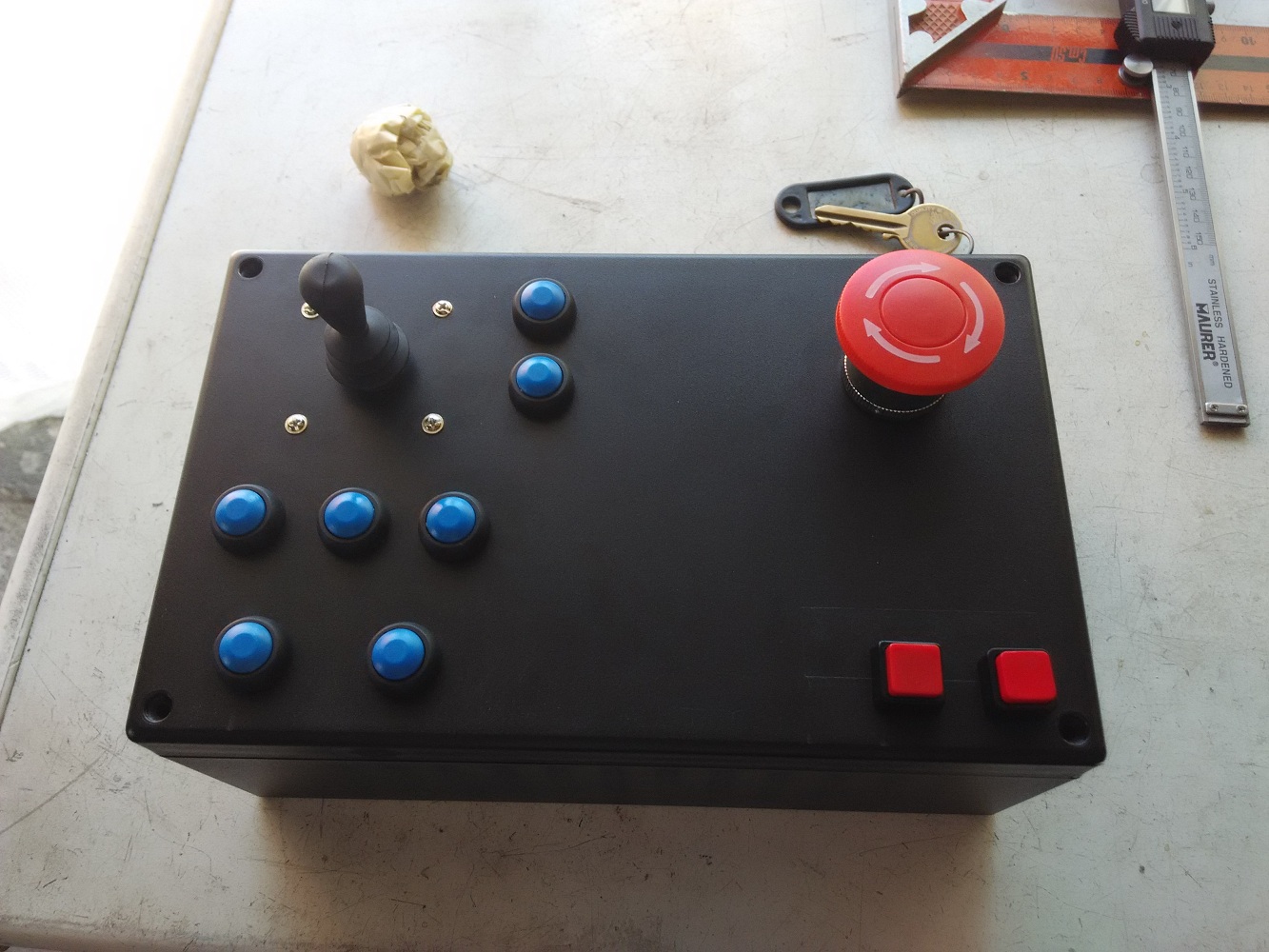

Un giocattolino da retro-game per arricchire la dotazione della mia CNC.

Ciao Marco.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Pantografo CNC alluminio
il: July 21, 2015, 08:20
Cita:

Quali funzioni hai voluto implementare in questo pannellino ? Io vedo 2 pulsanti, 1 joy, 1 tasto di emergenza, e 7 ... cose blu... cosa sono ? Sono interessato alla logica del sistema.
Grazie, ciao mario.
P.S. La chiave non fa parte del pannello .. vero ? :D

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: July 21, 2015, 14:10
Cita:

Ciao Mario, la chiave è molto importante..... Senza di quella non ho accesso alla mia metà di garage!!!!!!
Per quanto riguarda il pannello con annesso lo scatolotto non è niente po po' di meno che il controllo esterno a mach3 per non utilizzare la tastiera del PC. Con esso potrò spostare gli assi a zero pezzo, azzerare gli assi, fare l'home macchina e questo con i pulsanti blu, con i due rossi che sono interruttori comandero' il puntatore laser e con l'altro una illuminazione che metterò sotto il mandrino.

Ciao Marco.

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Pantografo CNC alluminio
il: July 21, 2015, 22:14
Cita:

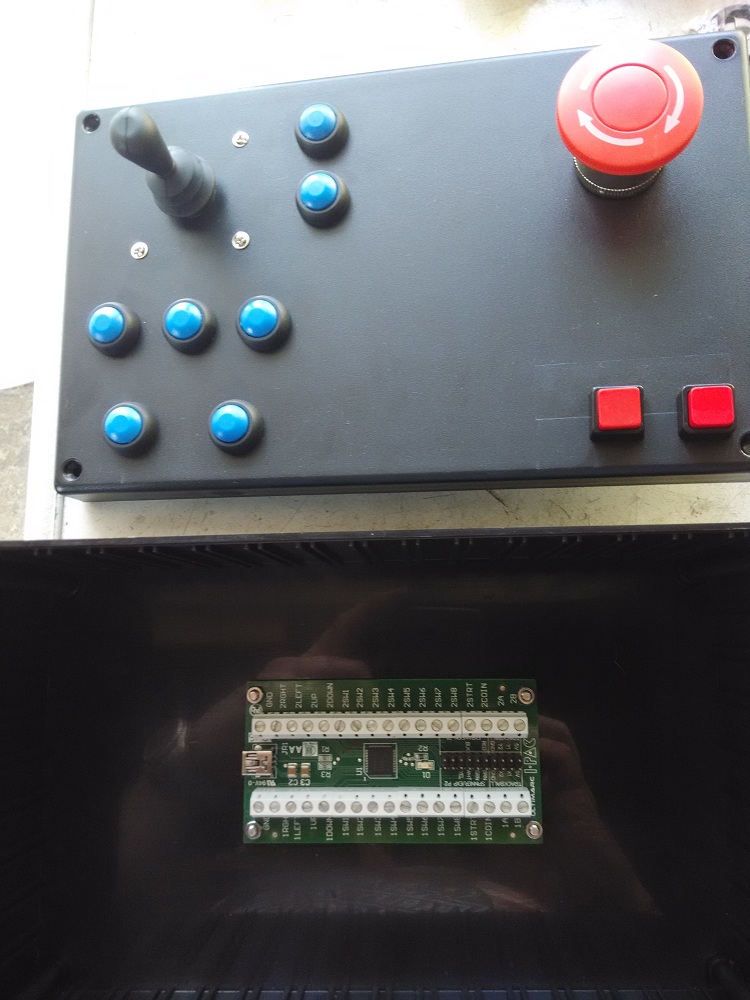

Un piccolo aggiornamento sullo scatolotto.
la prima fotografia mostra l'estrema pulizia del cablaggio .... . .. . . . . ;-) non c'è ancora :-P

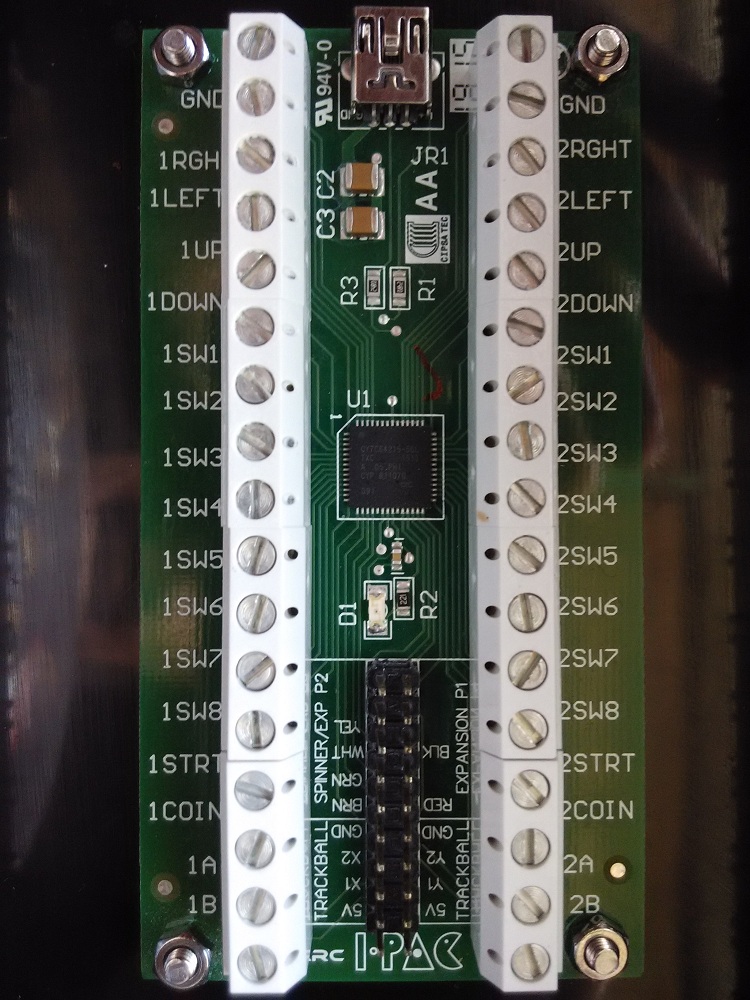

la seconda mostra la schedina di emulazione tastiera, questa mi ha evitato di distruggere una tastiera usb per ricavare i vari contatti sui tasti designati in mach3.

Ciao Marco.
