Autore ArgomentoSupporto troncatore per tornio
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Supporto troncatore per tornio
il: December 6, 2014, 21:36
Cita:

Ciao Mario,
nessuna "volpinata": solo olio di gomito: per prima cosa ho reso conica (a 45°) una moletta cilindrica (10 mm. di diametro) di corindone rosa e con questa ho smussato gli angoli a 90° che avevo in precedenza fresato, poi con una lima piatta ho arrotondato gli spigoli restanti (che poi tanto spigoli non erano più). la moletta la ho resa conica usando la mola per affilare gli attrezzi (moletta montata su un trapano avvitatore).
Saluti, Giuseppe.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Supporto troncatore per tornio
il: February 10, 2015, 20:13
Cita:

Un Nuovo troncatore:
Attratto da un prezzo particolarmente allettante, ho acquistato dalla Cina una serie di barrette in hss, sottili, da 1,5 mm, adatte alle operazioni di troncatura o per scanalature sottili. Mi sono arrivate... e .... sono così esili e sottili che non ho nulla di già preparato per poterle montare sulla torretta del tornio. Ho dovuto, per provarle, costruire l'ennesimo troncatore che naturalmente vi ripropongo con delle foto allegate.
La prova sul campo ha dato esito positivo, ho troncato senza troppe difficoltà un cilindro di diametro 15 mm di acciaio inox senza rompere nulla :D (è quello mostrato in foto). Tutto sommato niente male. ;)

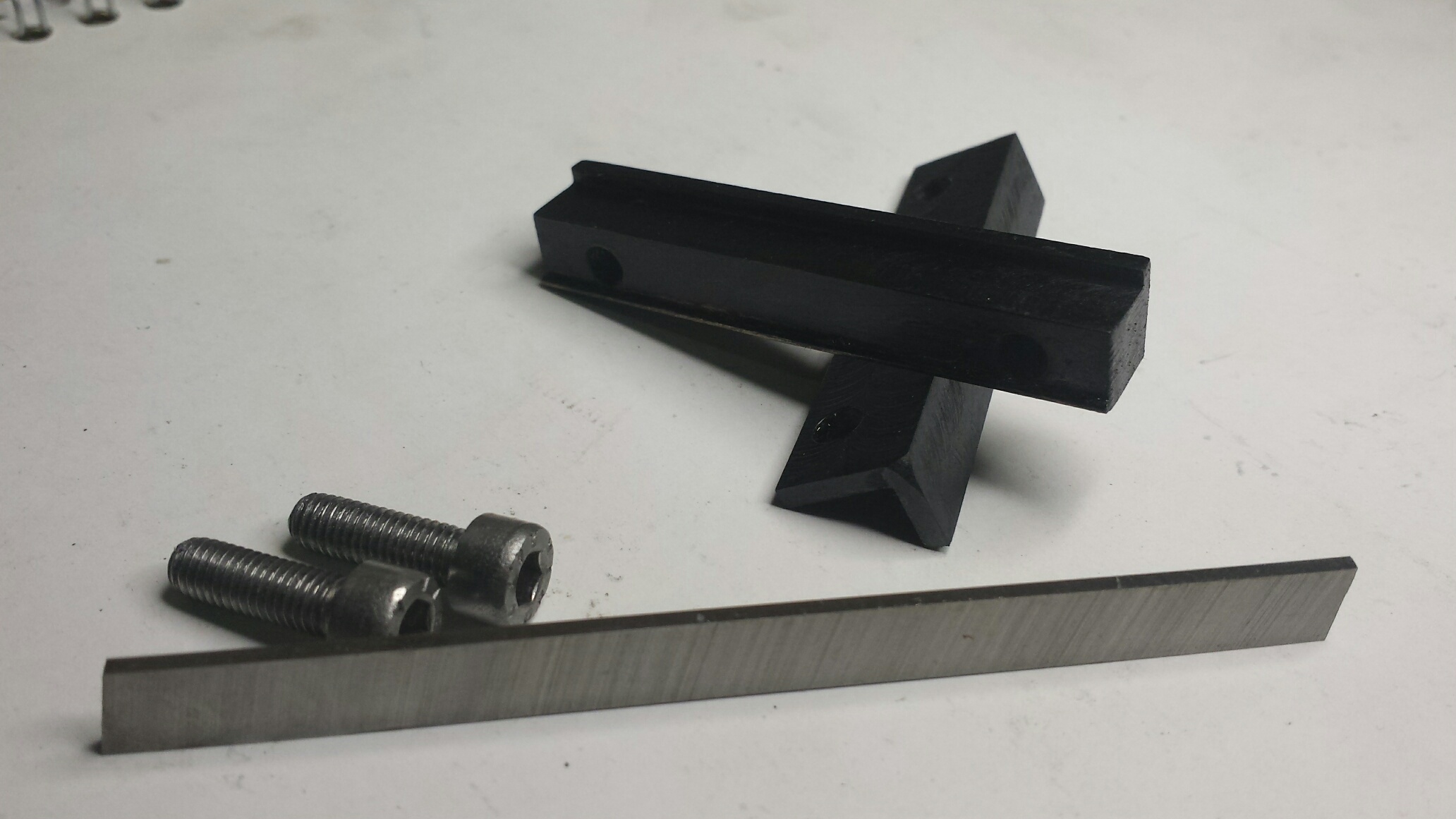

01_ elementi che compongono il troncatore

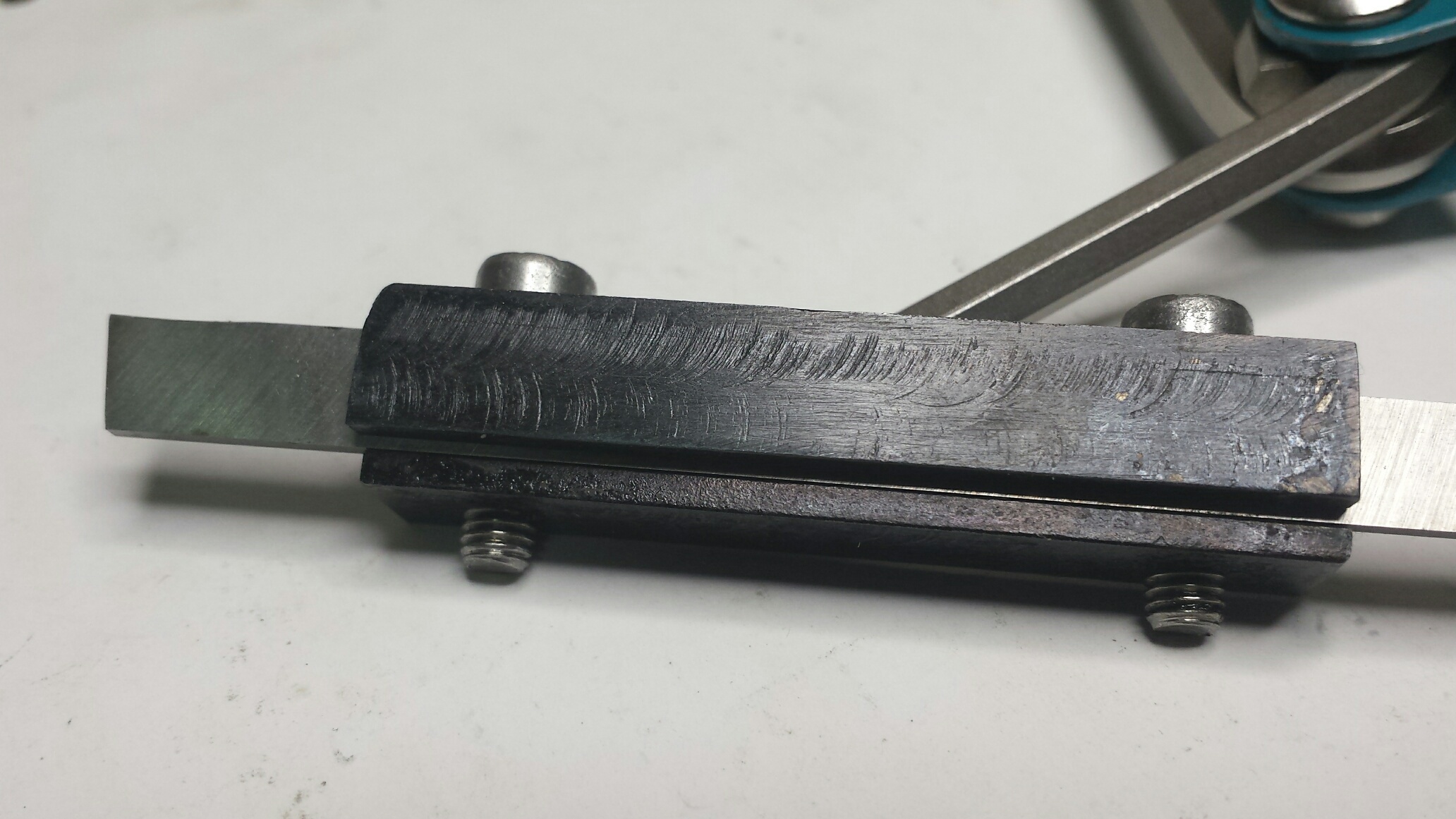

02_ assemblato

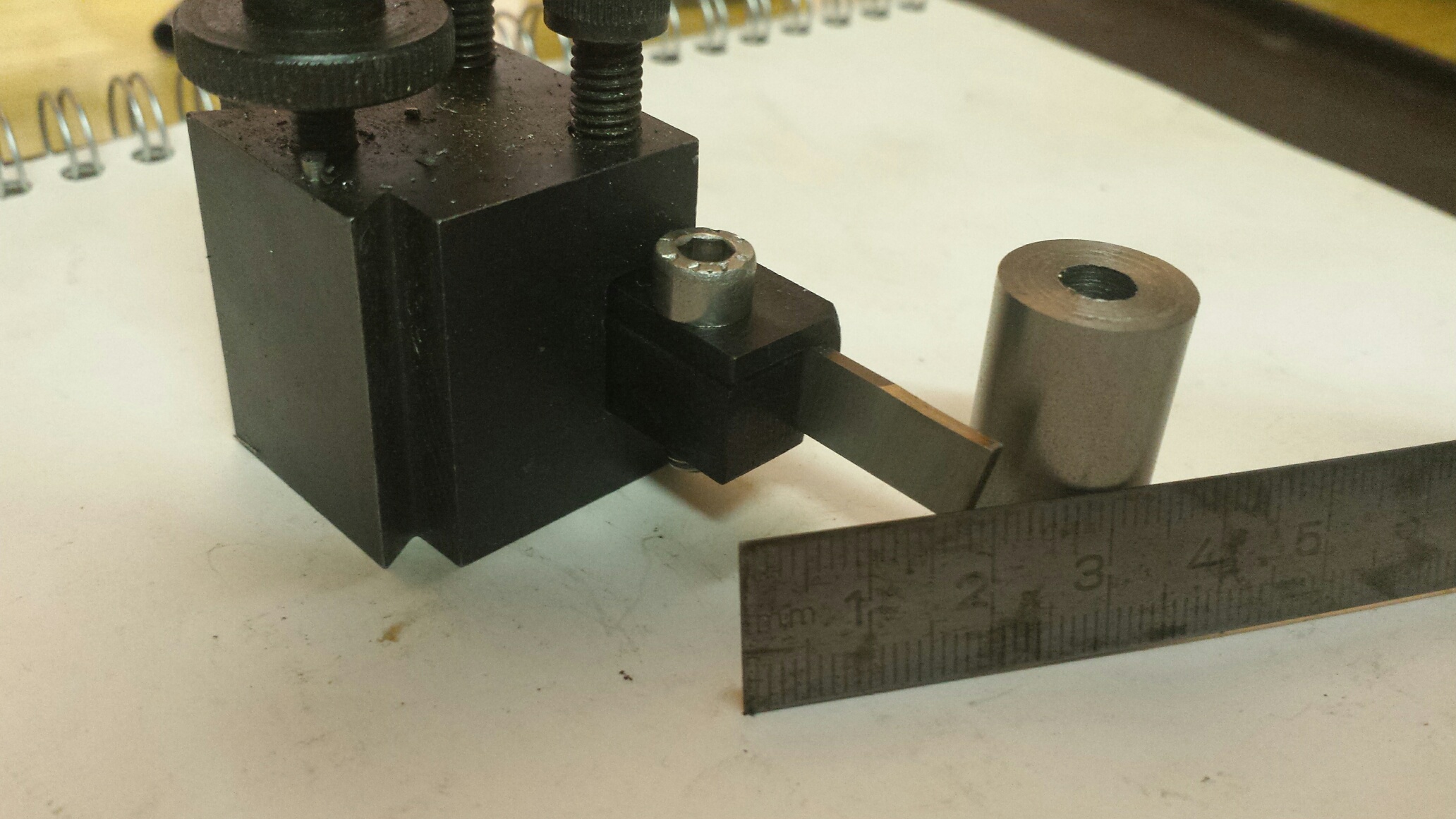

03_ a fianco del cilindro in inox troncato

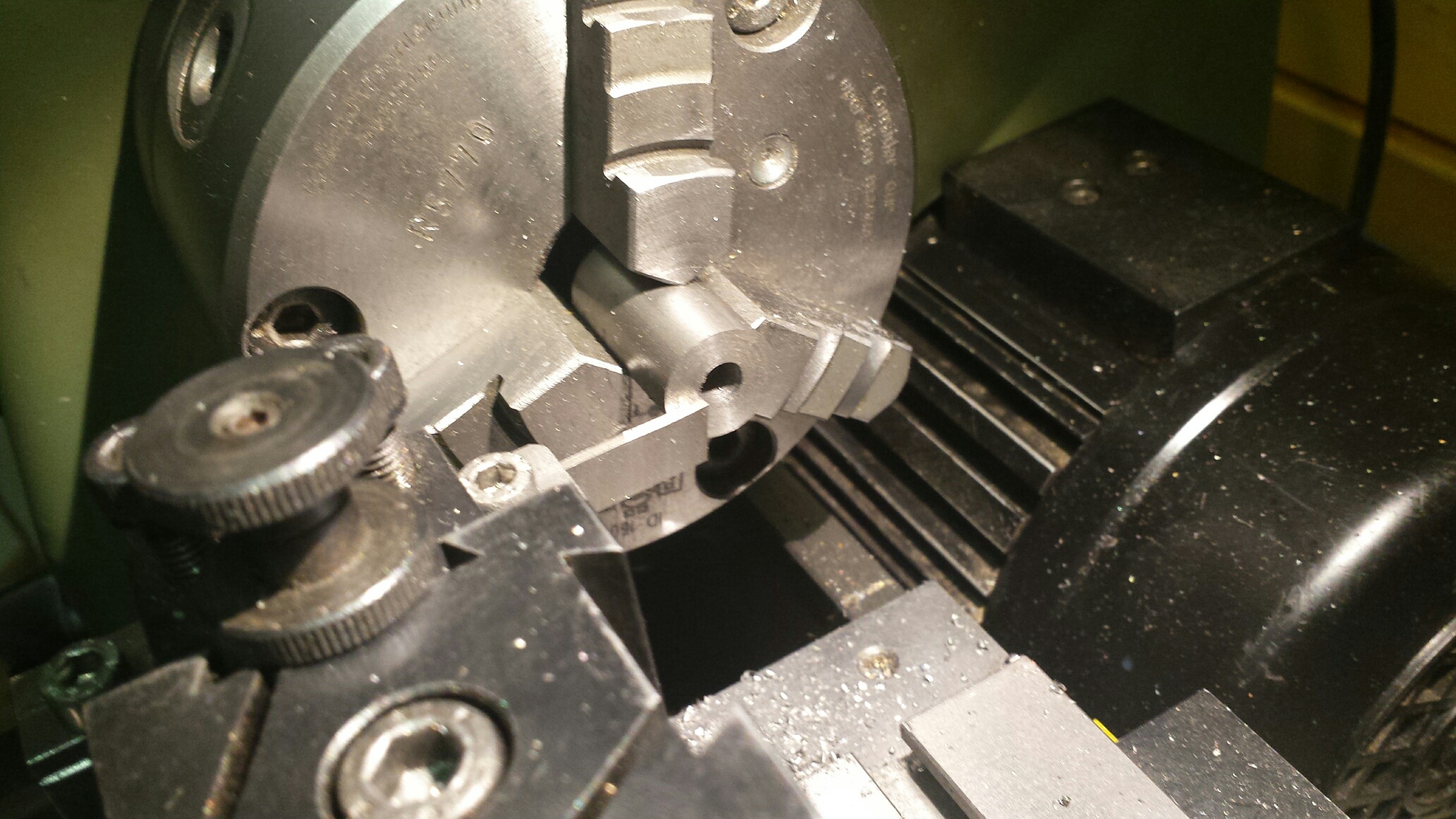

04_ fine troncatura

ciao a tutti
mario
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Supporto troncatore per tornio
il: February 10, 2015, 20:19
Cita:

ultima foto
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Supporto troncatore per tornio
il: February 10, 2015, 21:34
Cita:

Ciao Mario,
bravo hai partorito un altro bel lavoro, meno male che ti sono arrivati oggi che giù è iniziato il capodanno cinese e fino al 5 marzo tanti pensano a divertirsi :-)

Marco.
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Supporto troncatore per tornio
il: February 10, 2015, 21:36
Cita:

Ciao Mario,
anche io ho troncatori con lame molto sottili che però ho acquistato in Inghilterra ed erano già corredate di un supporto quadro 10x10 per bloccarle nei porta utensili standard.
Vedo comunque che, come al solito, hai fatto un ottimo lavoro. Ti sono dunque arrivati i pezzi di ricambio per il tuo tornio?
Sempre in gamba,
Giuseppe
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Supporto troncatore per tornio
il: February 11, 2015, 20:50
Cita:

Ciao Mario,
vedo che hai brunito abbondantemente i componenti del tuo porta lama troncatore. Puoi darmi/ci qualche dritta in proposito?
Saluti, Giuseppe.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Supporto troncatore per tornio
il: February 11, 2015, 20:59
Cita:

Ciao Giuseppe, hai problemi con il brunitore?

Marco.
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Supporto troncatore per tornio
il: February 11, 2015, 21:35
Cita:

Ciao Marco,
no nessun problema (anche perchè no lo ho ancora usato....) Sono solo curioso di sapere quale tecnica ha usato Mario. Grazie comunque, Giuseppe.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Supporto troncatore per tornio
il: February 11, 2015, 23:42
Cita:

Ciao Giuseppe, ben lieto di dirti come faccio, naturalmente è valido per pezzi piccoli. Il metodo è .... il metodo del tubista .... questo battesimo di fantasia è dovuto solo all'abuso di una vecchia lampada da saldatore per tubi al piombo idraulici. La uso come elemento riscaldante del pezzo da brunire.
Iniziamo:
- Puliamo il pezzo da sottoporre a brunitura, io utilizzo una spazzola rotante di ferro lo porto a lucido.
- Muniamoci di uno spezzone di fili di ferro, servirà per sostenere e maneggiare il pezzo da brunire senza ustionarsi
- Scaldare il pezzo da brunire ponendolo di fronte alla lampada da tubista, quando sarà caldissimo, raramenente si raggiungerà il "rosso" ma comunque deve essere ben ben caldo.
- Tuffare il pezzo caldo in un contenitore (io uso delle lattine di tonno) pieno di olio. Qua entra in gioco l'estro e l'arte, se desideri una tinta che tenda al bluastro usa olio motore, se preferisci il nero vellutato (come quello che vedi in foto) usa l'olio di semi vari.
- Quando il pezzo ha smesso di "fumare" estraetelo e ponetelo nuovamente davanti alla fiamma della lampada, riscaldatelo una seconda volta, finirà di carbonizzare l'olio sul pezzo. Rituffatelo nell'olio, lasciatelo raffreddare, pulitelo con uno straccio. FINITO.

Dimenticavo, arieggiate l'ambiente, dopo queste operazioni un po' di puzzo d'olio bruciato è inevitabile. Io ho installato un aspiratore che mi espelle il più grosso. Per pezzi piccoli si può ancora fare.

ciao a tutti
mario
Bricola
Tornitore provetto
Posts: 223
Permalink
Post Re: Supporto troncatore per tornio
il: May 7, 2019, 12:38
Cita:

Buona giornata a tutti, per non creare un doppione mi appoggio a questo argomento di qualche anno fa.

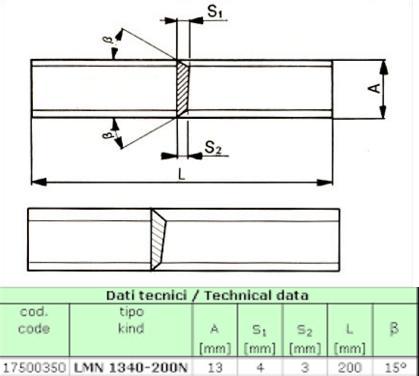

Al mercatino ho acquistato una lama troncatrice Impero LMN 1340-200N-T 2000 S che dovrebbe essere adatta al taglio di acciaio inox.
Si presenta come in figura, ovvero con due smussi a 15° e devo pensare alla costruzione di un idoneo portalama.
La torretta portautensili del mio tornio (non regolabile) è tale da richiedere utensili alti 15 mm; finora ho sempre fissato direttamente la lama nell'alloggiamento della torretta con le tre viti e non ho mai avuto problemi, anche con tondi pieni da 40, ma ponendo sempre la massima attenzione ad appoggiare la lama in piano e a centrarla bene con le tre viti e, comunque, sempre con la sensazione di un fissaggio precario.
Con questa nuova lama, dati gli smussi superiore ed inferiore, si impone un supporto adatto, forse qualcosa simile alla soluzione presentata da Mario: accetto suggerimenti ed idee.
Come si vede questa lama ha un profilo assimmetrico; suppongo che la facciata più alta (quota A = 13 mm) sia l'appoggio e debba essere posta verticalmente (a destra), nel qual caso lo scarico dato dalla rastrematura ci sarebbe solo da un lato (a sinistra), è così, secondo voi?
Ringrazio chi mi potesse dare informazioni, suggerimenti e indicazioni.
