Autore ArgomentoSupporto troncatore per tornio
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Supporto troncatore per tornio
il: May 7, 2019, 20:59
Cita:

Ciao Bricola, ti allego un link dell'ultimo portatroncatore costruito, spero possa esserti utile. L'ho fatto per una lama che penso sia simile alla tua.
http://www.ebgmodels.it/?page_id=1622&mingleforumaction=viewtopic&t=1493

ciao mario
Bricola
Tornitore provetto
Posts: 223
Permalink
Post Re: Supporto troncatore per tornio
il: May 8, 2019, 09:24
Cita:

Ciao Mario, ti ringrazio, proseguirò sull'argomento che hai linkato, che mi pare più pertinente riguardo la lama con gli smussi.

p.s. Molto strano che l'argomento che hai linkato, intitolato "Utensile portatroncatore" non compaia con la funzione [Cerca nei forum]
Bricola
Tornitore provetto
Posts: 223
Permalink
Post Re: Supporto troncatore per tornio
il: May 13, 2019, 14:03
Cita:

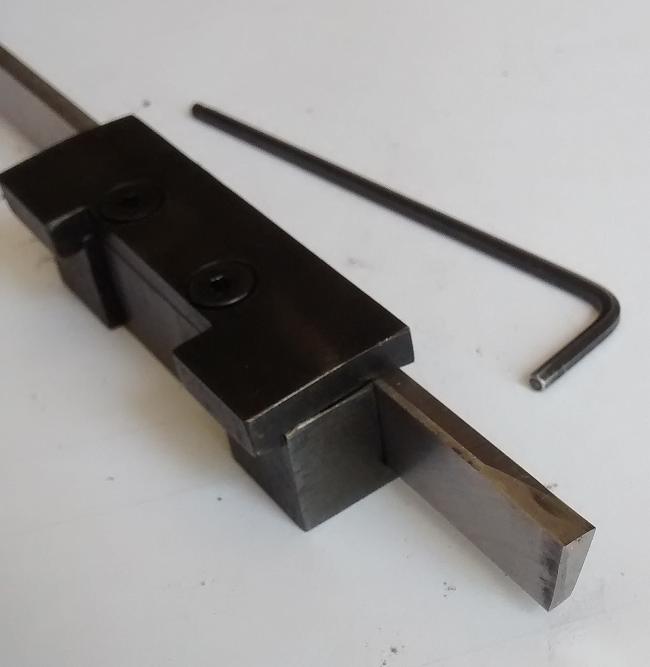

Prendendo spunto dalle varie realizzazioni viste sul forum ho realizzato quello per la lama descritta prima.

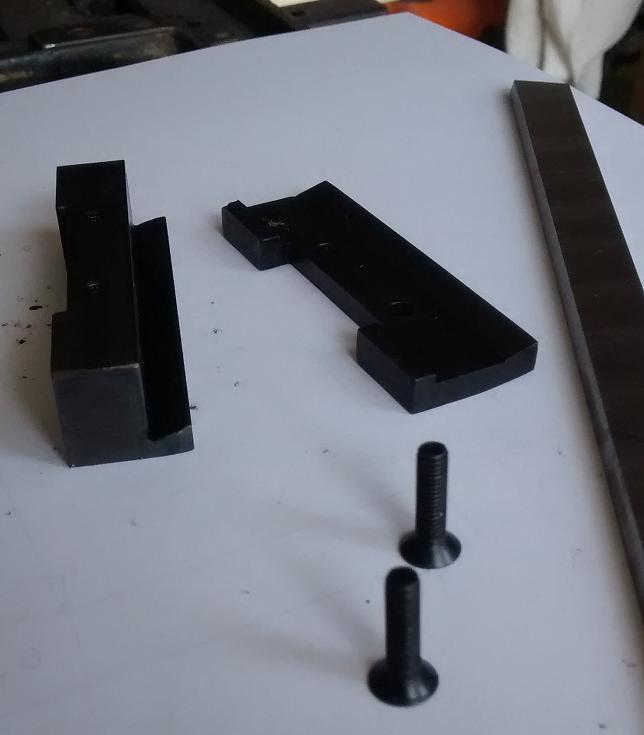

Dati gli smussi a 15° presenti sulla lama ho fatto le sedi ugualmente inclinate: quella inferiore ricavata nel corpo principale del supporto. La cartella superiore ha pure la sede inclinata, ma necessita di un aggancio posteriore per evitarne lo scivolamento in avanti.

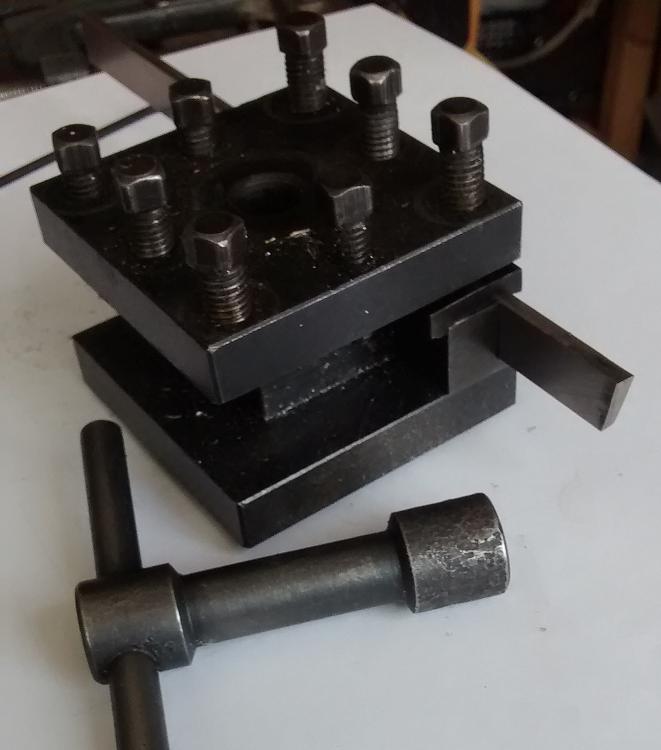

La cartella superiore stringe in posizione la lama ed è fissata con due viti a testa svasata, utili ma non indispensabili, in quanto le tre viti della torretta sarebbero sufficienti a tenere saldamente in posizione la lama.
Bricola
Tornitore provetto
Posts: 223
Permalink
Post Re: Supporto troncatore per tornio
il: May 13, 2019, 14:06
Cita:

Ah, scordavo: brunitura a caldo con olio diesel esausto...
