Salve a tutti
Finalmente ho deciso di imbarcarmi (causa alluvioni varie) nella realizzazione del progetto di cui all'oggetto che data la mia scarsa preparazione micro-meccanica sicuramente non sarà una passeggiata, ma ormai la sfida tra me questa ambizione è iniziata.
Il buon Rick mi ha passato copia dei disegni originali che però sono quotati con le misure imperiali, quindi approfitto pian piano per trasferire il tutto su cad con le quote in decimali, tanto per fare conoscenza e ragionare con i dettagli del lavoro e pratica con il cad.
Dopo un po di sgomento iniziale tutto sembra ormai schiarito ma mi rimangono un paio di quesiti in sospeso, per esempio il foro di alimentazione del cilindro pag. 174 ha un'indicazione strana, dice che bisogna forare # 23 che misura è ?;
Poi c'è qualcosa di più importante a pagina 175 dove la quota tra l'interasse tra il foro centrale da 1/4 di entrambi gli eccentrici e il bordo del foro da 1/16
è segnato .080 che misura è ?, potrei forse fregarmene visto che le misure dell'interasse tra i fori ci sono e c'è pure l'angolo di inclinazione ma il quesito rimane.
Per ora non comprendo cosa significano i numeri preceduti da un cancellato (#) e nemmeno quello preceduti da un punto (.).
Ho già realizzato la piastra base è l'ho fatta in acciaio. Ovviamente per i fori arrotondo per eccesso alla misura decimale più vicina specialmente quelli che necessitano di essere filettati.
Ora devo pensare a come fare per piegare la lamiera di ottone da 2mm per fare il supporto per la base del cilindro, chiaro che si deve scaldare il punto soggetto a piegatura, e siccome qui bisogna essere simmetrici e precisi come faccio ? la piegatrice devo costruirmela perché non ce l'ho !

Nei momenti difficili mi vado a riguardare i trailer di Rick e mi rinfranco lo spirito perché ascoltando le sue parole sembra che tutto diventi più facile.
Grazie per il vostro sostegno anche morale.

Fede

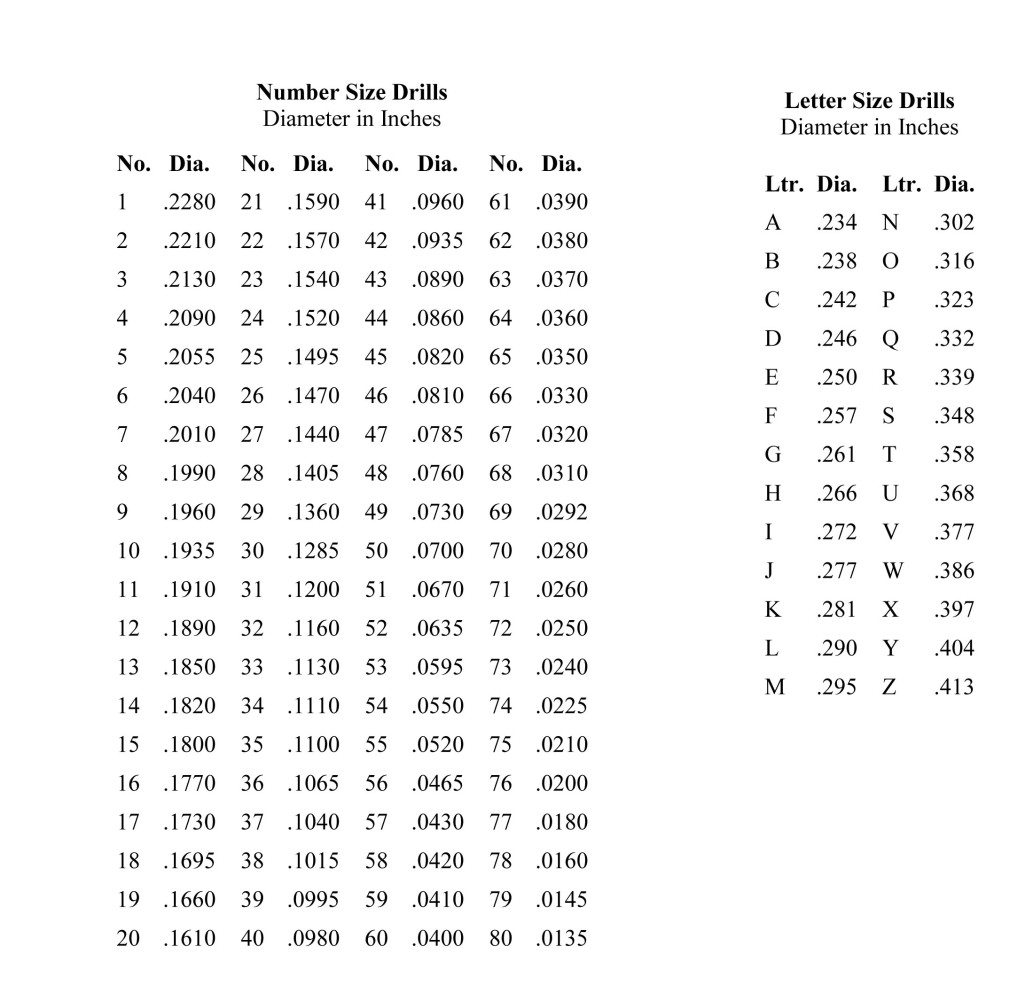

Come corollario alla mia risposta precedente e siccome spero possa interessare altri aspiranti modellisti che vogliano farsi "contagiare" da questa fantastica attività, riporto di seguito le tabelle di corrispondenza delle punte a forare "lettere" e "numeri" con le misure in pollici. Basta moltiplicare per 25,4 per ottenere i millimetri corrispondenti ed usare una punta che si approssimi. Poi naturalmente dipende da cosa stiamo facendo e dalla precisione che è necessaria. A volte è il caso di variare anche altre misure di conseguenza, per adattarle alla scelta del foro fatto con misure metriche.
Ciao!

Rick.

Ciao Rick,
Grazie, oggi ne ho imparato un'altra: in effetti mi ero già chiesto cosa significassero le lettere ed i numeri nell'indicare i diametri delle punte, ma avevo lasciato un eventuale approfondimento a data da destinarsi, ed oggi è arrivata grazie alle tue conoscenze.
Ancora grazie e saluti a tutti, Giuseppe.

Ciao a tutti,
se a qualcuno può tornare utile, vi posto il link della tabella in foglio di calcolo, con l'equivalenza nel sistema metrico
https://mega.co.nz/#!NYBSWSCY!9mhdCMOO8S1Geq8w3yMgMtZlGcSxysr-Lm7Ls0-BBmE
è in formato .ods (di open office) se volete lo converto in excel.

Riccardo

questo il link in formato xls
https://mega.co.nz/#!9M5EEIwA!PelZqQueBh6Y-H3BGiPFIzb1M4koHgpQsd65y01Vgqk

purtroppo office di microsoft non apre i files generati da open office, viceversa, open office li apre e li converte anche nel formato di microsoft

Buona giornata a tutti
Riccardo
