Autore ArgomentoMotore a vapore con pistone verticale
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Motore a vapore con pistone verticale
il: December 7, 2014, 10:46
Cita:

E' molto semplice, basta che la scaldi con un cannello a gas in maniera da farla diventare rossa e poi la raffreddi buttandola in acqua. :-) Lo si fa anche con il rame. Se devi lavorarli molto poi va rifatto perchè tendono a indurirsi nuovamente.

Ciao.
Rick.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Motore a vapore con pistone verticale
il: December 7, 2014, 10:55
Cita:

Grazie Rick
Il dubbio era sulla la procedura di raffreddamento.
La costruzione del mio motore procede bene, però ho capito a mie spese che è meglio dedicare tutto il tempo necessario allo studio della giusta sequenza delle lavorazioni se non si vuole prendere delle delusioni durante il percorso di realizzazione di un qualsiasi pezzo.

Fede
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Motore a vapore con pistone verticale
il: December 7, 2014, 11:24
Cita:

Ottima osservazione! E' una cosa su cui mi soffermo molto spesso nei miei video corsi, specialmente quelli relativi alle realizzazioni di parti come i "Video Modelli".
Spesso è bene scrivere su carta le sequenze di lavorazioni per ottenere un pezzo, per capire se sono appropriate o se porteranno vicini al bidone dei pezzi venuti male :-)
Ci sono molti modi per fare una parte, ma solo uno conduce alla parte fatta come deve essere! :-)

Ciao
Rick.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Motore a vapore con pistone verticale
il: January 18, 2015, 11:04
Cita:

Quasi ci siamo, la costruzione del mio primo motore è quasi terminata, mi servirebbe qualche dritta su come effettuare la fasatura esatta del gruppo eccentrici, cioè ad esempio: quando il pistone è al punto massimo superiore la valvola deve avere già iniziato la fase di discesa oppure inverte proprio in quel momento esatto per effetto del volano.
Sarebbe bene che cercassi di cavarmela da solo ma non resisto più alla tentazione di vederlo "respirare" cioè il moto.

Fede
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Motore a vapore con pistone verticale
il: January 18, 2015, 11:55
Cita:

Bene, siamo ansiosi di vedere il tuo modello in funzione!! Per la fasatura delle camme, devi andare per tentativi. Naturalmente c'è tutta una "letteratura" in materia. Bisogna tendere ad approssimare il ciclo termodinamico del motore al diagramma PV (Pressione Volume) caratteristico del ciclo termico a cui il motore appartiene (Vapore). Nel caso del modello è molto più semplice. La valvola del cassetto di distribuzione si apre appena superato il pms (Punto Morto Superiore) e viceversa nel pmi . Però con alcune prove a bassa pressione vedrai che troverai la messa in fase corretta, anche per ciò che riguarda il meccanismo di inversione che altro non fa se non fare aprire le valvole al contrario.
Il motore deve girare con un filo di aria in maniera fluida e senza intoppi.
Buona fasatura! :-)

Rick.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Motore a vapore con pistone verticale
il: January 19, 2015, 08:52
Cita:

Grazie Rick.
Io, come punto di partenza ho messo il pistone al PMS posizionando la valvola esattamente all'opposto, il risultato è che muovendo forzatamente il volano esso tende a tornare in modo elastico ancora nella medesima posizione, sono contento che non ci sono perdite di aria dalle tenute sia del cassetto che del pistone, per il motore non prende a girare.
E' evidente che devo trovare la fase giusta quindi mi metterò lì con santa pazienza e cercheremo insieme di trovare l'equilibrio giusto.
Grazie per il sostegno.
Fede
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Motore a vapore con pistone verticale
il: January 19, 2015, 09:35
Cita:

Da quello che dici sembrerebbe che non si sia aperta la valvola di scarico e quindi il pistone incontri resistenza dovuta al gas che deve fuoriuscire dallo scarico. Regola bene il cassetto di distribuzione tramite l'organo filettato e la barra di attuazione del cassetto stesso. Devi ottenere che quando immetti vapore/aria da una parte si sia aperto lo scarico dall'altra e viceversa. Una volta fatto questo passi a regolare le camme in maniera da sincronizzare il casssetto con il movimento del pistone.
Vedi sempre cosa ti vuol dire il tuo modello a seconda di come si comporta, perchè come si sa... i nostri modelli ci parlano! :-)

Buone regolazioni ! :-)

Rick.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Motore a vapore con pistone verticale
il: January 20, 2015, 08:21
Cita:

Infatti caro Rick, la regolazione è stata più semplice del previsto, è bastato centrare la valvola in modo che la vaschetta ai due stremi della corsa corrispondesse perfettamente con i relativi fori di scarico e successivamente sono bastati solo un paio di tentativi per trovare il punto giusto del il gruppo eccentrico.

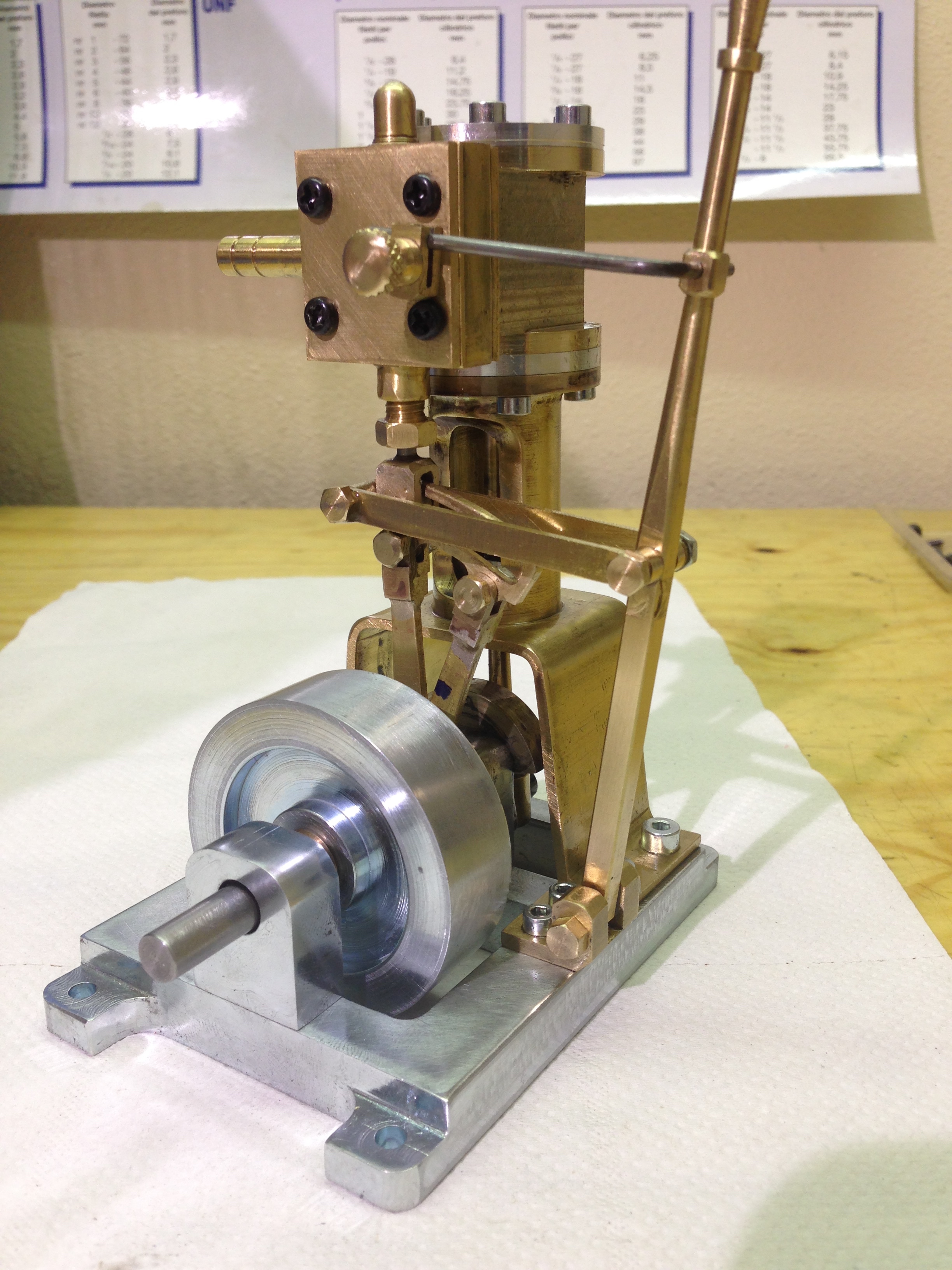

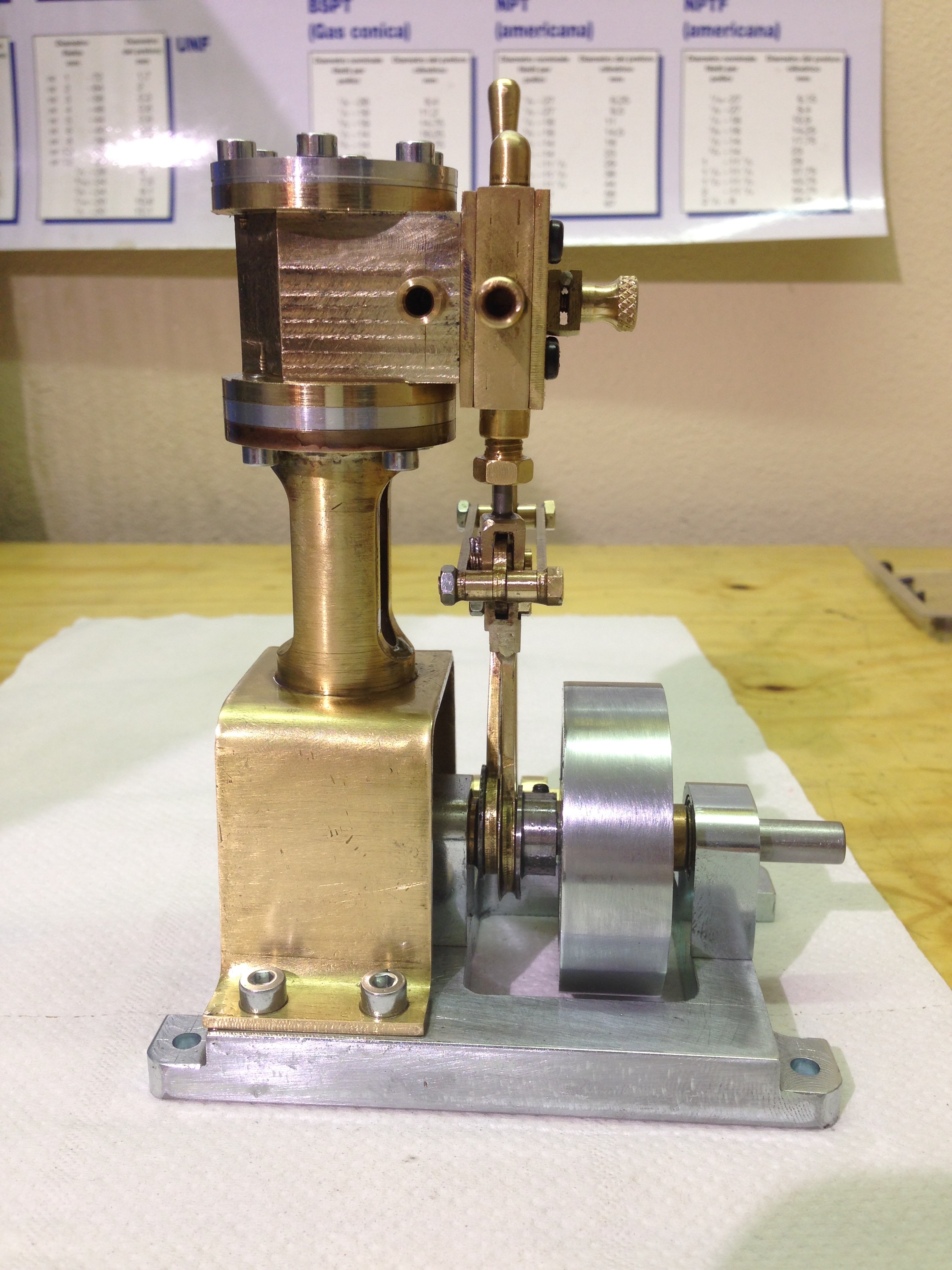

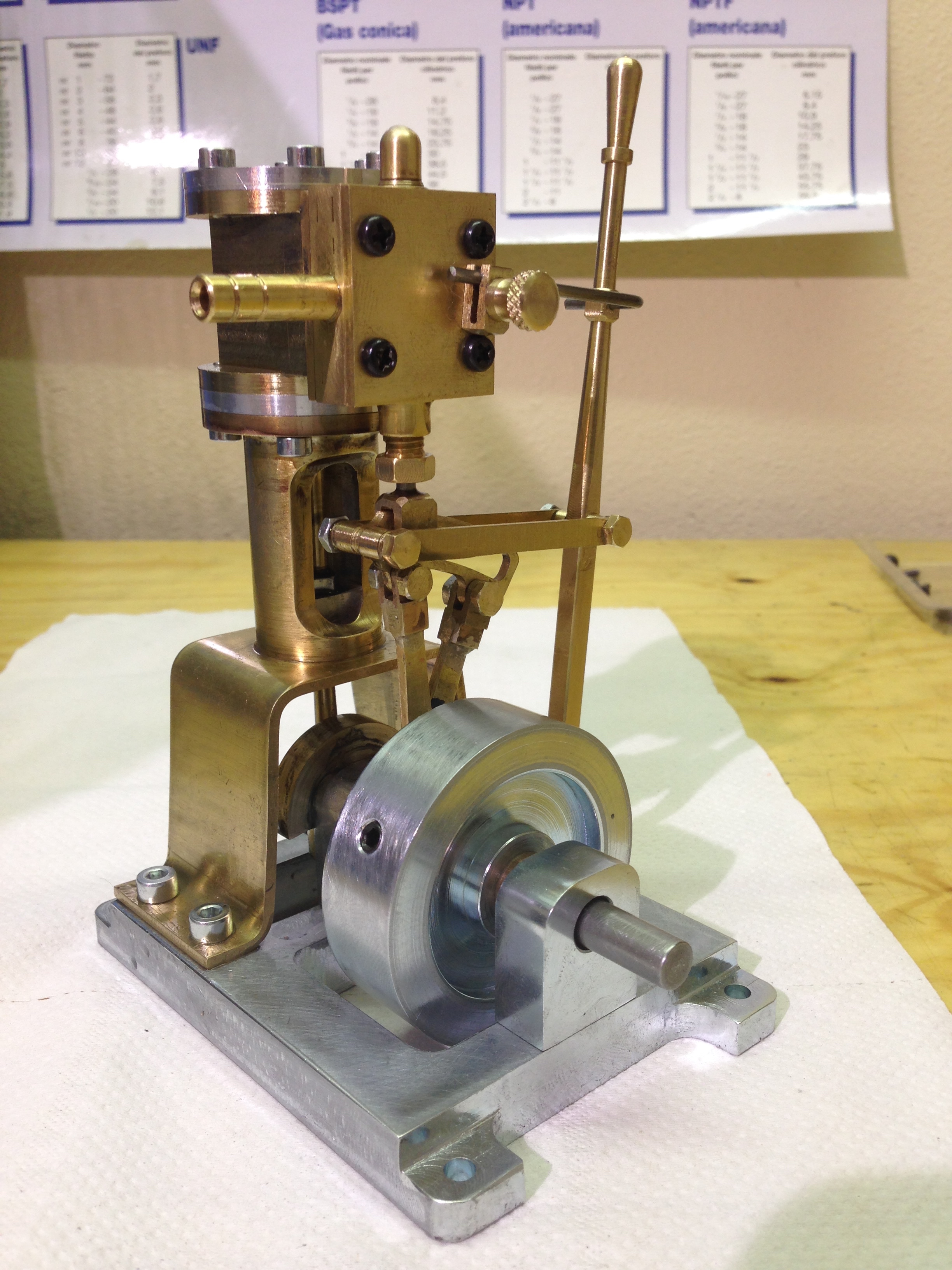

Le tenuta del cilindro l'ho realizzata con un O-ring i Viton diametro nominale 3 mm mentre per la tenuta del cassetto (in foto) ho avvolto due spire utilizzando la corda grassa di un salame mantovano stagionato 8 mesi, la tenuta è assicurata ma il salame ha fatto un brutta fine.
Volevo caricare un filmato.mov realizzato con l'iPhon ma l'upload non riesce, il computer è rimasto acceso tutta la notte ma il file non si è caricato, quindi cè solo qualche foto.

Grazie per i preziosi insegnamenti
Fede

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Motore a vapore con pistone verticale
il: January 20, 2015, 08:30
Cita:

Gran bel "piccolo" capolavoro questo motore con pistone verticale e .....salame orizzontale.....
Bravissimo

ciao
mario
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Motore a vapore con pistone verticale
il: January 20, 2015, 15:09
Cita:

Bravissimo! Ottima replica! Sono davvero felice di questo tuo gran bel lavoro e sono sicuro che lo sarebbe anche Elmer!
Realizzazioni come la tua danno grande lustro anche a questo sito di divulgazione di questa bellissima attività modellistica, qundi GRAZIE davvero per aver condiviso con noi la tua splendida realizzazione.
Per il video è meglio che lo pubblichi attraverso YouTube e poi lo metti, anche per evitare problemi di sistemi di codifica ecc ecc.

Ciao e ancora bravo bravo!

Rick.
:-)
