Autore ArgomentoPuntatrice
adriarb50
Tornitore provetto
Posts: 137
Permalink
Post Puntatrice
il: November 29, 2014, 16:19
Cita:

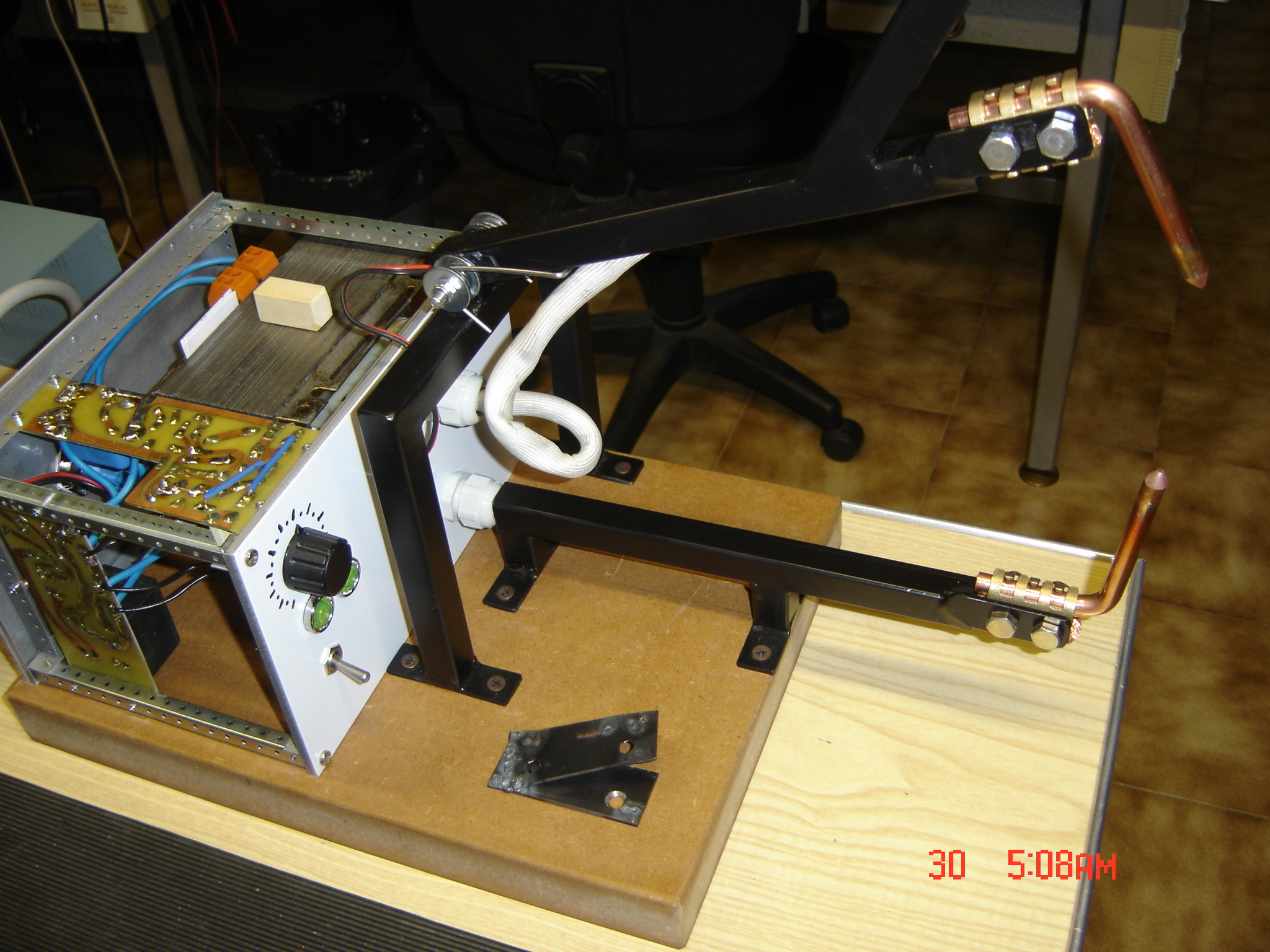

Stimolato dal manico della pentola di mia moglie che si è staccato e dalla puntatrice realizzata dall'amico Mario ho pensato che era arrivato il momento di costruirne una.
Alla prova pratica poi mi sono accorto che per i miei utilizzi era fin troppo potente (3 Volt e circa 800 Amper ), quindi ho pure aggiunto un regolatore elettronico a Triac.
Ve la presento e se qualcuno è interessato posso dare tutte le informazioni tecniche.

Adriano

antoniofat-
tore
Raffinato Tornitore
Posts: 549
Permalink
Post Re: Puntatrice
il: November 29, 2014, 16:29
Cita:

Ciao Adriano ti faccio i complimenti è venuto un bel lavoro.
Antonio
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Puntatrice
il: November 29, 2014, 18:16
Cita:

Bella, si sono interessato, facci una serie di articoli, serve sempre a tutti. Io mi sono ...rivolto al mercato del riciclo... tu, lusso sfrenato...
A parte gli scherzi è venuta molto bene. Che trasfo hai usato ?
Dicci tutto.

ciao mario
adriarb50
Tornitore provetto
Posts: 137
Permalink
Post Re: Puntatrice
il: November 29, 2014, 20:17
Cita:

Lusso sfrenato ?
Pure io mi sono rivolto al mercato del riciclo, anzi peggio .
1) Sono della provincia di Trento e qui per fortuna la raccolta differenziata è molto spinta, quindi pure io sono andato al recupero dei materiali elettronici e dal cassonetto dei trasformatori ( ce n'erano a centinaia), ho scelto quello che mi interessava con pacco lamierini da circa 2,5/3 KW tenuto da 4 vitoni ( per poterlo smontare e riavvolgere) si può prendere gratis tanto è materiale che va in fonderia.
2) Portato a casa e riavvolto con primario 220 V (era da 380 V) e secondario 3 spire con una mazzetta di fili di rame grossa come un bel pollicione.

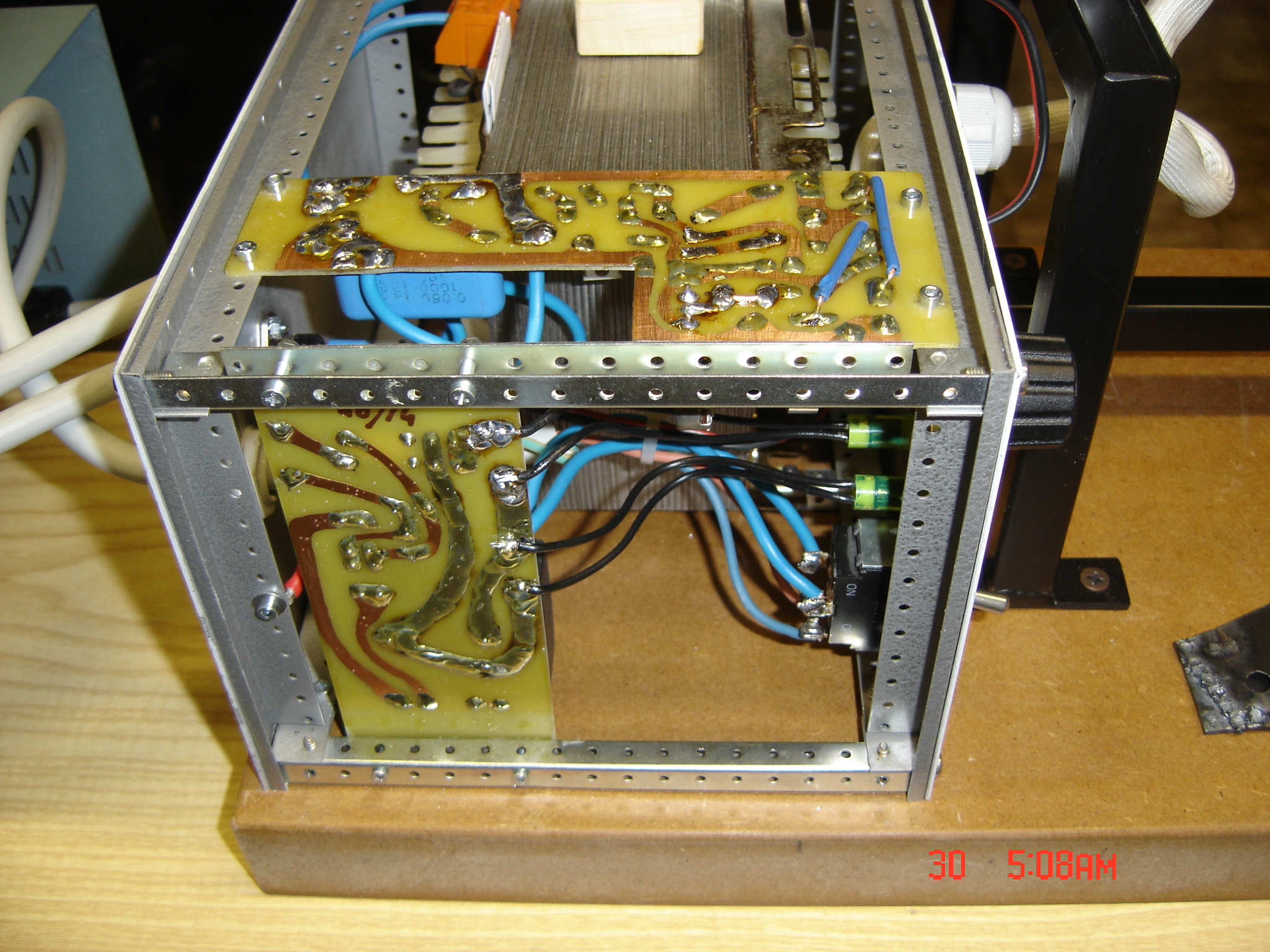

3) Naturalmente sul primario, regolatore a triac ( con triac a vitone da 40A) per carichi induttivi copiato dalla rivista Nuova Elettronica di alcuni anni fa che mi permette di variare la tensione primaria da 0 a 220 e di conseguenza la secondaria.
4) Con spezzoni di ferro ho costruito le leve, gli elettrodi sono in tondino rame elettrolitico diametro 12 mm
5) Pulsante sulla leva superiore che comanda un relais 12 V che agisce sul primario .
6) Contenitore di recupero che avevo in laboratorio da anni ( prima di andare in pensione la mia attività era un laboratorio di elettronica )
Costo dell'intera opera il triac circa Euro 14,00

Adriano
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Puntatrice
il: November 29, 2014, 21:34
Cita:

Stupendo, la provincia di Trento è il paese dei balocchi, qui, a Torino se vai in qualche ecocentro per tentare di recuperare qualche cosa da riciclare... ti cacciano. L'unica possibilità è riuscire a prelevare i particolari riutilizzabili che ti potrebbero servire prima che arrivino all'ecocentro (quelli abbandonati accanto ai cassonetti) .
Bravissimo.

ciao mario
antoniofat-
tore
Raffinato Tornitore
Posts: 549
Permalink
Post Re: Puntatrice
il: November 30, 2014, 05:49
Cita:

Adriano se ti andrebbe di postare lo schema elettrico,la lista componenti e i particolari di alcune lavorazioni quelle diciamo più delicate tipo rifare gli avvolgimenti del
trasformatore te ne sarebbero grati in molti compreso io.
Antonio
adriarb50
Tornitore provetto
Posts: 137
Permalink
Post Re: Puntatrice
il: November 30, 2014, 11:31
Cita:

PRIMA COSA SE NON VI SENTITE IN GRADO NON GIOCATE CON QUESTE COSE SONO MOLTO PERICOLOSE
Per il trasformatore è semplice, se ne cerca uno con pacco lamellare con dimensioni circa mm 100 x 120 x 220 non è critico anche leggermente più piccolo è ok poi il modo più semplice per sapere i V/spira è prima di levare gli avvolgimentoi contare le spire di uno e facendo spire diviso volt si trova quante spire servono ogni volt per quel tipo di trasformatore.
Quindi per esempio se questo valore è 1,15 (questo è il valore del mio ) e devo fare un primario da 220 V le spire sono 220 x 1,15=253 spire il secondario uguale 3 x 1,15= 3,45.
Naturalmente se siete fortunati e trovate un trasformatore con avvolgimento primario già a 220 V meglio ancora, si levano tutti gli avvolgimenti secondari e si fanno solo le 3 spire.
Io per non far pensare agli amici del sito che solo Mario è quello che ricicla anche l'avvogimento secondario l'ho fatto recuperando del normale filo elettrico da impianti casalinghi semplicemente spellando molti metri di filo da circa 2,5 mm2 per ottenere una mazzetta diametro circa 17/18 mm lunga quel tanto che basta da fare le tre spire e arrivare agli elettrodi, bloccarla con del normale nastro isolante ( attenzione, molto importante, ma non basta ) e infilare il tutto in un tubo Sterling: è quello che sembra tessuto ma è isolante e sopporta temperature molto alte.
Il regolatore a triac è LX1539 sostituendo solo il triac TRC2 con uno da 800V 40 A io ho usato il BTA 40/800 in versione isolato da massa così ho potuto fissarlo sullo schienale del contenitore che funge da aletta di raffreddamento.
L'ho fatta un po' lunga ma serve per i meno esperti
ciao

Adriano

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Puntatrice
il: November 30, 2014, 16:22
Cita:

Bravo Adriano, ottima spiegazione, meglio dilungarsi che lasciare passaggi o informazioni al caso, buon proseguimento.

Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Puntatrice
il: November 30, 2014, 16:25
Cita:

cito questa fonte solo per completare il discorso dello schema elettrico.

http://www.plcforum.it/f/topic/165511-lx1539-kit-di-nuova-elettronica-cerco-schema/

ciao.
antoniofat-
tore
Raffinato Tornitore
Posts: 549
Permalink
Post Re: Puntatrice
il: December 1, 2014, 04:19
Cita:

Bene Adriano e bene Marco,ora chiunque si senta in grado di avventurarsi in questo progetto lo può fare senza molti grattacapi.
Ciao. Antonio
