Autore ArgomentoTORRETTA PER ALLINEAMENTO UTENSILE
SPOTTER
Nuovo
Posts: 3
Permalink
Post TORRETTA PER ALLINEAMENTO UTENSILE
il: January 4, 2013, 11:19
Cita:

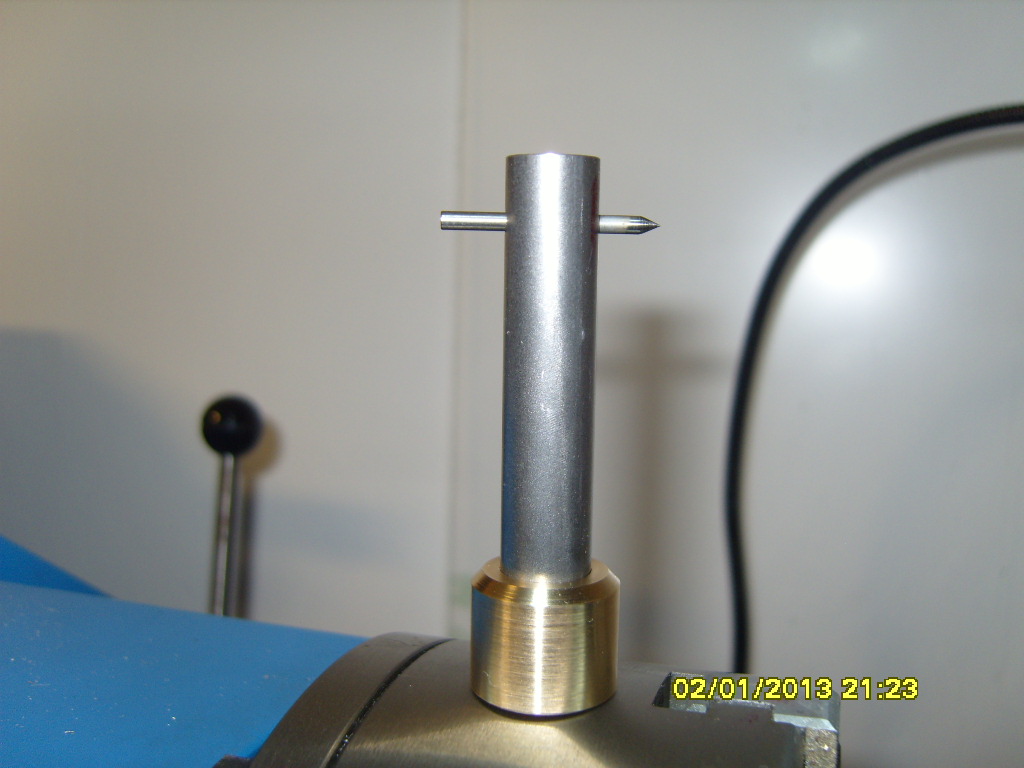

Salve a tutti è la prima volta che scrivo su questo forum, e volevo presentarvi la mia versione della torretta per allineare il tagliente dell'utensile del tornio nulla di particolare è solo una rivisitazione di quello già visto su questo sito, l'unica differenza è la possibilità di variare micromrtricamente l'altezza della punta inserendo dei dischetti di carta spagna da 12mm nella base di ottone fissata alla colonnina in acciao con vite da 5mm ne gode anche l'estetica in quanto i dischetti non sono visibili perchè la colonnina entra per 3mm nella base di ottone dove vengono inseriti gli spessori e il puntalino in tungsteno ricavato da un elettrodo per tig da 2,5mm.
un saluto a tutti.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: TORRETTA PER ALLINEAMENTO UTENSILE
il: January 4, 2013, 12:45
Cita:

Ciao Spotter e benvenuto nel forum! La tua versione è esteticamente molto curata, complimenti. Immagino che i dischetti per regolazione ti siano serviti solo la prima volta per "tarare" l'altezza della punta, una volta realizzato lo strumento. Giusto?
enzoval
Tornitore provetto
Posts: 280
Permalink
Post Re: TORRETTA PER ALLINEAMENTO UTENSILE
il: January 4, 2013, 21:37
Cita:

ottimo lavoro , preciso e fa pure la sua figura ! è quasi un peccato usarlo per il tornio !
una volta tarata l'altezza giusta è fatta !
a.mercorio
Nuovo
Posts: 4
Permalink
Post Re: TORRETTA PER ALLINEAMENTO UTENSILE
il: January 6, 2013, 18:24
Cita:

Molto bello. Complimenti: Rick non dispiacerti, ma credo che realizzerò il suo progetto: Perdonate la mia ignoranza: ma l'impiego di spessori è destinato solo al primo allineamento dell'utensile e/o all'impiego su torni diversi? Se è corretta la mia osservazione non si potrebbe regolare l'altezza con un sistema di vite e controdado (magari anch'esso in ottone per accentuare la già ottima estetica)? A presto

Rick
Amministratore
Posts: 2054
Permalink
Post Re: TORRETTA PER ALLINEAMENTO UTENSILE
il: January 6, 2013, 18:49
Cita:

Figurati se me ne dispiaccio; è lo scopo del forum quello di mostrare altre "variazioni sul tema" :-) Buona realizzazione e aspettiamo di vedere anche la tua versione.
SPOTTER
Nuovo
Posts: 3
Permalink
Post Re: TORRETTA PER ALLINEAMENTO UTENSILE
il: January 6, 2013, 23:00
Cita:

Cerco di rispondere a tutti,gli spessori a forma di rondella con foro da 5mm di carta spagna "per chi non la conosce è un lamierino di ottone o rame venduto a rotoli con spessori assortiti in centesimi" vanno inseriti solo la prima volta per ottenere l'altezza giusta con una regolazione fine, sotto la colonnina di acciaio all'interno della base.La colonnina si può fare più bassa di circa 1mm inserire i dischetti fino ad ottenere l'altezza voluta in maniera da pter ottenere una regolazione in positivo o in negativo io ho avuto c...o e mi è venuto perfetto senza aggiungere nessuno spessore.
Ringrazio tutti per l'apprezzamento.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: TORRETTA PER ALLINEAMENTO UTENSILE
il: January 7, 2013, 06:51
Cita:

Cita da: SPOTTER il January 6, 2013, 23:00
.... io ho avuto c...o e mi è venuto perfetto senza aggiungere nessuno spessore.

Ecco infatti, nel realizzare il mio, non mi sono neanche posto il problema. Usando una punta di centratura nel mandrino per segnare il foro da effettuare nella colonnina e lavorando come si deve, è difficile che possa venire ad una altezza diversa da quanto richiesto! Comunque, la cosa è gradevole dal punto di vista puramente estetico, se uno vuole dedicare più tempo alla realizzazione, che altrimenti è davvero veloce!

cersil
Tornitore provetto
Posts: 192
Permalink
Post Re: TORRETTA PER ALLINEAMENTO UTENSILE
il: January 7, 2013, 22:39
Cita:

Scusate, ma credo che il sistema di poter regolare l'altezza nasca dalla difficoltà per un principiante (io ad esempio) di riuscire ad eseguire al centesimo la tornitura per portare a misura esatta l'altezza della dima. Riccardo non si è posto il problema perchè per Lui è facilmente raggiungibile. La soluzione con gli spessori va bene ma non si corre il rischio che il gambo subisca degli spostamenti magari con un semplice urto visto che non c'è la possibilità di stringere. Quindi anche qui tutto è demandato alla bravura del tornitore nel fare il foro della basetta chè dovrà permettere ala colonnina di entrare senza sciacquare.

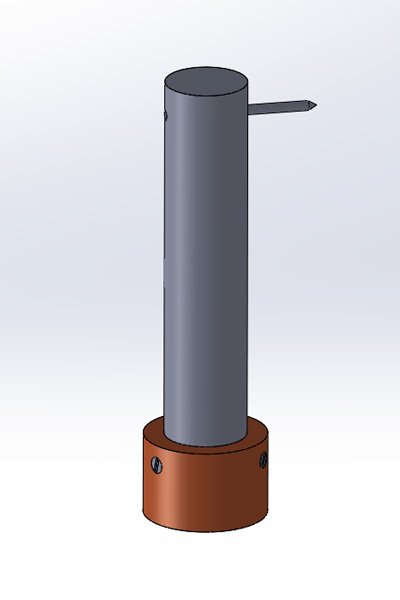

Per quelli privi ancora di questa precisione micrometrica che ne dite di questa piccola variante, ossia aggiungere tre grani a 120° che permetteranno sia di regolare in altezza sia di bloccare la base. Una volta stretti bene la storia è finita.
Ciao

Rick
Amministratore
Posts: 2054
Permalink
Post Re: TORRETTA PER ALLINEAMENTO UTENSILE
il: January 8, 2013, 06:56
Cita:

No Silvano, la colonnina è fissata alla base in ottone con una vite da 5mm. Ci mancherebbe che fosse stata lasciata libera di muoversi! Lo dice nel primo post.
Guarda però che non ci vuole molta maestria per fare il foro alla giusta altezza. Basta mettere una punta da centratura nel mandrino e usarla per fare il segno della foratura. Nataralmente avrai il foro con centro all'altezza dell'asse del mandrino. ;-)

cersil
Tornitore provetto
Posts: 192
Permalink
Post Re: TORRETTA PER ALLINEAMENTO UTENSILE
il: January 12, 2013, 19:19
Cita:

Elementare Watson. E' il solito uovo di Colombo. Quindi conviene farlo di un solo pezzo e via.
Ciao
