Autore ArgomentoMotore aria/vapore
adriarb50
Tornitore provetto
Posts: 137
Permalink
Post Motore aria/vapore
il: December 4, 2014, 20:43
Cita:

Vi mando i video delle mie realizzazioni, una alla settimana per non stufarvi troppo.

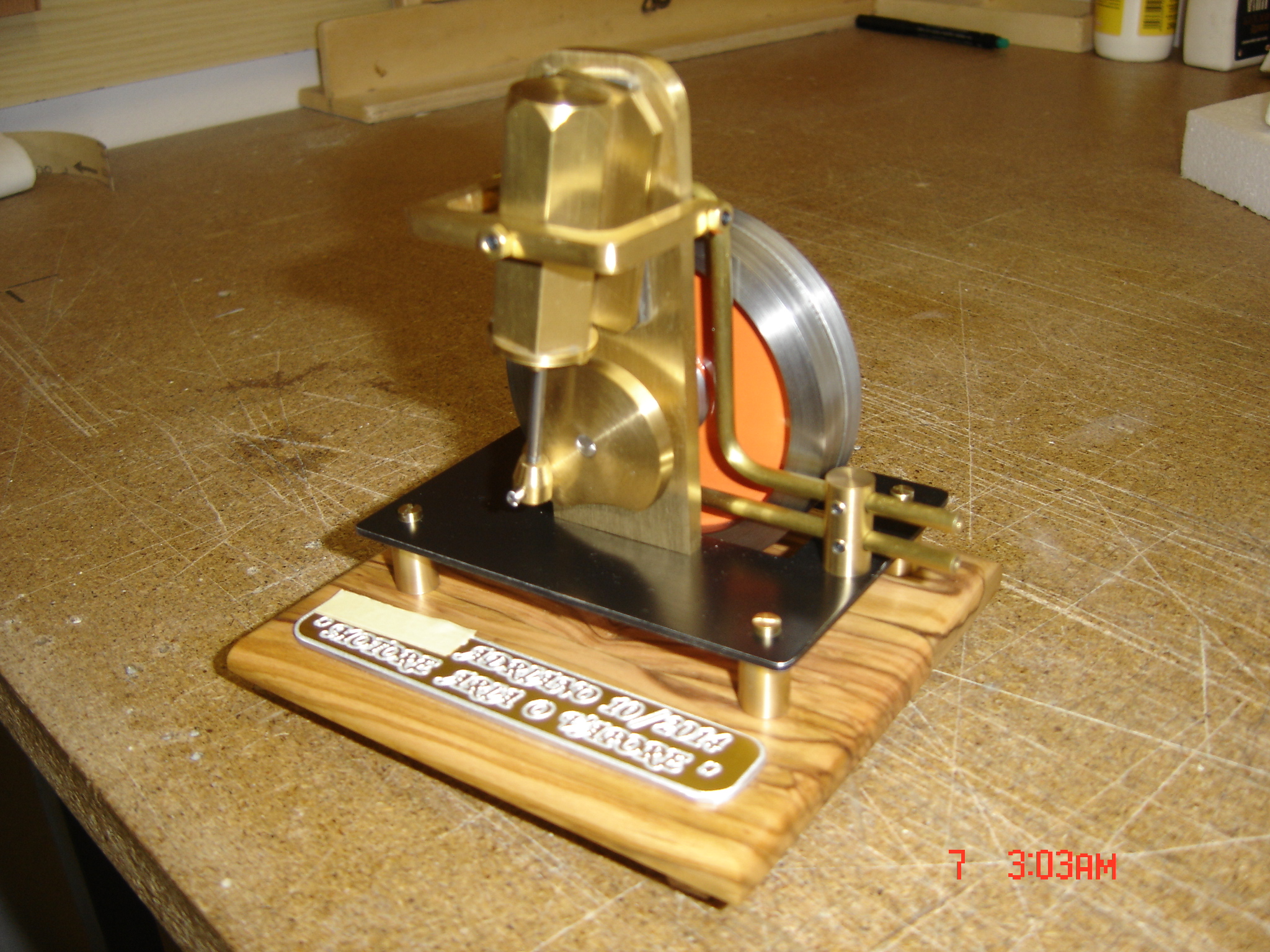

Questo è un motore aria/vapore con pistone oscillante a doppio effetto: il pistone viene spinto e anche tirato nell'arco dei 360°, con circa 10+10 gradi di punti morti. Questo è completamente un mio progetto, naturalmente prendendo spunto da video visti in rete.
Per il momento non ho disegni disponibili essendo tutti nel mio cervello non attrezzato di stampante

Adriano
adriarb50
Tornitore provetto
Posts: 137
Permalink
Post Re: Motore aria/vapore
il: December 4, 2014, 21:09
Cita:

Scusate il video non lo vedo
Non è possibile inserirlo ?
Adriano
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Motore aria/vapore
il: December 4, 2014, 21:23
Cita:

Ciao, lo devi linkare da youtube.
quando scrivi il messaggio aggiungi il video cliccando sull'icona di youtube e tra le due scritte [embed] ci metti il link al video.

Ciao, Marco.
adriarb50
Tornitore provetto
Posts: 137
Permalink
Post Re: Motore aria/vapore
il: December 6, 2014, 14:11
Cita:

http://youtu.be/tCApyI-e8iQ

Cita da: adriarb50 il December 4, 2014, 20:43
Vi mando i video delle mie realizzazioni, una alla settimana per non stufarvi troppo.
Questo è un motore aria/vapore con pistone oscillante a doppio effetto: il pistone viene spinto e anche tirato nell'arco dei 360°, con circa 10+10 gradi di punti morti. Questo è completamente un mio progetto, naturalmente prendendo spunto da video visti in rete.
Per il momento non ho disegni disponibili essendo tutti nel mio cervello non attrezzato di stampante

Adriano

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Motore aria/vapore
il: December 6, 2014, 18:06
Cita:

Ciao Adriano,
molto bello e, mi pare, abbastanza facile da realizzare, nel senso che non appare complesso. Anche se non hai a disposizione i disegni potresti però dare qualche dritta per una eventuale riproduzione da parte di qualche altro appassionato, ad esempio: diametro del pistone, lunghezza del cilindro, diametri del volano, quali accorgimenti hai usato nel tornire cilindro e pistone, come hai piegato i tubetti per l'aria o vapore ed, eventualmente, i siti da dove hai preso gli spunti. E' comunque evidente che con tornio e fresa ci sai fare....
Saluti Giuseppe.
P.S. : "cita" usalo solo se il post cui ti riferisci non è visibile direttamente nella pagina aperta.
Glob.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Motore aria/vapore
il: December 7, 2014, 10:52
Cita:

Bel modello Adriano. Ti consiglierei (per esperienza personale) di fare prima tutti i progetti sulla carta o su un cad e una volta sicuro del progetto, realizzare il modello. In modelli complessi evita di dover fare le cose un sacco di volte e di pasticciare per adattare e correggere gli errori che saltano fuori inevitabilmente creando frustrazioni.
I modelli a cilindri oscillanti sono davvero semplici ed efficaci, almeno nelle scale di questo genere.
Sembra ottima anche la finitura. Complimenti e grazie per aver condiviso il tuo ottimo lavoro.

PS: Ho spostato l'argomento in "modellismo meccanico"

Rick.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Motore aria/vapore
il: December 7, 2014, 16:04
Cita:

Ciao Adriano, bel modellino ben curato. Come capita spesso, Giuseppe non fa che esprimere in anticipo quelli che sono anche i miei desideri di curioso cronico.
Aggiungerei alla lista delle domande la seguente, relativa alla verniciatura del volano, apparentenente impeccabile.
Areografo ?
Bene, continua a stupirci.

mario
adriarb50
Tornitore provetto
Posts: 137
Permalink
Post Re: Motore aria/vapore
il: December 7, 2014, 21:23
Cita:

Per Rick io intendevo che i miei progetti non sono lusso sfrenato (come dice Mario ) come i suoi fatti al cad, ma semplicemente su carta con gomma e matita e prima di eseguire sono calcolati visti rivisti e pensati decine di volte.
I tubetti di ottone sono stati piegati con una piega tubi autocostruita che vi presento in seguito, lo spunto preso da " Maschinen im Modellbau" una bella rivista di micromeccanica ma in lingua tedesca.
La verniciatura del volano è stata fatta semplicemente con un piccolo penellino ho la mano ancora discreta dopo circa 50 anni di modellismo.
Per le lavorazioni come dice Rick non ci sono problemi è un motore abbastanza semplice e si puo dimensionare a piacimento.
Il mio pistone ha un diametro di circa 18 mm in acciaio C40 accoppiato naturalmente al cilindro in ottone, io normalmente faccio prima il cilindro lo lucido all'interno senza preoccuparmi della misura, 4/5 decimi in piu o meno è sempre buono, poi naturalmente il pistone deve essere perfetto con un paio di centesimi in meno.
La settimana prossima vi presento un altro lavoro

ciao
Adriano
