Autore Argomentomotore bicilindrico a cilindri oscillanti
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post motore bicilindrico a cilindri oscillanti
il: January 6, 2015, 14:53
Cita:

Buon anno a tutti

Ho finalmente concluso la costruzione del bicilindrico, mancano ancora le molle che ho sostituito con tubetti in plastica e
l'O-ring. Inoltre manca anvora la targhetta per completare il tutto.

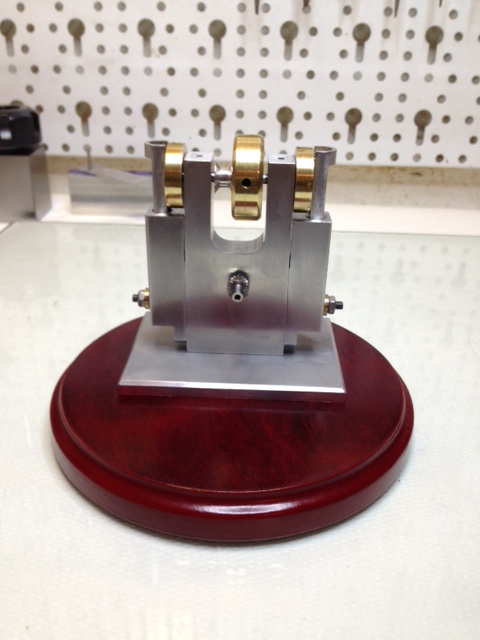

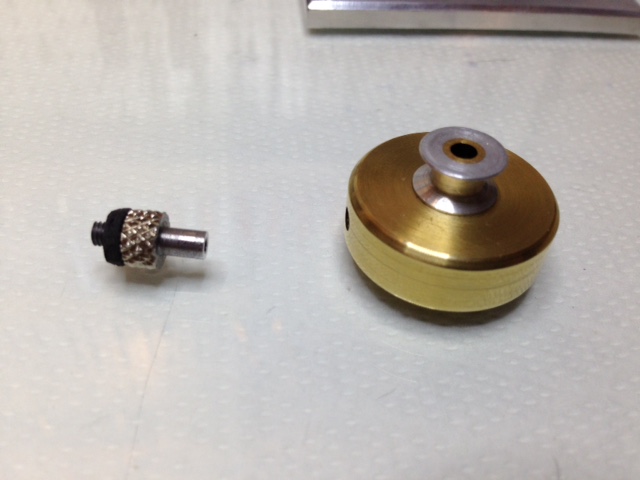

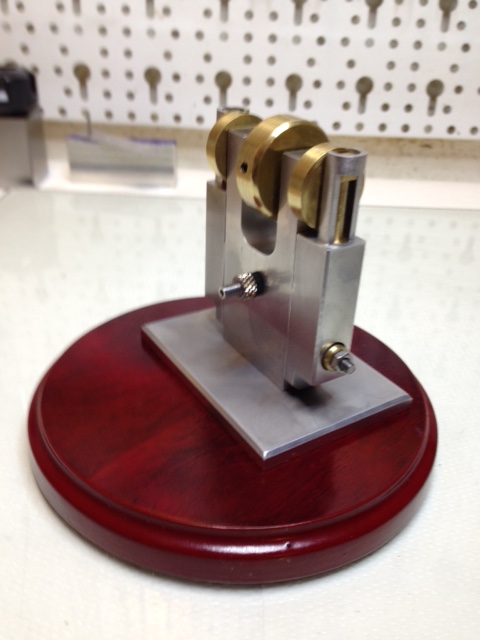

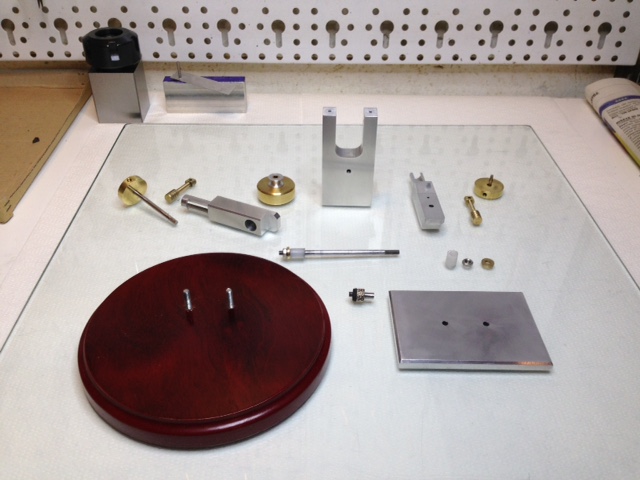

Nelle foto che allego vedrete tutti i pezzi del motore, un primo piano del volano e il motore assemblato ancora non verniciato.

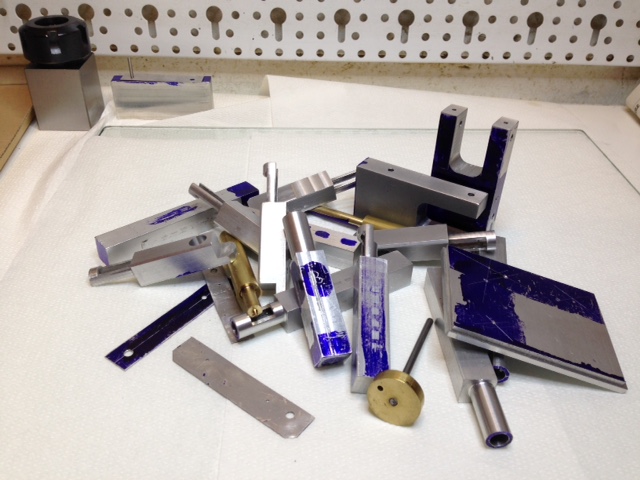

in un successivo post vi inviero un'altra foto del motore assemblato + foto pezzi sbagliati o non perfetti secondo i miei standard ed infine
il video del motore in funzione.

Gabrio
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: motore bicilindrico a cilindri oscillanti
il: January 6, 2015, 14:59
Cita:

Allego le altre foto + video.

Gabrio

per il video cliccate il link qui sotto

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: motore bicilindrico a cilindri oscillanti
il: January 6, 2015, 15:17
Cita:

Scusate ci riprovo

Gabrio
Rick
Amministratore
Posts: 2054
Permalink
Post Re: motore bicilindrico a cilindri oscillanti
il: January 6, 2015, 15:41
Cita:

Bravo Gabrio! Ottima realizzazione. Grazie di averla condivisa sul forum.
Notevole il contenuto per il bidone dei pezzi venuti male. Sarebbe interessante per me sapere cosa ha condotto alle parti venute male; es: errori di tracciatura, errori di lavorazione, errori sulla sequenza delle lavorazioni, scarsa esperienza in una lavorazione... ecc ecc..
Le molle le puoi ricavare anche da una penna ;-)

Auguri e buoni trucioli! :-)

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: motore bicilindrico a cilindri oscillanti
il: January 6, 2015, 16:55
Cita:

Rick,
Sei riuscito a vedere il video?

Gli errori:
- premetto che ho scartato pezzi che erano giusti ma non perfetti......grosso difetto la maniacale ricerca della perfezione
- la maggior difficoltà per me è stata la centratura dei pezzi, non riesco ad essere molto preciso ad esempio con il bulino.
- due volte ho spezzato un punta dentro il pezzo una volta nella colonna e una in un cilindro..
- un paio di volte ho lavorato la faccia sbagliata .. errori di distrazione dovendo spesso interrompere la lavorazione per motivi di tempo
- il mandrino a 4 griffe indipendenti (mai usato prima) lasciava dei profondi solchi sul pezzo causa sbavature che ho dovuto riprendere per non
rovinare i pezzi
- avrai visto che la puleggia del volano e' in alluminio, ho dovuto farla a parte e poi inserirla a pressione perche non avevo un utensile piccolo abbastanza
- i fori nelle manovelle se fatti singolarmente non coincidevano perfettamente quindi ho prima forato sulla fresa e poi tagliate le due manovelle al tornio
in questo modo i fori combaciavano perfettamente

In sintesi la lezione che ho imparato e che bisogna lavorare con calma e ricontrollare sempre tutto prima di iniziare o riprendere una lavorazione
la fretta è una cattiva consigliera.

La tracciatura e' andata alla grande come del resto la sequenza di lavorazione che tranne gli esempi soprocitati è stata fedele al progetto.

IL motore gira benissimo anche a regimi bassi fluido e senza intoppi.

Veramente ottimo il centratore che mi hai fatto, grazie ancora.

Gabrio

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: motore bicilindrico a cilindri oscillanti
il: January 6, 2015, 18:58
Cita:

Ciao Gabrio, sono contento di rivederti sul forum, se devo essere sincero ero un pò preoccupato della tua assenza, colgo l'occasione per farti gli Auguri per queste feste ormai passate e quasi concluse da questa epifania.
Il video si vede, basta cliccare sulla scritta "image" nel tuo post, è davvero impressionante con quale scrupolo e attenzione metti nell'eseguire i progetti, vedrai che qualche pezzo non venuto correttamente uscirà dal bidone come una farfalla dal suo bozzolo e rivivrà sotto qualche altra forma.
Mario in un suo post ha creato un supporto per bulinare e comunque se ne trovano anche nei vari siti che abbiamo menzionato già molte volte, sicuramente è un accessorio utile a migliorare la precisione che richiedono i progetti di questo tipo.

Bentornato, Marco.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: motore bicilindrico a cilindri oscillanti
il: January 6, 2015, 20:33
Cita:

Ciao Gabrio, bel lavoro, ma d'altra parte da te non potevamo aspettarci di meno. Non riesco a vedere il video, forse sono io un po' impedito...

a presto
mario
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: motore bicilindrico a cilindri oscillanti
il: January 6, 2015, 20:50
Cita:

Ciao Gabrio,
anche io sono contento di rivederti sul forum dopo tanto tempo... molto bello il modello che hai realizzato e, dal video, si vede che funziona perfettamente.
Anche per me il centraggio dei fori non è una cosa semplice, in genere, se posso, cerco di accoppiare i pezzi facendo prima un foro su pezzi accoppiati che poi blocco con la vite sua propria, poi eseguo l'altro foro. Ma quando i fori da accoppiare sono più di due, allora vengono fuori i problemi....
Durante queste vacanze mi sono dovuto dedicare al riordino delle librerie (cartacee!) sicché il retrofitting della SX1 si è momentaneamente fermato, ma conto di riprendere quanto prima. Dunque cari auguri di ottimo 2015 e ben tornato anche da parte mia,
Giuseppe
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: motore bicilindrico a cilindri oscillanti
il: January 6, 2015, 21:57
Cita:

Grazie a tutti

Mario sotto il secondo post prima della foto degli errori dovrebbe esserti un icona video (image) come dice Marco .

Poi dimmi

Gabrio

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: motore bicilindrico a cilindri oscillanti
il: January 6, 2015, 22:05
Cita:

L'ho Visto, gira proprio bene, mi ricorda un rumore di tanti tanti anni fa.... la sgasata del Malanca TestaRossa.

ciao mario
