Post flange
il: January 9, 2015, 17:43
Cita:

Buonasera e buon anno
volevo chiedere ,mi potete consigliare su come realizzare delle flange di circa 35cm di diametro usando una lastra di alluminio spessa 4mm larghezza 20mm,avevo
pensato ad un attrezzo simile al fly cutter con un braccio più lungo ma non so se sia la soluzione migliore per eseguire il lavoro,
esiste un altro sistema con cui posso eseguire tale lavoro avendo a disposizione una piccola fresatrice ed un tornio?
chiedo anche a Rich che siuramente assieme a voi potrà aiutarmi.
Grazie

Buonasera
È molto tempo che non partecipo al forum,purtroppo impegni vari non me lo anno concesso,adesso Ho un po’ di tempo ha disposizione e vorrei chiedervi di aiutarmi a risolvere un problema,ho costruito tempo fa una Stirling gamma che funzionava perfettamente,ho riscontrato dopo un po’ di tempo la perdita di compressione dovuta aall’usura della boccola dove scorre l’alberino del dislocatore,ho usato acciaio inox rettificato per l’albero e bronzo fosforoso per la boccola purtroppo c’è questo decadimento nella tenuta,
Volevo sapere se conoscete un sistema di tenuta da applicare a questo motore che tenga conto della modestissima potenza erogata ma che abbia una tenuta valida e duratura,
Grazie e buone feste.
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: flange
il: January 9, 2015, 20:18
Cita:

Ciao Roberto,
nei dati che hai fornito c'è qualcosa che non quadra: una lastra di alluminio può essere spessa 4 mm., ma cosa significa "larga 20 mm." ? In quale relazione è questa larghezza col diametro di "35 cm." ? Il "fly cutter" serve per spianare piccole superfici, pochi cmq, la flangia di cui parli ha una superficie di oltre 961 cmq!!!
Per ora ,saluti, Giuseppe.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: flange
il: January 9, 2015, 21:39
Cita:

Ciao,
Giuseppe hai dimenticato " piccola fresatrice ed un tornio "

Marco.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: flange
il: January 10, 2015, 10:16
Cita:

Ciao Roberto,

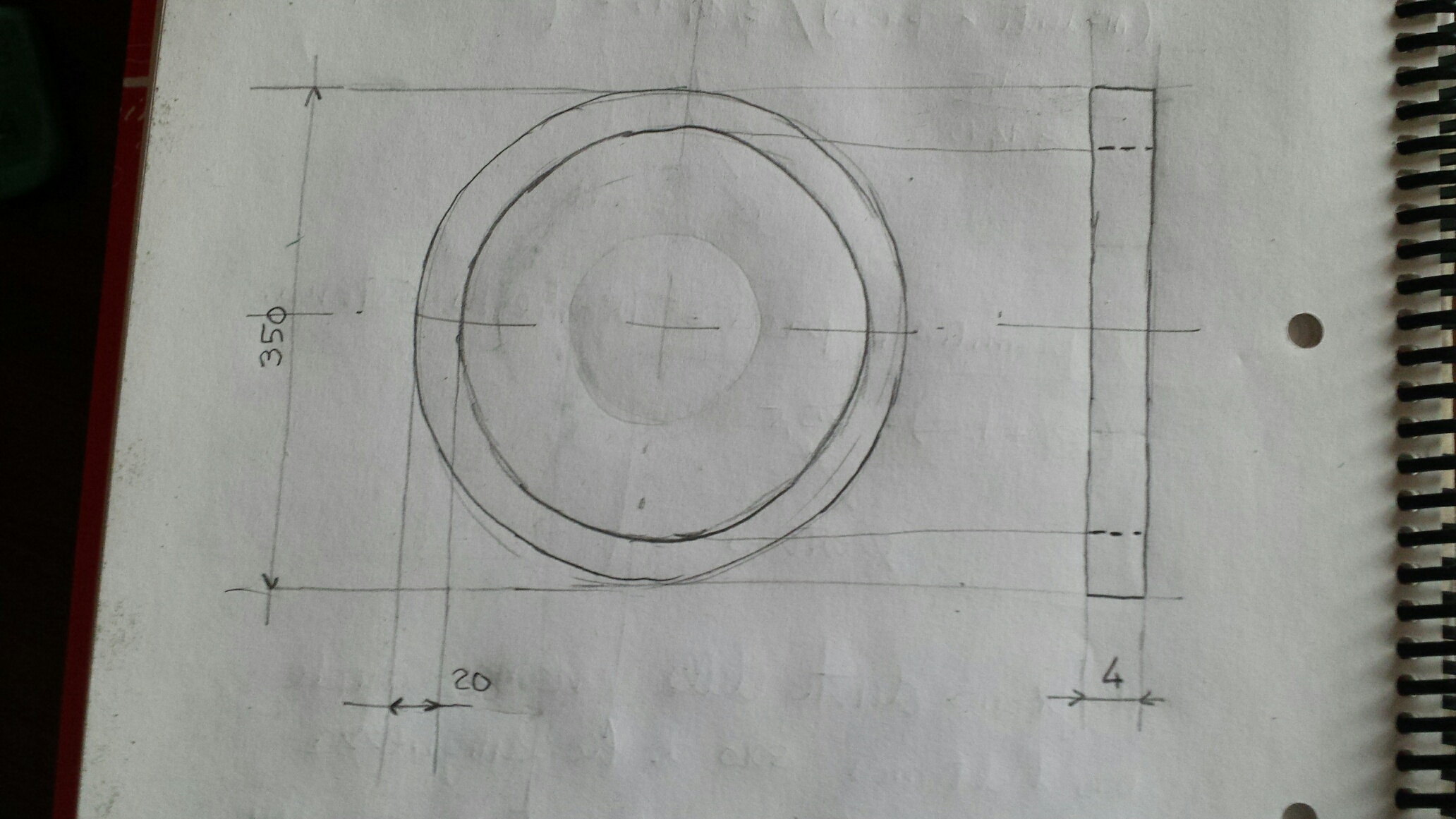

Sia per l'età, che per il numero dei neuroni sigh in costante discesa :( , a volte faccio fatica a capire le descrizioni. Ho cercato di interpretare il tuo messaggio e ne è venuto fuori uno schizzo al 'maticad' :) che ti propongo. Serve solo per capire bene ciò di cui hai bisogno, al tuo assenso o diniego vedremo di .... malaconsigliarti :D .... per realizzarlo.

ciao mario
roberto-
fulici
Principiante
Posts: 79
Permalink
Post Re: flange
il: January 10, 2015, 14:17
Cita:

Grazie per le risposte e scusatemi la poca precisione, Mario ha individuato quello che volevo dire,riguardo l'uso di un simil fly cutter era semplicemente
per identificare uno strumento con un braccio regolabile al cui fissare un utensile adeguadamente lavorato per un taglio preciso e circolare,ottimo il
maticad mario e di eventuali malconsigli ,grazie anche a Marco,e Cita, aspetto notizie

Buonasera
È molto tempo che non partecipo al forum,purtroppo impegni vari non me lo anno concesso,adesso Ho un po’ di tempo ha disposizione e vorrei chiedervi di aiutarmi a risolvere un problema,ho costruito tempo fa una Stirling gamma che funzionava perfettamente,ho riscontrato dopo un po’ di tempo la perdita di compressione dovuta aall’usura della boccola dove scorre l’alberino del dislocatore,ho usato acciaio inox rettificato per l’albero e bronzo fosforoso per la boccola purtroppo c’è questo decadimento nella tenuta,
Volevo sapere se conoscete un sistema di tenuta da applicare a questo motore che tenga conto della modestissima potenza erogata ma che abbia una tenuta valida e duratura,
Grazie e buone feste.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: flange
il: January 11, 2015, 12:15
Cita:

Ciao Roberto, esistono i foralastra che sono simili ai flycutter e usano un tagliente in hss perpendicolare alla lastra da tagliare.


Un problema che si può affacciare è il fatto che deve essere molto robusto per lo sbraccio di 15 cm di cui hai bisogno e normalmente sono di dimensioni ridotte, tieni anche presente che mette a dura prova il motore di trapano o fresatrice che vai ad usare.

Ciao Marco.
roberto-
fulici
Principiante
Posts: 79
Permalink
Post Re: flange
il: January 12, 2015, 18:50
Cita:

buonasera
grazie Marco per l'informazione,avevo infatti pensato anchio allo sforzo a quale si sottopone la fresatrice,penso che se non forzo molto
e a bassi numero di giri dovrei farcela,l'utensile in hss da usare è fra quelli mostrati nei videocorsi di Rich o deve essere specifico?
ti ringrazio di nuovo ed aspetto una tua risposta.
Buonaserata

Buonasera
È molto tempo che non partecipo al forum,purtroppo impegni vari non me lo anno concesso,adesso Ho un po’ di tempo ha disposizione e vorrei chiedervi di aiutarmi a risolvere un problema,ho costruito tempo fa una Stirling gamma che funzionava perfettamente,ho riscontrato dopo un po’ di tempo la perdita di compressione dovuta aall’usura della boccola dove scorre l’alberino del dislocatore,ho usato acciaio inox rettificato per l’albero e bronzo fosforoso per la boccola purtroppo c’è questo decadimento nella tenuta,
Volevo sapere se conoscete un sistema di tenuta da applicare a questo motore che tenga conto della modestissima potenza erogata ma che abbia una tenuta valida e duratura,
Grazie e buone feste.
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: flange
il: January 12, 2015, 20:49
Cita:

Ciao Roberto,
se usi un utensile come quello che Marco ti ha mostrato in fotografia (fora lastra, fora piastrelle...) devi avere l'accortezza di rendere il tagliente molto sottile (1 o 2 mm. al massimo)
perché se viene lasciato così come si vede in foto mano a mano che il taglio avanza aumenterà di pari passo lo sforzo richiesto. Da tener presente è anche lo sbilanciamento dell'attrezzo in questione: 15 cm. di sbraccio sono tanti anche a basso regime di giri.
Saluti Giuseppe.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: flange
il: January 12, 2015, 21:11
Cita:

Ciao Roberto,
Forse mi sbaglio, ma se dovessi affrontare la costruzione di una flangia da 35 cm di diametro spessa solo 4 mm, non mi affiderei ne al mio tornio (Proxxon PD400) ne alla mia fresa LTF BF16.
Se avessi la necessità di una lavorazione precisa andrei in una torneria con macchine non da hobbista. Altrimenti tenterei una autocostruzione con mezzi non convenzionali.
ad esempio un seghetto alternativo, dopo aver tracciato la sagoma della corona circolare ritagliarla con un seghetto alternativo lasciando un pelino di sovrametallo. Fissare questo manufatto di "carpenteria metallica" sulla tavola a croce (allungandola con dei bracci, della lamiera, inventati qualcosa ....) e rifilare i perimetri interni e esterni. Oppure tentare di tagliare i contorni della flangia direttamente sulla fresa, sempre dopo aver modificato alla bisogna la tavola girevole. Insomma qua bisogna darci giù di ..fantasia.

ciao
mario
Rick
Amministratore
Posts: 2054
Permalink
Post Re: flange
il: January 13, 2015, 08:35
Cita:

Ciao Roberto; ma la flangia può avere il foro centrale? Perchè se dovessi farlo io eviterei di usare quei fora lastra che reputo pericolosissimi, ma taglierei in qualche maniera (secondo le attrezzature a disposizione) un tondo come suggerito da Mario e poi lo metterei in un "albero" su un tornio per renderlo perfettamente a misura e tondo. Il fatto è che ci vuole un tornio che possa tornire tale diametro. ;-)
