Oggi ho abbandonato temporaneamente la mia CNC per dedicarmi alla costruzione dello strumento di controllo sull'allineamento della fresatrice, mostratoci da Rick nella sua video pillola.

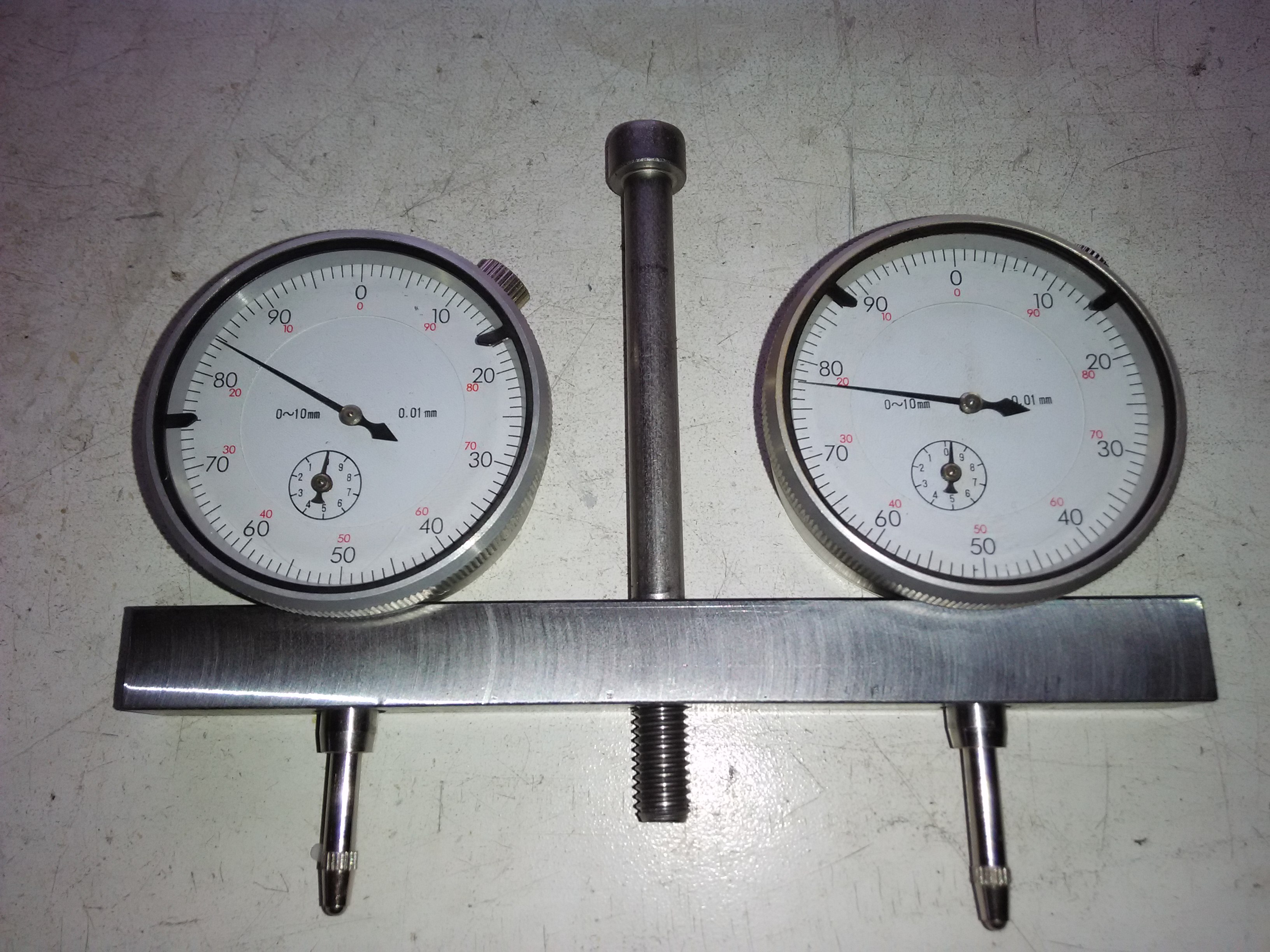

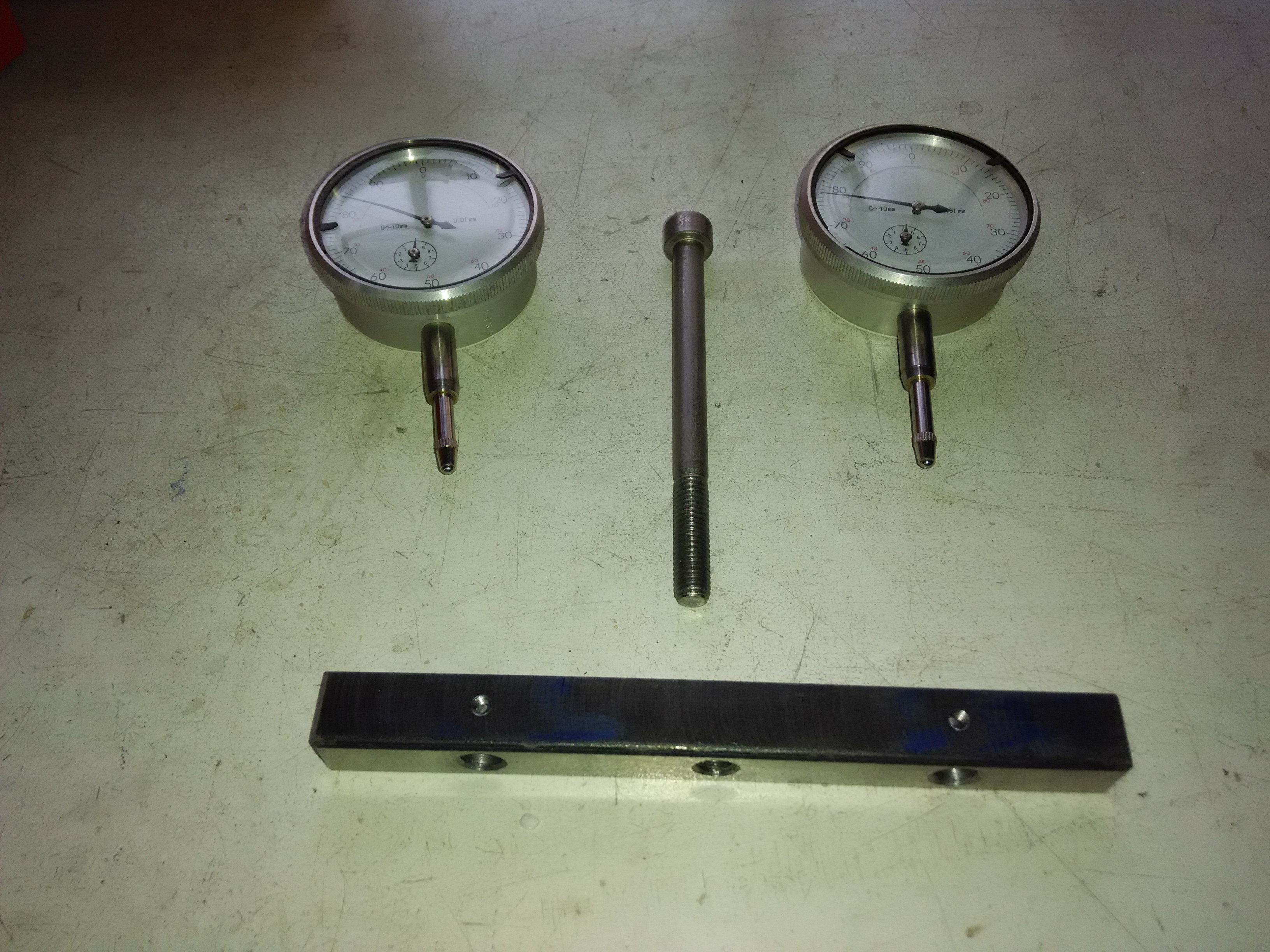

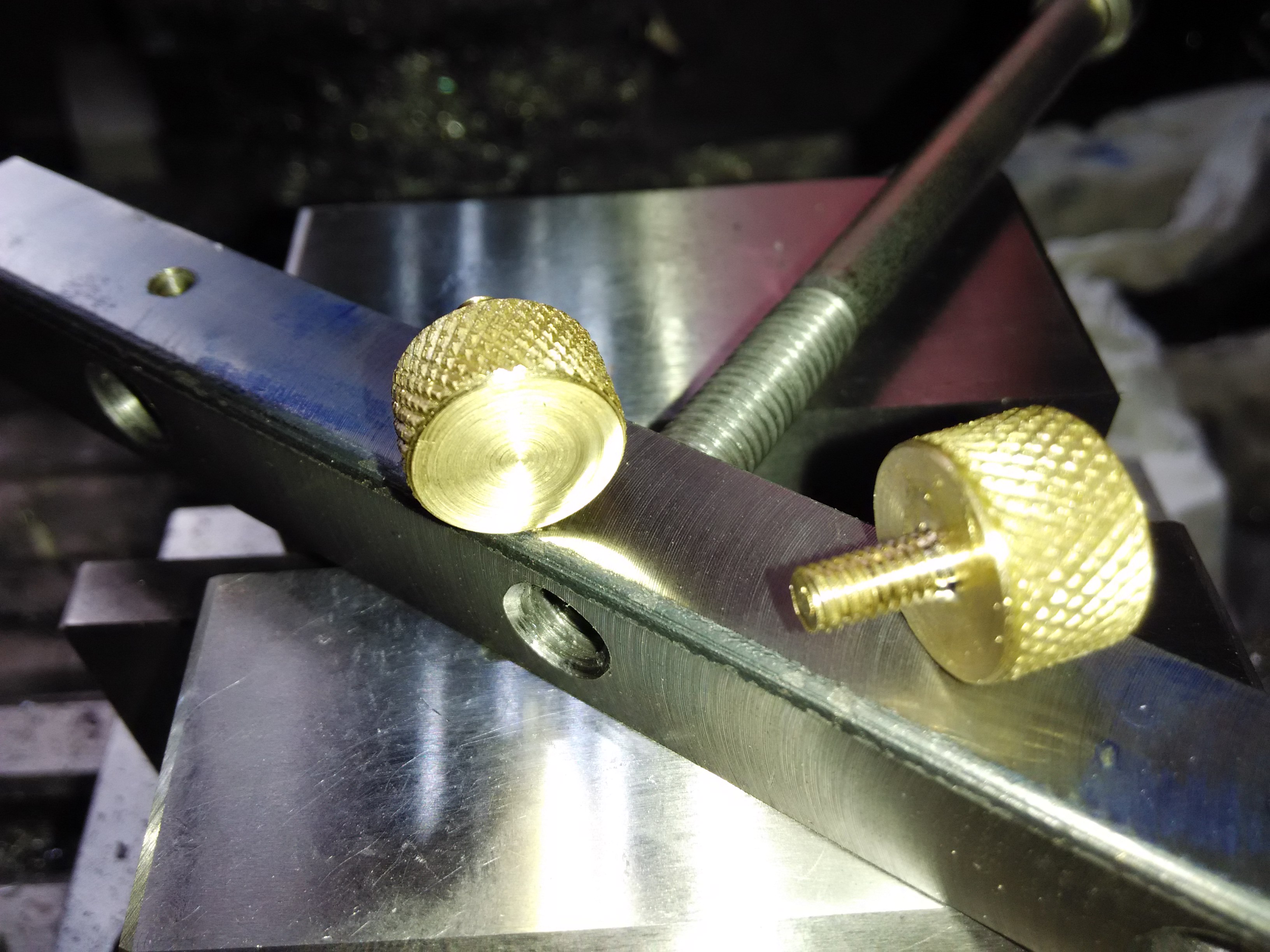

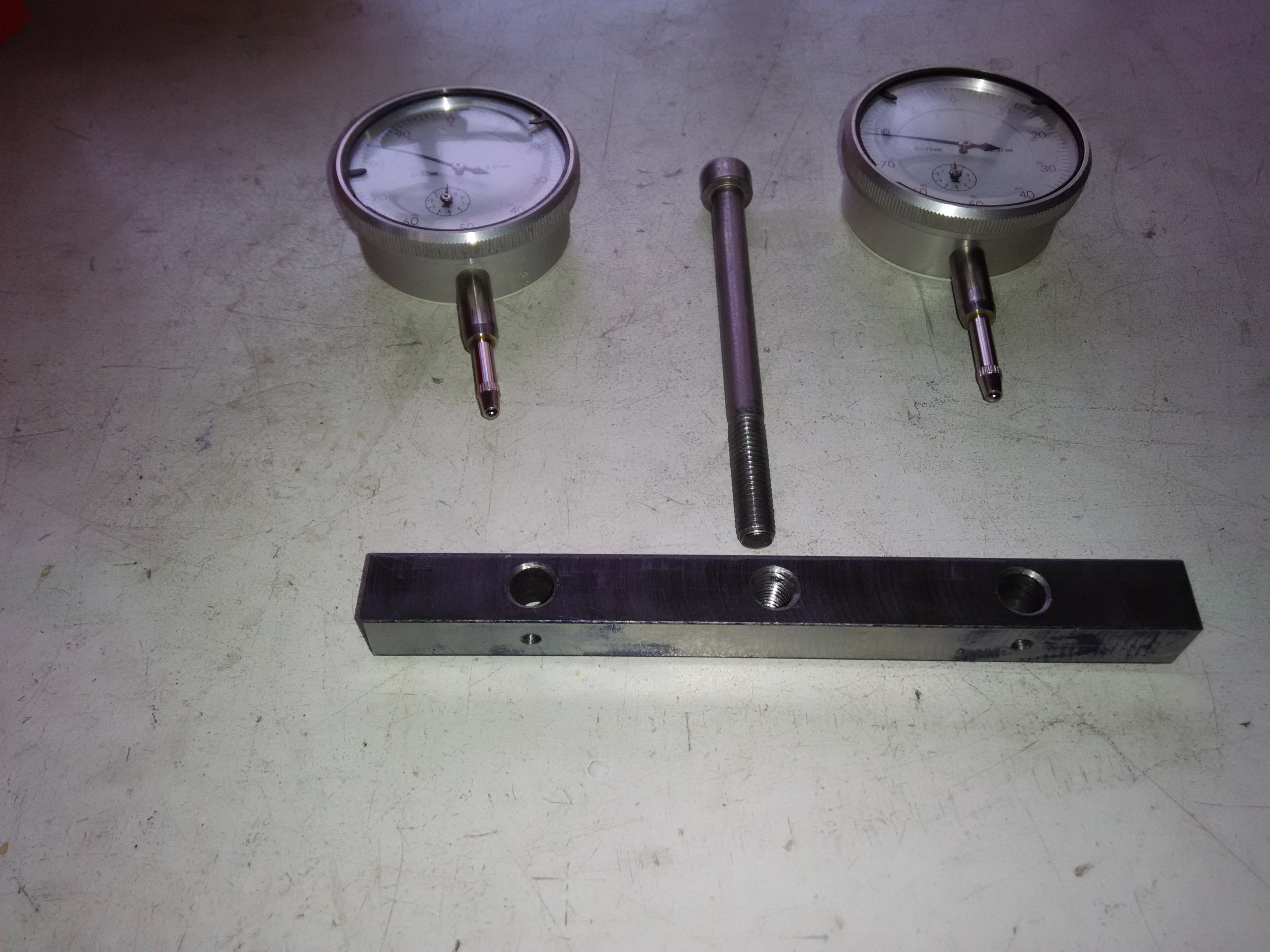

Sono partito dal Fly-cutterare un quadrello da 15mm tagliato a 150mm di lunghezza, ho preso la misura del piano della mia fresa e ho fatto due fori da 8mm alla distanza di 45mm dal centro così da poter alloggiare i due strumenti che verranno fissati da due pomelli godronati e filettati da 4mm in ottone, che devo ancora costruire, al centro della barra ho forato e filettato un 8ma, nella foto è puramente indicativa la vite a brugola, farò un asta da 10mm con l'estremita filettata da 8ma per supportare il tutto.
Domani neve permettendo credo di completarlo.

Buona serata a tutti, Marco.

Eh eh...sembra "terminator" quando è uscito dall'incendio dell'autobotte piena di benzina
Stai attento alle flessioni e anche al fissaggio dei compratori che, a volte, quando si preme sul gambo si deforma un po e non scorre più come prima; specialmente i comparatori economici. È sempre uno strumento che deve apprezzare i centesimi.
Ciao.

Rick.

complimenti, semplice ed economico

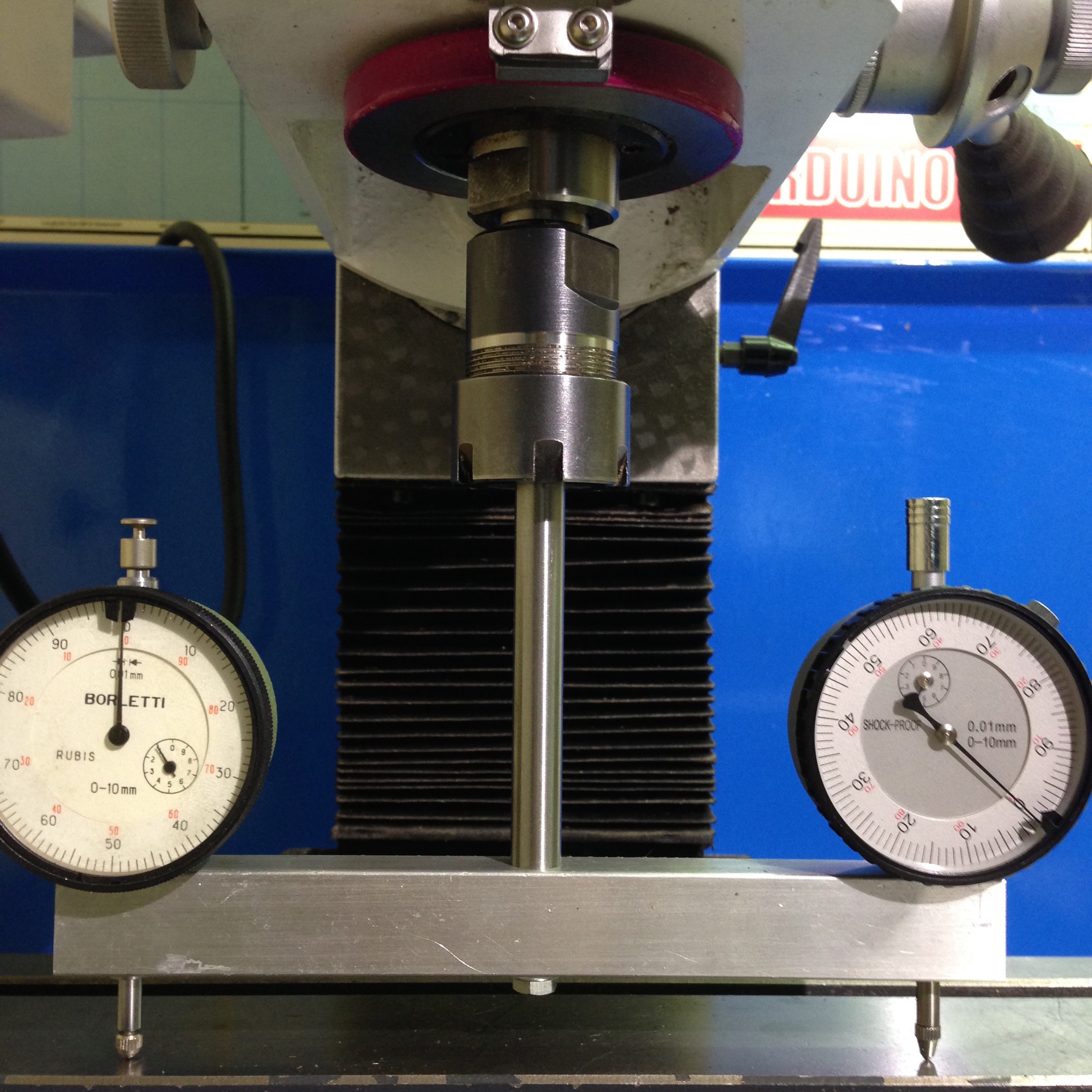

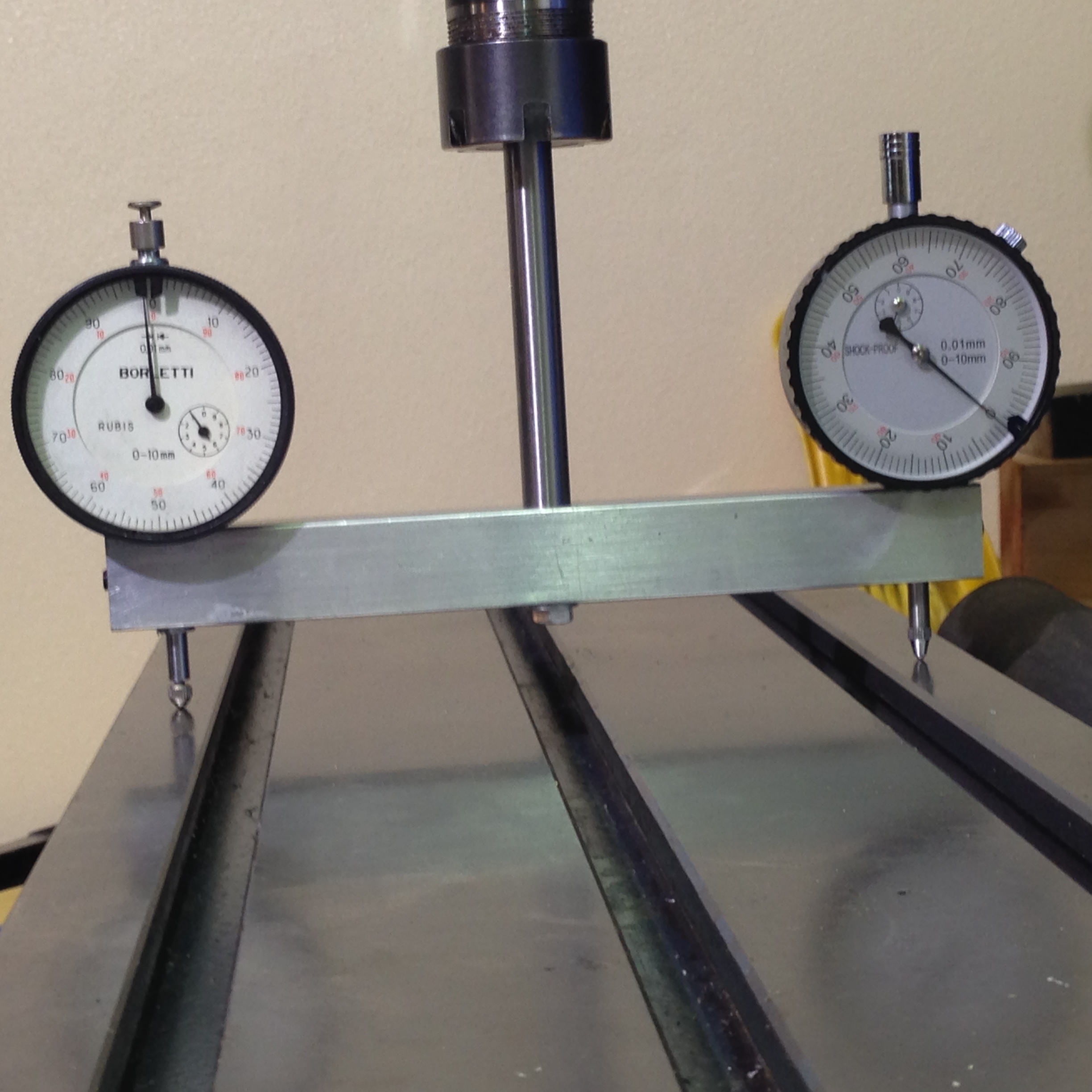

Ciao Fede, se hai trovato 4 decimi sulla BF20L .... .... chissa cosa trovo sulla mia molto cinese Einhell che tutto sommato mi sta aiutando parecchio nel mio progetto cnc.
Comunque bella realizzazzione, hai fissato i comparatori con una vite?

Marco.

ciao Marco, ciao Fede,
mi avete preceduto entrambi! non appena ho visionato l'ultima pillola di Rick ho preso carta e matita per fare un porta comparatore che alla fine risulterà come i vostri.
Con una piccola modifica, però, che vi spiego: tra la vite e il gambo del comparatore io inserirò un cilindretto di plastica o meglio di gomma dura: questo per evitare pressioni elevate sul gambo. Meglio sarebbe corredare la base di una molla ad L rovesciata che blocca il comparatore in posizione ed usare una vite in nylon. Appena lo faccio vi posterò qualche foto. Saluti Giuseppe.
