Ciao a tutti,
oggi ho completato il mio affilatore per frese che è un po' diverso da quello presentatoci da Rick: intendiamoci, l'idea base è la sua e, soprattutto, gli angoli sono quelli che ci sono stati suggeriti nel filmato. Di diverso c'è il sistema di fissaggio delle frese.
Tempo addietro,credo in una video pillola, Rick ci aveva suggerito un ottimo attrezzino per fare delle lavorazioni di sfacciatura parallela sui tondi: io li ho acquistati entrambi: quello quadrato e quello esagonale (non si sa mai...). Questi "blocchetti di Stevenson"sono adatti a fissare le pinze tipo ER25 ed allora ho pensato che potrebbero essere usati utilmente in un affilatore per frese. Detto, pensato e fatto, Le misure della base le ho adattate a quelle del carro della piccola fresatrice Emco Vi mostro qualche foto che rendono meglio di tanti discorsi:

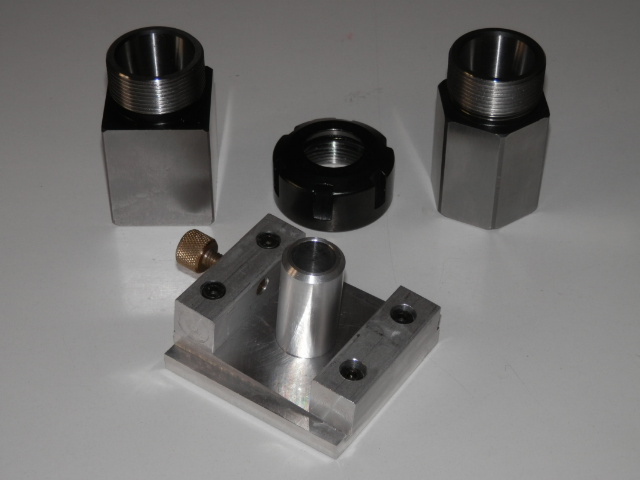

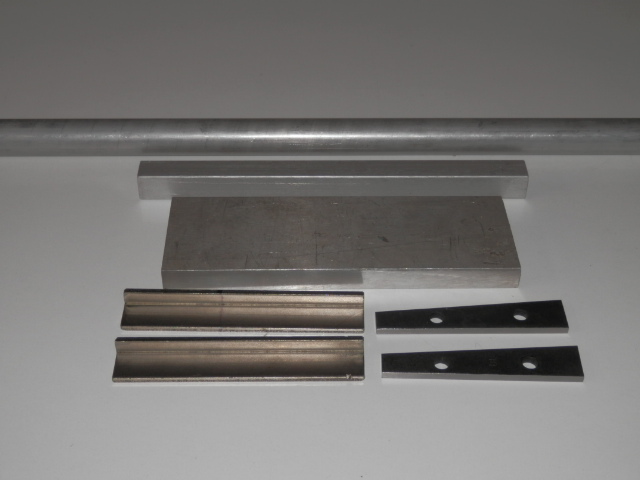

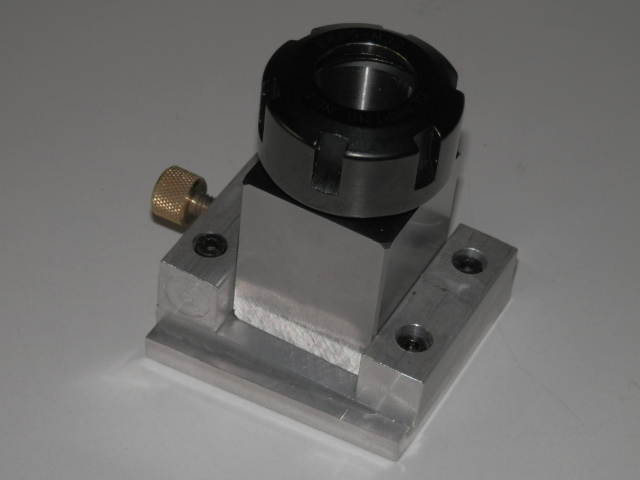

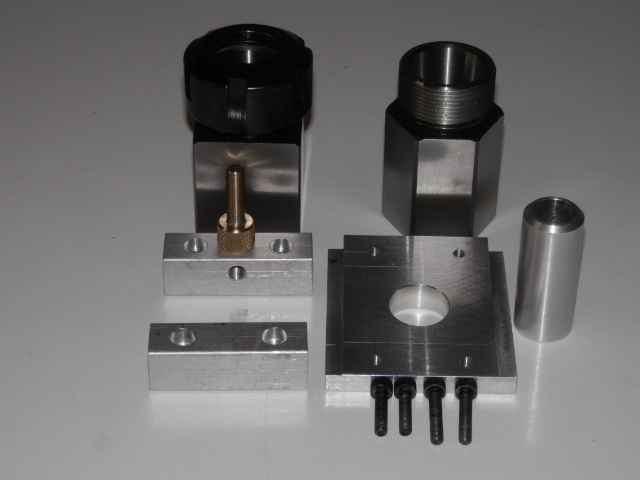

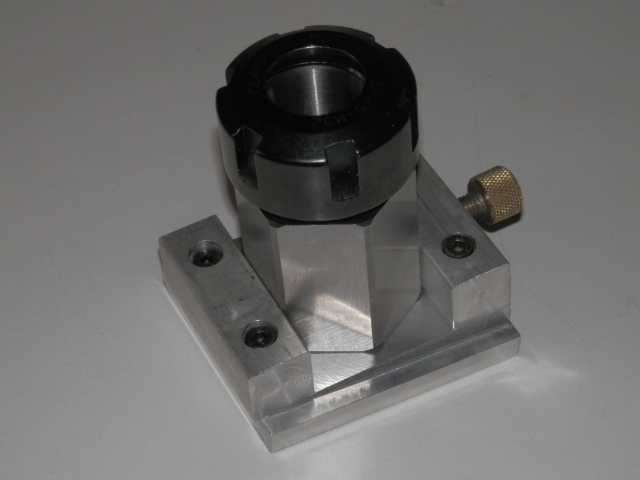

La prima mostra i materiali grezzi usati (si possono notare i due ausilii angolari da 5 grad); la seconda fa vedere i pezzi lavorati e finiti, mentre nella terza si vede il supporto montato con a fianco i blocchi di Stevenson: il primo (quello quadro) serve per affilare frese a due e quattro taglienti, il secondo (quello esagonale) serve per affilare frese a tre taglienti

Columbus Egg's, bellissimo, hai mica disegni e quote ?

ciao mario

Ciao Giuseppe,
mi si è accesa la lampadina quando ho visto i blocchetti di Stevenson (non so perchè sono ancora di Stevenson, eppure li ho pagati !!). Farò tesoro delle indicazioni.
grazie

ciao mario

Ciao, scusate ma sono un testone !!!!

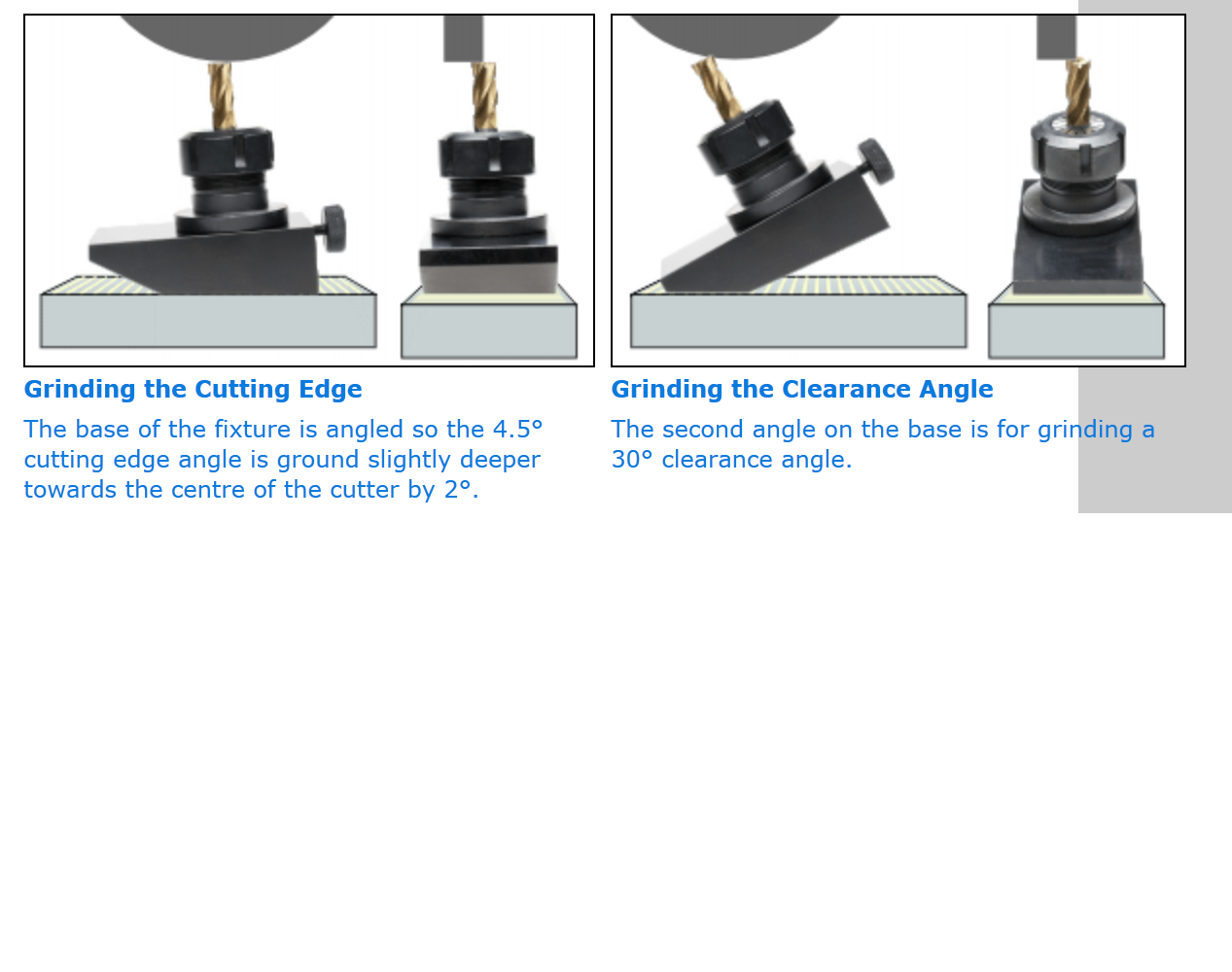

Il dubbio che si potesse dare un inclinazione di 2° alla base mi è venuto osservando il prodotto venduto da AET.

Marco.

Cita da: EM500 il February 19, 2015, 21:59
Vedo che purtroppo non sono il solo che in questo periodo produce più catarro che trucioli
Hai ragione Rick, mi avevi già richiamato sulla dimensione delle foto ora finalmente ho imparato come si fa a ridurle !!!!
Utilizzando l'affila frese ho notato che il tipo di mola che suggerisci con l'uso tende a scaldarsi e quindi la colla che la tiene al gambo si scioglie, purtroppo qui in giro questa mola si trova solo all'interno di una cassettina di legno con molti altri piccoli utensili abbastanza inutili per me.
.....CUT

Non devi farla scaldare per nulla!
La mia non scalda affatto perchè devi togliere davvero solo pochi micron di metallo! Inoltre quelle molette non sono incollate ma ciò che le tiene è una resina che non fonde.
Prendi molette Dremel e vedrai che funzionano bene.
Ciao.
