Autore	Argomentoutensile da taglio

enzoval

Tornitore provetto
Posts: 280
Permalink

utensile da taglio il: February 1, 2013, 20:14
Cita:

ho trovato una lama da taglio in HSS delle seguenti dimensioni : 12x3x85 mm
a questo punto vorrei costruirmi un portalama da inserire nella cartella della torretta a cambio rapido
qualche suggerimento , qualche progetto ?

enzoval

Tornitore provetto
Posts: 280
Permalink

Re: utensile da taglio il: February 7, 2013, 21:41
Cita:

cavolo , non vi viene in mente nulla ? AIUTOOO !

Rick

Amministratore
Posts: 2054
Permalink

Re: utensile da taglio il: February 8, 2013, 07:45
Cita:

Scusa Enzo se ho tardato a rispondere, sono un pochino preso nella preparazione del prossimo videocorso

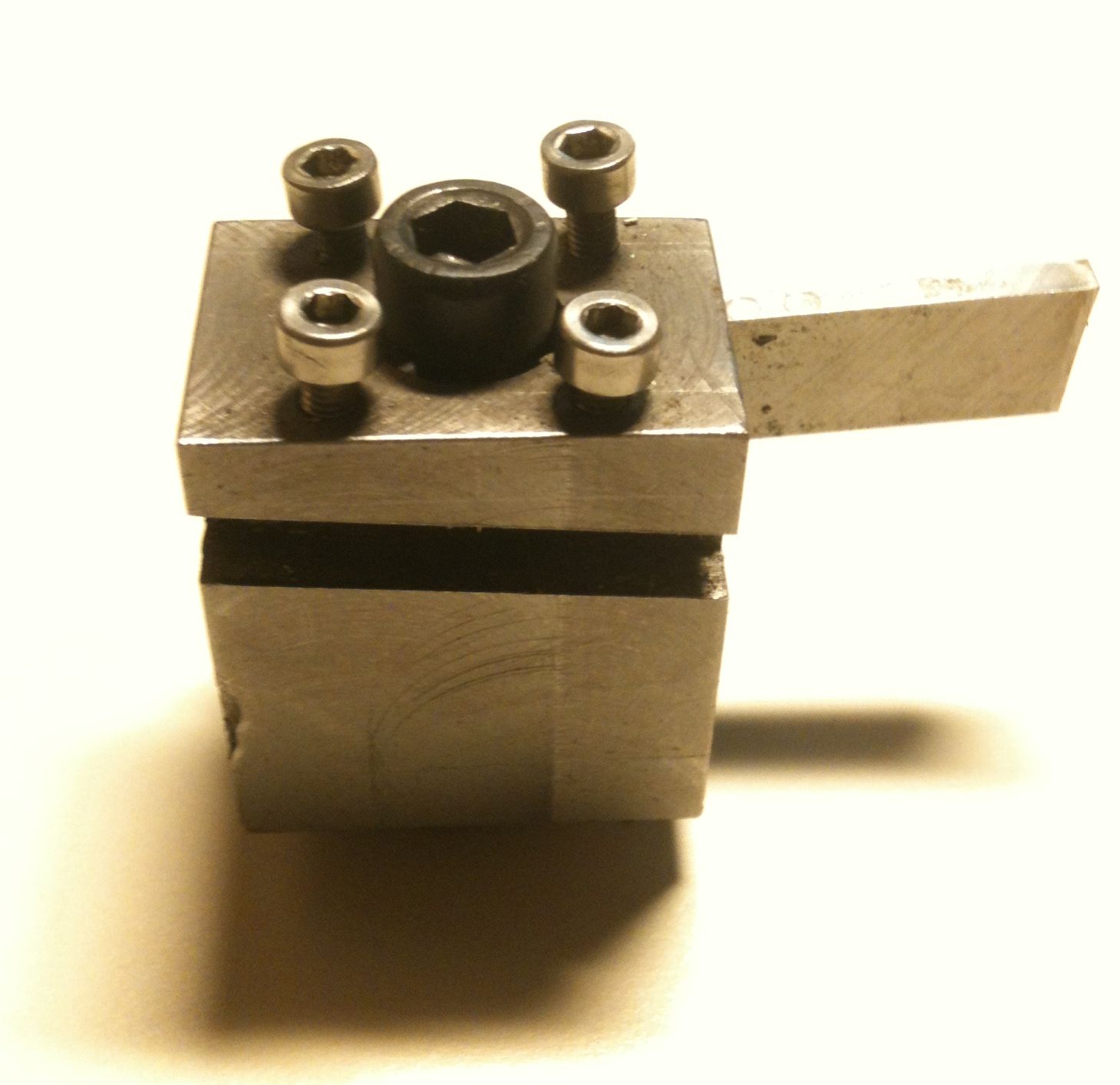

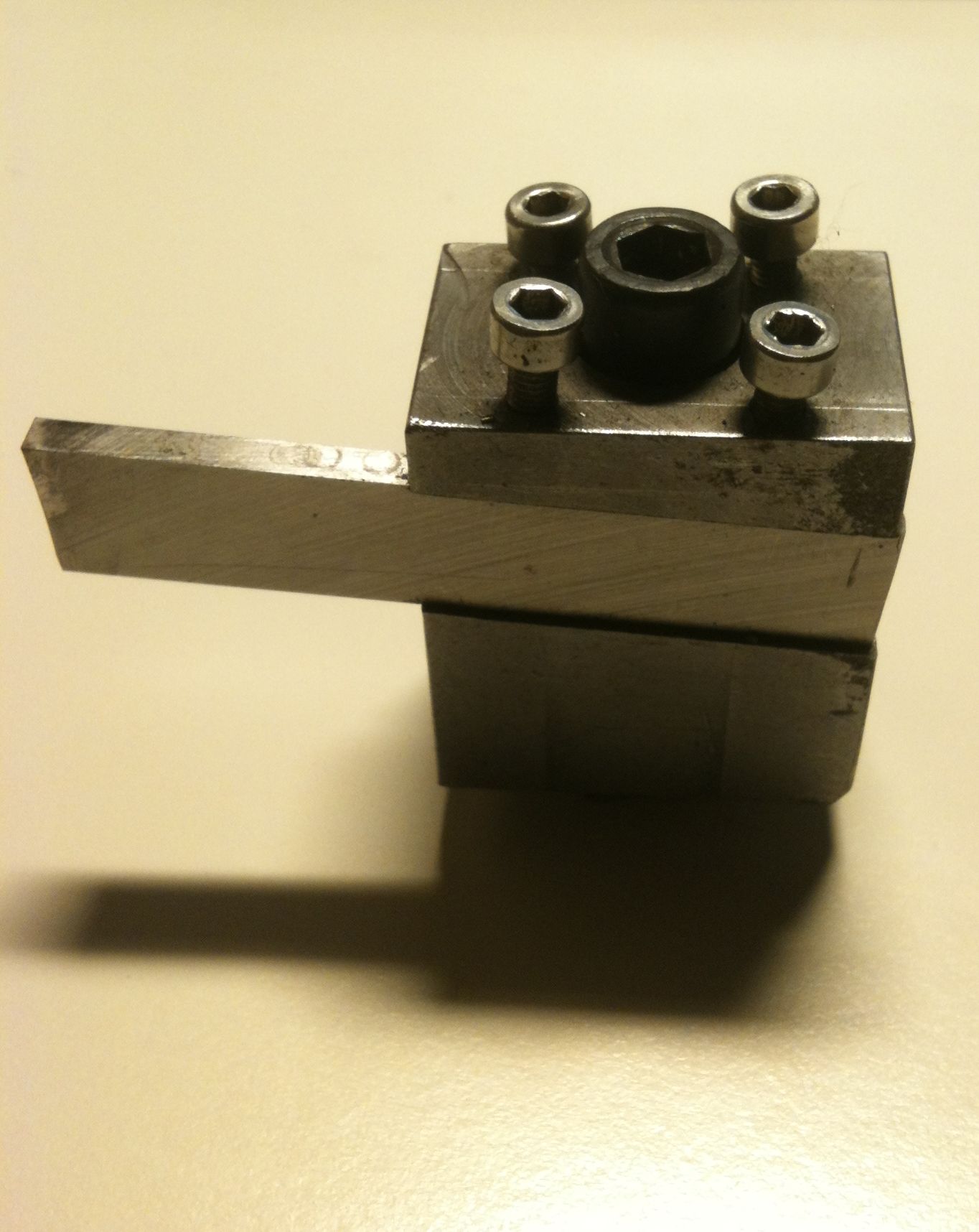

Ti posso far vedere cosa ho fatto io per il mio tornio più piccolo, per usare le lame di troncatura.
Questo porta utensili, può portare un troncatore piccolo e uno da 10 mm; uno da una parte e uno dall'altra. E' ricavato da un parallelepipedo di acciaio, fresato con le giuste inclinazioni.
Facendolo scorrere, posizioni l'utensile all'altezza corretta. Devi adattarlo alla slitta del tornio su cui andrà montato.
Funziona benissimo, vedi se ti può essere di spunto per il tuo uso.

enzoval

Tornitore provetto
Posts: 280
Permalink

Re: utensile da taglio il: February 9, 2013, 19:03
Cita:

grazie Rick , sicuramente mi è utile , devo solo adattarlo alla cartella della mia torretta a cambio rapido : potrei fare un portautensile con una parte che entra nella cartella come un vero e proprio utensile alla quale è attaccata la perte che regge la lama , in questo caso l'altezza la regolo direttamente spostando tutta la cartella ;
ora butto giù qualche disegno e vediamo

Rick

Amministratore
Posts: 2054
Permalink

Re: utensile da taglio il: February 9, 2013, 19:43
Cita:

Quella che ti ho fatto vedere in foto sostituisce la torretta ed è una torretta essa stessa. Offre una rigidità molto elevata.

enzoval

Tornitore provetto
Posts: 280
Permalink

Re: utensile da taglio il: February 10, 2013, 19:58
Cita:

potrei costruire una cartella che tiene direttamente la lama da taglio , la cartella entra direttamente nella torretta e quindi la rigidità sarebbe maggiore , solo che costruire una cartella uguale a quelle della torretta è cosa piuttosto complicata : hanno delle scanalature sottili...dovrei trovare una fresa adatta....ci devo pensare con calma ;
altrimenti faccio un qualcosa di simile a quello che hai tu , creo una torretta porta-lama da mettere al posto della torretta a cambio rapido !

Rick

Amministratore
Posts: 2054
Permalink

Re: utensile da taglio il: February 11, 2013, 17:45
Cita:

Ho utensili troncatori con inserto in MD che scorrono in una sede a cui lateralmente è fissato un pezzo qudro che si inserisce nella torretta classica. Di solito sono fatti così. Certo quello che ti ho fatto vedere in foto è meglio, perchè è una torretta molto rigida, ma te lo devi costruire.
