Ciao a tutti,
il progetto si sta sviluppando con cambiamenti notevoli . Nel post del 12 marzo mostravo le parti componenti dell'innesto meccanico, in quello di aprile 17 facevo vedere la sostituzione della coppia conica in acciaio con una in nylon più silenziosa e la vista di assieme del marchingegno; poi in una risposta a Marco citavo alcuni sistemi di trascinamento elettro meccanici usati nelle fotocopiatrici di una volta che io avevo recuperato.....e così, ecco gli sviluppi, ho smontato il rinvio meccanico e mi sono progettato un rinvio elettro meccanico utilizzante i trascinamenti di cui prima. Anche qui non è stato facile: la precisione deve stare entro i 2 centesimi, e poi ho dovuto rifare alcune parti ed altre ex novo. Oggi, appena terminato, ho montato (quasi, perché mancano alcune parti) il tutto e lo ho testato: funziona perfettamente : posso accendere il motore riduttore e l'asse, che andrà collegato a quello X della fresatrice, se ne sta fermo in quanto libero, ma non appena do corrente all'elettro magnete la frizione si chiude e moto riduttore ed asse X diventano un tutto uno .

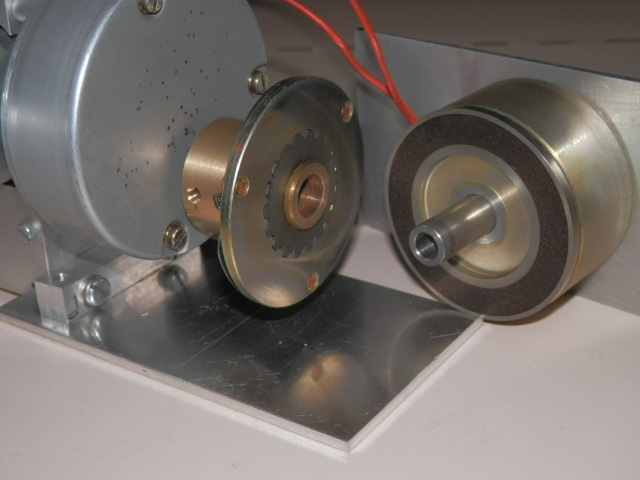

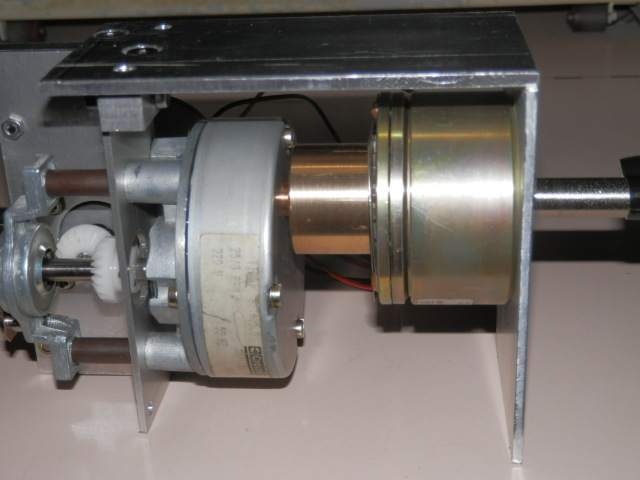

allego due foto esplicative: la prima mostra l'insieme, la seconda fa vedere l'interno delle frizione: dire che sono soddisfatto è poco: con questo sistema ho anche risolto un inconveniente causato dalla leva dell'innesto meccanico. Ora devo fare i disegni quotati della scatola che conterrà il tutto: solo i disegni perché come inscatolare e collegare l'avanzamento alla fresatrice ce lo ho chiaro in testa.
Saluti a tutti, Giuseppe

Ciao Marco,
il gruppo meccanico che avevo montato precedentemente faceva parte di un mega progetto (poi non finito) per un avanzamento automatico per asse X con tre velocità meccaniche e cambio manuale che mi sarebbe servito per motorizzare il tavolo X-Y della Emco. In genere non butto via mai niente di quello che architetto: cercherò tra i miei disegni se trovo qualche cosa. I problemi che poteva porre il gruppo meccanico riguardavano l'innesco o meno del sistema: l'attacco ad esagono, anche se funzionante, non mi ha mai convinto del tutto, da ultimo, poiché il tavolo della fresatrice è largo 180 mm., la leva dell'innesto andava a toccare il bordo del tavolo, a meno di prolungare l'asse di comando.
Per quanto concerne la condivisione dei progetti vedrò cosa posso fare. Intanto ho scoperto che il mio nuovo scanner è in grado di produrre file JPEG (.jpg). Quindi se trovo qualche disegno intellegibile ai più (e non solo all'autore) li posterò volentieri.
Saluti Giuseppe.
P.S. OT hai provato a far funzionare la pompetta per macchine da caffè?

Salve a tutti,
è dal 26 /4 che non riporto novità per l'avanzamento dell'asse X della fresatrice: oggi c'è qualcosa di nuovo e riguarda il sistema di fissaggio al tavolo della fresatrice. Accludo delle foto che meglio si spiegano:

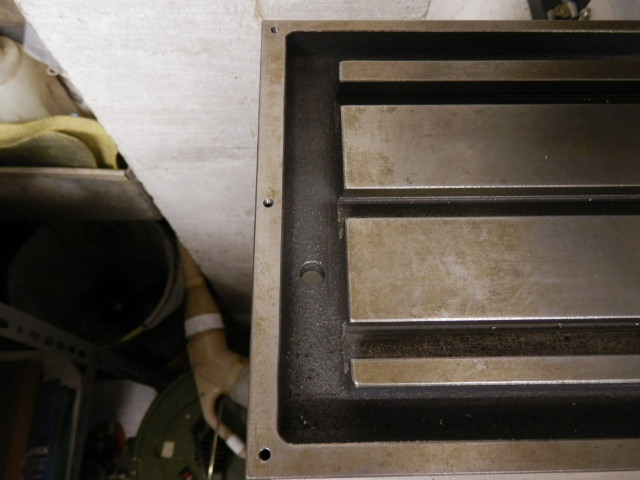

nella prima si vede l'unica lavorazione eseguita sul banco della fresatrice: si tratta di 3 fori filettati 4 ma eseguiti sul bordo della tavola,

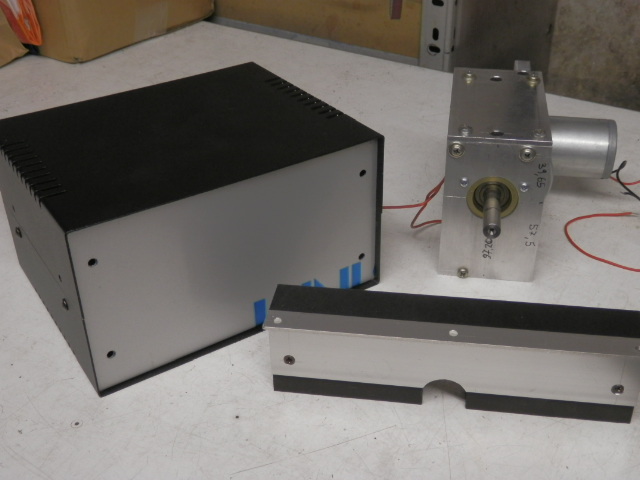

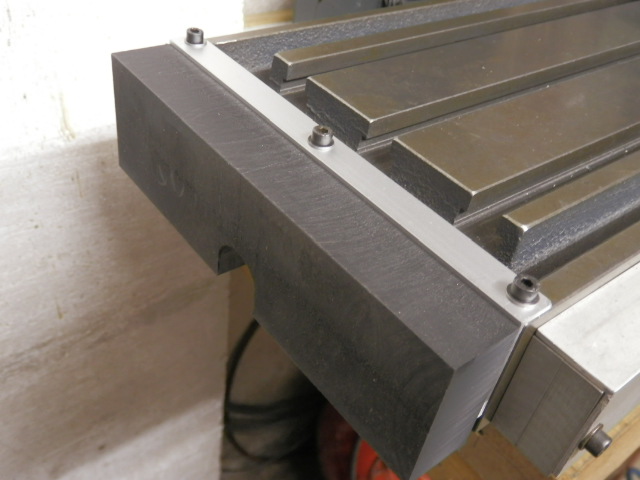

nella seconda si vede il blocco di plastica con attaccato il profilo ad L in alluminio che reggerà il tutto montato sulla tavola, e nella terza si vedono i componenti meccanici dell'avanzamento automatico; restano ancora da fare alcune lavorazioni di tornitura e foratura e poi si vedrà .
Saluti Giuseppe.

Ciao Marco,
magari fossi preciso come forse mi immagini...Anche io devo affinare la mia precisione e una delle difficoltà maggiori la trovo nel centrare i "centri" dei fori da fare; poi sulla carta è una cosa, ma quando si passa alla realizzazione è un'altra... e sulla carta millimetrata tener conto del "mezzo millimetro" è una impresa, figuriamoci poi dei decimi.....
Ciao Giuseppe.

Salve a tutti,

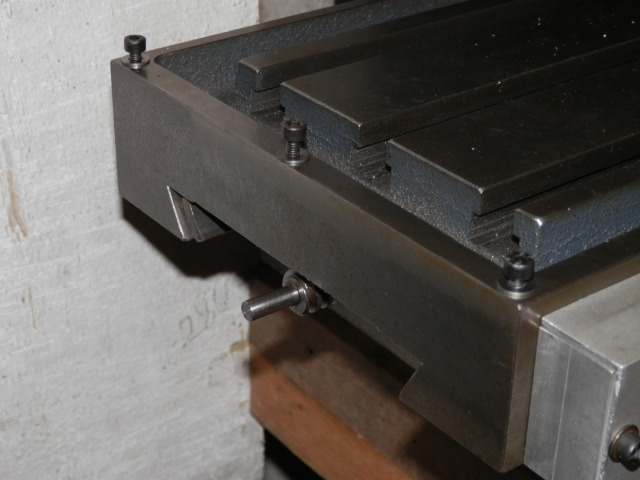

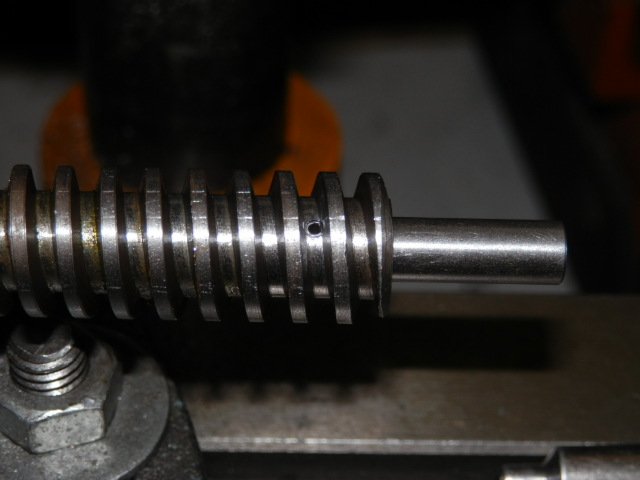

il mio ultimo post risale al 13 maggio scorso dove ho mostrato la spinatura dell'asse X e le piccole modifiche fatte al banco della fresatrice, necessarie per poter agganciare il complesso elettro meccanico per l'avanzamento automatico per la fresatrice.

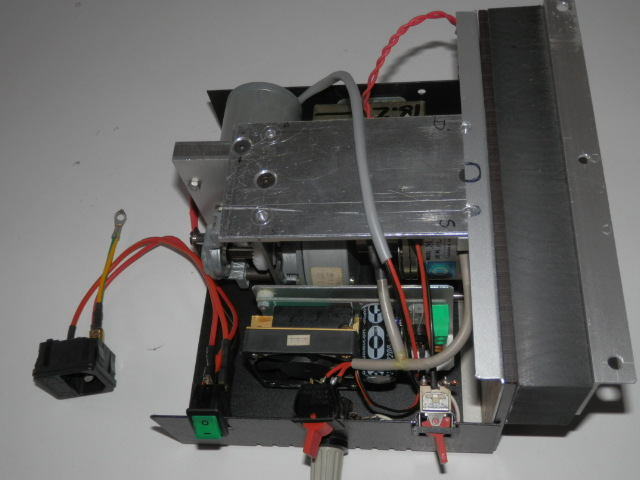

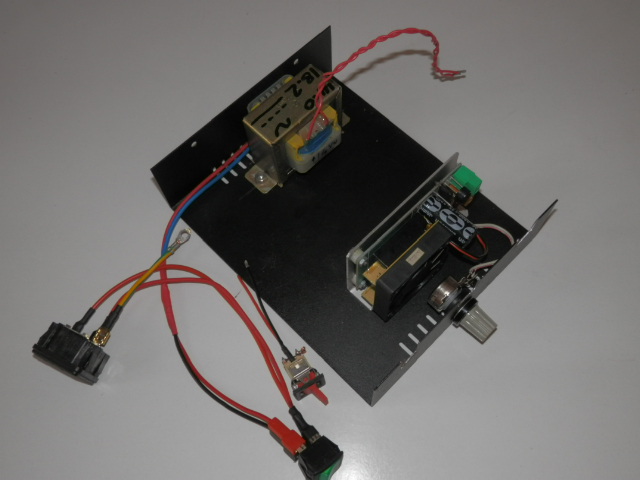

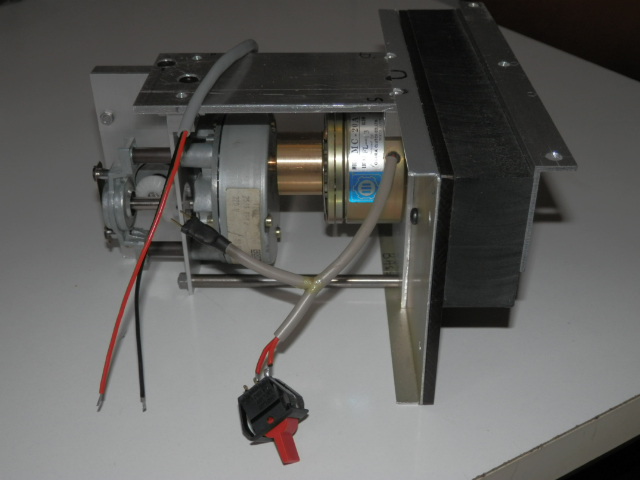

Oggi vi mostro, nella prima foto, la parte elettrica, nella seconda la parte meccanica e, nella terza, il complesso in fase di assemblaggio. Nella prima foto si vedono il trasformatore da 1,5 A. e la parte elettronica (LX 1046 di N.E.) che serve per variare la velocità dell'avanzamento; nella seconda il blocco motore montato sulla flangia che mi permetterà di "attaccarlo" alla fresatrice; e nella terza l'assieme, molto compatto, in fase di assemblaggio: manca poco, dunque, all'ora della verità: funzionerà o dovrò buttare tutto nel cestino? . Se funzionerà (come spero) potrò riprendere l'altro lavoro, per ora interrotto, cioè il retrofitting della SX1L
Saluti a tutti, Giuseppe.
Ecco le foto:
