Autore ArgomentoAffila frese di RicMarVenson
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Affila frese di RicMarVenson
il: April 1, 2015, 22:37
Cita:

Non possiedo ,ancora, una stampante 3d, ma non ho alcuna pregiudiziale sugli oggetti prodotti con questa tecnologia. Incuriosito, non avevo ancora mai visto nulla di stampato in pla ed il mio primo incontro, in questo senso, è stato con l'affila frese di Rick. Come già dichiarato in un post, il passo successivo è stato trovare il modo di ricavare i 2 gradi senza agire sulla testa della fresatrice, la terza cosa era riprodurre uno dei blocchetti di Stivenson per avere disponibili i 30 gradi utilizzabili per ottenere l'angolo di spoglia. Da qui il titolo RickMarioStiVenson. :D

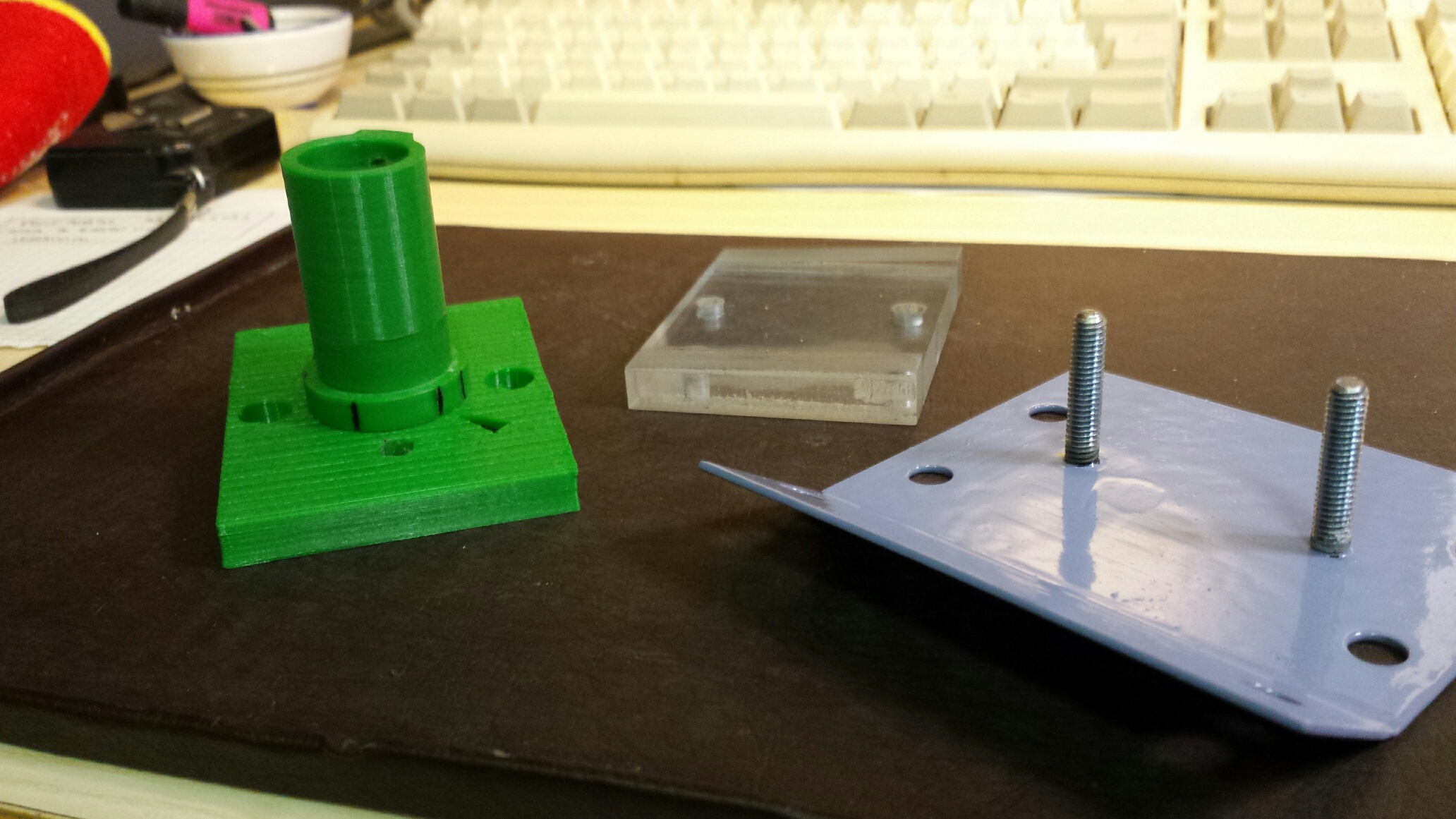

Nella foto 1 potete vedere che l'oggetto è composto da 3 parti:
- stampa in 3d
- plexi lavorato con la cnc per ottenere i 2 gradi
- lamiera da 2 mm piegata a 30 gradi, volgarissima carpenteria metallica ;) .

Un bel panino e otteniamo l'oggetto completo.

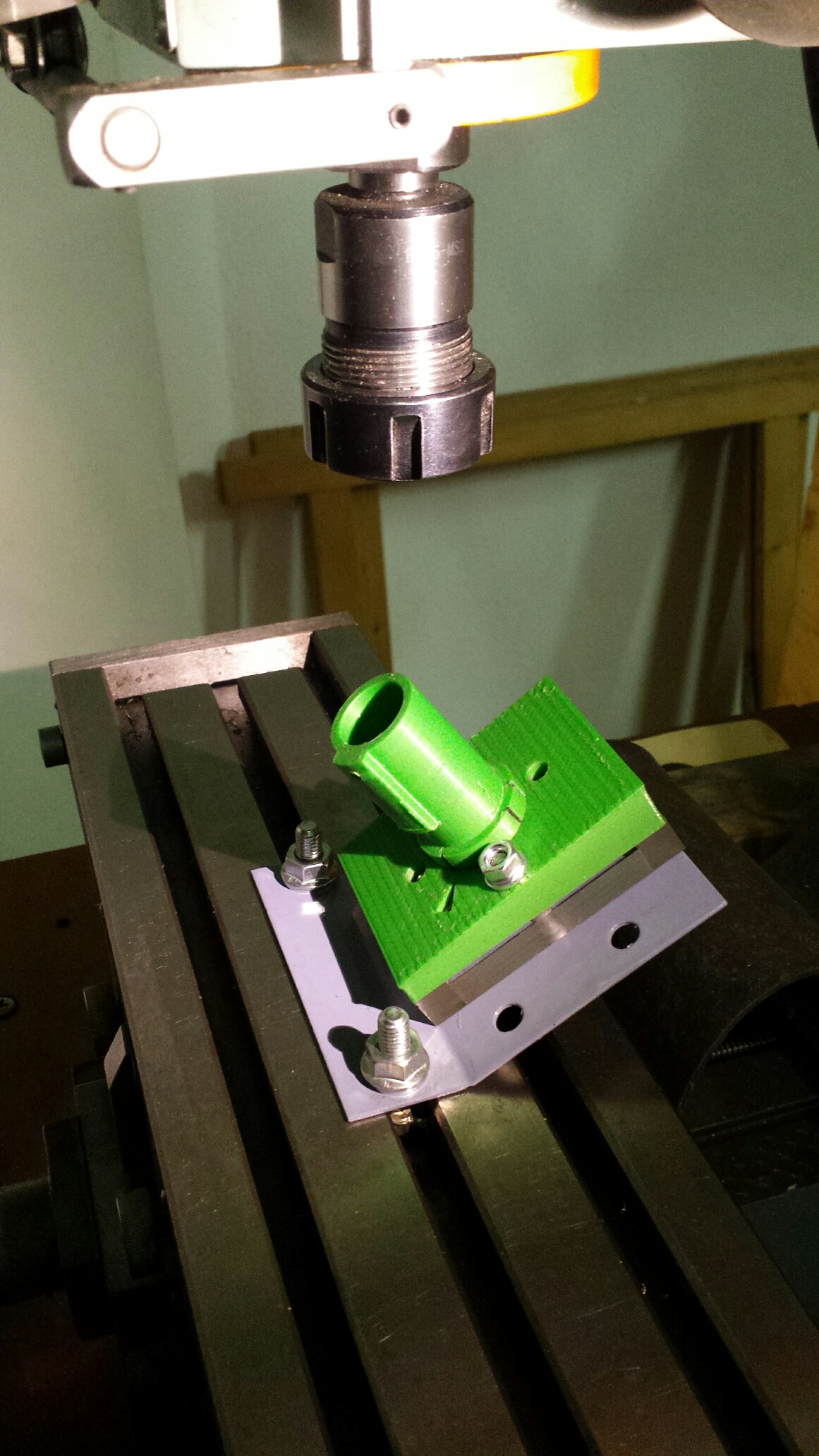

Nella foto 3 il montaggio sulla tavola a croce.
Mancano ancora i portafrese, il bloccaggio del divisore ed il collaudo. Alla prossima puntata.

ciao mario
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Affila frese di RicMarVenson
il: April 2, 2015, 07:18
Cita:

Ciao Mario,
Per non violare nessun brevetto devi menzionare anche il Sig. Stevenson's, anche se penso che non te ne voglia visto la ottima realizzazzione di assemblaggio.
Adesso che metterai alla prova il tuo sistema e verificherai la sua corretta esecuzione, potremo chiedere a Rick se evolve il suo sistema con le parti aggiuntive che hai creato tu, ovviamente stampate in 3D per quelli come me "pigri utilizzatori di fresatrice" che non hanno la testa girevole nella fresatrice.

Complimenti per il tuo lavoro di modifica al progetto originario.

Marco.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Affila frese di RicMarVenson
il: April 2, 2015, 07:36
Cita:

Si, ma solo quando lo capirò eh eh :-) in particolare l'angolo di 30° :-)

Ciao!

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Affila frese di RicMarVenson
il: April 2, 2015, 13:10
Cita:

L'angolo di 30° gradi viene usato per la molatura della parte posteriore del tagliente come per le punte del trapano.

Ciao, Marco.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Affila frese di RicMarVenson
il: April 2, 2015, 13:12
Cita:

Esatto, ma su una fresa è sbagliato e deleterio. Secondo me :-)
Ciao :-)

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Affila frese di RicMarVenson
il: April 2, 2015, 14:54
Cita:

Capisco, ne va della robustezza del tagliente.

Marco.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Affila frese di RicMarVenson
il: April 2, 2015, 14:57
Cita:

Non è l'affilatura di una fresa frontale a candela. Le uniche affilature da fare sono quelle che ho mostrato nel video corso mediante lo schizzo della fresa frontale a candela a 2 taglienti.

:-)
Ciao
Rick.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Affila frese di RicMarVenson
il: April 4, 2015, 13:50
Cita:

Ciao a tutti,
ho fatto qualche prova ed ho tirato qualche conclusione, l'angolo di 30 gradi posteriore è eccessivo, ho misurato alcune frese a 2 taglienti intonse e posteriormente hanno un angolo di 15 - 20 gradi. Qua chiedo a lumi, sul perchè le frese commerciali abbiano questa molatura nella parte posteriore ed a cosa possa servire.
La lamiera da 2 millimetri per ricavare quest'angolo è sottodimensionata, flette un pochino.

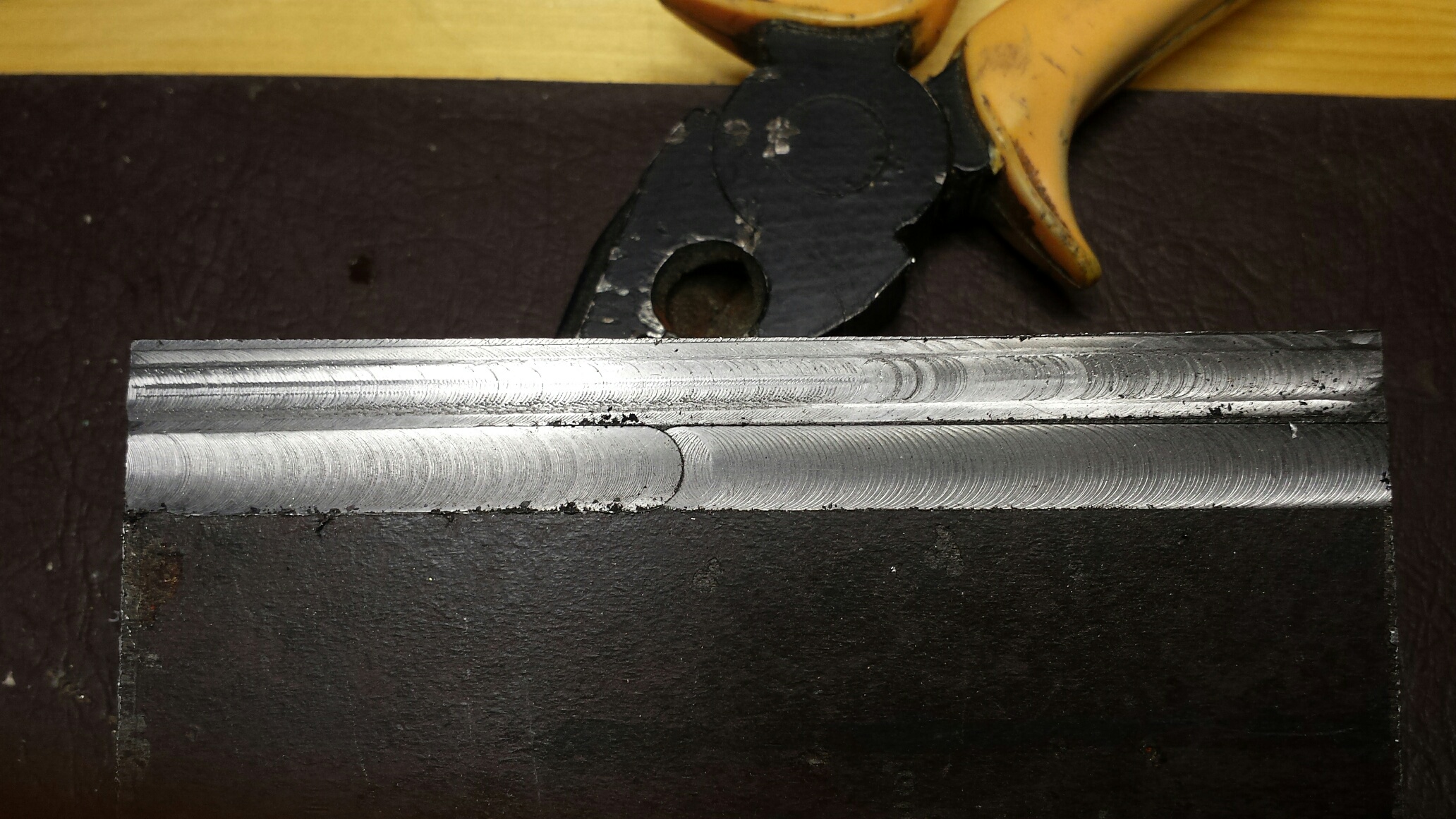

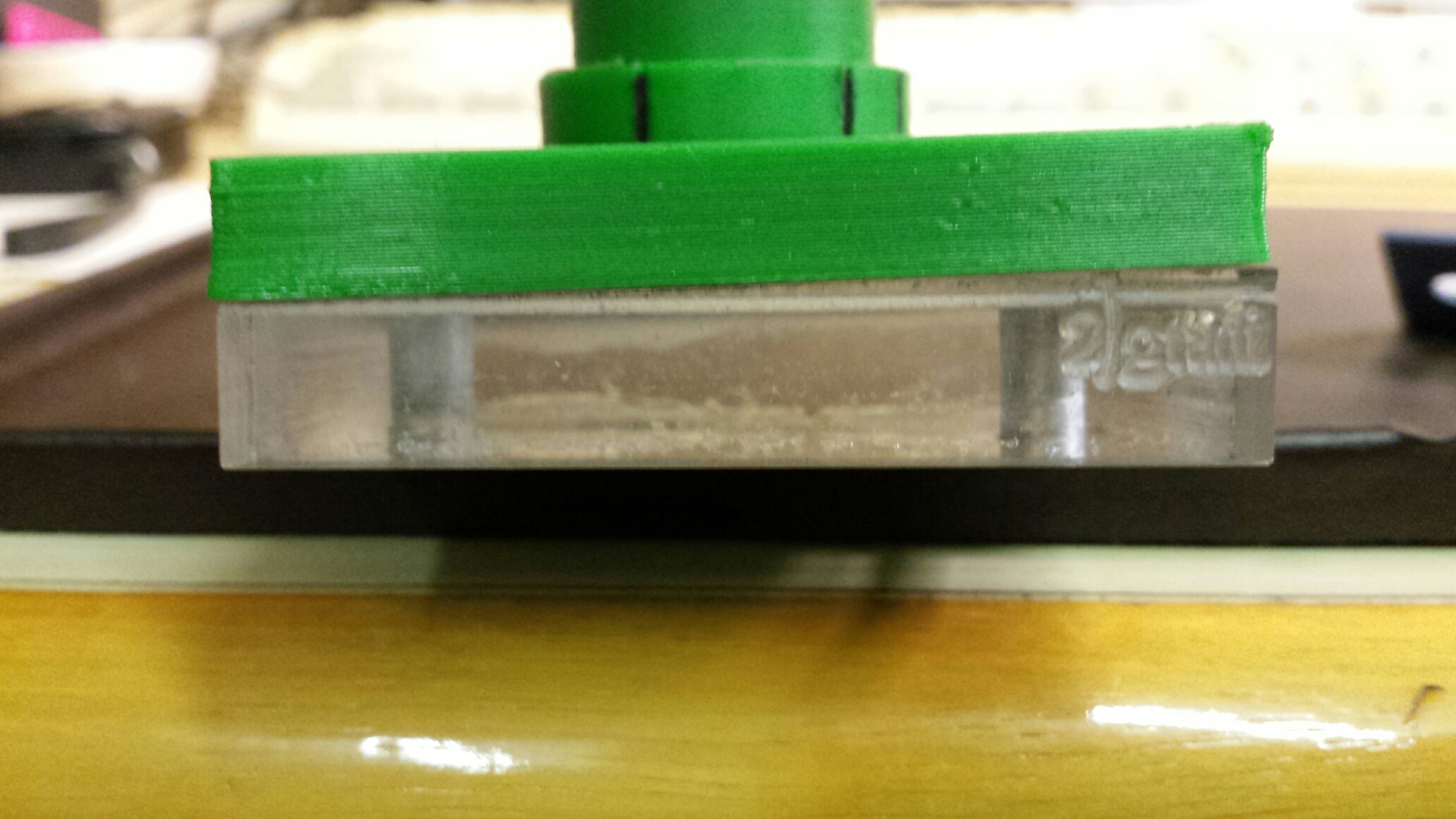

Il "panino" ottenuto con la parte stampata di Rick e la parte in plexy per aggiungere i 2 gradi d'inclinazione laterale mi pare funzionare, dalla 2a prova di fresatura, non si notano segni di tallonamento. Sullo stesso pezzo di prova (ferraccio) ci sono 2 fresature parallele, la prima non è da tenere in considerazione, la seconda è divisa in due parti (concorde e discorde) ed è il test finale di riferimento..
Considerando che la fresa sottoposta a tortura :D era monca di un dente non posso che essere soddisfatto.

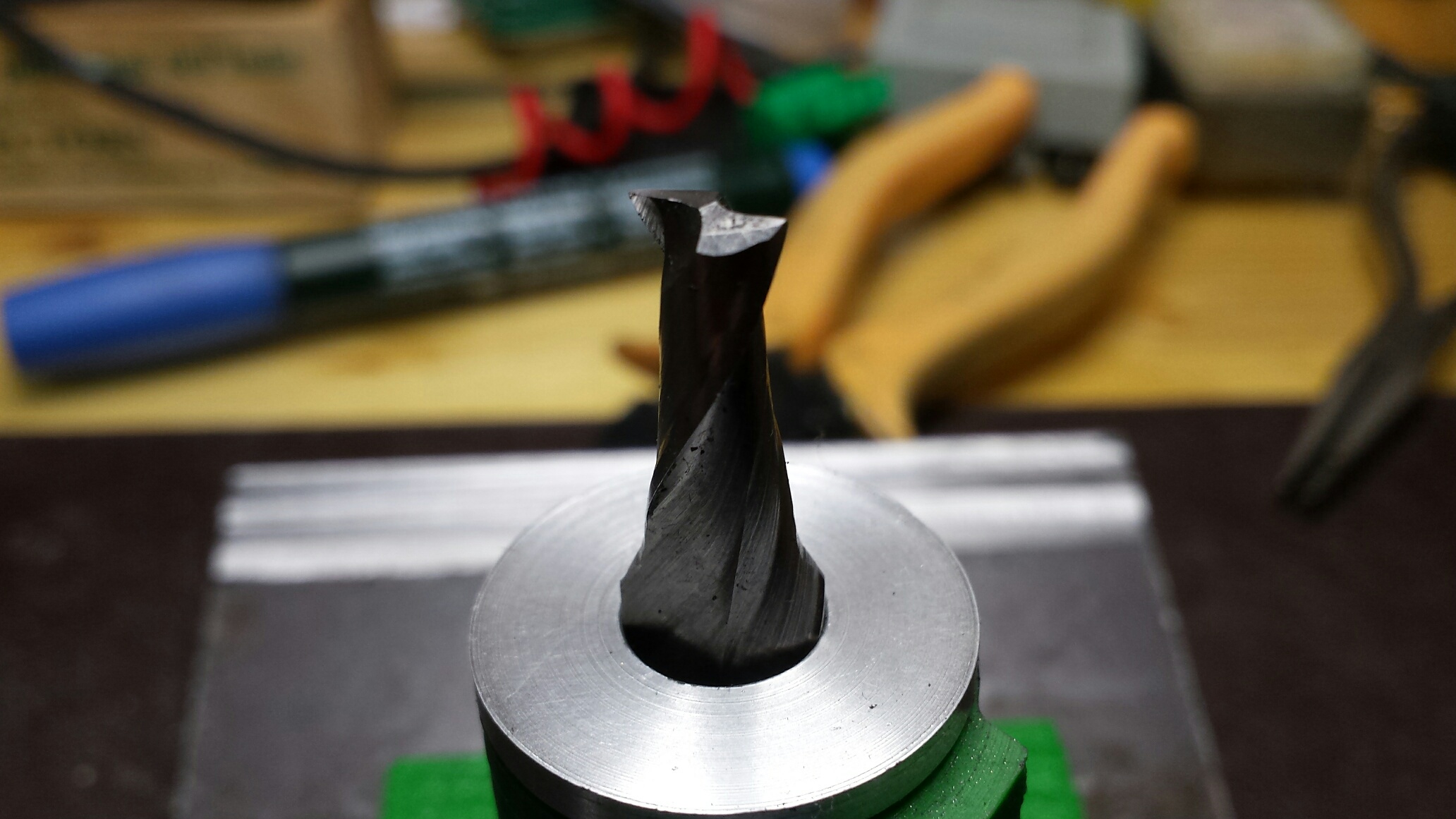

Allego un paio di foto, di come è la ex monca e della prova di fresatura.

ciao mario

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Affila frese di RicMarVenson
il: April 4, 2015, 22:41
Cita:

Mi sembra un buon risultato e a migliorare c'è sempre tempo, per la flessione salda due tiranti alle due estremità della lamiera o comunque crea due sponde laterali, per l'inclinazione scelta dalle aziende credo sia dettata da quanta produzione deve ottenere la fresa rispettando le velocità di avanzamento/rotazione ecc. ecc.

Ciao Marco.
