Quando trovo del materiale di scarto, buttato nel pattume, il mio primo pensiero è : "cosa posso farci ?". Per mia fortuna immaginazione e idee per ora non mancano. L'oggetto di questo argomentare è un quadrello di plexyglass 150 x 150 x 10, l'ho fatto mio... me lo sono rigirato tra le mani e un'idea iniziava ad insinuarsi ed a prendere forma. La conferma che potevo proseguire mi è stata data dalle misure di massima del canotto della fresatrice, le dimensioni stavano all'interno delle dimensioni del pezzo di plexy trovato.
L'idea era di creare una corona circolare al cui interno inserire una serie di led ad alta luminosità e le relative resistenze limitatrici, nel contempo doveva essere concepito con un ingombro che non alterasse la funzionalità della fresatrice, come ad esempio l'uso delle chiavi per il bloccaggio delle frese e la sostituzione della pinza.
Ho iniziato a disegnare l'illuminatore, le sedi per le resistenze, i fori per i leds, con il vecchio Autocad 2D, ho bisogno di fare un po' di pratica, non sono proprio il massimo con il Cad. Il passo successivo è stato produrre un Gfile con CamBam e subito dopo l'ho fatto "tritare" da LinuxCNC. Vi Faccio vedere la mia piccola produzione di "neve" con il plexy.
Ottenuta la corona circolare con quasi tutte le lavorazioni fatte ho dovuto solo praticare un paio di fori, uno per il passaggio del cavo di alimentazione e l'altro, filettato, per il fissaggio alla fresa.
Come alimentazione ho riutilizzato un vecchio alimentatore di un telefonino Nokia.
Il Collaudo mi sembra ottimo, buona luminosità in assenza di ombre.... Naturalmente vi passo un po' di immagini esplicative.

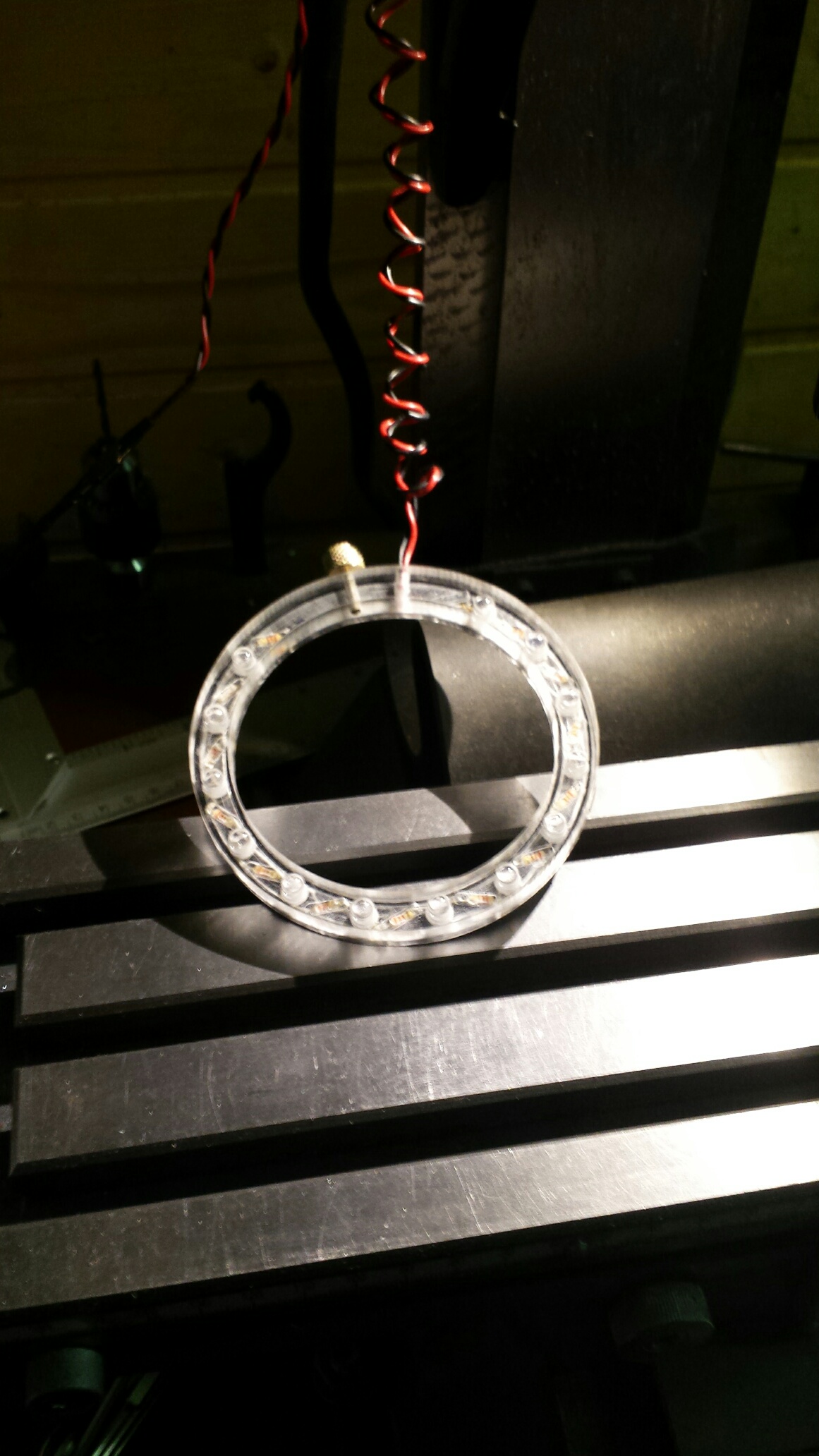

1) Vista d'insieme dell'illuminatore

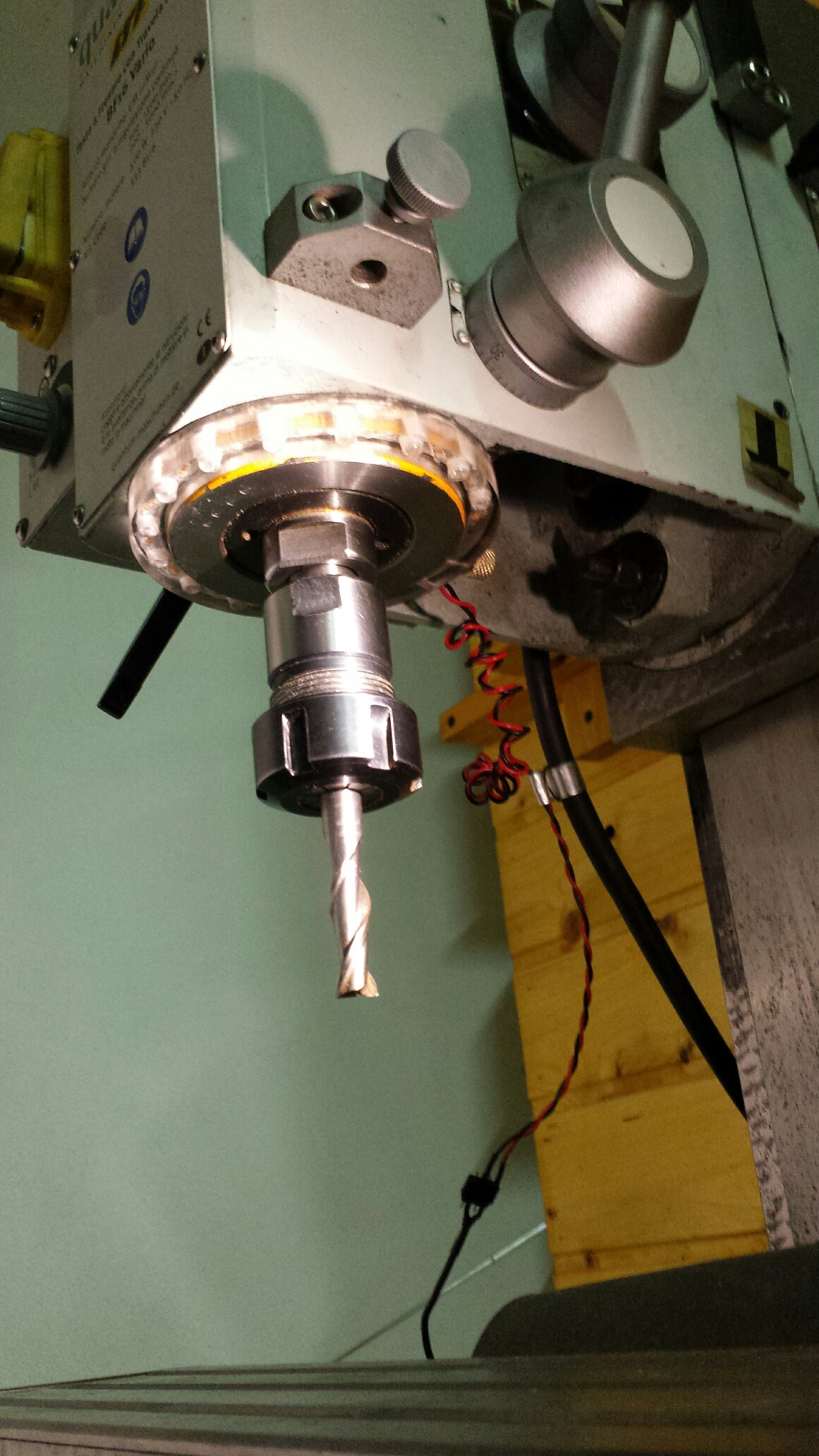

2) Unione alla BF16

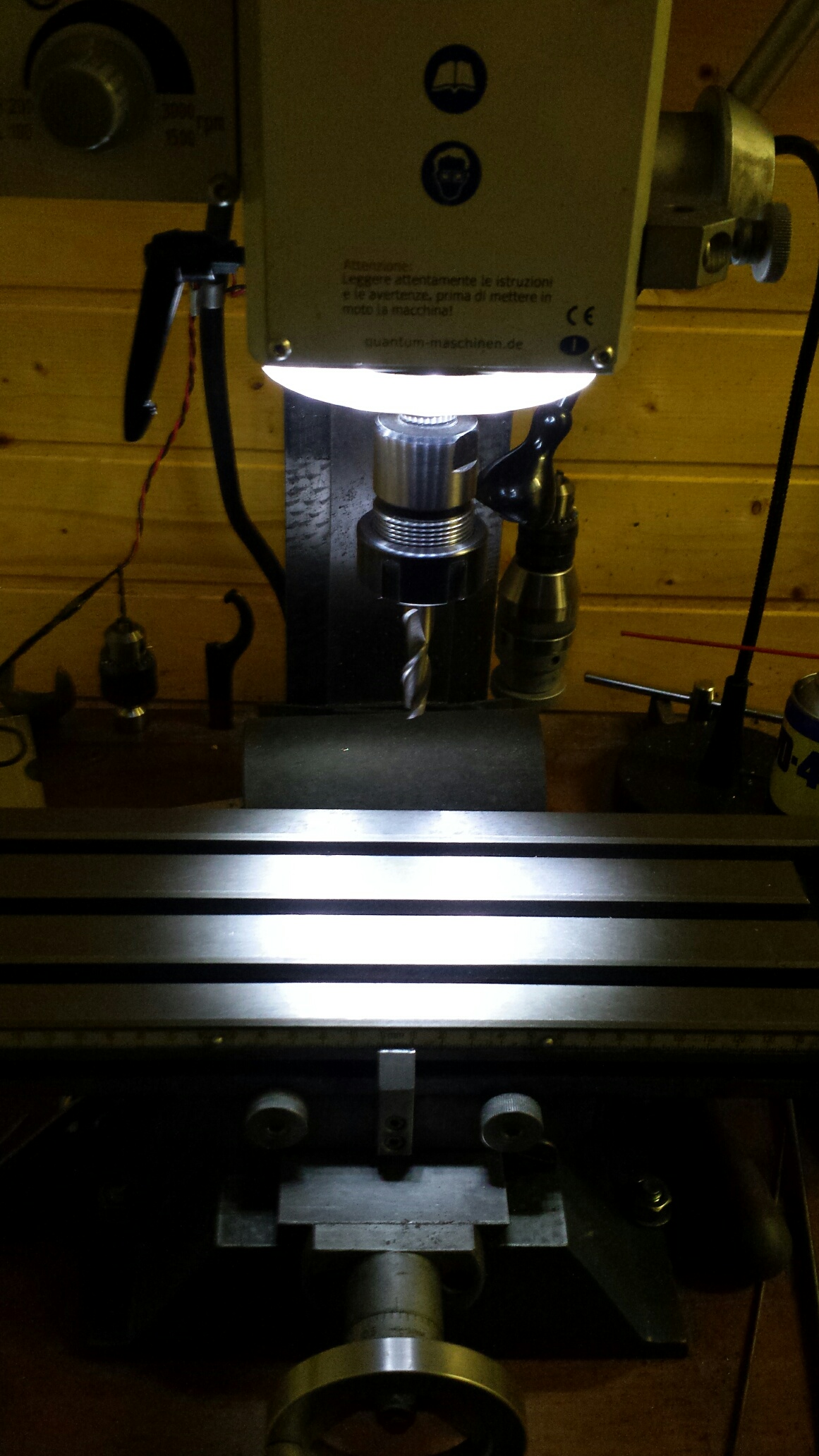

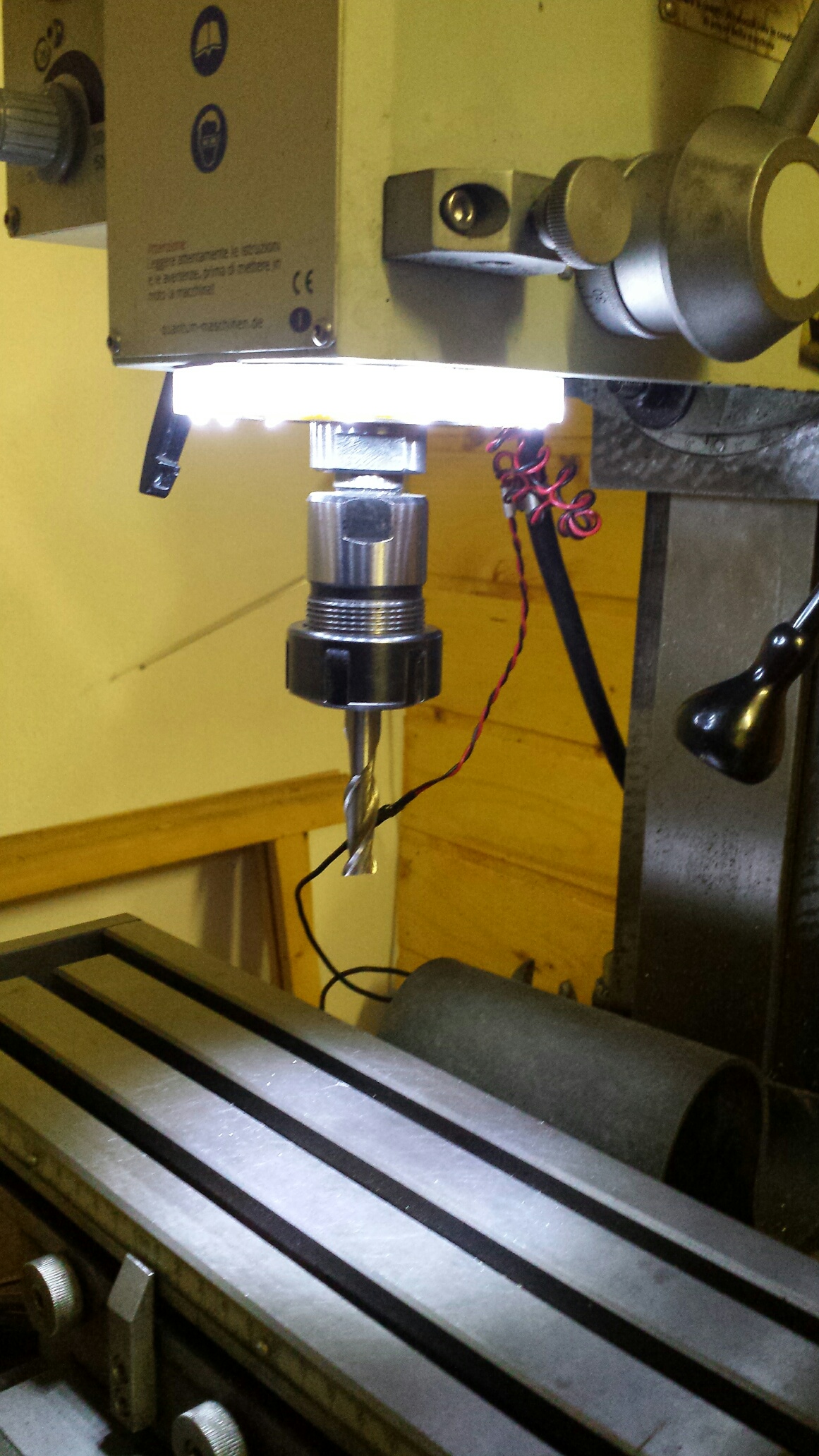

3 e 4) Collaudo / accensione
Oltre che spunti, ho avuto fortuna nel trovare il pezzo di plexy adatto.

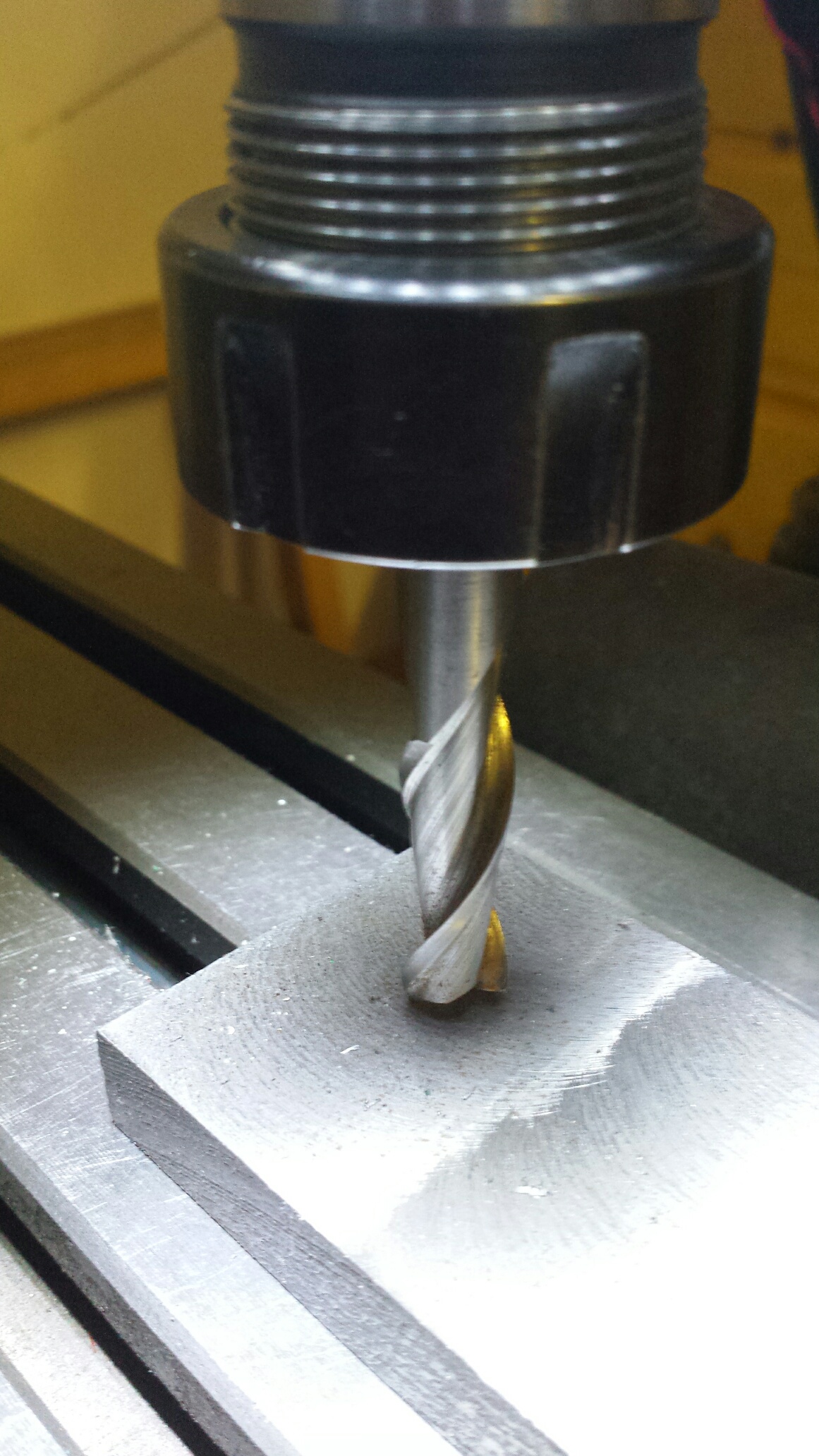

Allego una foto della fresa a contatto del pezzo, vi è un leggero abbassamento della luminosità ma trovo che sia ancora accettabile.
Tu che dici ?
Caro Marco
Mi sono avanzati un po' di led, anche in questo caso ho dovuto prenderne una quantità industriale, Se te ne serve una serie (io ne ho impiegati 13) te li metto in una busta e te li spedisco. Per evitare i coni d'ombra devi sistemare il led più all'esterno possibile, compatibilmente allo spazio disponibile che hai, nel mio caso il limite dell'asse di montaggio dei vari led è 45 mm di raggio (avrei voluto aumentare questo raggio ma sarebbe andato fuori sagoma).
Altra cosa è spingere il led al massimo delle sue caratteristiche, in questo caso avevo: Imax per led 20 mA, Massima Tensione applicabile 3.4 Volts. Ho ritenuto "spremere" ogni singolo led fino a 25 mA. Usando un alimentatore di recupero a 9 Volts ho applicato in serie ad ogni led una resistenza limitatrice da 220 ohm.
Spero di esserti stato d'aiuto.
Ciao Mario,
per evitare o diminuire notevolmente il cono d'ombra che si forma quando la testa della fresatrice è bassa potresti provare ad aggiungere lateralmente, in modo simmetrico, due piccole prolunghe recanti alle estremità una coppia di led con inclinazione variabile......
Sono proprio un "rompini", ciao Giuseppe.
