Autore ArgomentoColpo di scena, dima per forature trasversali V_2.0
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Colpo di scena, dima per forature trasversali V_2.0
il: June 18, 2015, 17:31
Cita:

Sono riuscito a ridurre ai minimi termini la dima in oggetto, rendendola fattibile anche a chi non ha molta attrezzatura a disposizione.

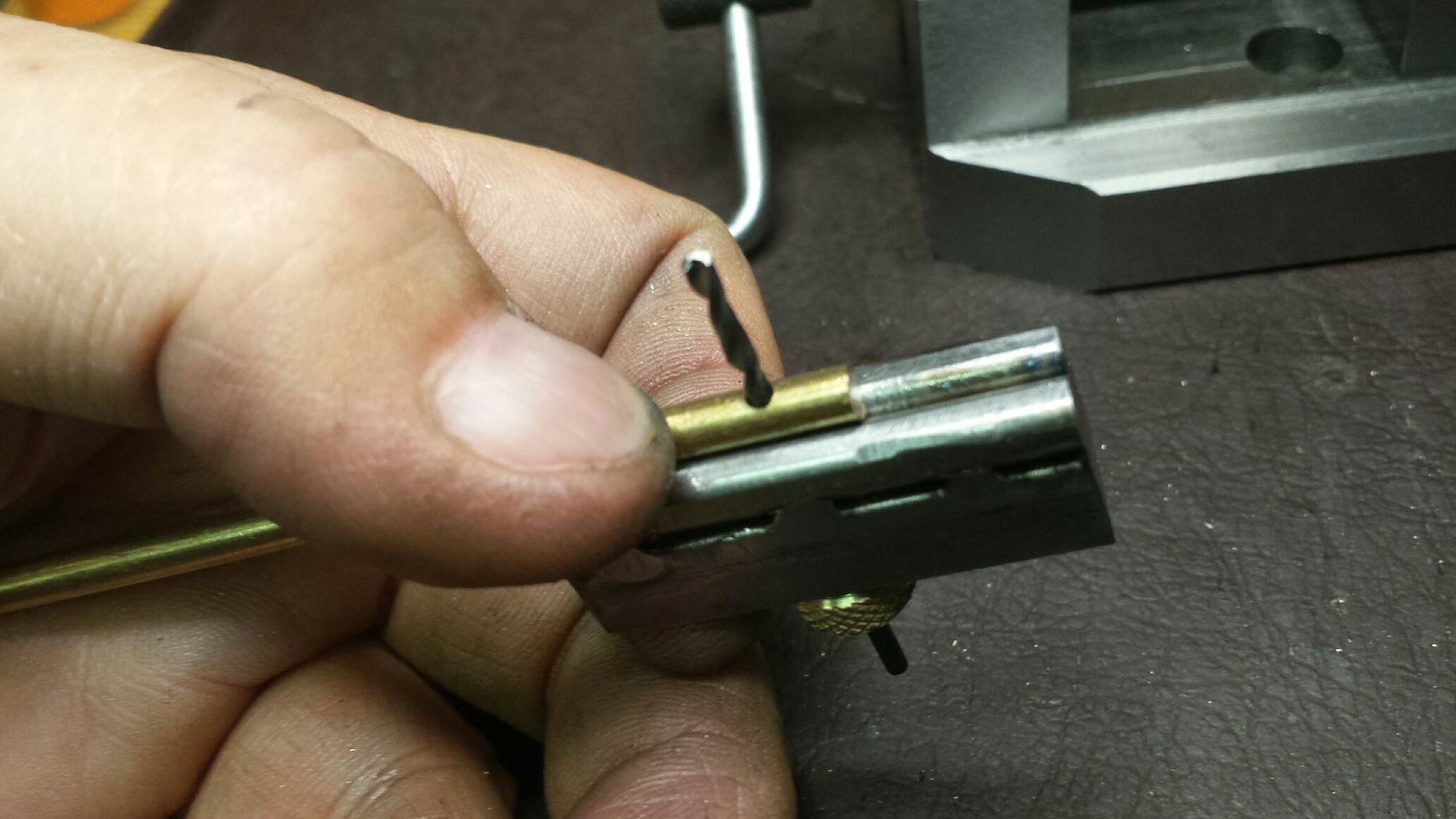

Il collaudo è stato superato, nelle foto potete vedere le forature di prova con tondini da 3 mm, 5 mm, 10 mm senza nessunissima difficoltà e perfettamente al centro.

Ecco la ricetta del Feramiù....
Un pezzo di quadrello 10+10 lungo 40 mm
2 pezzi di tondino di acciaio calibrato diametro 5mm lunghi 40mm (se non l'avete fatevelo con il tornio)
e.....TUTTO QUI

Puntate con la saldatrice i 2 tondini affiancati al quadrello, io ho usato la saldatrice a filo per comodità mia, voi usate quella che avete sottomano.

Praticate un foro passante da 2 mm partendo dal "lato tondini", in questo modo avrete la punta che si centra da sola nella mezzeria. (andateci piano).

Io ho voluto 'esagerare' ed ho dato anche una 'pulita' alle cicche di saldatura in eccesso. Fate voi.

Ora potete fare 2 cose, iniziare ad usarlo così o complicarsi un po' la vita costruendo il guidapunta intercambiabile, qualunque cosa scegliate sarà un successo.

Ho tolto il cappello pensatore e mi sento mooolto soddisfatto nell'attesa di vedere se la dima avrà dei fratellini fatti da voi.

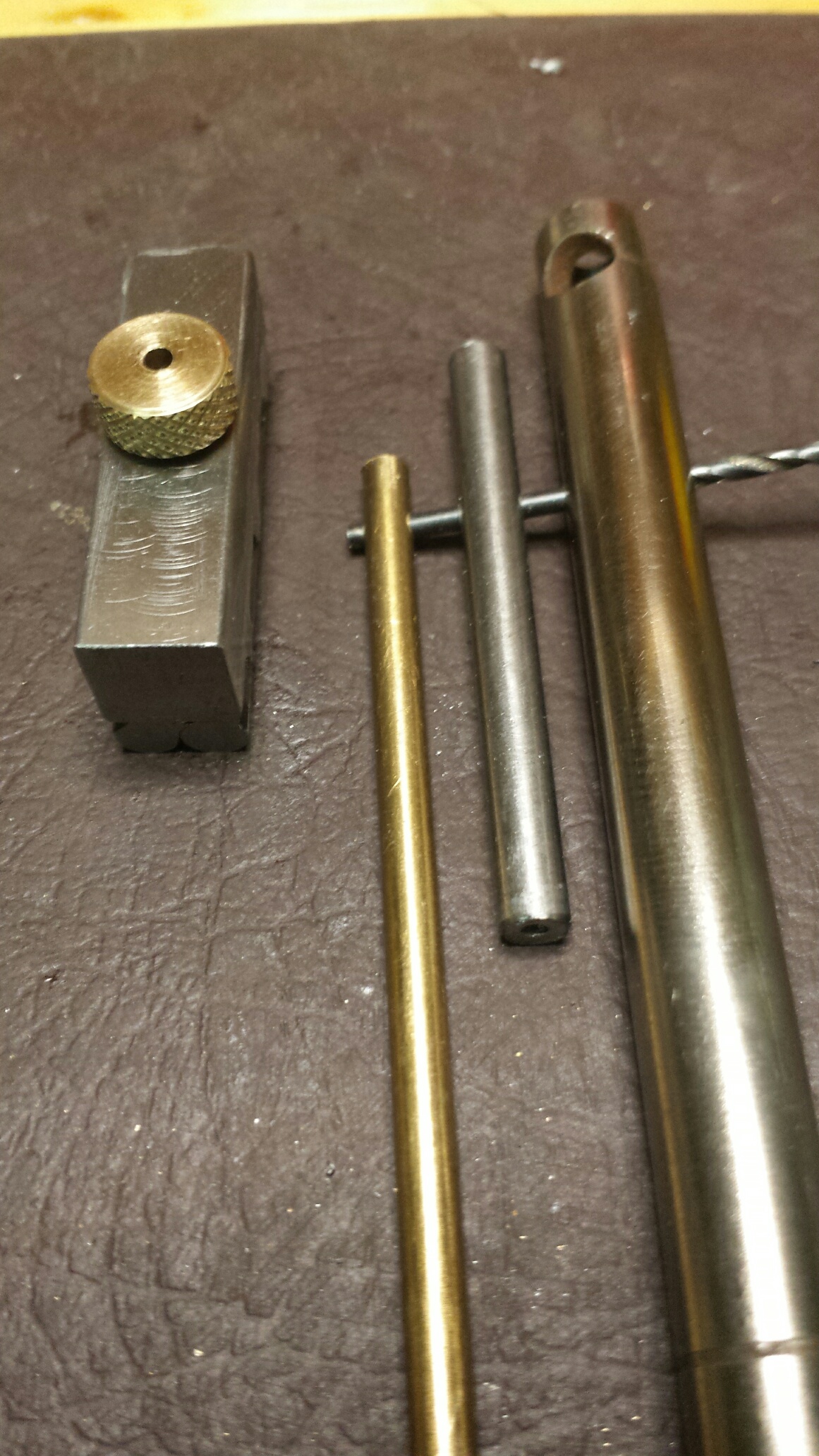

Come di consueto una serie di foto esplicative. Per qualsiasi cosa sono qua.

ciao a tutti
mario
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Colpo di scena, dima per forature trasversali V_2.0
il: June 18, 2015, 17:39
Cita:

Ultima serie di immagini
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Colpo di scena, dima per forature trasversali V_2.0
il: June 18, 2015, 18:58
Cita:

Grande Mario,
hai seguito il maestro e hai sfrondato tutto il superfluo dal tuo progetto, così hai ottenuto il buon esito finale.

Ciao Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Colpo di scena, dima per forature trasversali V_2.0
il: June 18, 2015, 19:00
Cita:

Oggi ero a casa a sapere che avevi postato il progetto te lo copiavo subito, adesso fino a domani sarà solo in tuo possesso ;-)

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Colpo di scena, dima per forature trasversali V_2.0
il: June 18, 2015, 22:11
Cita:

Ciao Mario,
vedo che hai seguito il metodo delle tangenti ad un cerchio.... Sicuramente sarai andato a rivedere il topic riproposto da Rick, ma la soluzione con i due tondini affiancati è veramente ottima, sicuramente più veloce che ricavare una scanalatura a V con la fresatrice. Valido anche il modo di fermare il tondino da forare.
Complimenti, Giuseppe.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Colpo di scena, dima per forature trasversali V_2.0
il: June 20, 2015, 17:35
Cita:

Ciao Mario, nella tua ricerca della nuova rotta per raggiungere le Indie, alla fine ti sei imbattuto in una rotta già battuta ;-) magari con una caravella invece che con un bel transatlantico. In ogni caso onore alla spremuta di meningi eh eh ... BRAVO! :-)
Questo centratore, compreso naturalmente quello realizzato su blocchetto a V di precisione, non hanno però la possibilità di centrare anche un parallelepipedo, come per esempio un bordo di una piastra o di un quadrello, cosa che il centratore a parallelogrammo invece ha!

@Glob: i blocchetti a V con cui ho realizzato il mio centratore sono di fabbricazione Russa. Bellissimi e precisissimi blocchettini a V per micromeccanica in confezione accoppiata rigorosamente URSS eh eh ....
:-)

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Colpo di scena, dima per forature trasversali V_2.0
il: June 20, 2015, 22:42
Cita:

Raccolgo il guanto di sfida. Si apra la singolar tenzone. Centriamo un parallelepipedo con un......gozzo.
Ciao mario
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Colpo di scena, dima per forature trasversali V_2.0
il: June 21, 2015, 10:29
Cita:

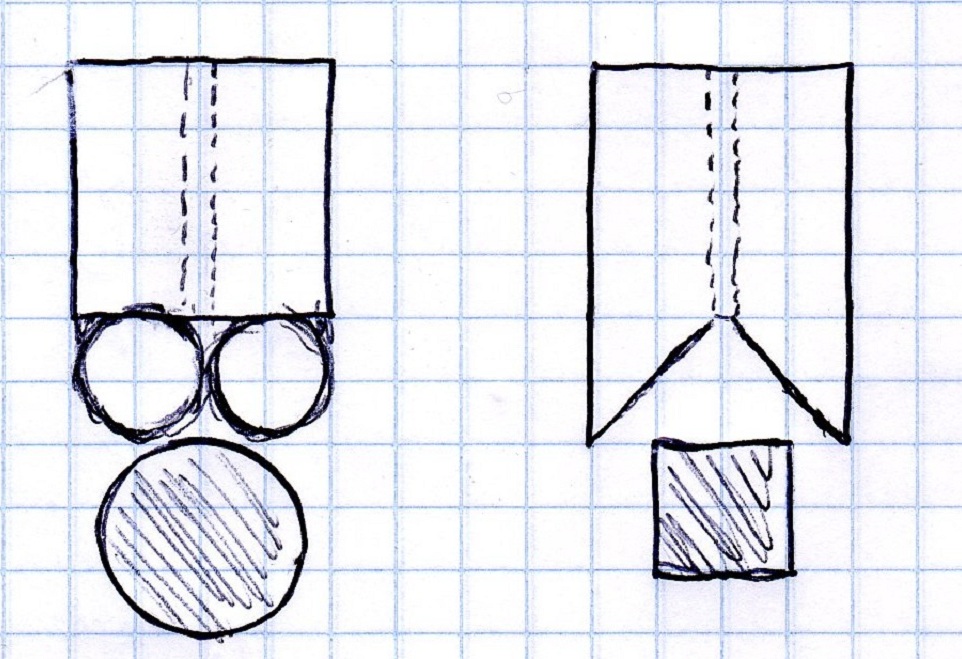

Ciao Ragazzi, una soluzione del tipo blocchetto a "V-Mario" come in fotografia non potrebbe essere una possibile soluzione per tondo e quadro ?

Ciao Marco.
Paolo-
Balli
Nuovo
Posts: 11
Permalink
Post Re: Colpo di scena, dima per forature trasversali V_2.0
il: June 22, 2015, 09:38
Cita:

ottimo strumento semplice ma pratico lo copierò senz'altro complimenti e grazie dell'idea paolo
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Colpo di scena, dima per forature trasversali V_2.0
il: June 22, 2015, 09:45
Cita:

@Marco: mmmh... in realtà preferisco altri sistemi e non perchè sono il "padre" del centratore a pantografo ;-)

Ciao! :-)
