La missione di questo 'personalissimo contest' era trovare un modo e di fare il relativo attrezzino per forare nella mezzeria di un parallelepipedo rendendone possibile la costruzione anche a coloro che non dispongono di molte attrezzature.
Con tutte le limitazioni del caso penso di aver estratto il 'cappello dal coniglio' , non per originalità ma per semplicità.

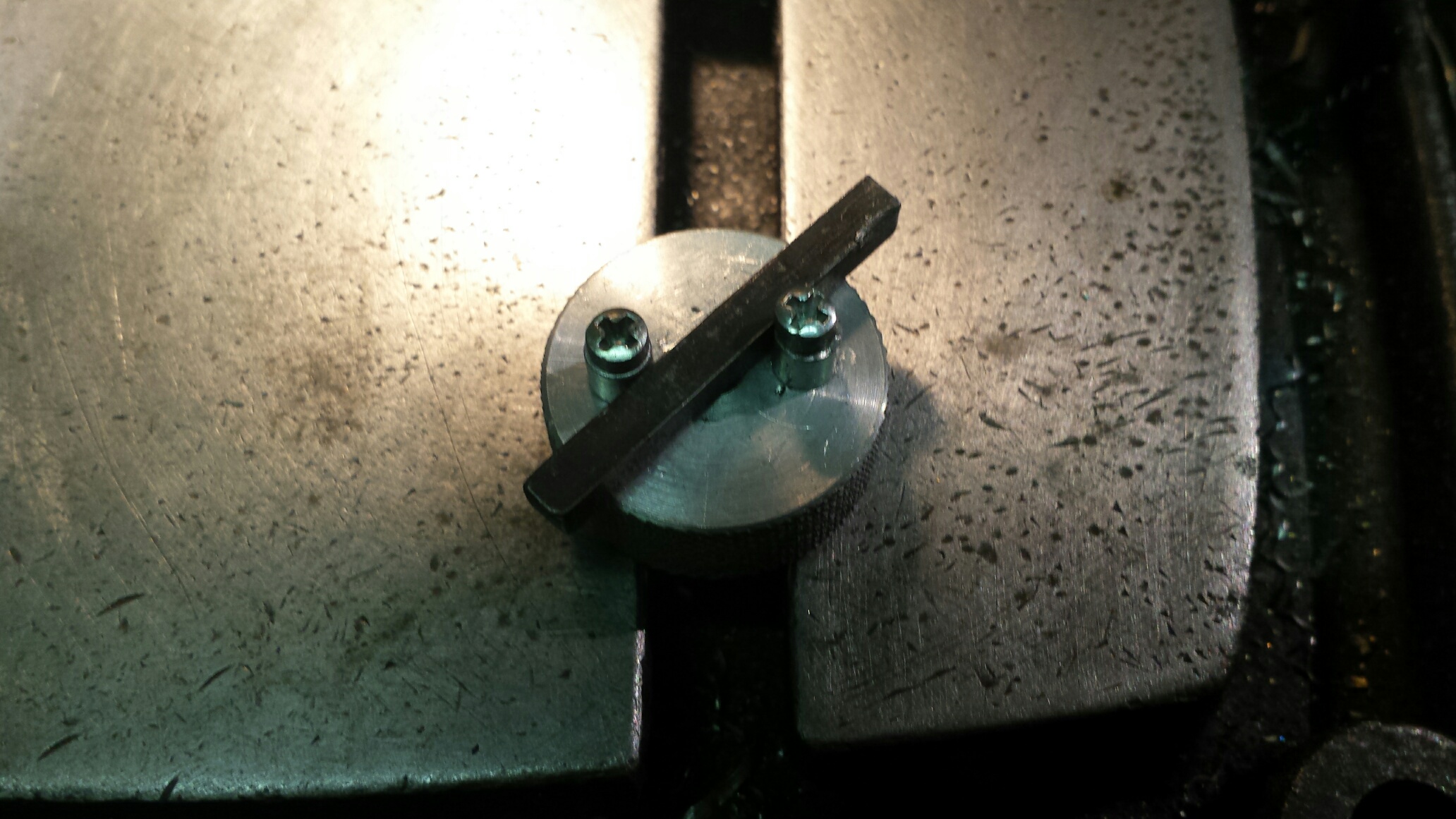

Siccome non mi piace buttare nulla ho riutilizzato parte del primo centratore (quello rotondo), tolto le barrette ruotanti e sostituite con dei cilindretti fissi e.....FINITO.

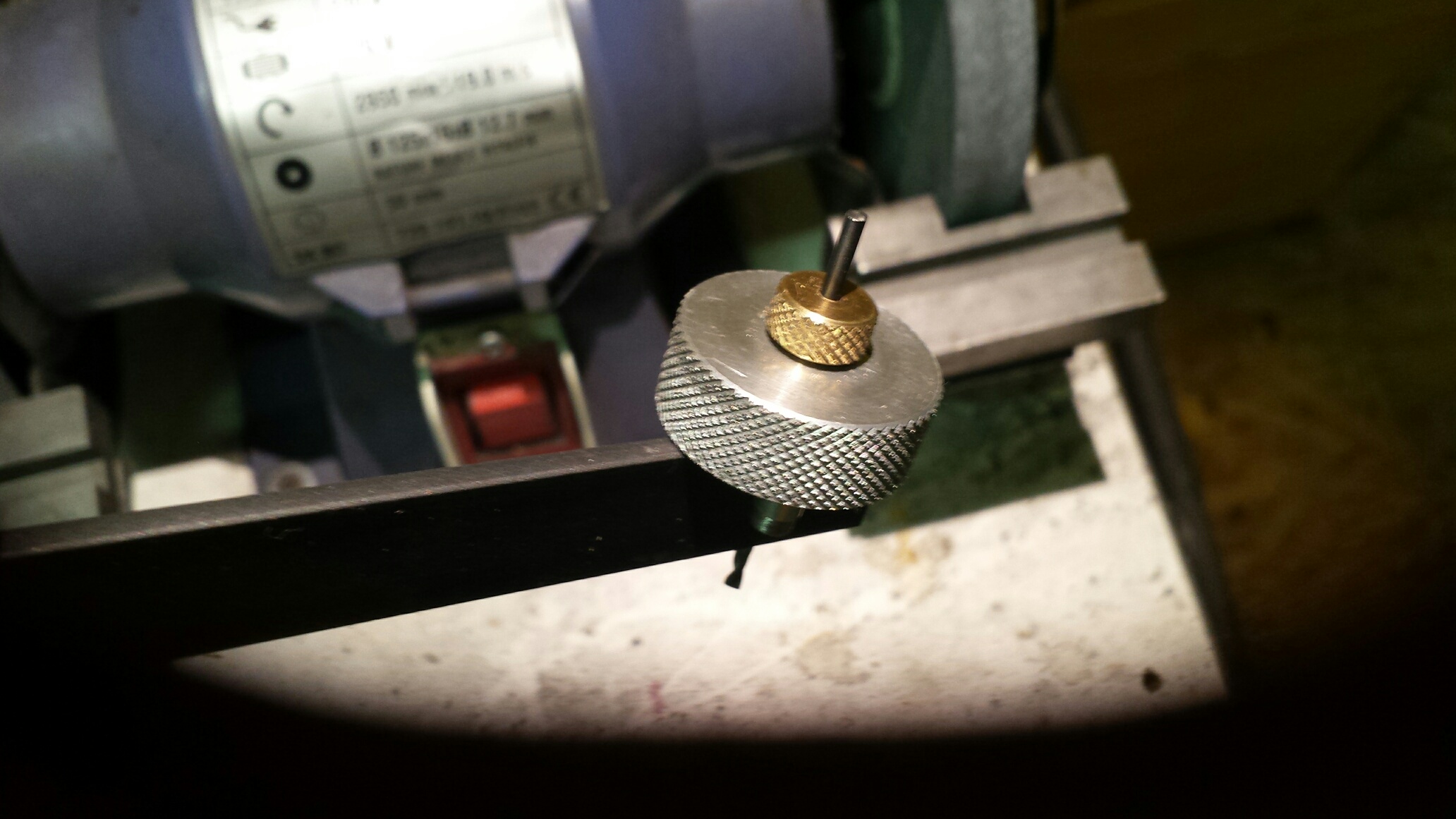

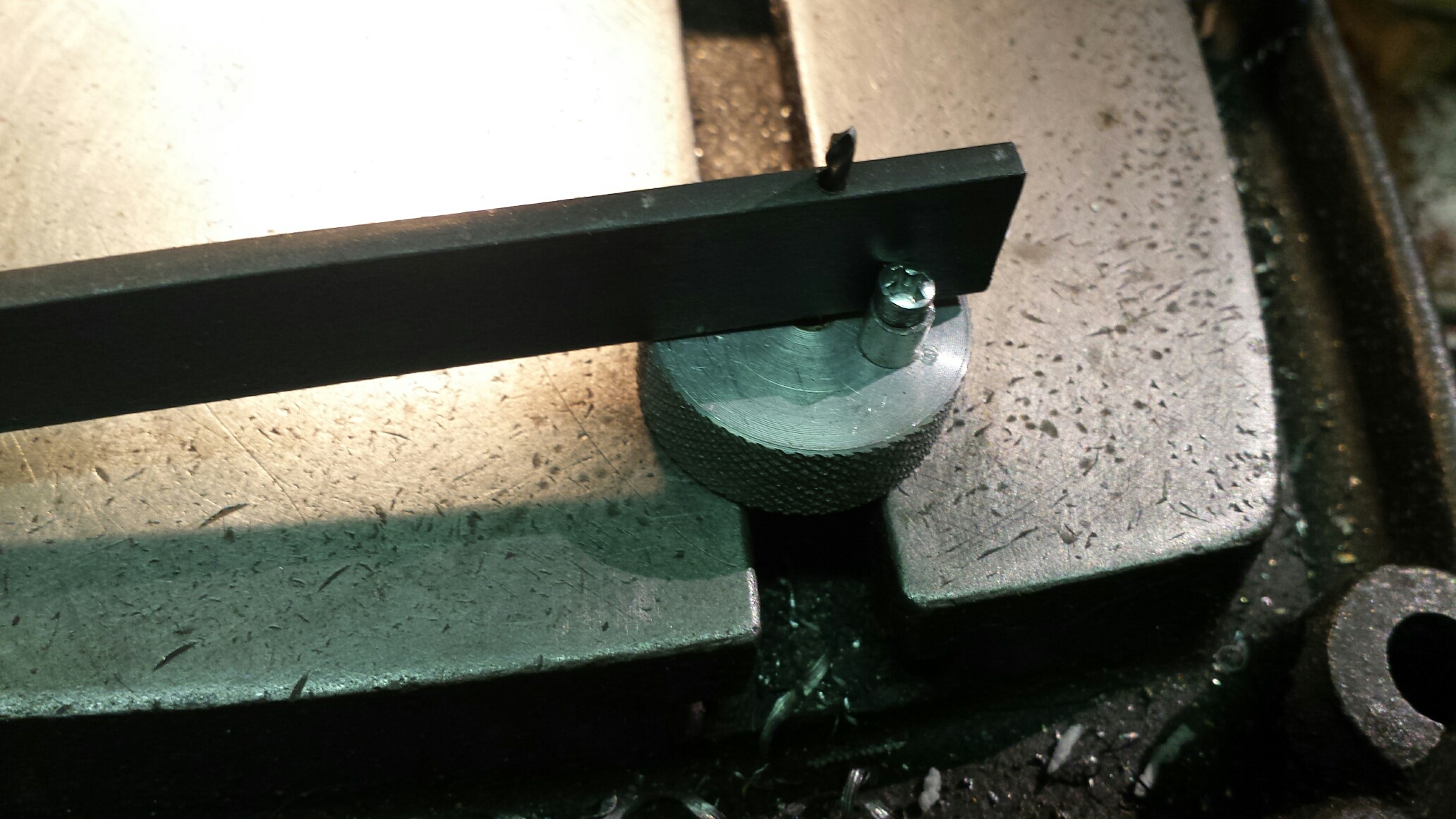

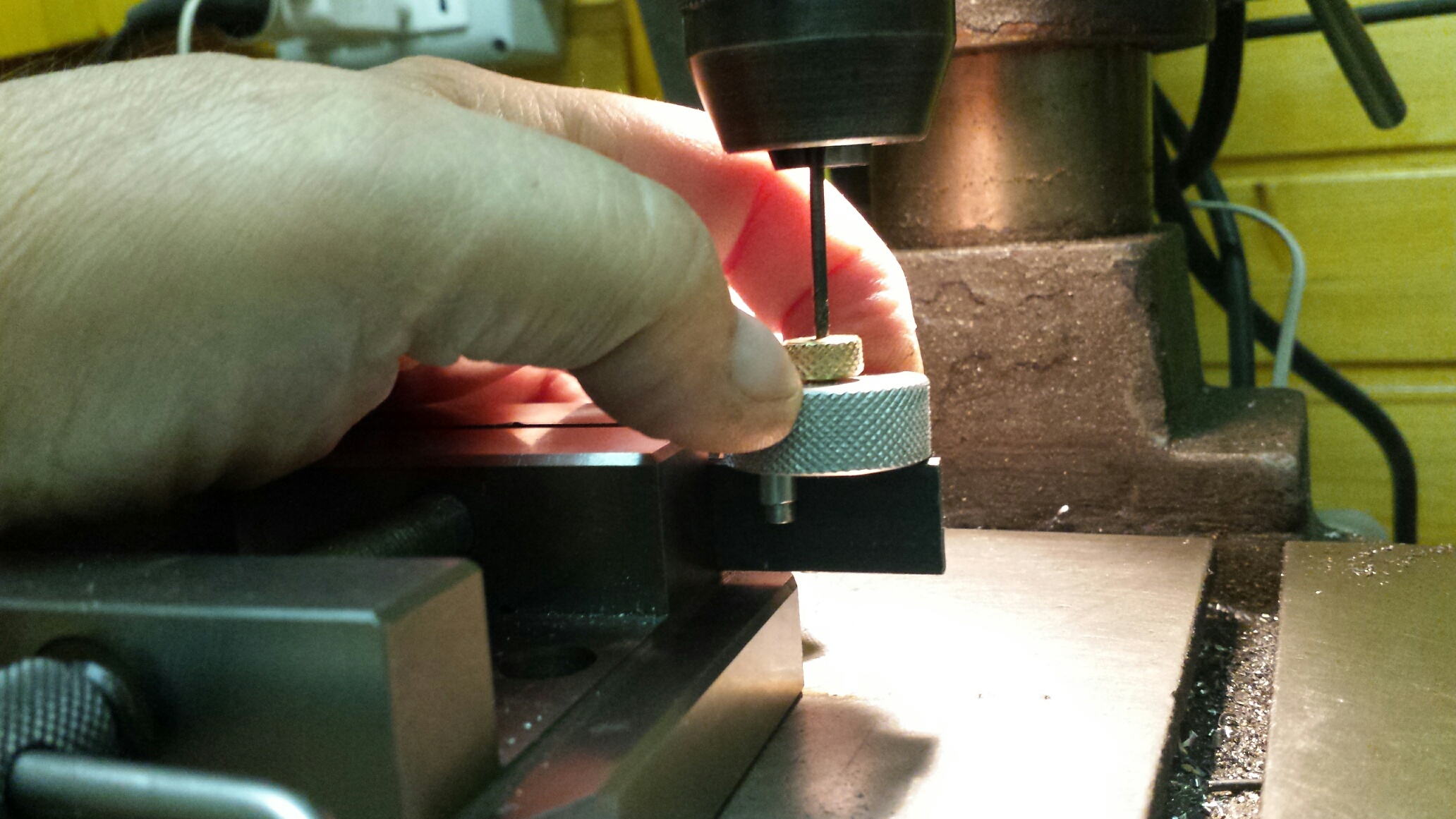

Per utilizzarlo basterà sistemarlo 'a cavallo' del parallelepipedo da forare, ruotare il centratore (non importa se verso destra o verso sinistra) e tenendolo in posizione contro la barretta con 2 dita inziate a forare. Una volta che il foro è iniziato togliete il centratore e proseguite a forare.

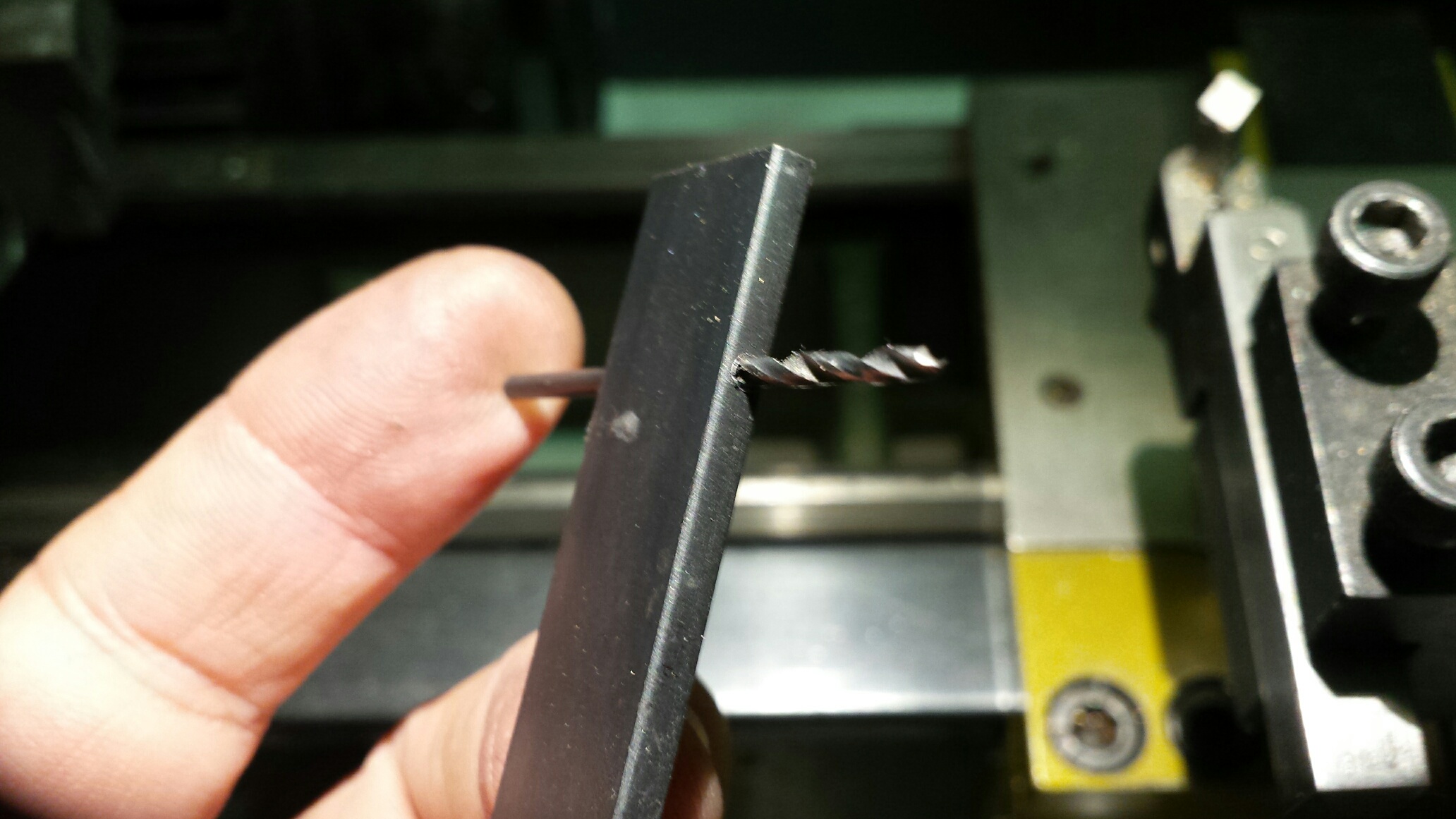

Per dimostrare la bontà del sistema ho provato a forare di costa una piattina da 3 mm larga 30 mm con una punta da 2 mm, il risultato ha stupito anche me e ve lo mostro.
Tutto è perfettibile, ma ho solo voluto dimostrare che la fantasia è un potente utensile personale, ci permette di raggiungere risultati che non pensavamo di raggiungere con mezzi poveri e alla portata.
Allego come sempre qualche immagine esplicativa.

ciao a tutti
mario

Bravo Mario,
queste immagini/risultati mettono in risalto la tua capacità di toglierti dagli impicci comunque e sempre
Si può pensare di fare altri fori alla base del tuo centratore? per abbracciare anche diametri più gossi?

Complimenti per la tua realizzazzione. Marco.

P.S. il sistema è coperto da diritti o si può copiare senza tanti problemi!?!?!

Ciao a tutti!
Proseguendo nel mio improvvisato ruolo di avvocato del diavolo devo dire che anche questa volta la cosa non convince Rispettando sempre l'impegno e la volontà di condivisione ovviamente a cui va sempre il mio plauso.

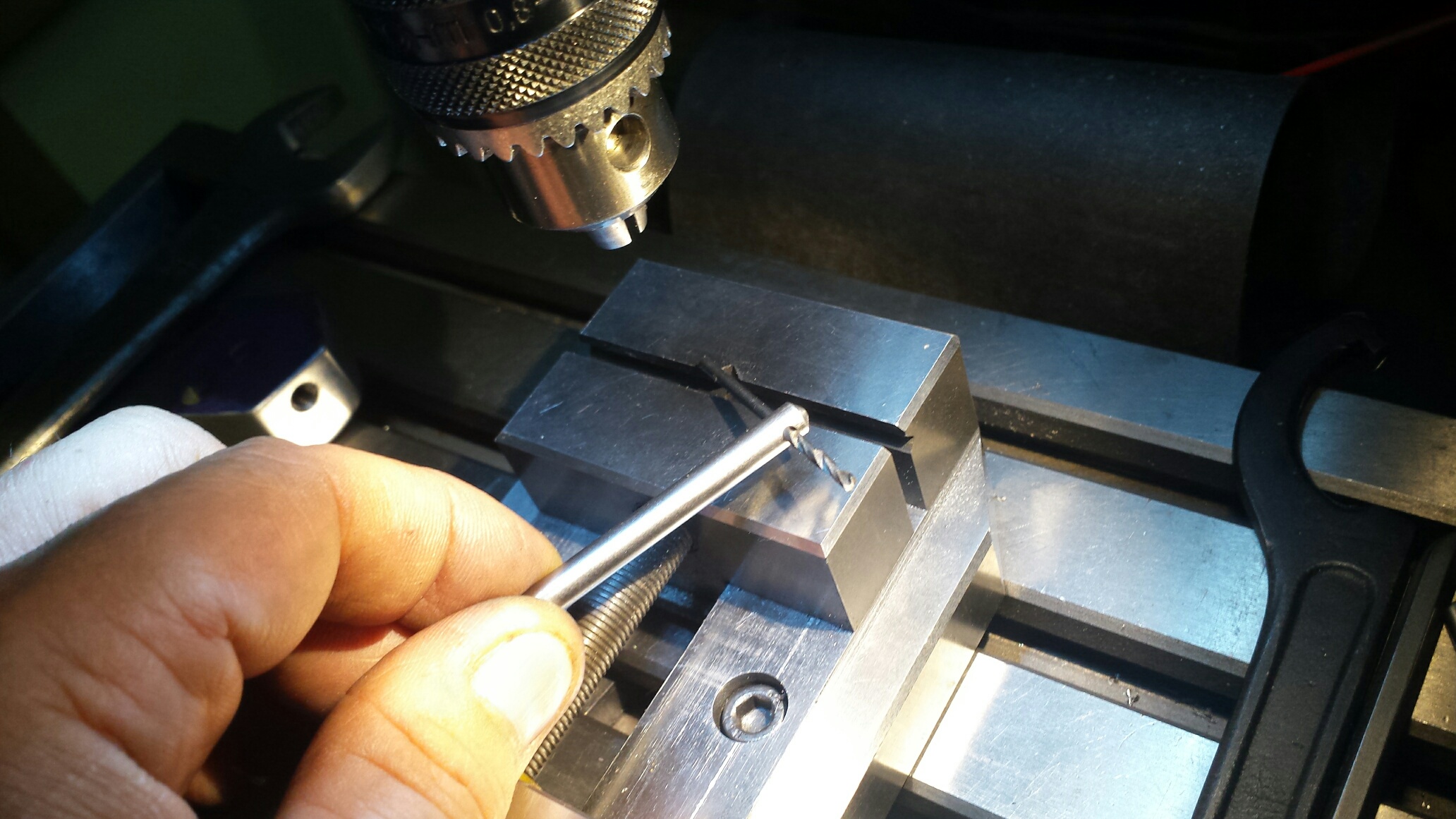

La rotta è sempre quella già battuta...come per le Indie del precedente .. e ci mancherebbe che un centratore, sullo stesso principio del parallelogrammo, non centrasse i parallelepipedi! E' abbastanza lapalissiano.
Quello che non ho capito è il perchè tu abbia messo i cilindretti sostituendo i quadrelli di prima. Almeno avresti potuto usare la morsa per fare la centratura e non dover tenere l'attrezzo con le dita mentre fori, cosa che è sempre una operazione pericolosa e altamente sconsigliabile.

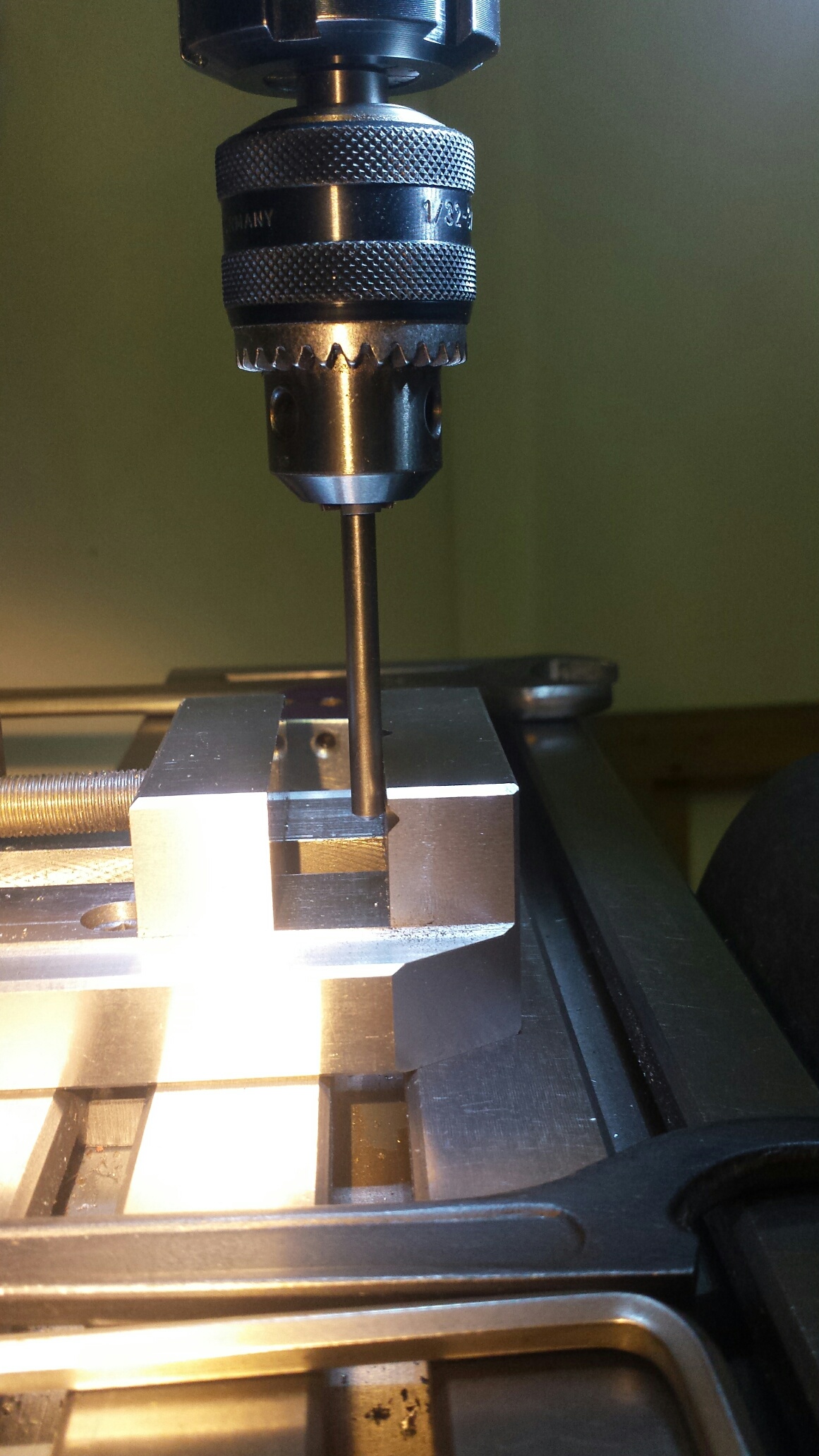

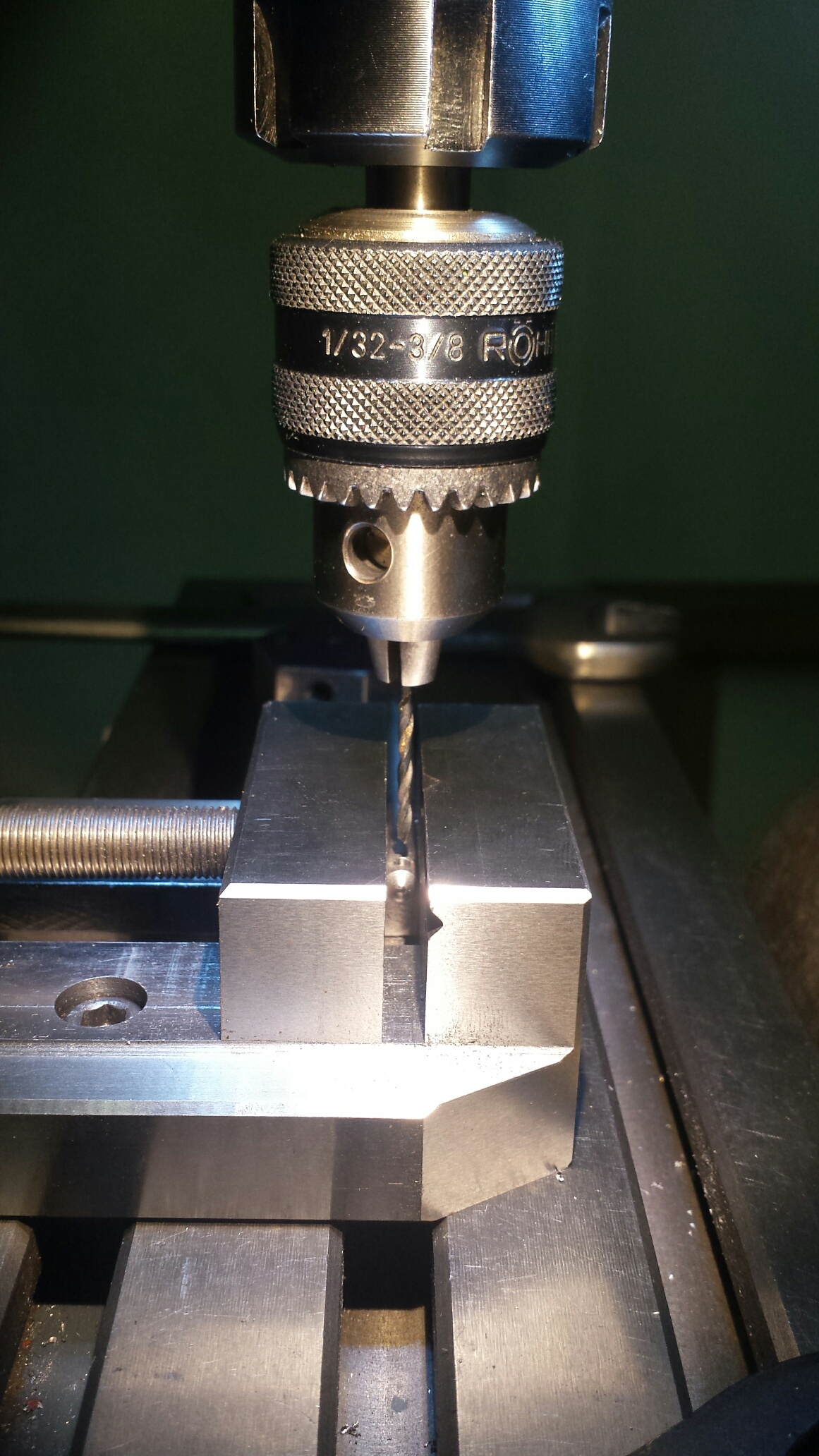

Ultima osservazione: secondo me non ci vuole una attrezzatura fantascientifica per fare 3 fori allineati su ciascuna barretta e costruire un parallelogrammo in metallo per realizzare il centratore omonimo. Sicuramente hai bisogno di più attrezzatura per fare questo

Ciao

Rick.

ultima immagine

DILLO MARIO CHE ODI LE STAMPANTI 3D !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Ovviamente scherzo, al 2° punto però credo che per una questione di prospettiva il tondo sembra nella scanalatura, ma non lo è.

Complimenti comunque a tutti e due per la passione che ci mettete !!!!

Siete i miei idoli "Meccanici"

Marco.
