Ogni tanto mi domando se vi siete stufati delle mie 'stupidaggini', non avendo per ora riscontri fortemente negativi.... persevero.
Oggi voglio proporvi una illuminazione radente per la fresa BF16, avevo notato, nel corso delle prime prove di illuminazione anulare che illuminando il pezzo tracciato con una luce radente le tracciature erano molto più visibili addirittura sembrano 'luminose'.
A questo punto ho pensato di creare una 'saponetta di led' posizionata in modo che colpisca il pezzo non direttamente.
La 'saponetta' è in plexy, lavorata con la CNC in modo da ricavare l'alloggiamento di 20 Led (gli stessi utilizzati per l'illuminatore anulare) e delle 20 resistenze limitatrici.
La staffa di sostegno, angolata sperimentalmente per ottenere l'effetto rilievo della tracciatura, è stata pensata in modo da poter essere fissata al bullone di fissaggio della testa della bf16 in modo che sia solidale al movimento della testa.
Tutto ciò è documentato dalle immagini allegate.

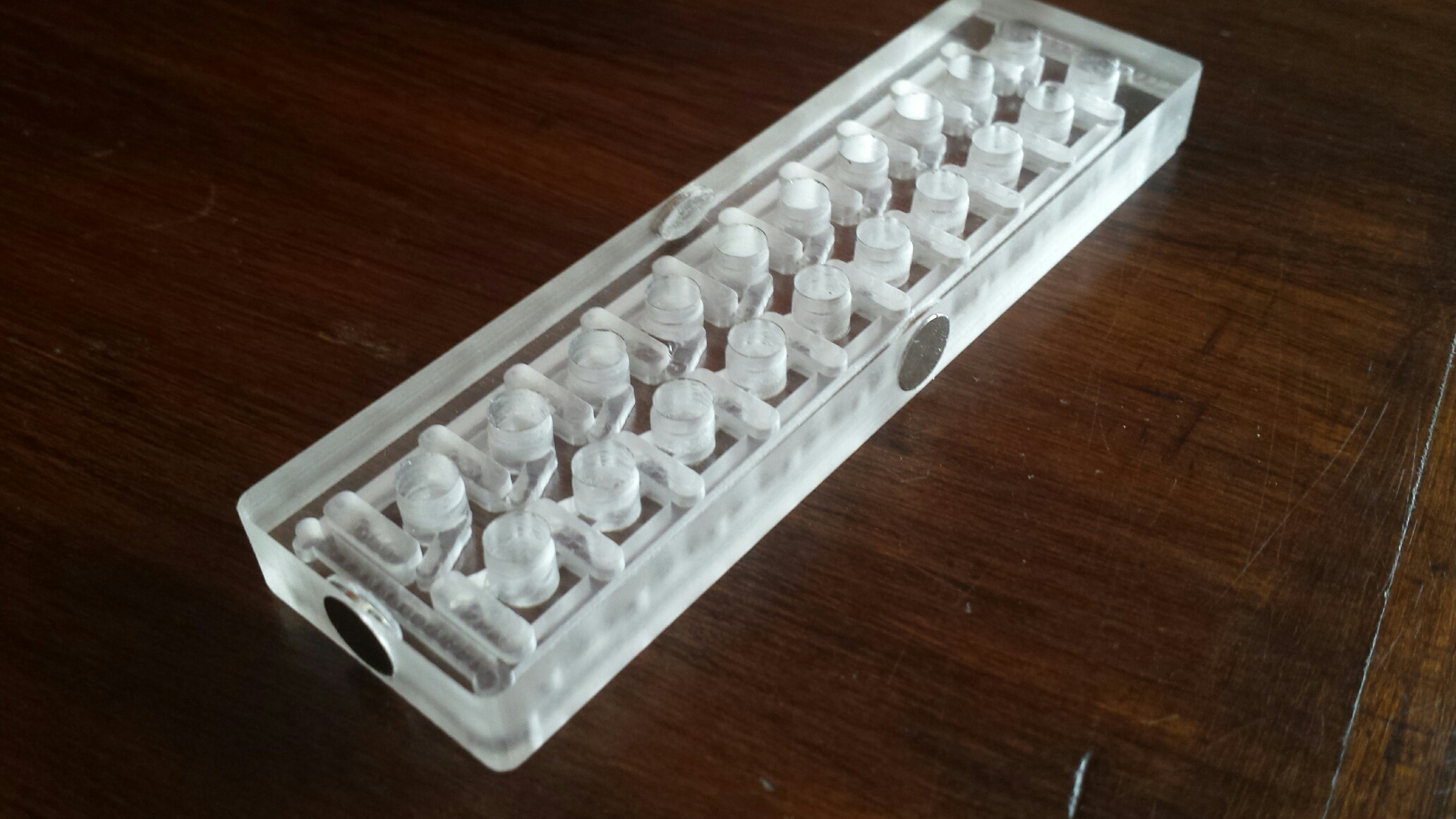

1) Fresatura del plexy per l'alloggiamento dei iled e delle resistenze

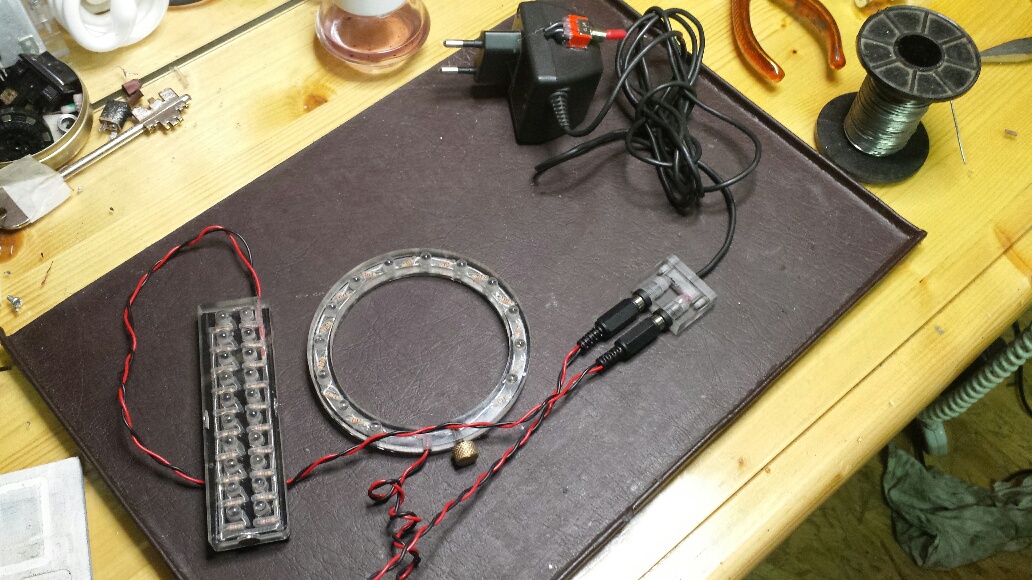

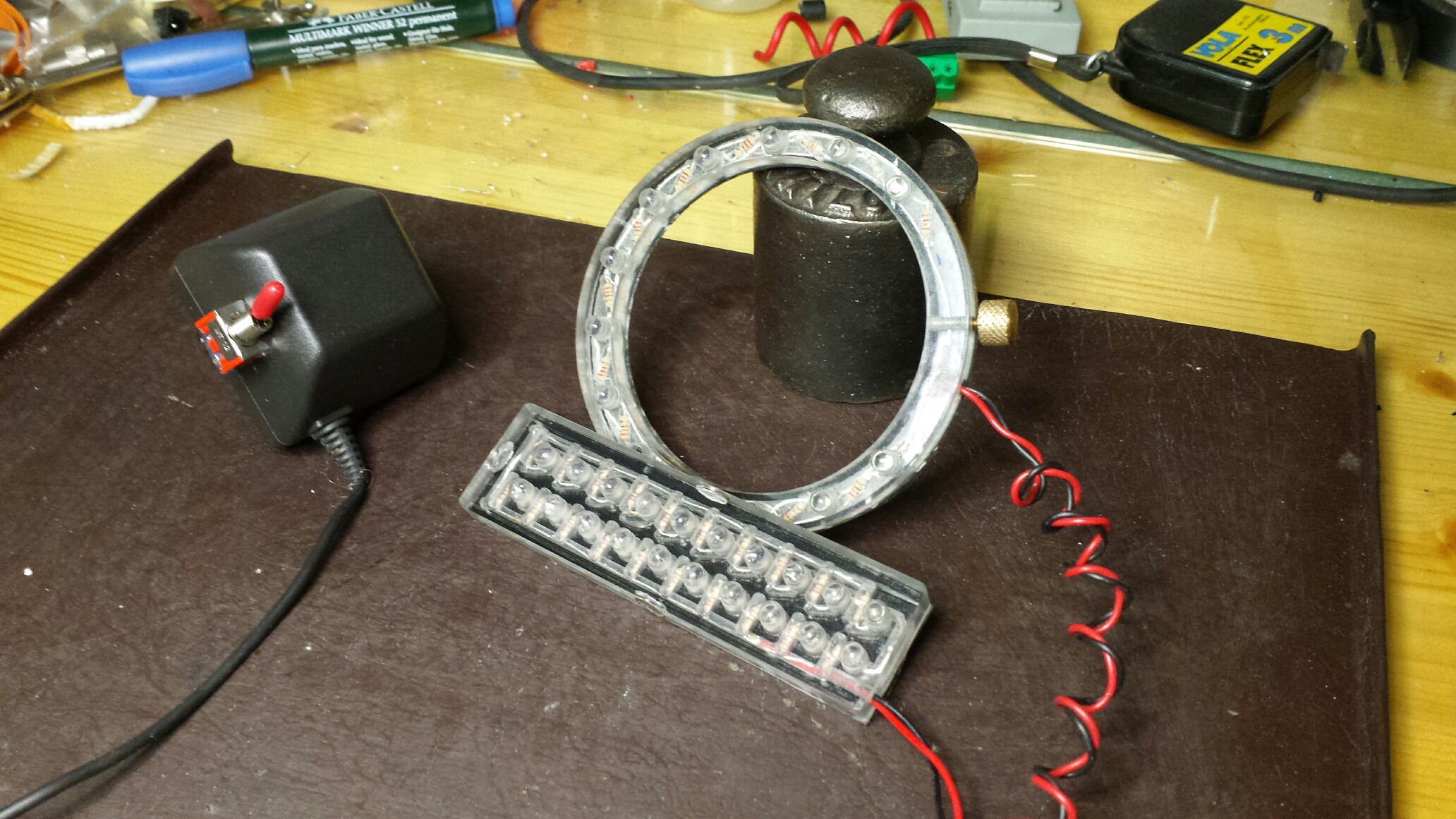

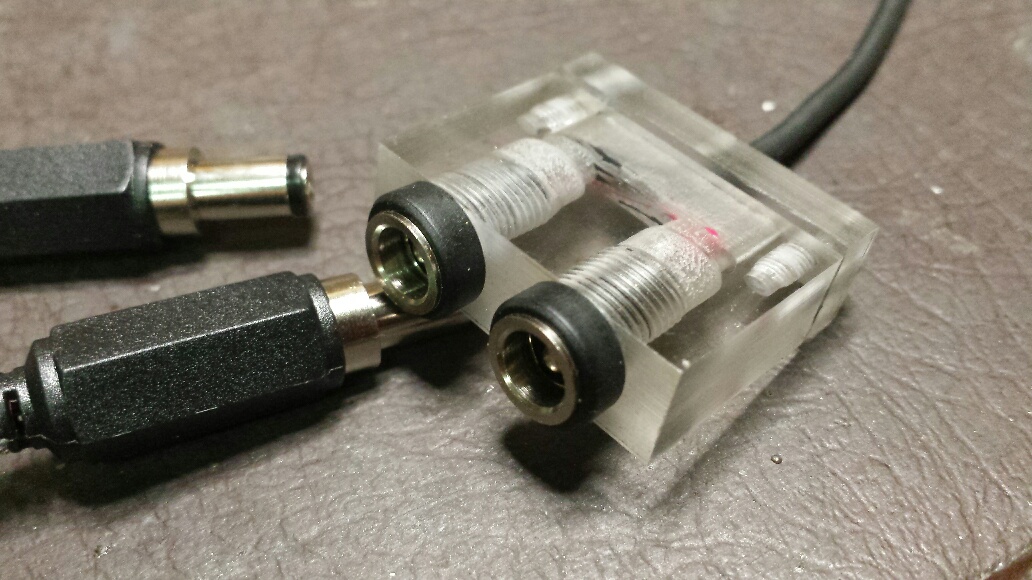

2) Insieme dei 2 illuminatori, anulare e a 'saponetta'
3) Staffa di sostegno regolabile con aggancio rapido al bullone della testa della bf16

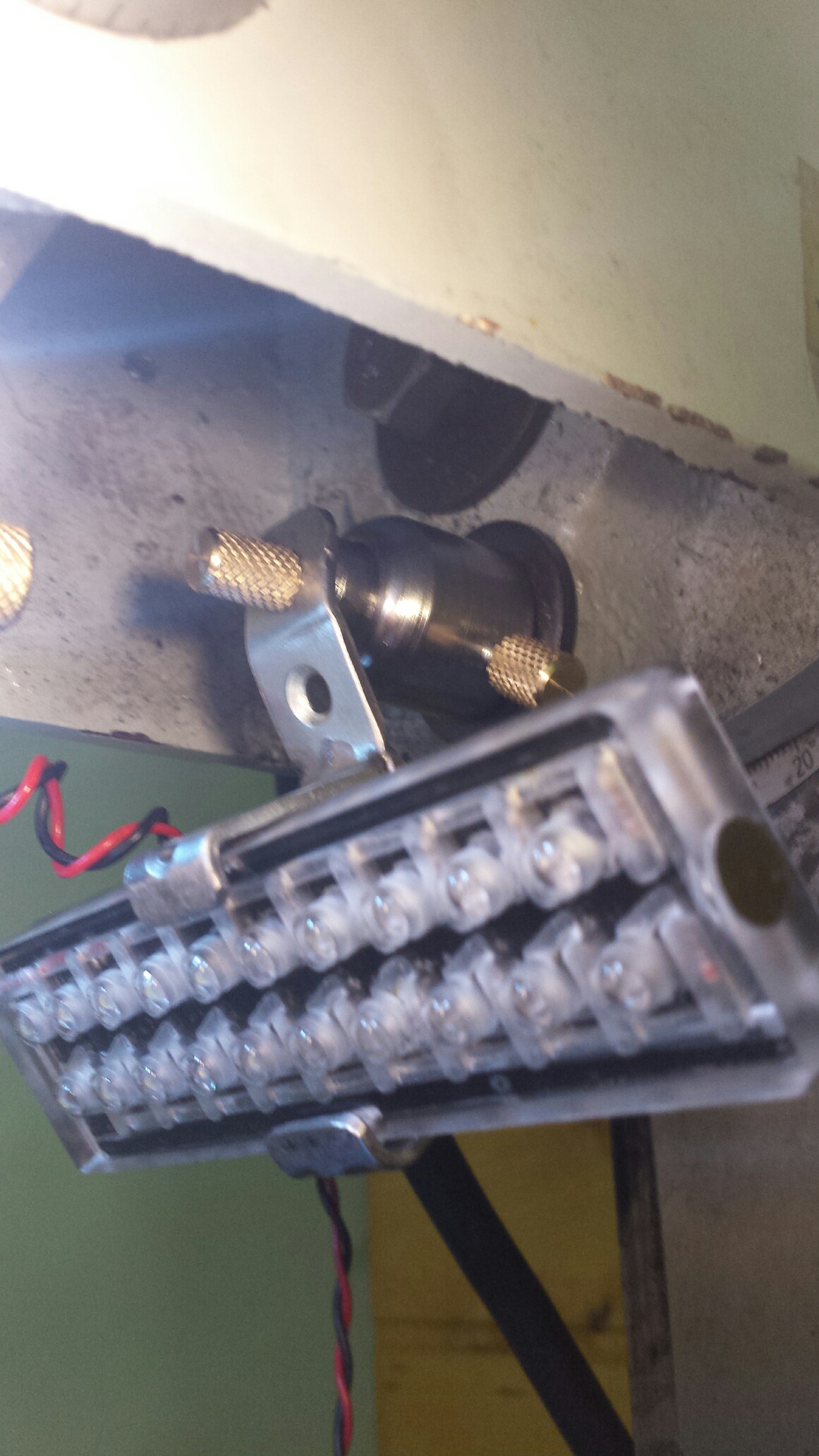

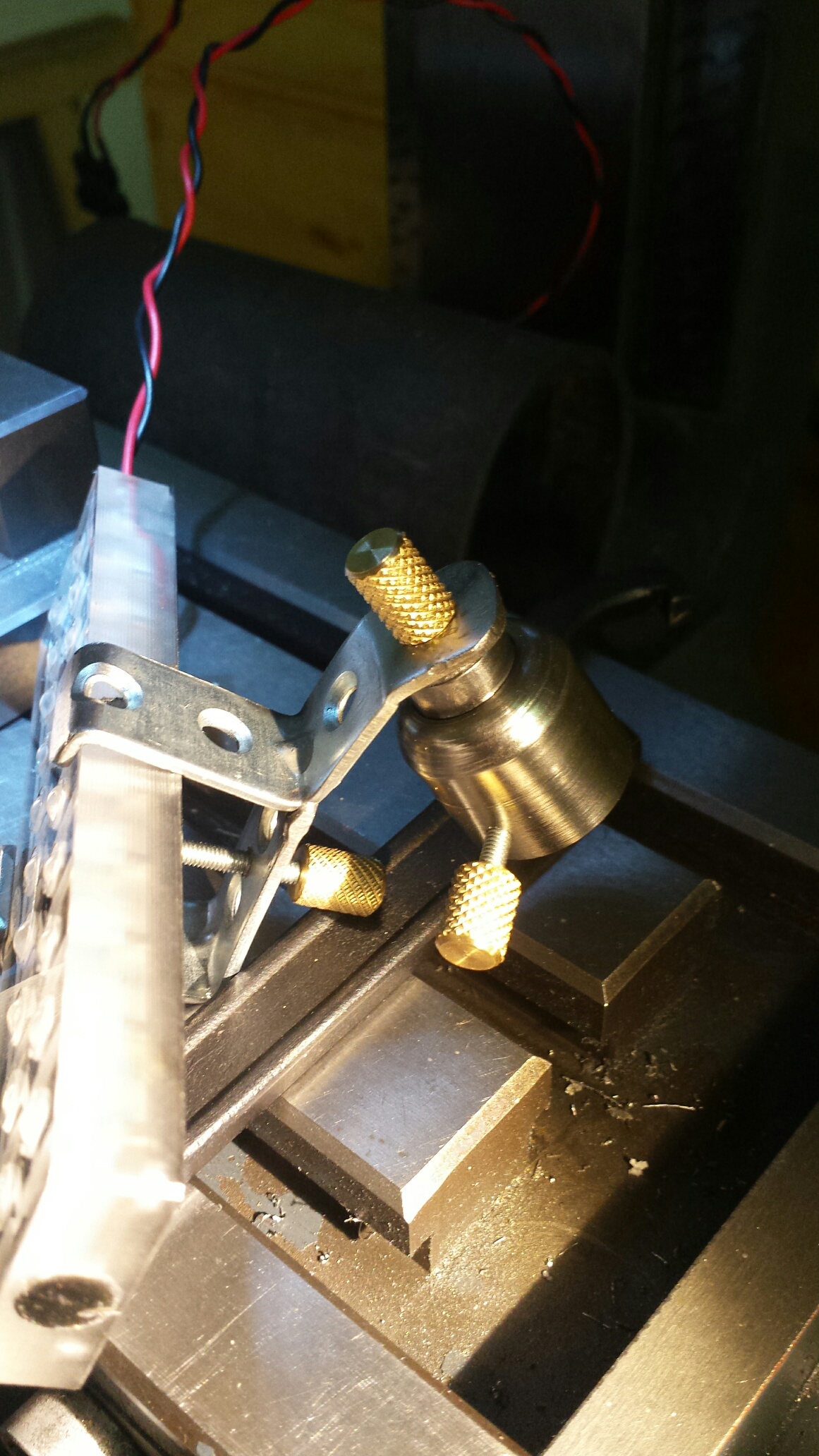

4) Montaggio sulla bf16

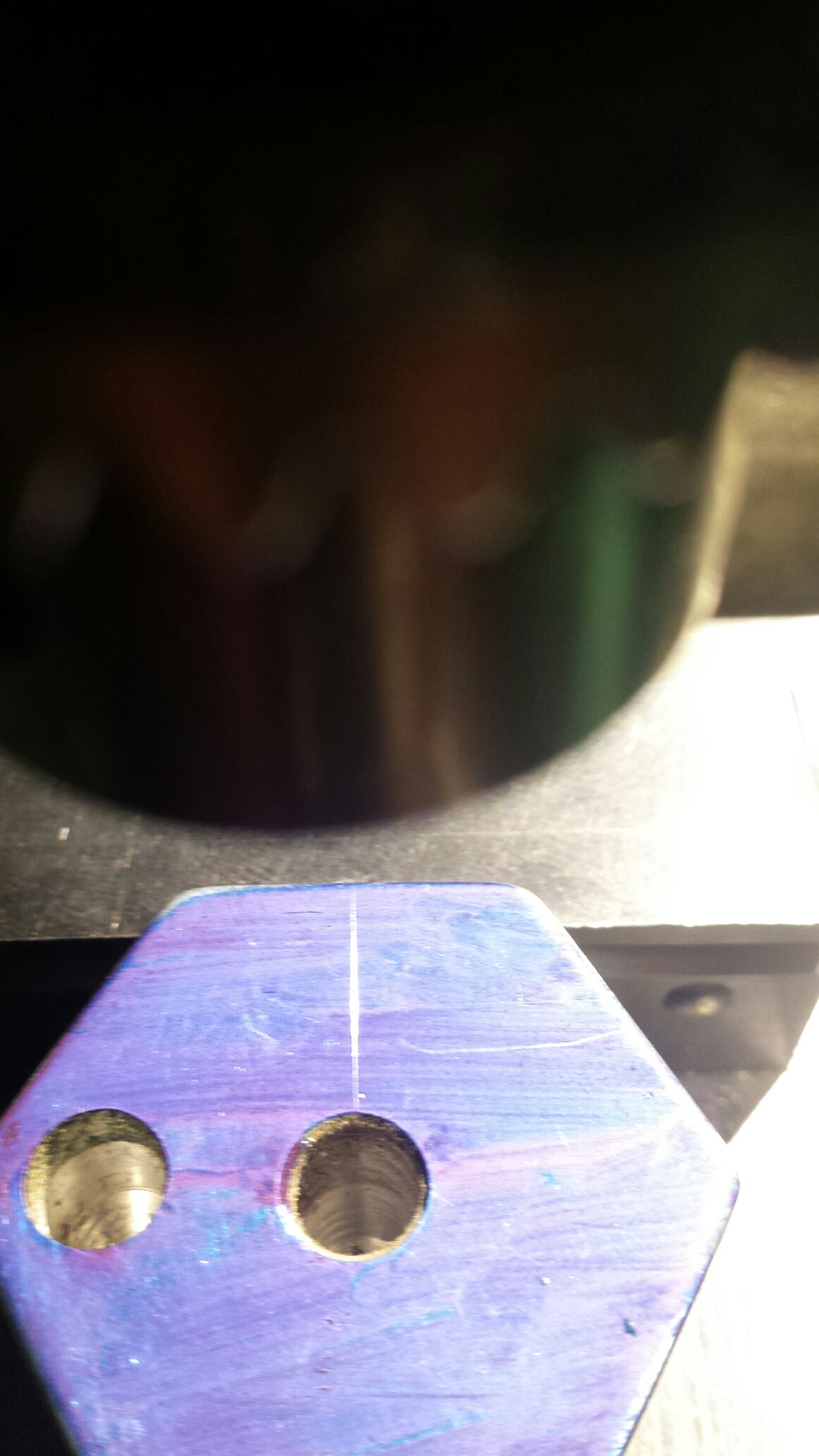

5) Esempio di visualizzazione di una tracciatura con illuminazione 'tradizionale' (lampada esterna)

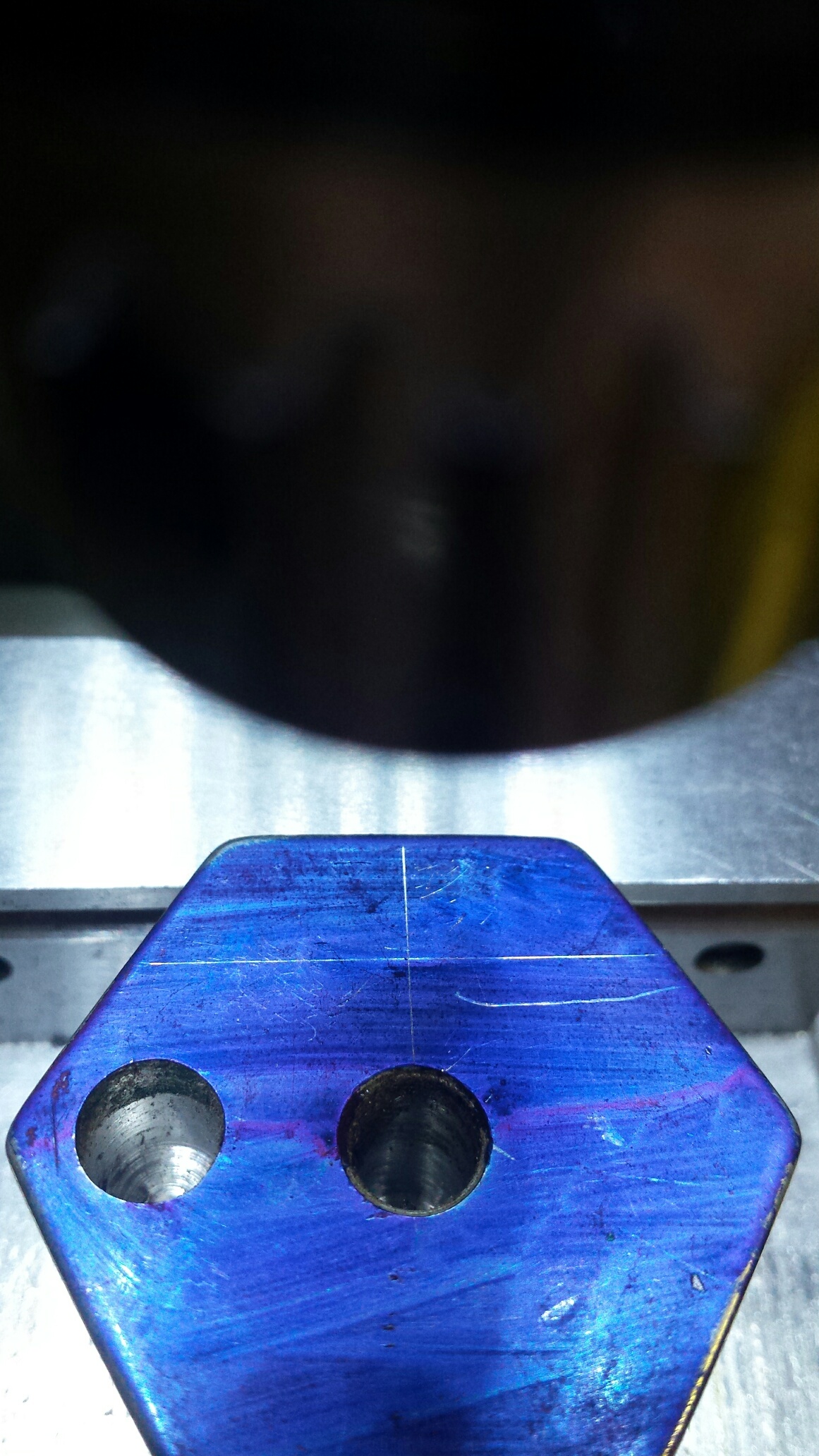

6) Esempio di visualizzazione della stessa tracciatura con illuminazione radente.

Spero possa essere utile anche ai possessori di fresatrici diverse dalla mia.

ciao a tutti
mario

ciao Mario,
non capisco perchè le tue idee e realizzazioni le chiami"stupidaggini". Sono invece sempre stimolanti, intelligenti, ben accette. L'idea di avere una illuminazione radente, poi, è, secondo me, ottima; io per ora la realizzo con un faretto orientabile, indipendente dalla fresatrice, ma è un po' che penso ad una soluzione alternativa: ad uno o più led di potenza
(sui 2 o 3 watt) attaccati alla testa della fresatrice stessa. Per ora, però, ho altri problemi da risolvere: mi riferisco al mio "avanzamento per asse X" che mi sta dando un bel po' di gratta capi, inoltre si avvicinano le ferie estive per cui non mi sentirete per tutto il mese di Luglio.
Saluti da Giuseppe.

Ciao Giuseppe, ferie di Luglio ????? ma non ti abbiamo firmato il permessino per poterle prendere in qualità di moderatore devo chiedere a Rick di precettarti

Buona serata ragazzi, Marco.

Scusate OT

I bottoni sui lati sono 3, sono piccoli dischi al neodimio, li ho incassati nel caso volessi utilizzare la saponetta direttamente ancorata al pezzo in lavorazione. E' un 'di più'...
Ciao Giuseppe buone vacanze, presto partirò anch'io, per un paio di mesi sarò nella residenza estiva, in campagna (dove non ho la rete). Le mie incursioni saranno giocoforza più rade. Poi, in campagna posso solo farvi vedere operazioni di manutenzione ordinaria, dal taglio dei prati all'accatastamento della legna, alla cottura di carne e verdura alla griglia, insomma poca meccanica e tanta fatica, magari con qualche puntata a trote in un torrentello vicino. Magari vi manderò un autoscatto con una trota.
ciao a tutti

mario

Sempre carine queste soluzioni Mario. E' un sacco che ho in mente di farlo anche io, naturalmente nel mio caso con l'aiuto della stampa 3D ma sono un po' indietro con tutto.
Non mi ricordo se hai detto come lavori il Plexyglass con la CNC; in special modo che velocità e che refrigerante per evitare di fondere tutto. Io l'ho lavorato poche volte e quelle poche ho usato acqua!
Beh. se vai in ferie buone vacanze e aspettiamo di vedere il "selfie" con la trota! però di sicuro ti annoierai senza le tue macchine utensili!!!!

Ciao.
Rick.
