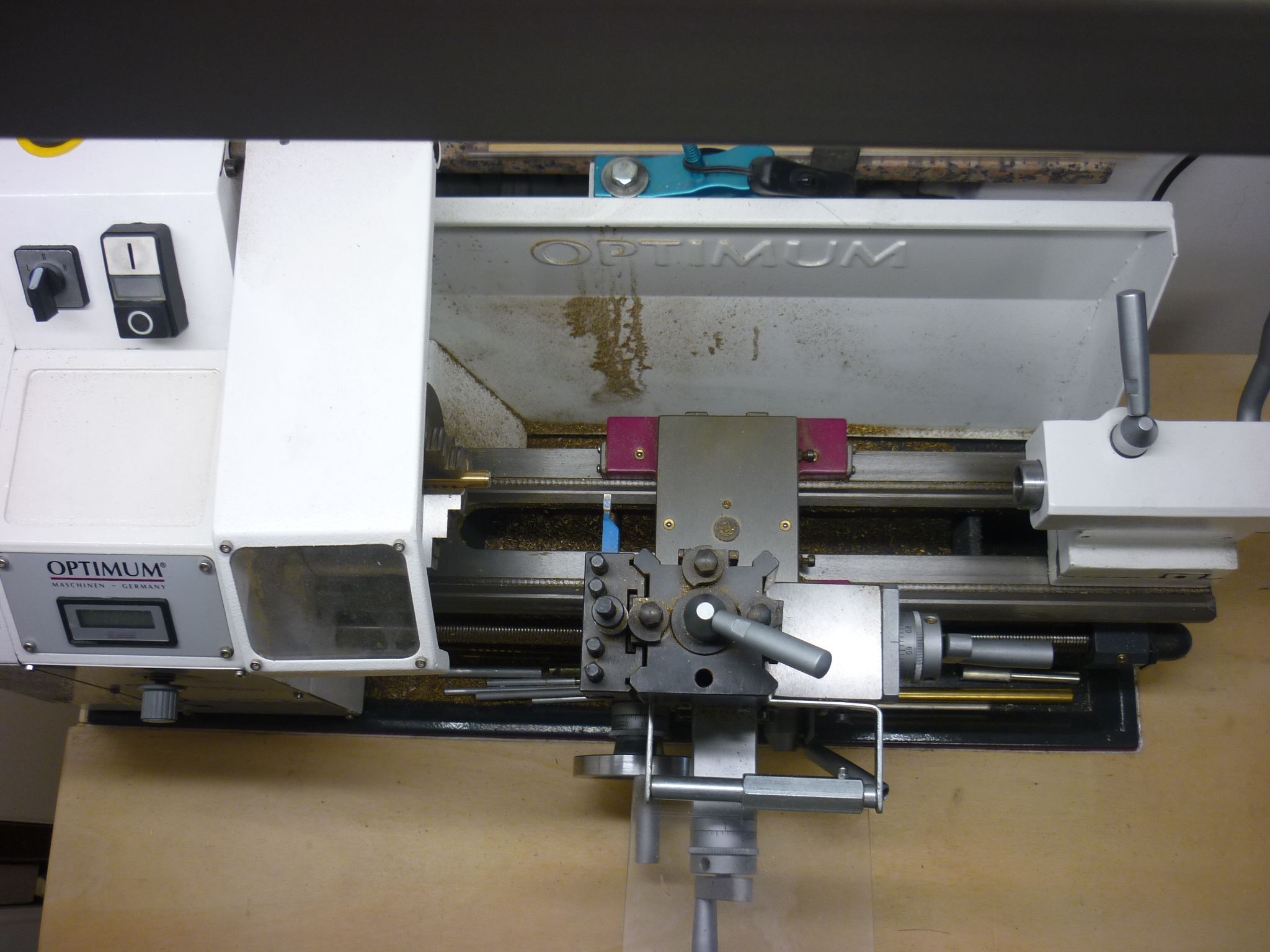

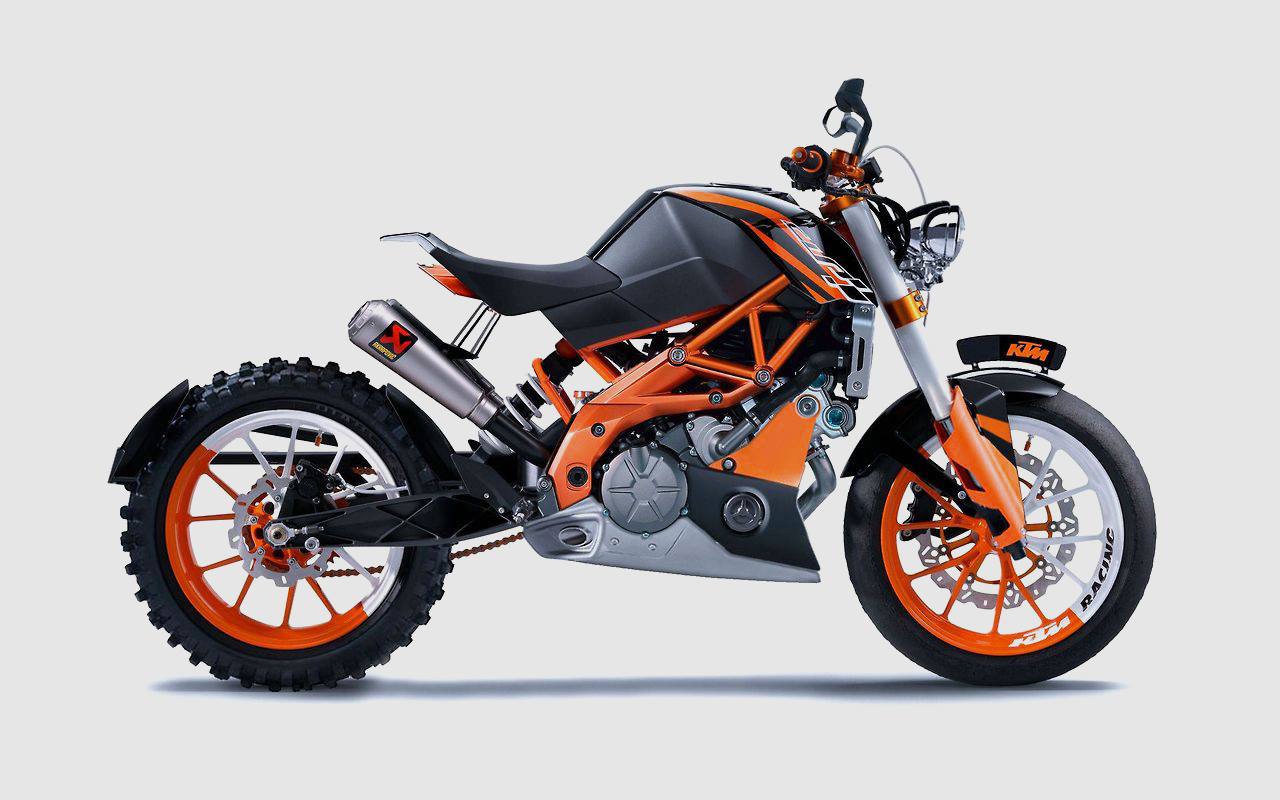

Ciao Riccardo, volevo sottoporti un argomento che mi sta molto a cuore: le torniture coniche. Io faccio modellismo statico di moto in varie scale e una cosa che mi ha sempre attratto è farmi gli scarichi conici delle moto. Ti allego un disegno di massima di come dovrebbe essere la marmitta, le misure non sono fisse ma variano a seconda della scala e del modello di moto che sto facendo e lo scarico deve essere forato Ho notato nel mio tornio, di cui ti allego foto, che se metto una squadra sulla slitta trasversale non è in squadra con la slitta superiore, è questa è allo zero segnato sul goniometro, a proposito, il goniometro in una posizone peggiore non lo potevano mettere, se devo girare la torretta non vedo niente sul goniometro. Mi sai dire se c'è un altro sistema per calcolare l'angolo? Potresti fare un videocorso sulle torniture coniche. Ti saluto e ti ringrazio, Gianni.

Dato che si sta parlando di particolari molto piccoli da realizzarsi dal pieno, delle torniture coniche brevi per mezzo di inclinazione della slitta portautensili, sono da considerarsi appropriate.
Anche io se non ho bisogno di precisioni particolari metto un goniometro aiutandomi con le parallele, inclino la slitta controllando le letture del goniometro. Tra l'altro qualche settimana fa ho preso alla LIDL un goniometro digitale per pochissimi euro che funziona proprio bene per questo utilizzo e legge i decimi di grado.
Con qualche riminiscenza di trigonometria basilare, se vuoi precisioni più elevate basta che fai il seno dell'angolo che vuoi fare e misuri lo spostamento trasversale per ogni millimetro di rotazione del nonio con un tastatore montato sulla torretta portautensili.
Ad esempio: se vuoi avere 10° e sapendo che il sen(10°)=0,17 inclini la slitta fino a che per ogni 1 mm di avanzamento della slitta (di solito corrispondente ad un giro completo del nonio), hai una lettura in senso trasversale di 0,17 mm.

Ciao! Buone marmitte

Rick.

Ciao Riccardo, volevo sapere se è possibile mettere in squadra la slitta trsversale con quella superiore e mi piacerebbe vedere dal vivo, videocorso, come si fanno la torniture coniche. Vi ricordo che sono freschissimo di tornio e che non è mai stato il mio lavoro, voi quando parlate usate termini tecnici che i profani come me non capiscono. Per me la migliore aquisizione si ha quando si "vede". Gianni.

Ciao Gianni,
se ti può essere utile ti do un riferimento in questo stesso sito perchè tempo addietro ho dovuto fare una serie di torniture coniche ed il problema lo ho risolto nel modo che, se vuoi, puoi vedere qui:

http://www.ebgmodels.it/?page_id=1622&mingleforumaction=viewtopic&t=316.3

Saluti Giuseppe.
