Autore ArgomentoInverter su tornio BV20
Roy067
Tornitore provetto
Posts: 184
Permalink
Post Inverter su tornio BV20
il: September 30, 2015, 22:26
Cita:

Bentrovati a tutti, con l'arrivo dell'autunno riprendo i miei lavori nel Box e in particolare vorrei montare un Inverter sul mio tornio BV 20 a cinghie.

Ho acquistato un Inverter e un motore trifase da 1 cv e ora sto cablando il quadro elettrico...

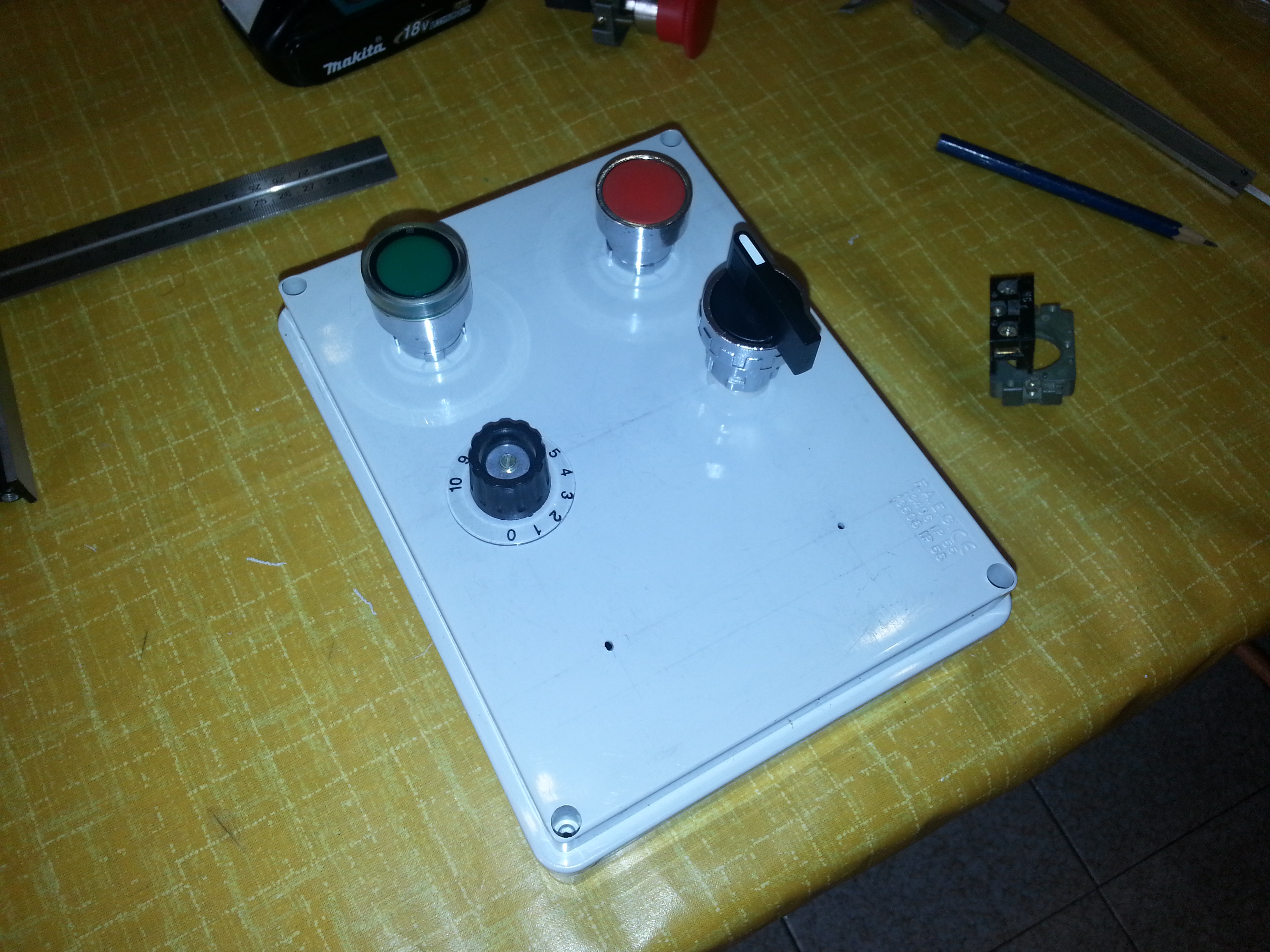

Oltre ai pulsanti di Start e Stop ho inserito un deviatore per la direzione di marcia, la regolazione della velocità e un paio di interruttori bipolari per accendere una lampada e un eventuale sistema di lubrorefrigerazione..

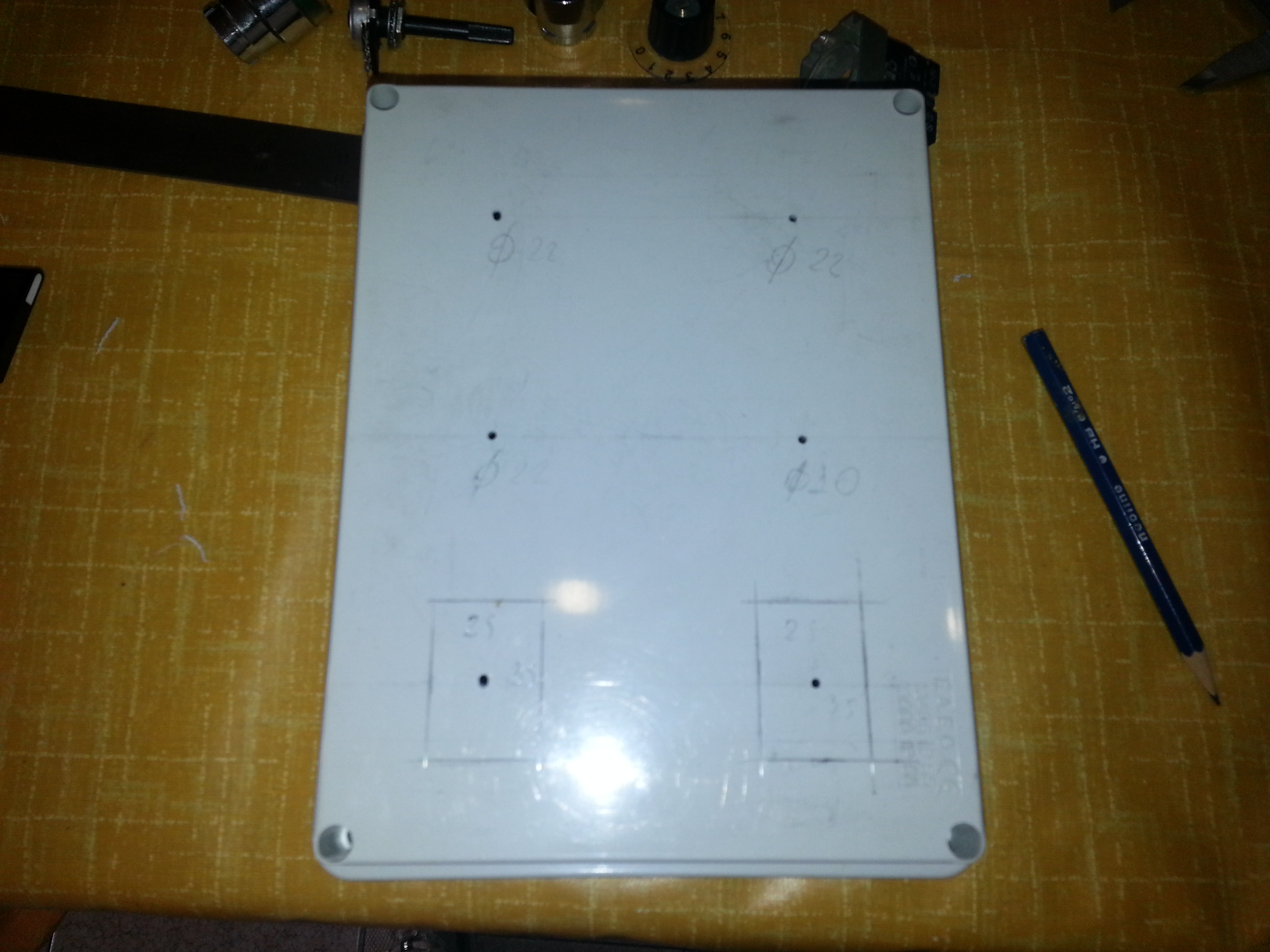

Qualche foto ..
Roy067
Tornitore provetto
Posts: 184
Permalink
Post Re: Inverter su tornio BV20
il: September 30, 2015, 22:52
Cita:

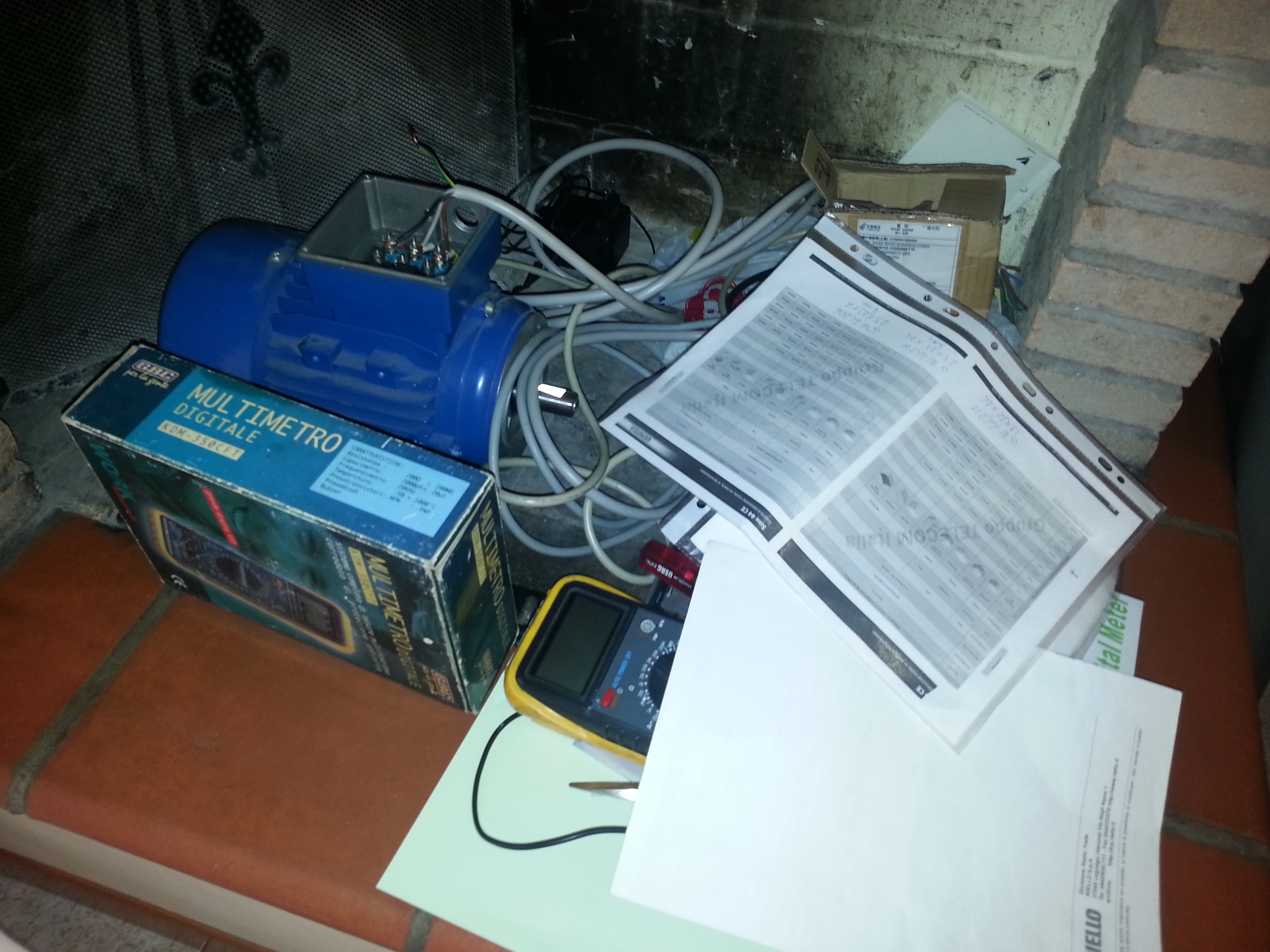

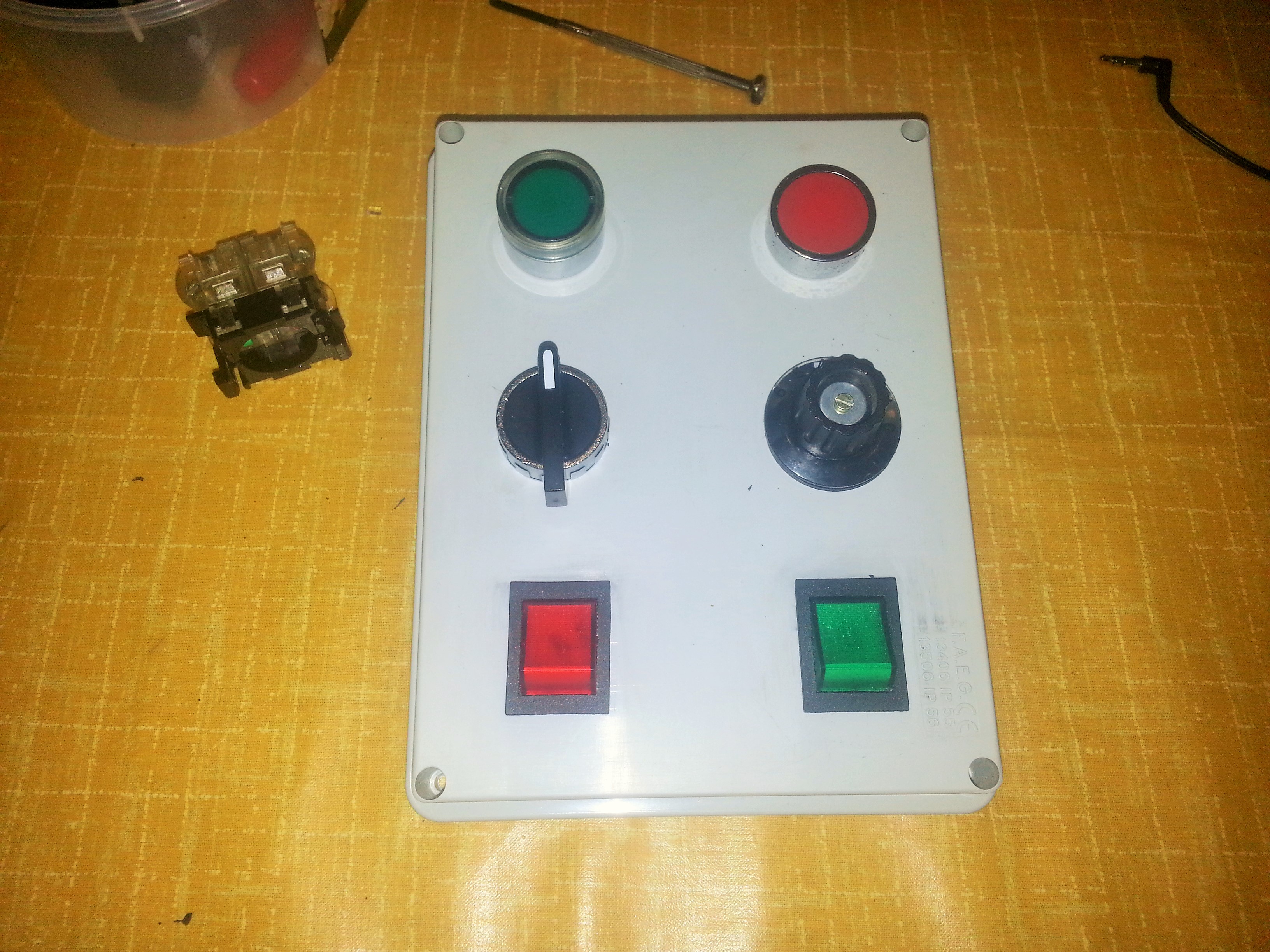

.....altre foto con il motore e il quadretto con i componenti montati.. ora passo al cablaggio dei rele' per l'autoritenuta e il resto dei collegamenti con l'inverter.

Ho deciso di mettere il motore sotto al tornio per evitare che trucioli ed eventuali liquidi di raffreddamento possano raggiungerlo.

Purtroppo ho il problema di adattare la puleggia tripla condotta al nuovo asse del motore che è 19 mm. Quindi conto di allargare il foro che ora è 16 mm prima di smontare il vecchio motore.

Mi preoccupa invece fare la sede della chiavetta perché il materiale è ghisa e tra l'altro no l'ho mai fatto.

Per ora dedichiamoci a far funzionare l'inverter sul banco... poi vedremo come procedere con la sede di chiavetta ..conto ovviamente sui vostri consigli.

Roy
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Inverter su tornio BV20
il: October 1, 2015, 18:27
Cita:

Un albero da 19mm ha una chiavetta larga 6mm, piuttosto che diventare matto a fare lo spacco all'interno della puleggia fai due fori allineati da 5mm e mettici due grani M6 che vadano a stringere sul fondo dove prima era alloggiata la chiavetta, funziona.
Fede
Roy067
Tornitore provetto
Posts: 184
Permalink
Post Re: Inverter su tornio BV20
il: October 1, 2015, 21:21
Cita:

Grazie EM500 sicuramente è una soluzione veloce e pratica... :-)
