Non so da che parte iniziare, per ragioni non dipendenti dalla mia volontà ho dovuto rallentare, diciamo smettere, il truciolamento e di conseguenza la presenza sul sito. Le alternative erano: leggere le meraviglie, le realizzazioni, i commenti dei frequentatori del forum..... oppure, fare qualcosa che non mi impegnasse troppo il braccio. Matita, fogli, computer per cercare di creare qualcosa per me e anche per voi, anche se non lo meritate . E' venuto fuori un'accrocchio funzionante, non ancora utilizzabile, ma pronto per passare dallo stadio prototipale allo stadio utilizzabile.
Centelliniamo le cose, sarà una cosa a puntate, andrò avanti solo se sentirò intorno il calore di un Natale in officina .
Partiamo dai desiderati progettuali:
Il Kit di visualizzazione dei giri deve potersi mettere e togliere con estrema facilità.
Svincolato totalmente dalla fresa.
Sull'albero non voglio che siano montate calamite, ruote foniche e qualsiasi altra cosa possa modificarne l'equilibratura.
Naturalmente la visualizzazione deve essere digitale.
Partiamo dal sensore, una coppia di diodi IR, uno emettitore e l'altro ricevitore. Io gli ho trovati smontando un telecomando ed un telaio TV, voi potete anche.....comprarli .

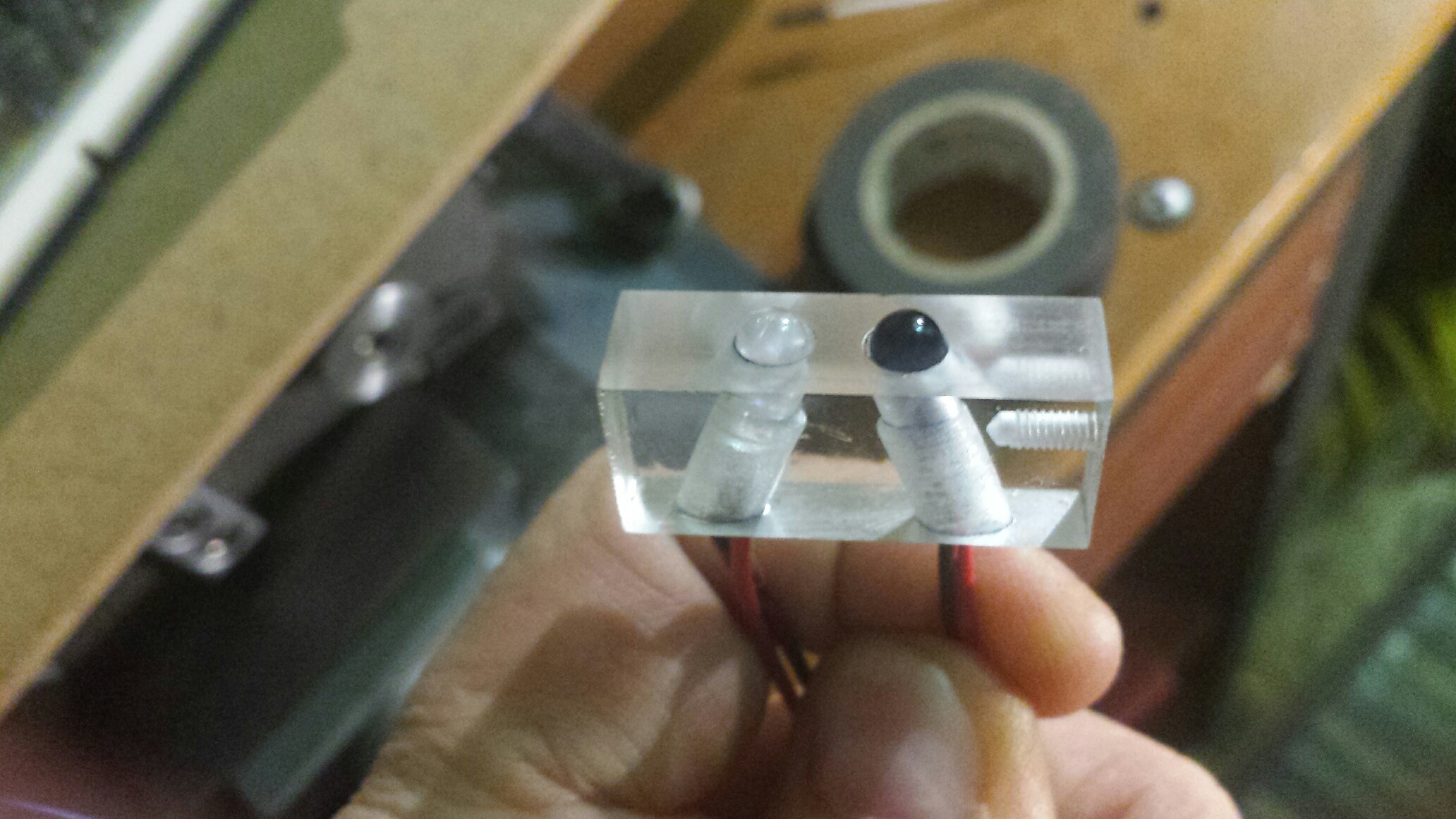

Il supporto è stato ricavato da una scheggia di plexy forato con una agolazione di circa 20 gradi. (immagine n.1)

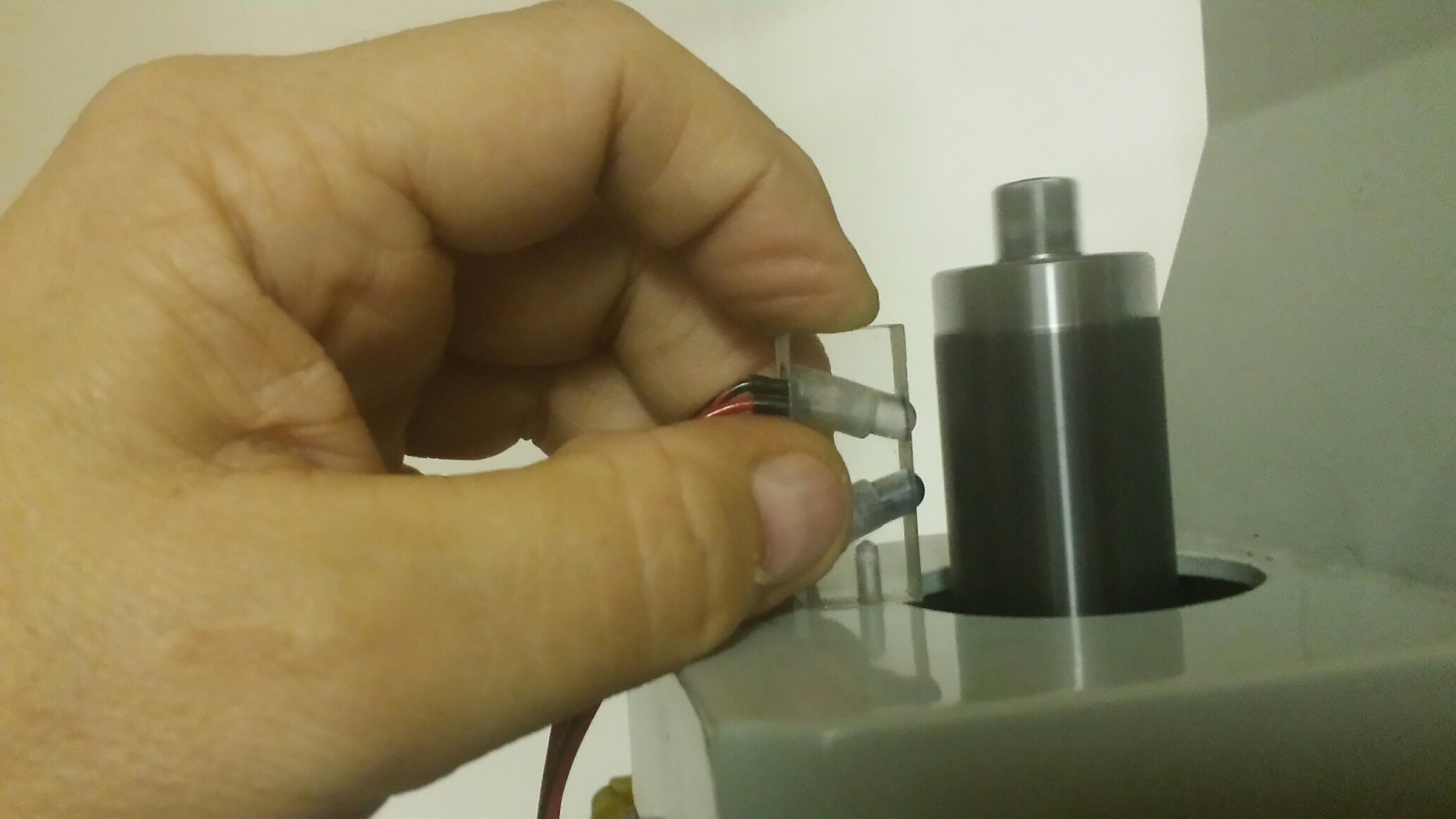

L'immagine n.2 mostra dove il sensore verà montato.
L'albero della fresatrice, nell'ultima parte, è stato rivestito con nastro isolante nero, dopo averlo rivestito sono state asportate 3 striscioline di nastro larghe circa 5 mm ogni 120 gradi. Ogni giro dell'albero avremo che il raggio IR emesso dal diodo 'Bianco' verrà rilevato dal diodo 'scuro' e questo capiterà 3 volte ogni giro.

Per ora mi fermo qui..... vediamo se ci siete.

ciao e Buon Natale a tutti
mario

Ciao Mario, lo sai che da me avrai sempre un supporto silenzioso, scherzo, sono contento che il braccio non riesce a fermare il vulcano truciolatore quale sei.
Il progetto è come al solito intrigante e tu riesci a dargli quel tanto che basta di alone misterioso per il quale noi allodole truciolatrici ne veniamo attirati.

Grande Mario

Ciao Marco.

Wow... bravo, ma tutti quei fili e tutta quell'elettronica non me li aspettavo dalla tua proverbiale taccagneria!

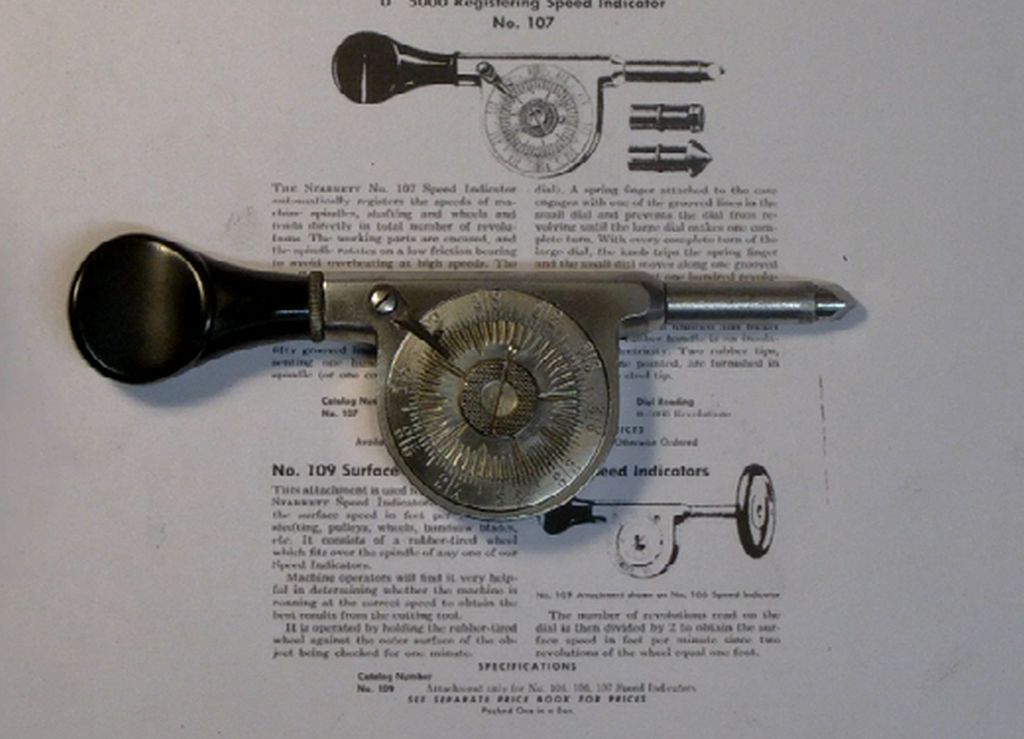

Ti ricordi questo? E' un "vecchietto" che con l'aiuto di un semplice orologio o, se vuoi essere ancora più taccagno, di una clessidra, ti da addirittura la velocità in m/min che è quello che interessa più che i giri/min (dai scrivi ancora due righe di codice e fatti uscire i m/min... su... su .... non essere pigro! )
Il tutto in maniera rigorosamente meccanica e senza pile per non sprecare ulteriori..."palanche"
Ciao!
Rick.

Ma infatti! Puoi farti una clessidra rubando un po di sabbia in qualche cantiere e risparmi anche l'orologio

Ciao Glob, hai ragione, l'importante è il risultato, se poi è ottenibile a basso costo sono più felice.

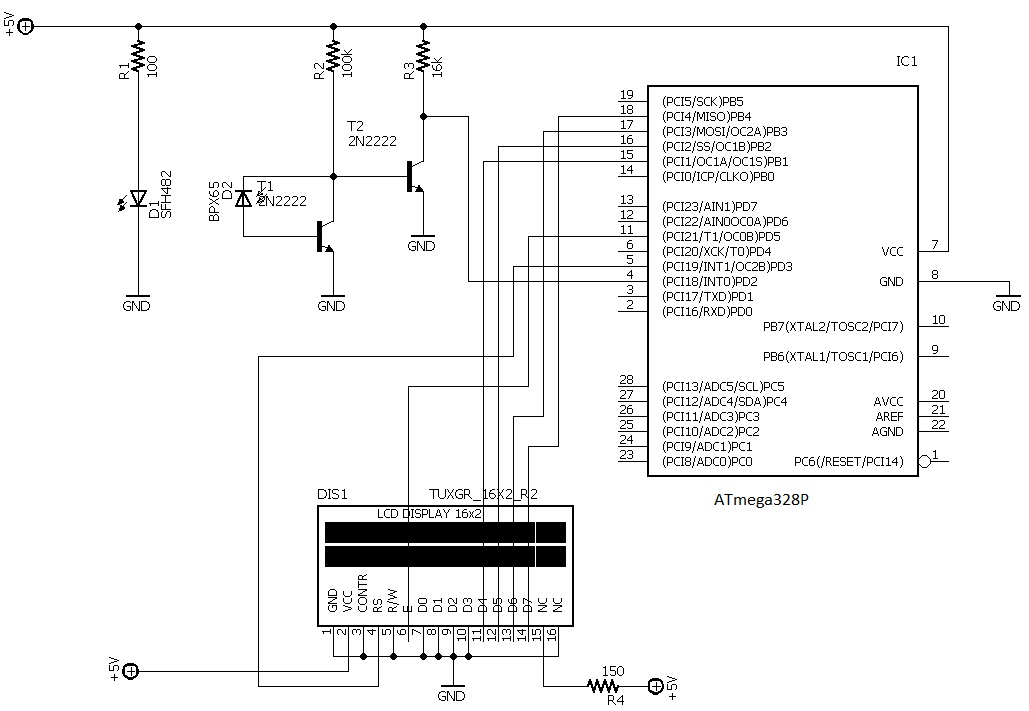

Questa sera vi propongo lo schema elettrico, la parte del leone la fa il microprocessore, intercetta il segnale proveniente dal transistor 2n2222, conta gli impulsi nell'unità di tempo e manda il risultato sul visore lcd, facile no....
E' stato scelto di utilizzare un "interrupt" del processore come meccanismo di rivelazione, ne parlo poichè anche per chi non ha mai "giocato" con i micro, può avere la curiosità di saperne un cicinino di più.
Utilizzare gli interrupt è un modo molto efficiente per allertare un sistema e farlo intervenire ad un determinato evento, interrompendo tutto quello che stava facendo.
Facciamo un esempio capibile. Due amici si incontrano per strada, chiacchierano, decidono di andare al bar a prendere un caffè, mentre si stanno per incamminare arriva un ragazzino urlante: "PAPA' PAPA' LA MACCHINA HA PRESO FUOCO" (il ragazzino è l'iterrupt).
I due amici non andranno più a sorbirsi un caffè ma correranno a prendere un estintore per salvare l'auto.
L'interrupt ha cambiato la priorità, si è passati dalla routine "Beviamoci un caffè" alla routine "Salviamo la macchina. Carino no ?

Per Stasera è tutto, alla prossima puntata.

ciao
mario
