..si ma sempre per correttezza bisogna anche dire che una routine per servire un interrupt deve essere la più breve possibile. Quindi se l'incendio fosse troppo grosso sarebbe meglio chiamare i pompieri; ovvero usare una routine non gestita da interrupt.

Ciao.

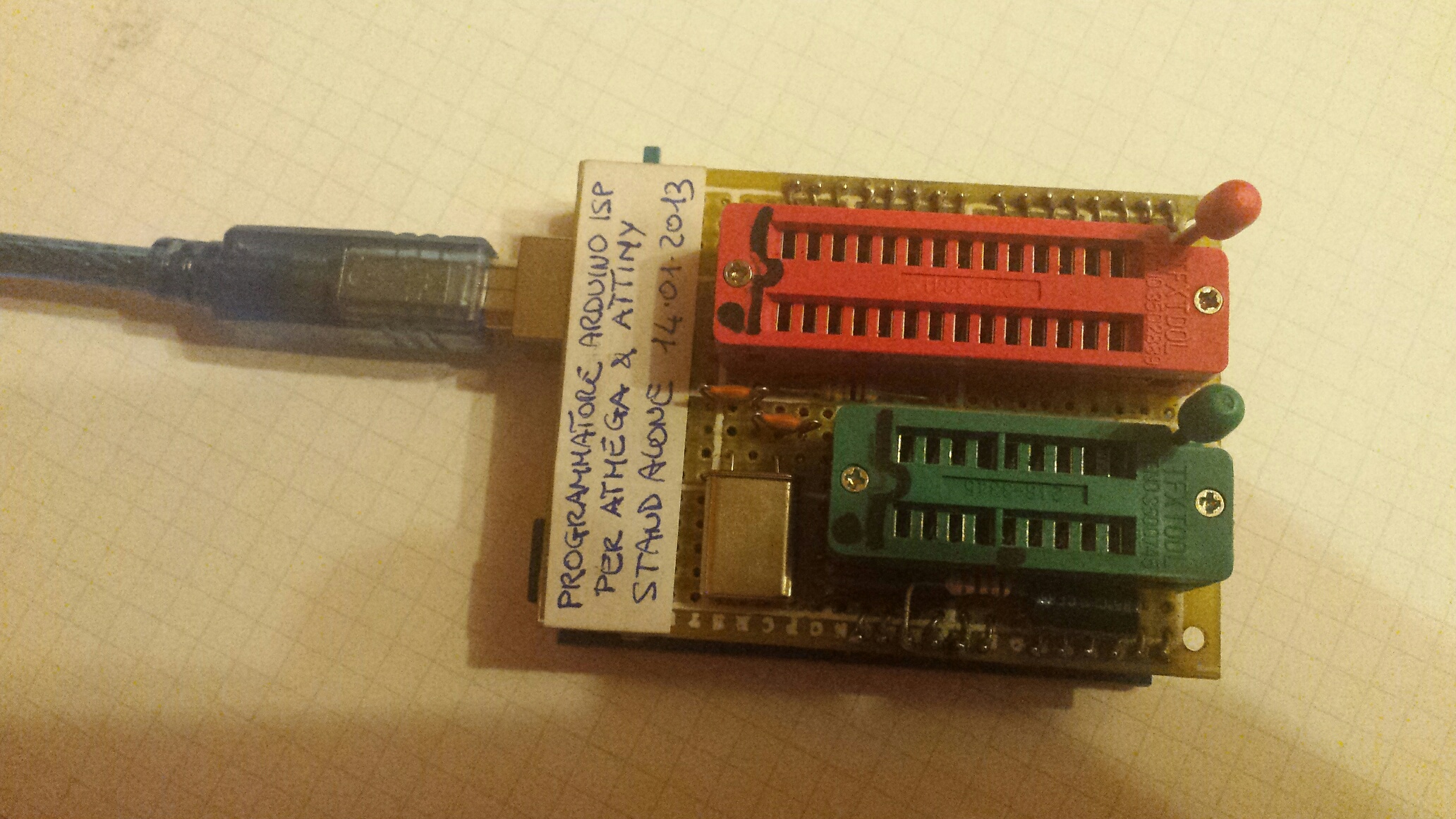

Ciao Antò, non avere fretta, c'è ancora qualche puntata. Aspetta di vedere il "prodotto Finito", e poi non basta acquistare il micro, bisogna programmarlo. Faccio un saltino indietro nel tempo e tiro fuori dai cassetti (che sono come la borsa di Mary Poppins) un programmatore di ATmega xx8 costruito intorno all'ormai famoso Arduino, chi desiderasse lo schema del programmatore può chiedere senza paura.
Insomma c'è bisogno di un "martello" per cacciare nella crapa del micro il codice che permetterà al tutto di funzionare.
Siccome sono buono e siamo vicini a Natale mi offro a programmarvi qualche ATmega328P.

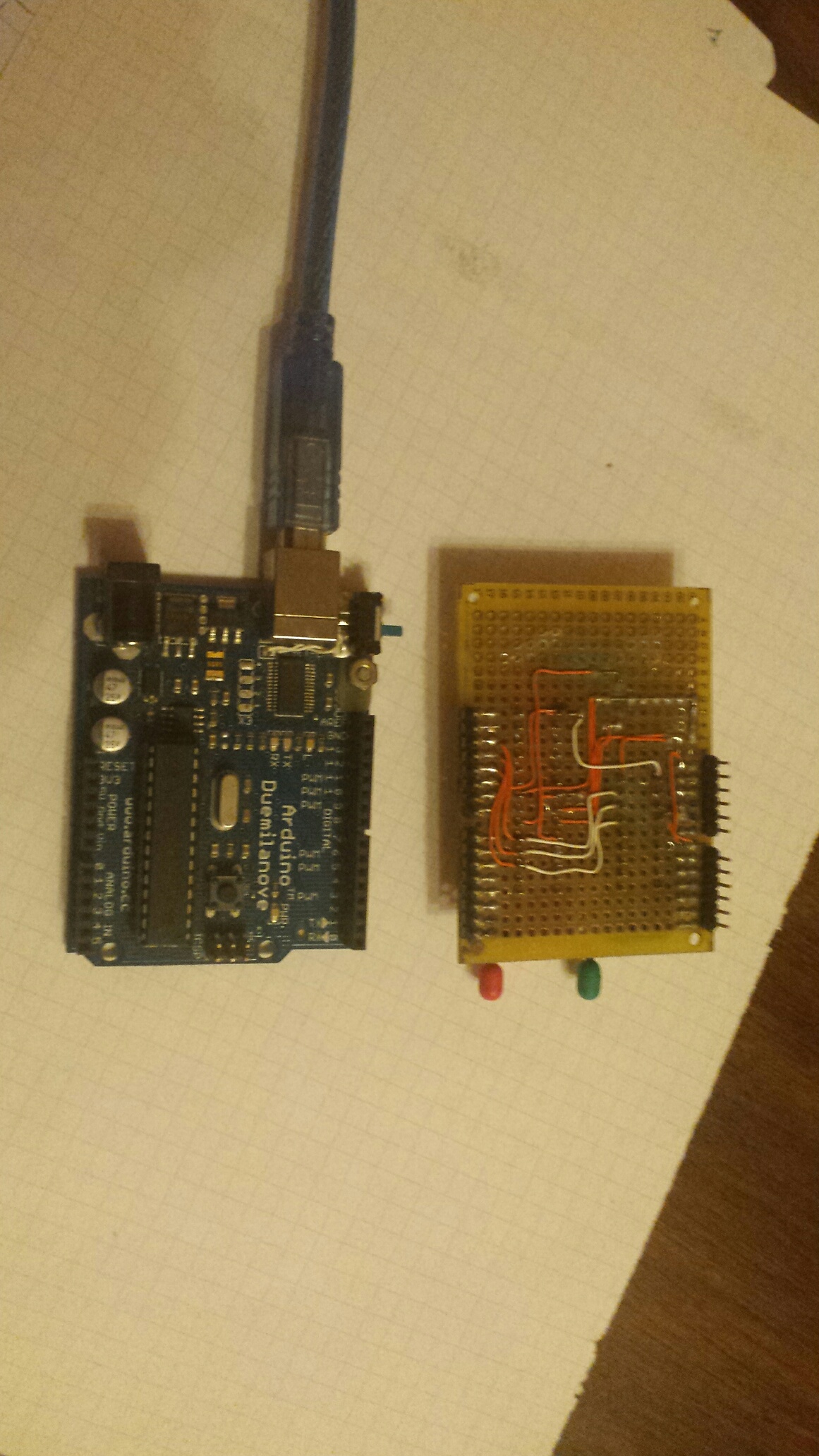

Ho l'impressione di farvi vedere troppo il mio lato oscuro della forza, vi mostro il mio vecchio programmatore in accoppiata con un arduino 2009, montava ancora un Atmega 168.

alla prossima
mario

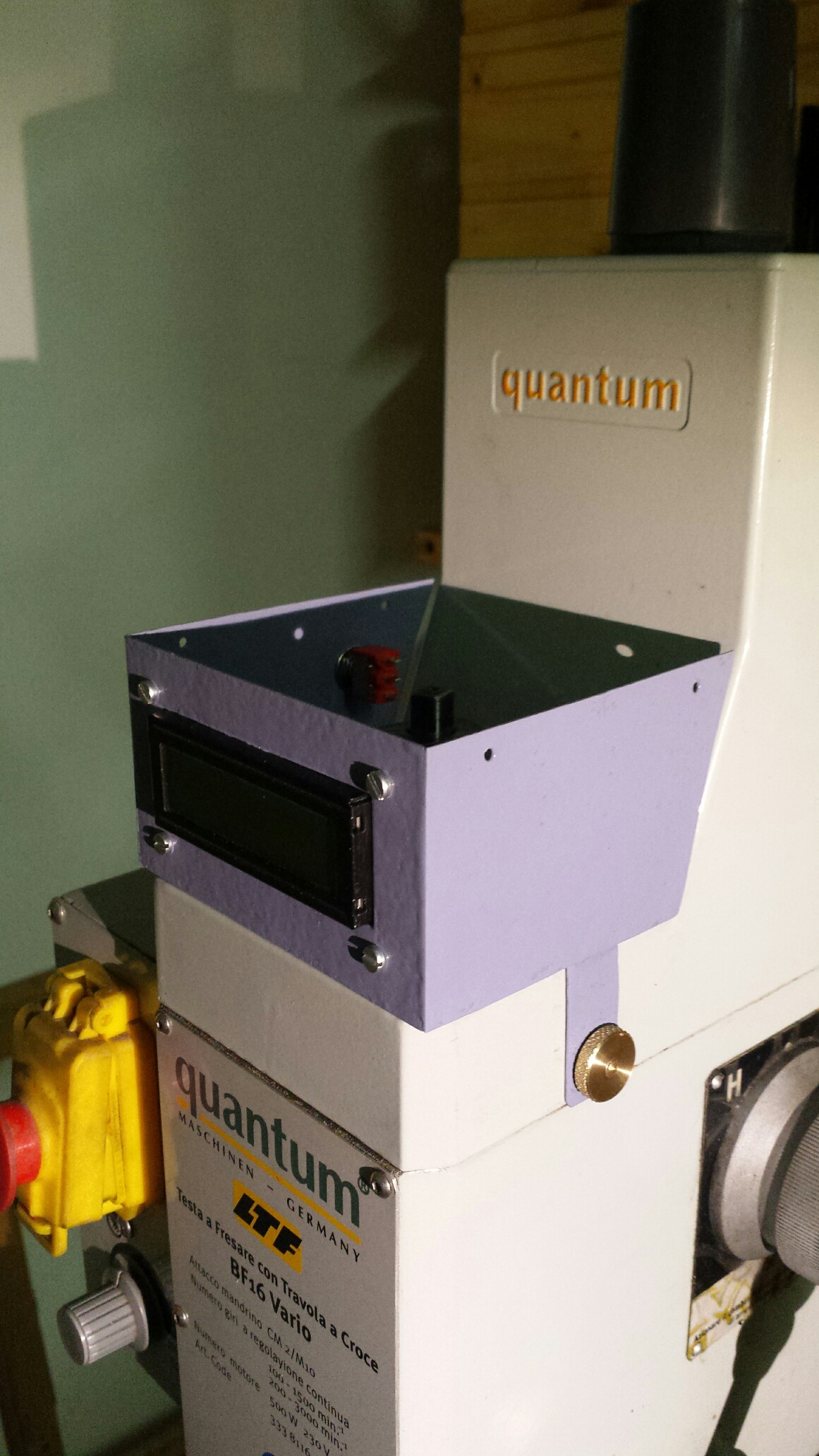

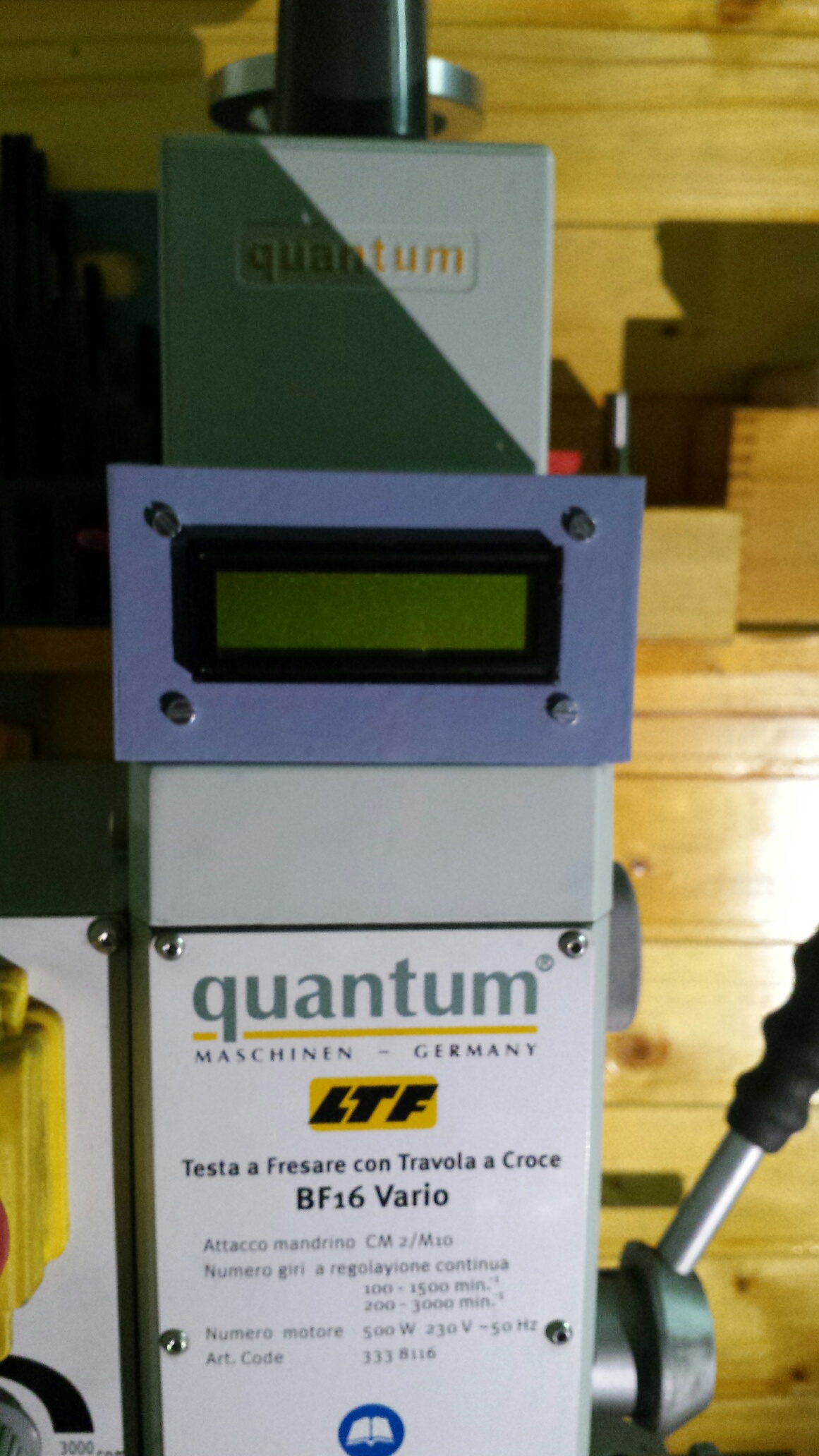

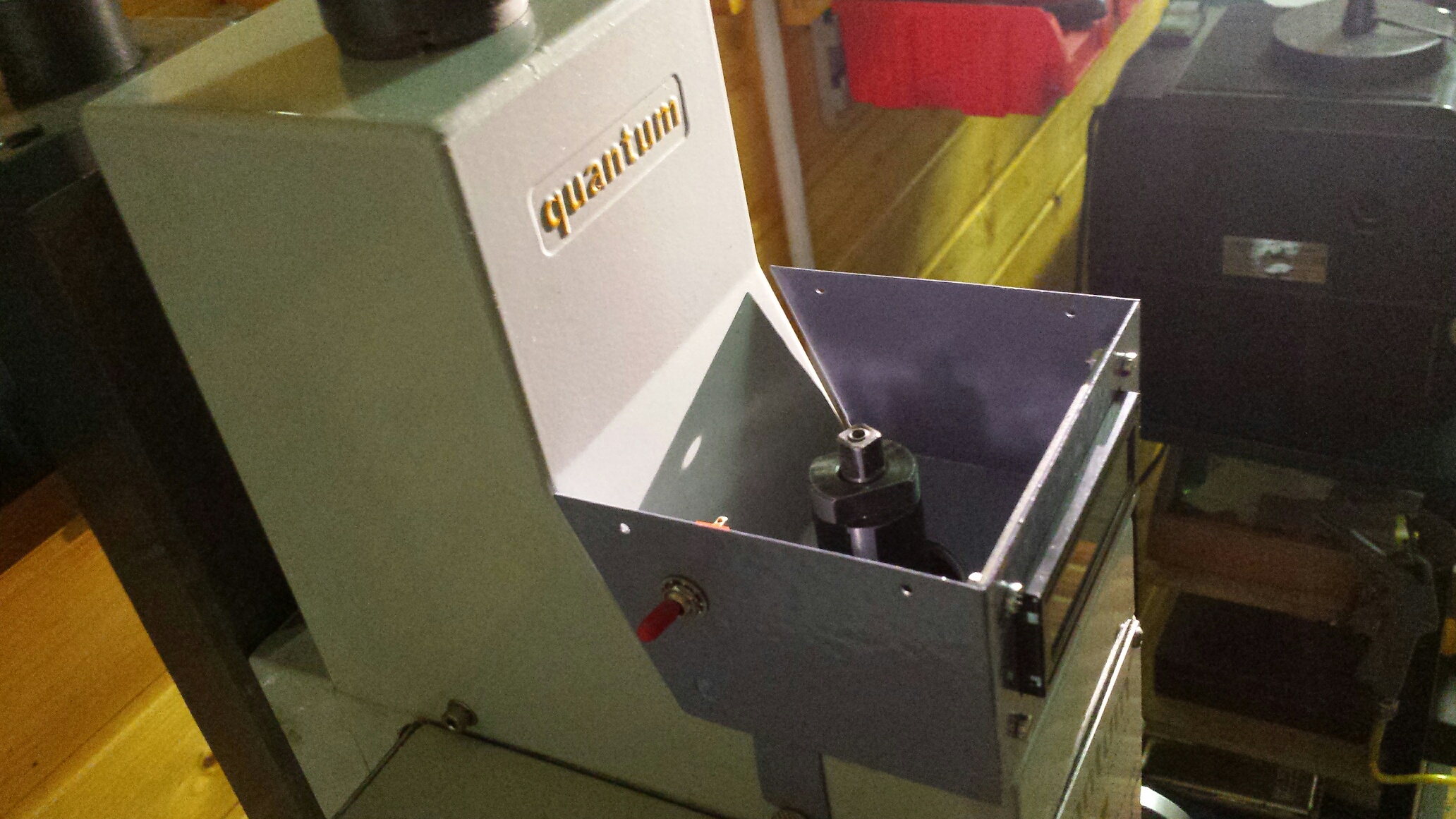

Un altro passettino è stato fatto, il contenitore. Prima di montare il circuito desidero avere tutti gli ingombri ben definiti. Ecco cosa è venuto fuori, uno scatolotto che sarà completamente autonomo dlla fresatrice. Per toglierlo e metterlo basta ... infilarlo e stringere le due ghiere laterali, sono soddisfatto. A Glob faccio notare la verniciatura pseudomartellata è proprio un toccasana per coprire tutte le magagne.
Il circuito lo monterò su una basetta millefori, per un prototipo non merita mettersi a fare un circuito stampato.
@ Antonio: se vuoi preparare il circuito ti avrei consigliato comunque di usare uno zoccolino per l'integrato. Lascia che termino il mio, con il relativo collaudo finale e poi ti fornirò un integrato programmato. Oggi ho aggiunto l'alimentatore, tutto nel medesimo spazio disponibile (che non è molto) Foto e schemi più in la.

ciao a tutti
mario

Ultima piccola addenda, al contagiri. Riassumendo, abbiamo lo scatolo con il relativo ingombro della circuiteria che dovrà contenere.

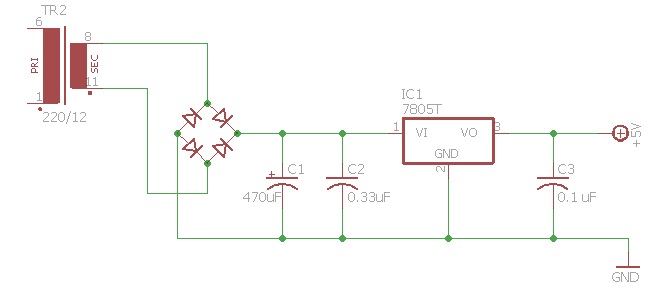

Ho tagliato, compatibilmente ai recuperi che avevo in casa, una basetta millefori. Io le trovo comode quando si vuole montare qualcosa senza passare dai circuiti stampati (se poi vi munite del filo autospelante va a finire che vi divertite ). Con la schedina sagomata in mano ho cominciato ad infilare i vari componenti cercando di dare nell'insieme un gradevole aspetto estetico e pratico. Alla fine mi sono accorto che rimaneva disponibile ancora un pochettino di spazio. Siccome non butto via niente, tantomeno butto lo spazio, ci ho fatto stare anche l'alimentazione. Il trasformatorino utilizzato è un piccolo piccolo trasformatore per campanelli che girava nei miei cassetti da anni. Lo schema è un classico con il 7805, lo riporto solo per completezza.

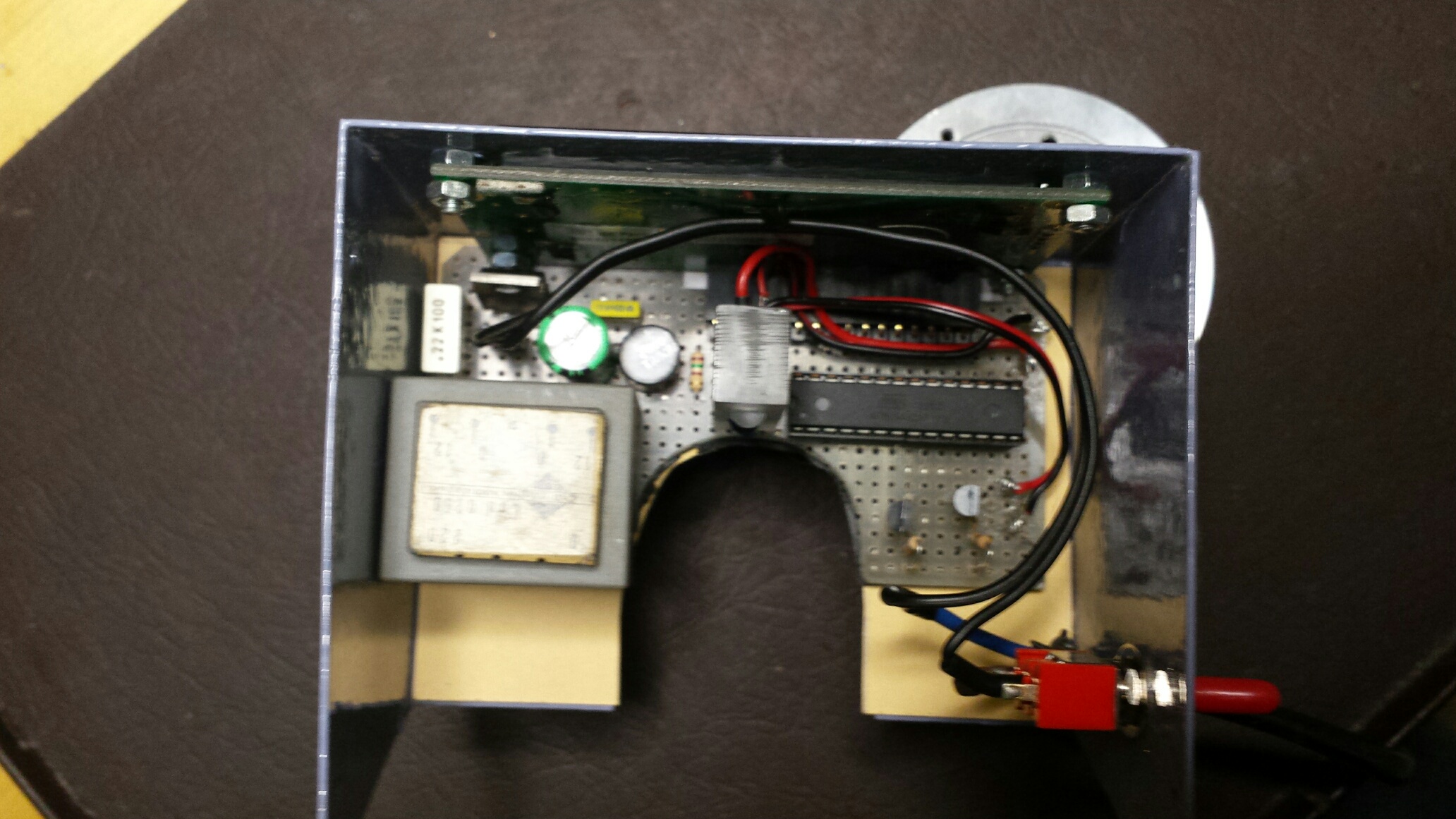

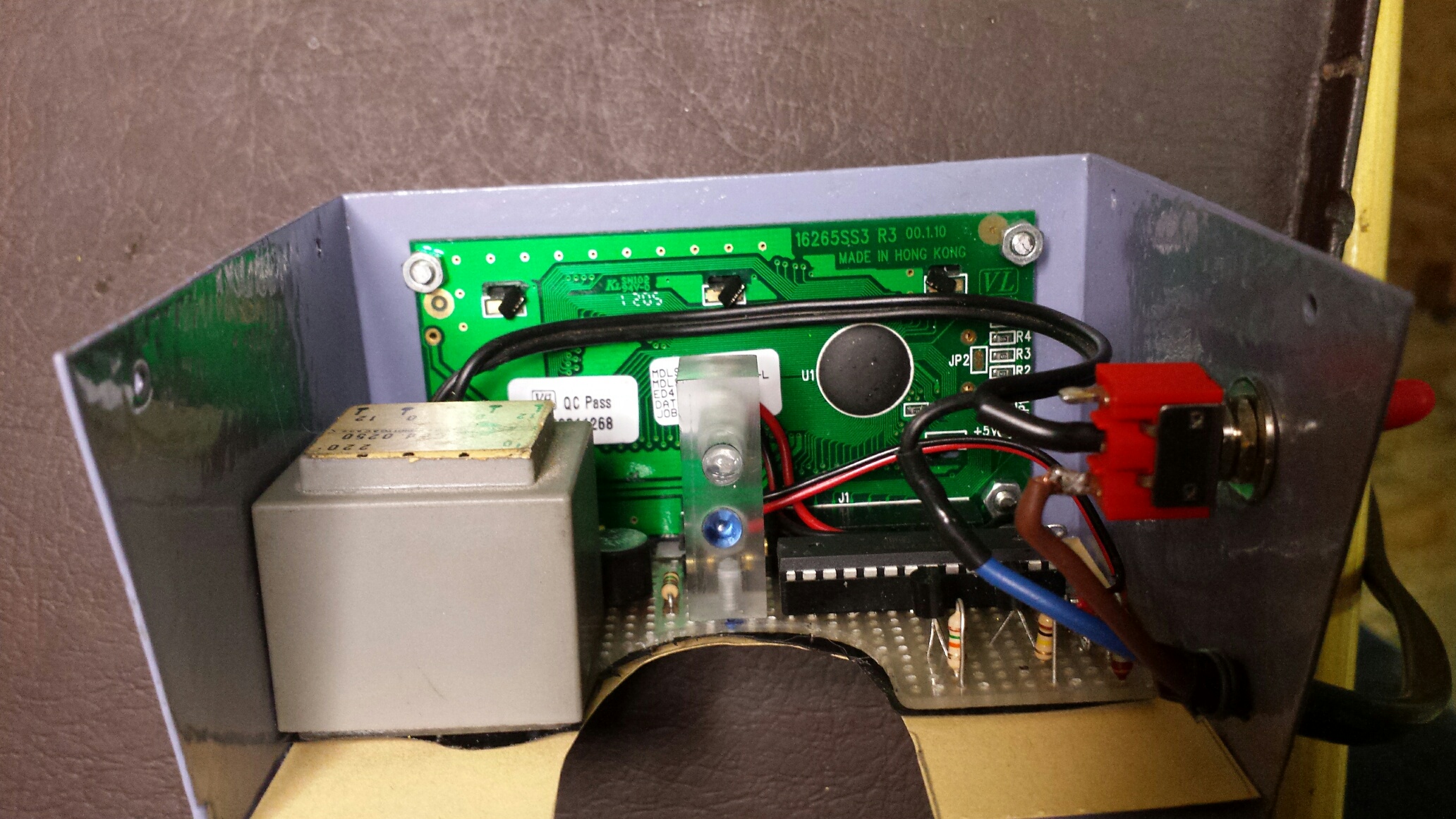

Aggiungo alcune immagini di una vista dall'alto e di fronte, sul lato sinistro vi è l'alimentazione e sul destro la logica.
Spero di avervi tenuto ...svegli... un saluto e rimango in attesa del carbone natalizio.
Ho caricato anche un filmato, purtroppo la messa a fuoco sul display va e viene, l'importante è vedere che funziona.

ciao a tutti
mario

Ciao Mario,
ti è venuto proprio un bel lavoretto e la sistemazione che hai trovato è ottima: potrebbe sembrare addirittura un optional in vendita per la BF 16. Anche la verniciatura pseudo martellata ti è venuta bene: quali magagne hai dovuto nascondere? Anche io non sono con le mani in mano: quel progetto di cui ti ho parlato in una mail è a buon punto: oggi ho completato la parte con il motore ed il banchetto a croce: ho rifatto le vecchie chiocciole (che erano spezzoni di tubo filettati) con quelle in teflon: mi sono fatto un altro "Adamo" e con questo ho filettato le nuove chiocciole: grazie agli insegnamenti di Rick non c'è alcun backlash e nessun gioco laterale o verticale. Devo purtroppo rifare il gruppo delle pinze perché, anche se progettate correttamente, ho commesso io un errore che non mi consente di usarle correttamente. Se ho destato la curiosità di qualcuno, dirò solo che mi sto auto costruendo qualcosa di molto simile alla BSG 20.
Per intanto rinnovo i miei auguri di buon Natale e buon anno a tutti i truciolatori, Giuseppe.
