Salve a tutti. Mi hanno regalato il dremel in oggetto comandato a pedale.
Se possibile vorrei regolare la tensione in uscita con un potenziometro o con un interruttore a scatti.

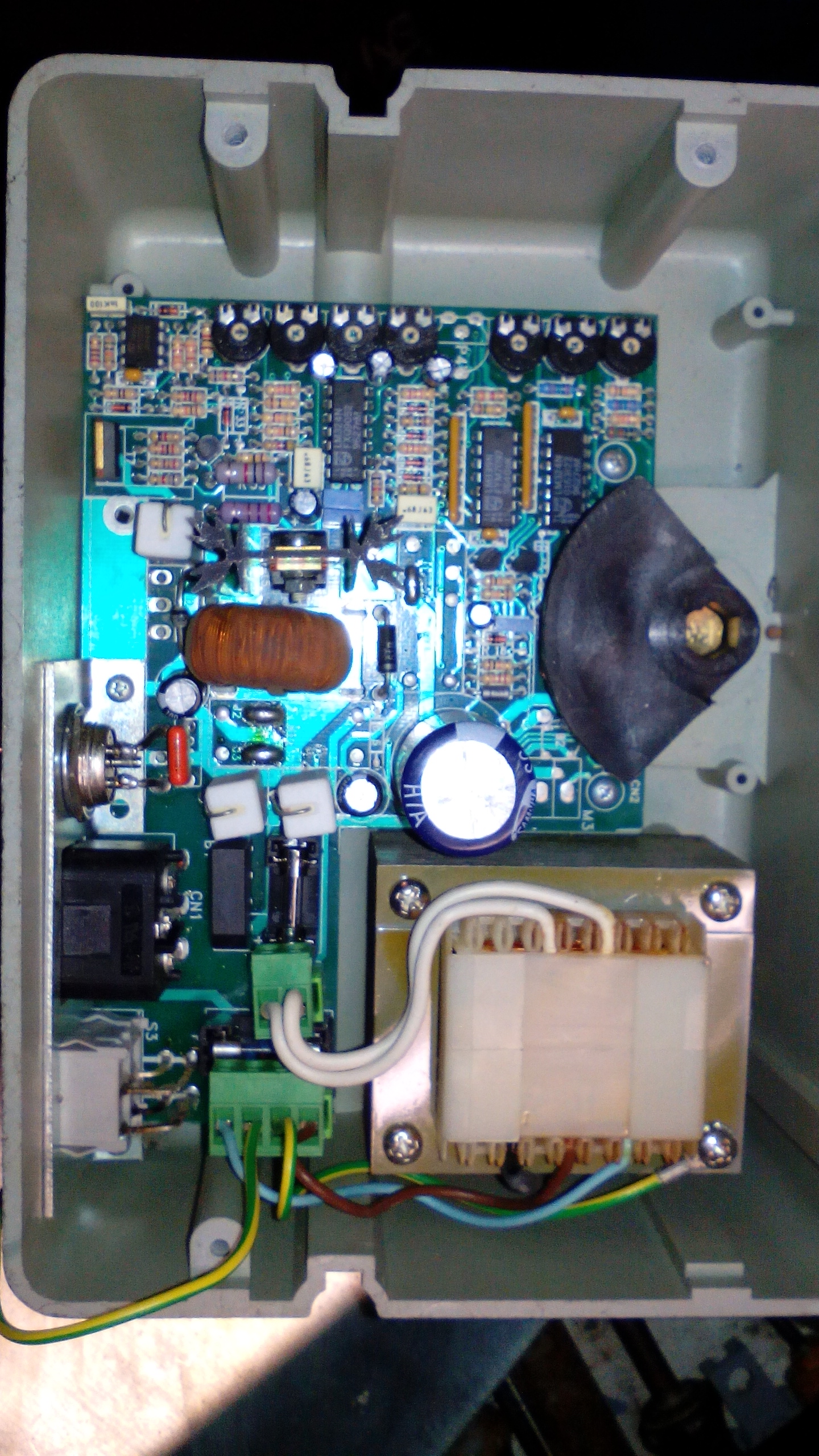

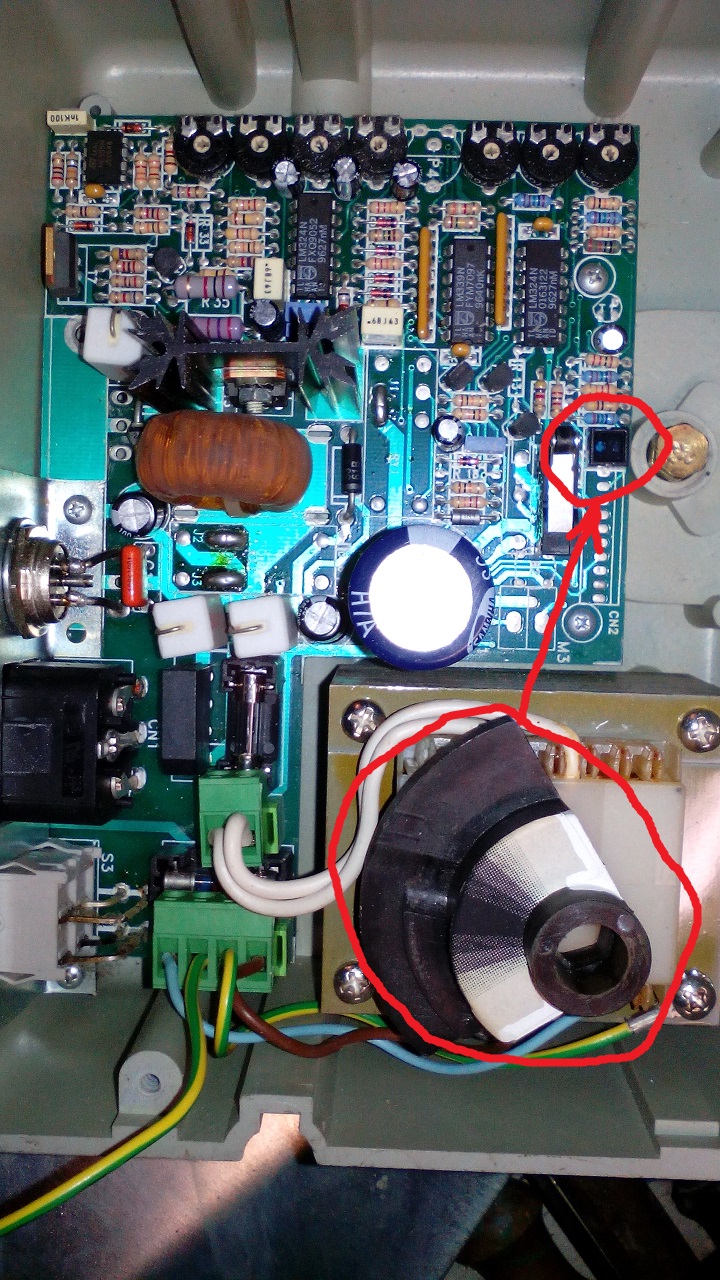

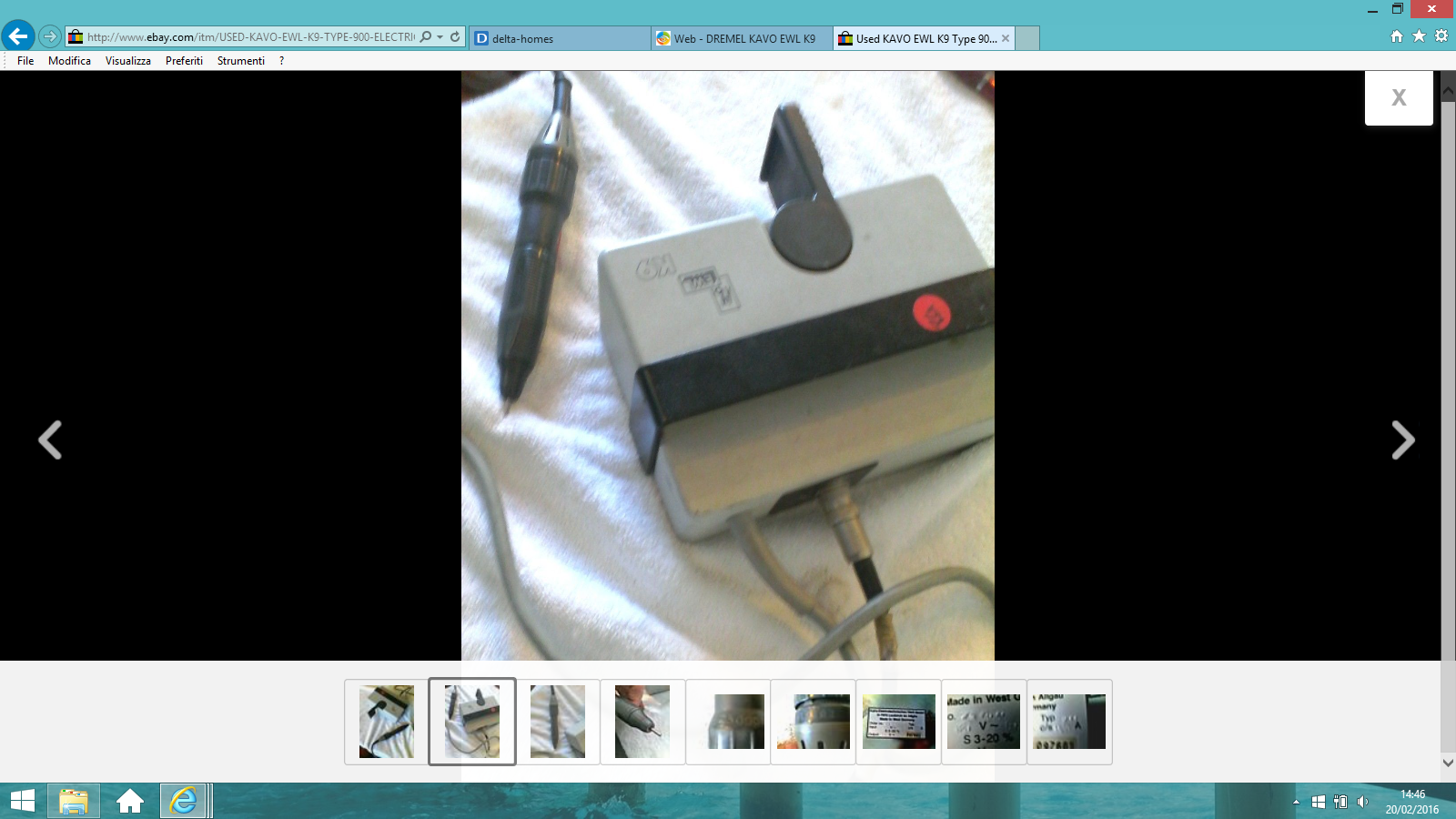

Vi mostro le foto del dremel. Qualcuno può aiutarmi non vorrei fare qualche danno.
Grazie in anticipo. Nando

Ciao Mario. Mi sono spiegato male, io vorrei passare dalla regolazione a pedale ad una con potenziometro o interruttore a scatti. Il motore funziona benissimo però dato che l'ho
adattato per farne un trapanino per piccole punte o frese sarebbe più comodo comandarlo diversamente.

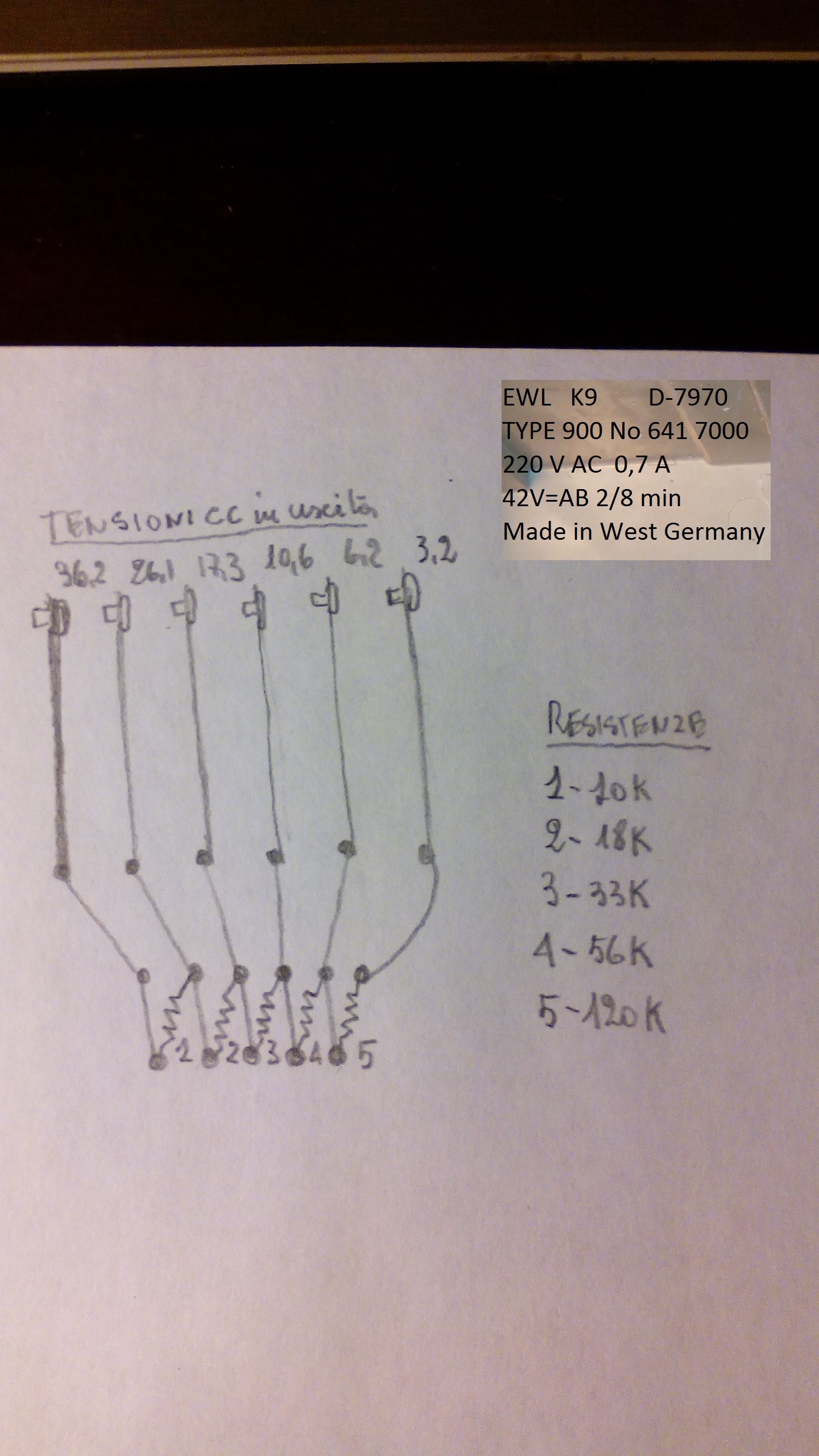

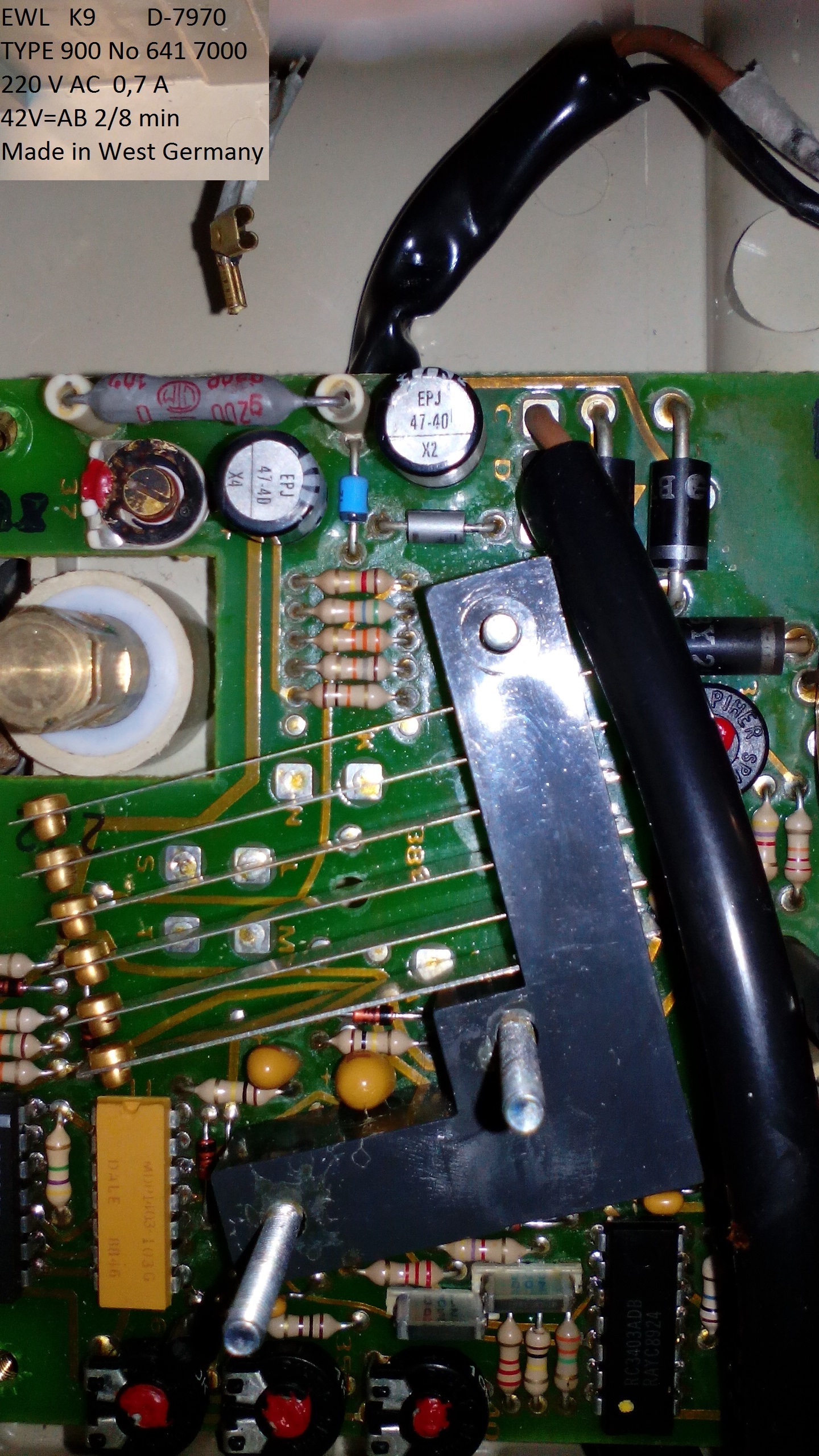

Come vedi dalla terza foto quando la prima lamella a sinistra, tramite il movimento del pedale, tocca la seconda lamella mette in corto circuito la res. n. 5 ed in uscita abbiamo una tensione di 6,2 V successivamente quando la prima e la seconda toccano la terza lamella va in corto anche la res. n. 4 e la tensione in uscita sale a 10,2 V fino ad arrivare alla tensione di 36,2 V. cioè la massima quando tutte le lamelle si toccano..
Pensavo di adoperare un interr. a scatto che faccia la funzione delle lamelle oppure eliminare le resistenze e mettere un potenziometro. Ho chiesto aiuto perché dato che, come si vede dalla foto, il circuito è molto complesso non vorrei far saltare qualche componente.
Comunque grazie per la risposta. Ciao Nando.

Grazie Glob.
Posso fare le dissaldature avendo già fatto piccole riparazioni ma penso che sia più logico interrompere le due tracce che partono dalla res. 1 e la res. 5 e fare un by-pass.
Quindi il potenziometro lo metto al posto delle resistenze.
Mi spieghi perché due resistenze prima del potenziometro e non una da 20K?
Potresti, per favore, nella seconda foto, indicare le variazioni da fare?
Ti ringrazio. Saluti Nando.

Ciao Nando,
L'idea di Mario è ottima. Le due resistenze possono anche essere una sola e servono per lasciare un carico quando il potenziometro è a 0 ohm. Nello schema che ti ha postato Mario
in serie al potenziometro rimangono tutte le resistenze preesistenti : che sono l'equivalente di quella che suggerivo io in coda al potenziometro. Stai attento al vattaggio del potenziometro che userai: niente grafite o ceramici : solo filo, almeno 3 vatt.
Saluti Giuseppe.

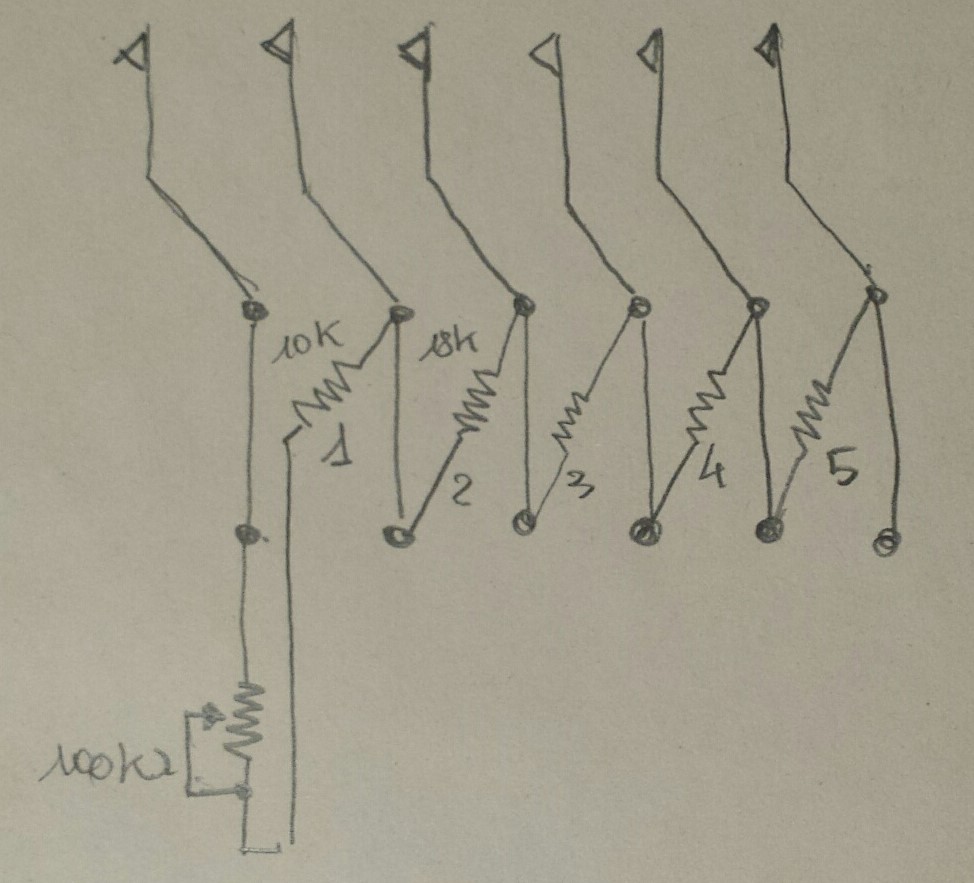

Dissaldi solo un capo di R1, quello collegato all'ultima lamella e ci metti in serie il potenziometro tra il capo libero della resistenza e la lamella, come da schemino.
A me hanno regalato un alimetatore con il pedale FARO, sempre da odontotecnico. Ora sto aspettando sempre in regalo un manipolo che si adatti. Attendo con fiducia.

ciao mario
