Vi faccio fare un salto indietro nel tempo, il titolo di questo vecchio post era :"Il DROino Microlettoredispostamentodigitale..supereconomico" e per buona misura vi metto pure il link http://www.ebgmodels.it/?page_id=1622&mingleforumaction=viewtopic&t=462(per gli sfaticati) . Utilizzavo un misuratore di battistrada, modificandolo un po', per ottenere un DRO per il carro del tornio. Ora non ho fatto nient'altro che ripescare quanto già fatto e pensare ad un nuovo adattamento per utilizzarlo sul Ceriani.
Mi sembra venuto bene ed ho deciso di proporvelo, visto che i torni Ceriani su questo forum ce ne sono parecchi. Non ho fatto disegni, le staffe le ho costruite con la "prova finestra" scarti di ferro nella mano sinistra, righello e carro sulla destra.
Dalle foto si può vedere che il ferro è parecchio spesso sui 2 - 2.5 mm non agevole da piegare a 90°, ho usato l'artifizio di segare parzialmente il materiale dalla parte opposta lungo la linea del piego per indebolirlo. A questo punto lo piegheremo facilmente, riempiamo in un secondo tempo, la parte segata, con un cordoncino di saldatura, limiamo la parte eccedente ed otteniamo un piego perfetto.
Il primo supporto, il più grande, servirà a reggere il display, sarà dotato di 3 magneti al niodimio diametro 12mm inseriti nel supporto secondo la solita tecnica ad incasso.
Il secondo supporto, molto piccino, servirà come reazione al puntale del DRO, avrà anch'esso 2 magnetini più piccoli diametro 10 mm per il suo fissaggio.
Spero che le foto chiariscano il tutto, per dubbi, errori od omissioni.... sono qui.

Legenda delle foto:

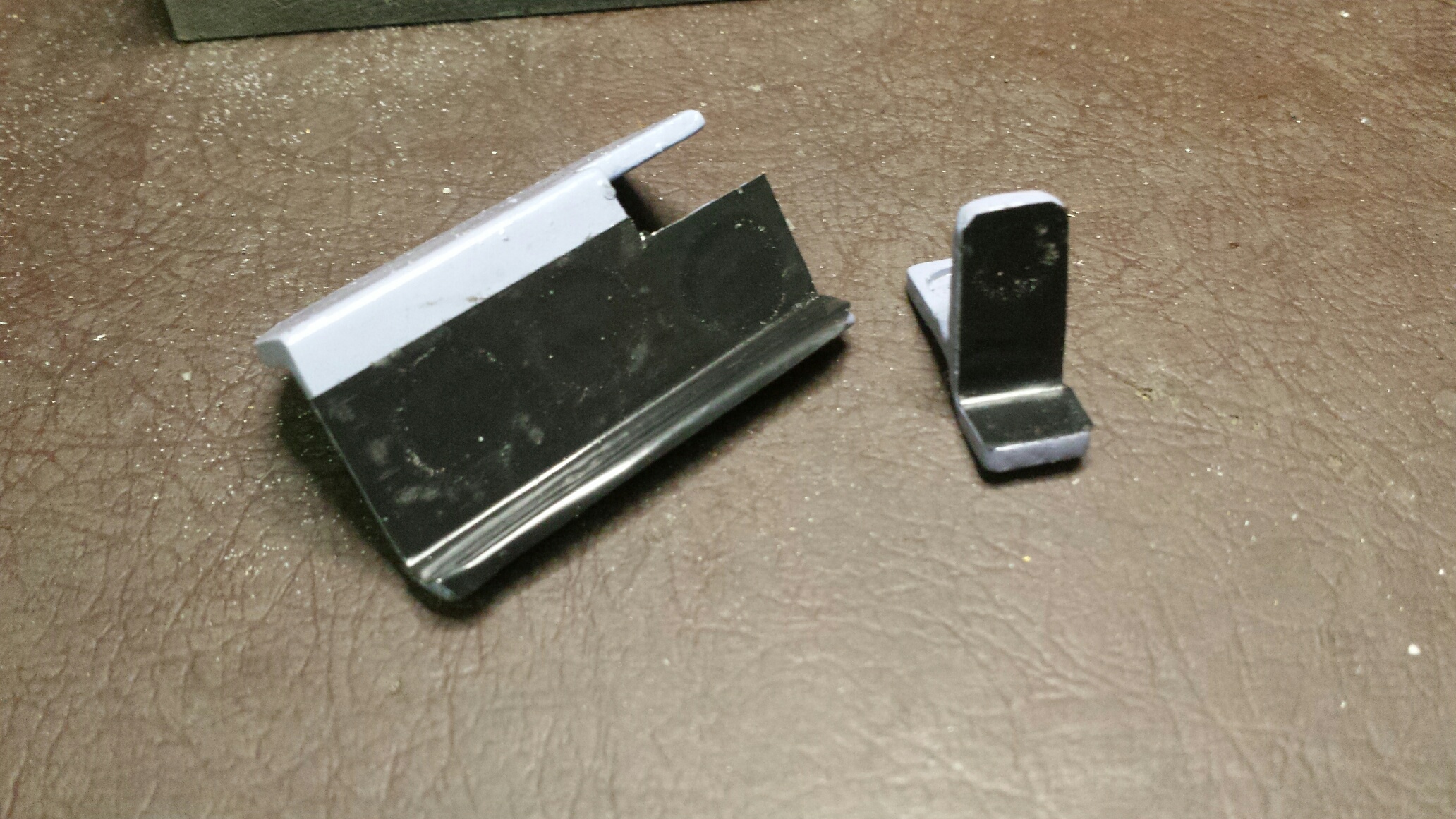

1) retro dei due supporti, il nero è nastro di vinile a protezione della vernice del tornio.

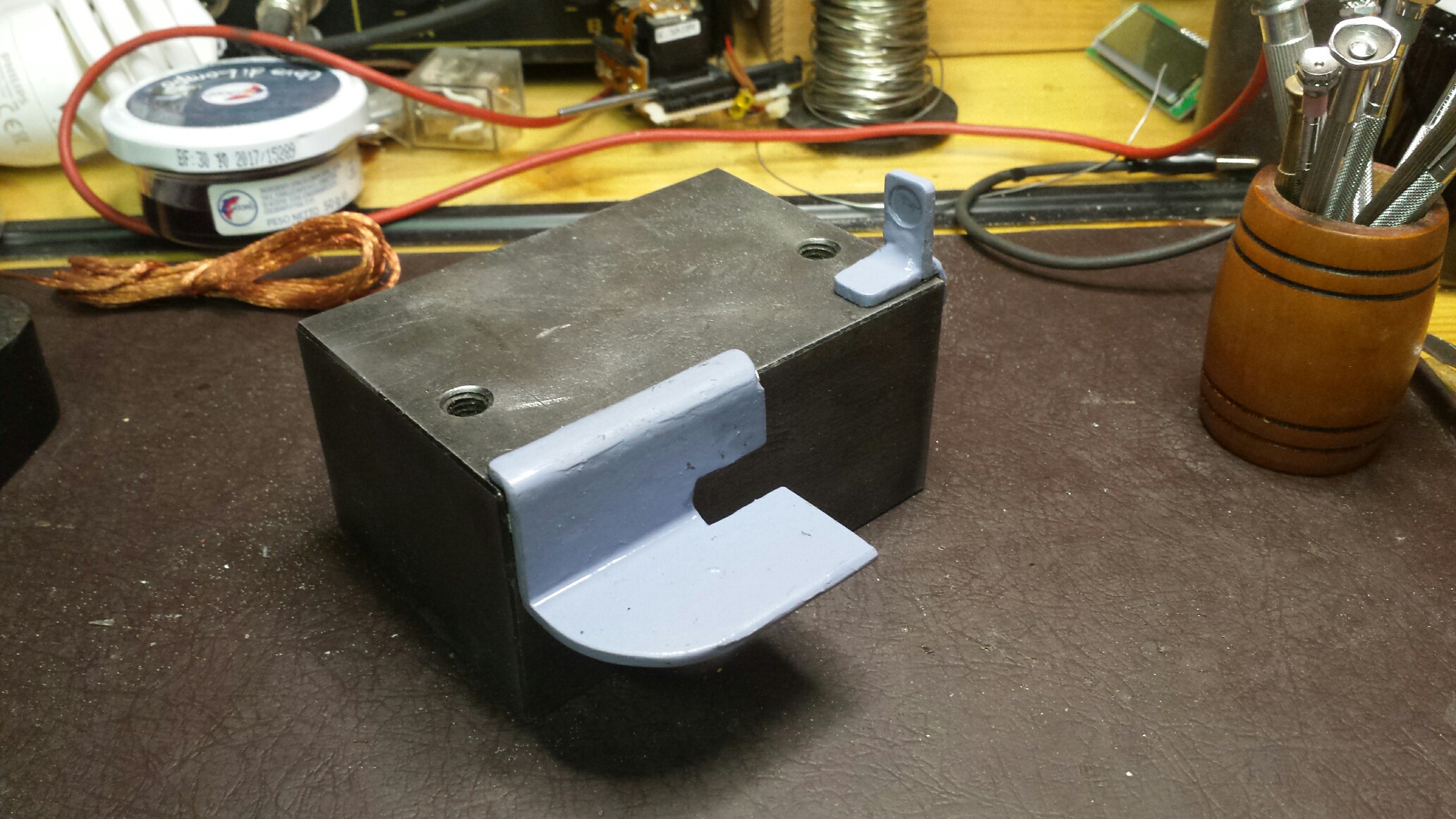

2) esempio del fissaggio su un blocchetto di ferro.

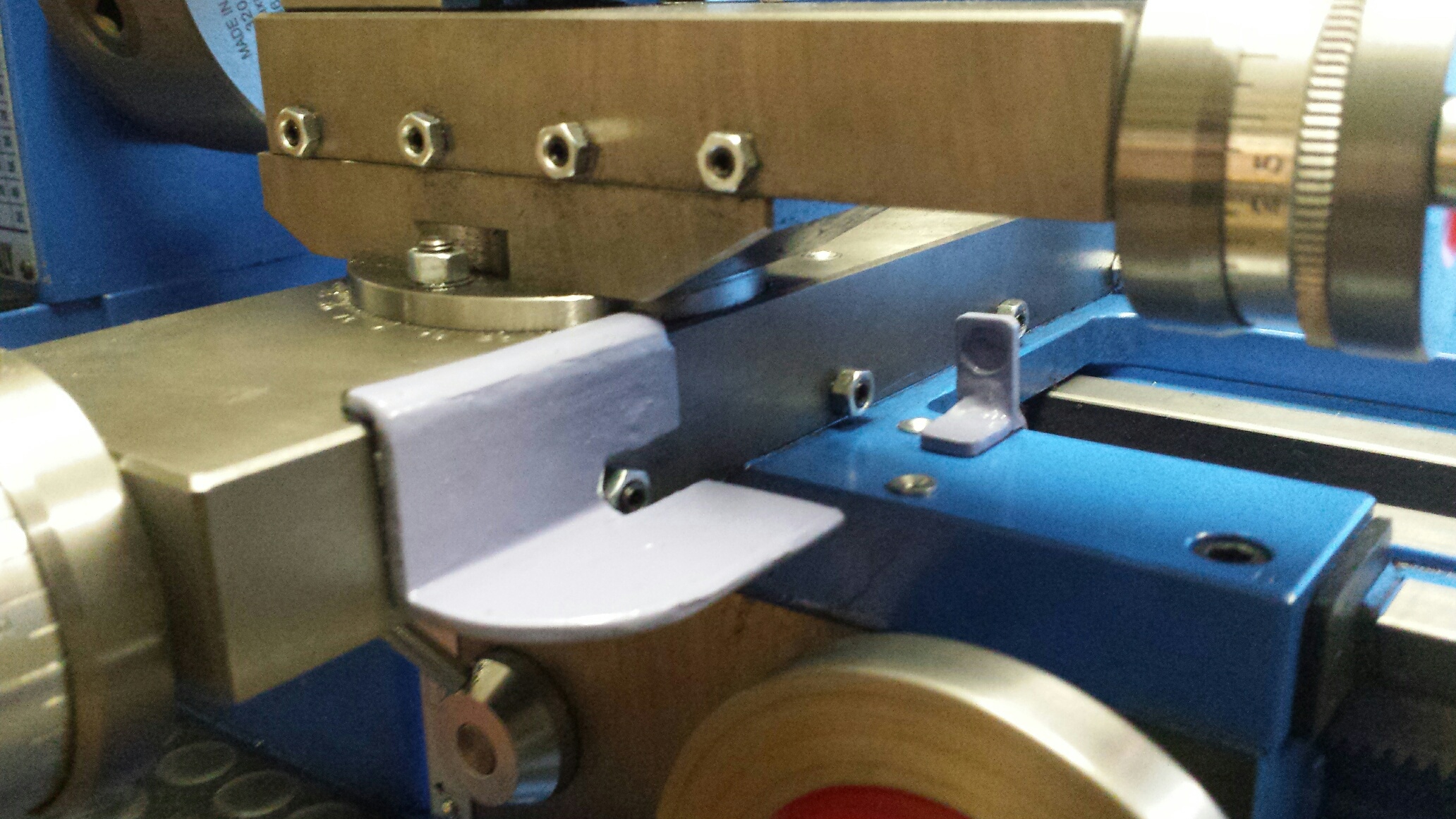

3) Fissaggio sul tornio

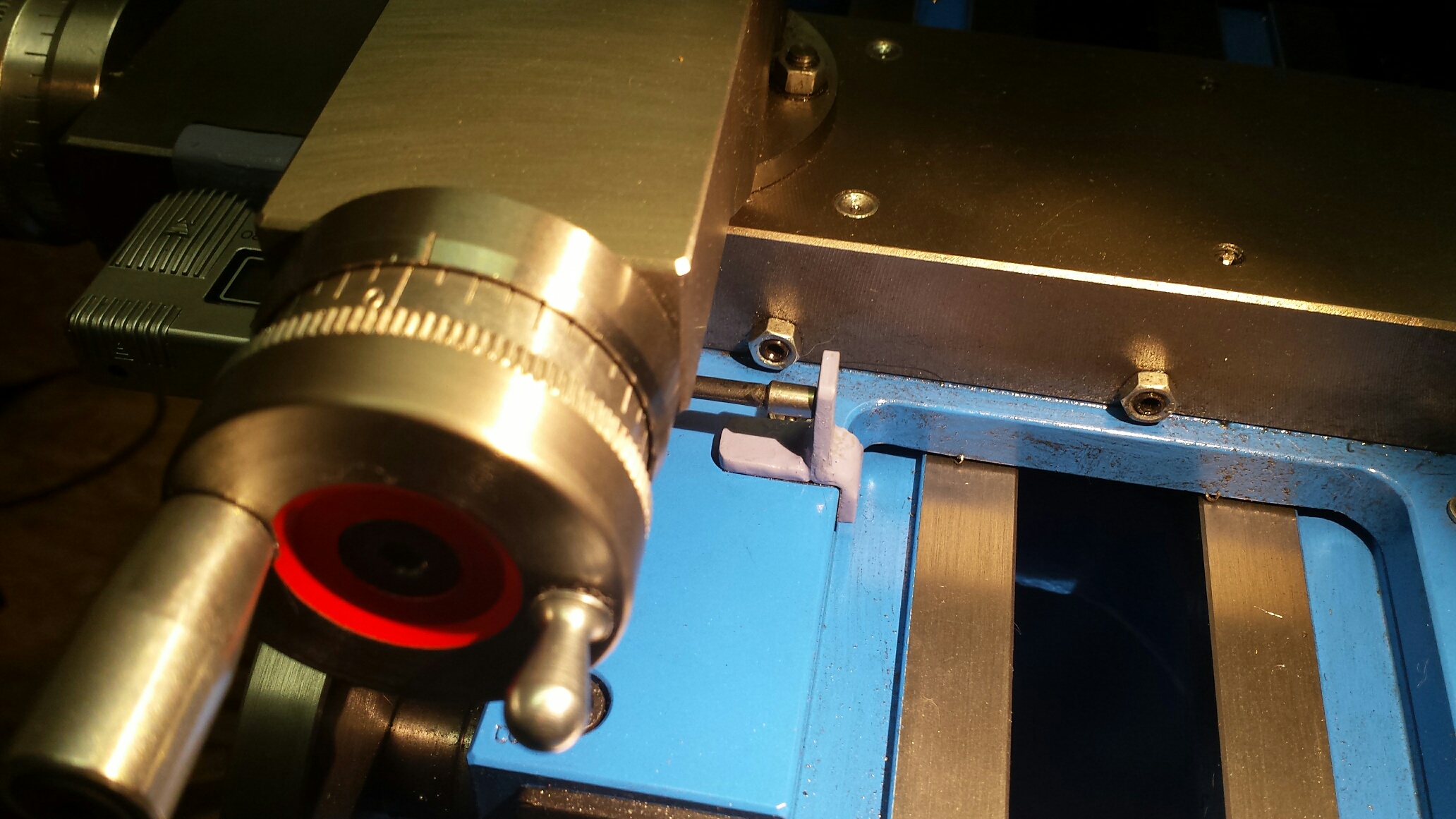

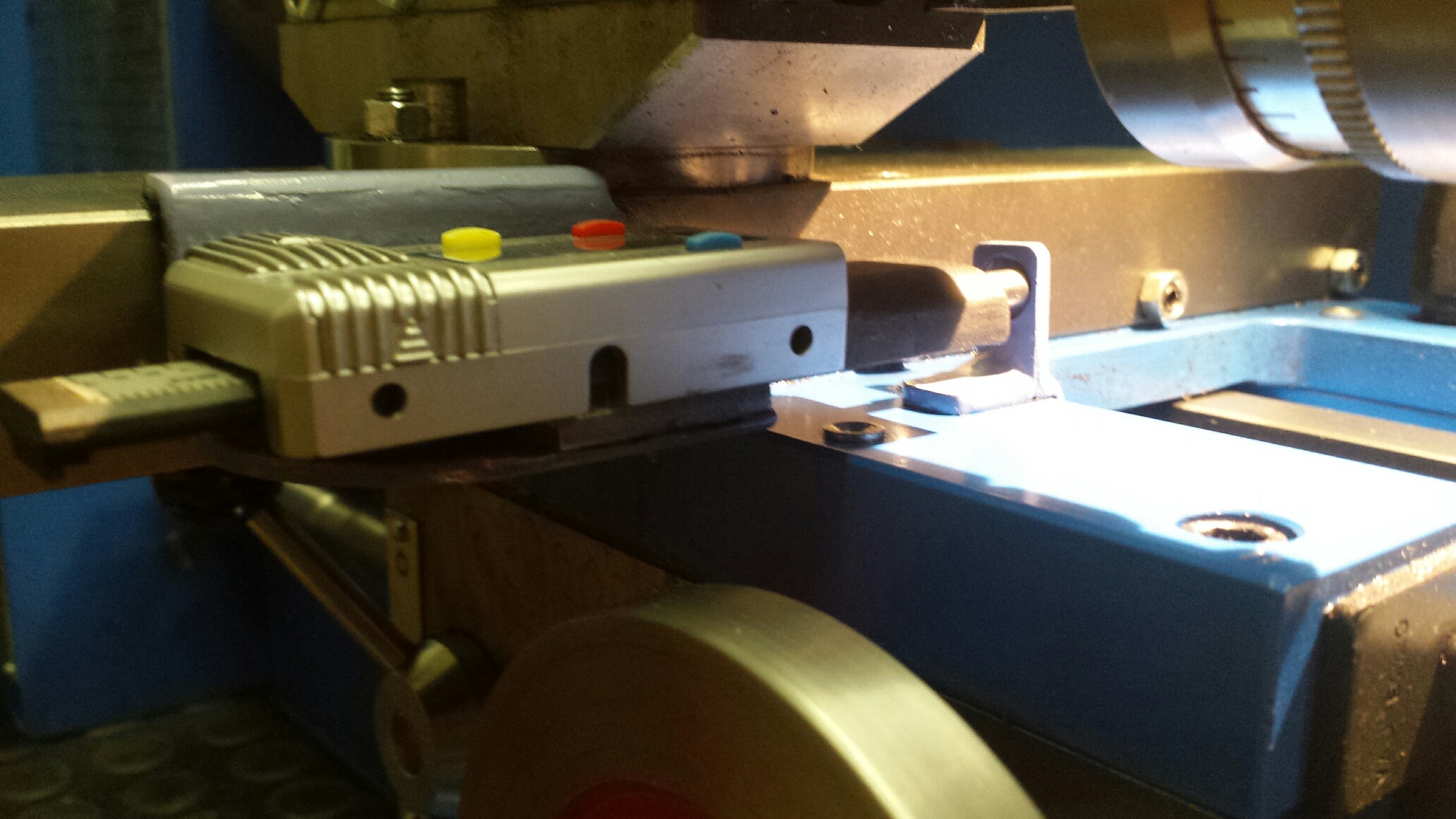

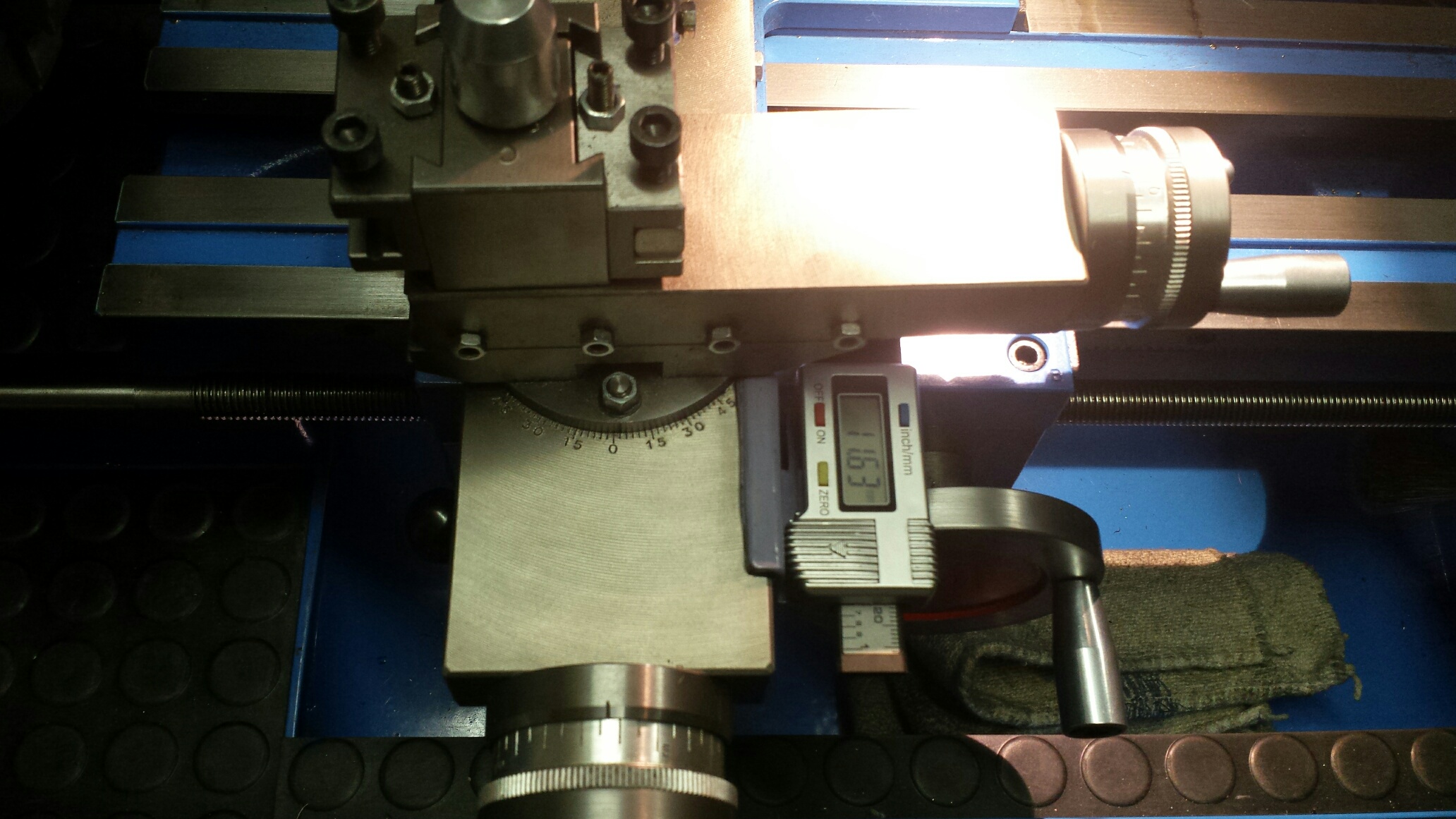

4)-5)-6) Visualizzatore montato

ciao mario

Grande genialità Mario il droino nel carrino senza combinare casino ottima idea è ottimo sistema, complimenti.

Caro Mario credo proprio che il mio prossimo lavoro sarà la lettura digitale dei movimenti del tornio. E' da tanto che ci penso ma poi ho visto la tua interpretazione ed ho deciso di copiarti. In realtà avevo già l'idea di fare qualcosa di simile, ma l'utilizzo delle calamite rende la cosa geniale. Anch'io alla Lidl in previsione avevo acquistato ben tre di questi calibri (che a dire il vero per quello che costano sono anche onesti) per "dronare" tutto ilo tornio, ma come spesso mi succede mentre eseguo un lavoro penso a qualche altro attrezzo che magari mi sarebbe servito in un particolare momento e di conseguenza la scaletta dei larori subisce sempre una variazione.
Ti volevo chiedere le calamite al neadimio che hai usato sono abbastanza tenaci, seppure di piccola dimensione, da tenere ben fermo il visualizzatore?
Continua così, le personalizzazioni intelligenti aggiungono valore anche a ciò che sembra (e quasi è) il non plus ultra.

ciao franco

Ciao Mario, il calibro per battistrada da 4/5 euro me lo ricordavo, ma il calibro digitale da 10 euro propio no.
Comunque le tue sono sempre trovate geniali.

Ciao Marco.
