Autore ArgomentoScanalature interne, come fare ?
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Scanalature interne, come fare ?
il: April 17, 2016, 15:22
Cita:

Sono alle prese con il retrofit dalla mia bf20 vario :)
Parlo del foro centrale da 10 mm delle pulegge dentate di alluminio nel quale devo ricavare delle scanalature profonde 2 mm larghe 4 necessarie per inserirvi la chiavetta di blocco che la renderà solidale con la parte terminale della vite a circolazione di sfere.
Ovviamente in mancanza di una stozzatrice devo farmele a mano usando una limetta quadrata, ma siccome non posso permettermi errori di gioco :? , non è per caso che in commercio esiste qualche attrezzo particolare per realizzare questo tipo di scanalature con la dovuta precisione ?

GRAZIE
Fede
LucaP10
Raffinato Tornitore
Posts: 389
Permalink
Post Re: Scanalature interne, come fare ?
il: April 17, 2016, 19:25
Cita:

Su alluminio potresti usare il carrello del tornio... tutto sommato per un così sporadico uso improprio non credo succederà nulla
In più è alluminio percui starei tranquillo... Anche se la tecnica non è da consigliare in linea generale.

Ciao,
Luca
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Scanalature interne, come fare ?
il: April 17, 2016, 20:41
Cita:

Ciao Fede,
ti posso fornire questo indirizzo dove tempo fa ho acquistato il set 2 e 3 mm. :

http://www.arceurotrade.co.uk/Catalogue/Cutting-Tools/Keyway-Broaches/Metric-Keyway-Broach-Set-for-2mm-3mm-Keyways

Adesso hanno aggiunto anche pezzi singoli (meno costosi). Anche su Chronos e su RDG credo abbiano gli stessi articoli.
Saluti Giuseppe.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Scanalature interne, come fare ?
il: April 18, 2016, 07:18
Cita:

Si, la maniera per fare le sedi delle chiavette è anche quella di usare le "brocce" che sono gli utensili che ti hanno fatto vedere nel link sopra. L'unica cosa è che ci vuole una piccola pressa da 1 - 2 T per far passare la broccia.

Io, parecchi anni fa, mi sono costruito uno "stozzatore" (che è la macchina che fa questa operazione) manuale.
E' un utensile da installare sul carro di un tornio e ti evita di sognare i volantini di notte dopo qualche centinaio di rotazioni :-)

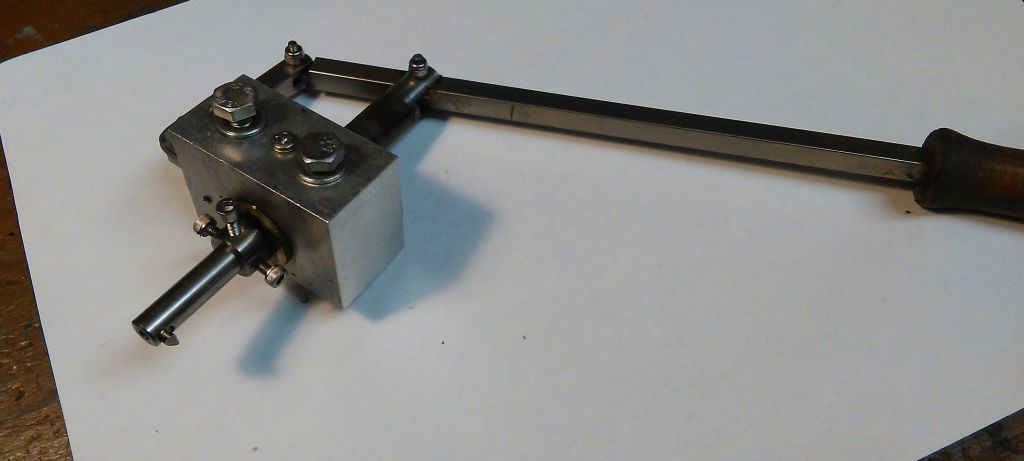

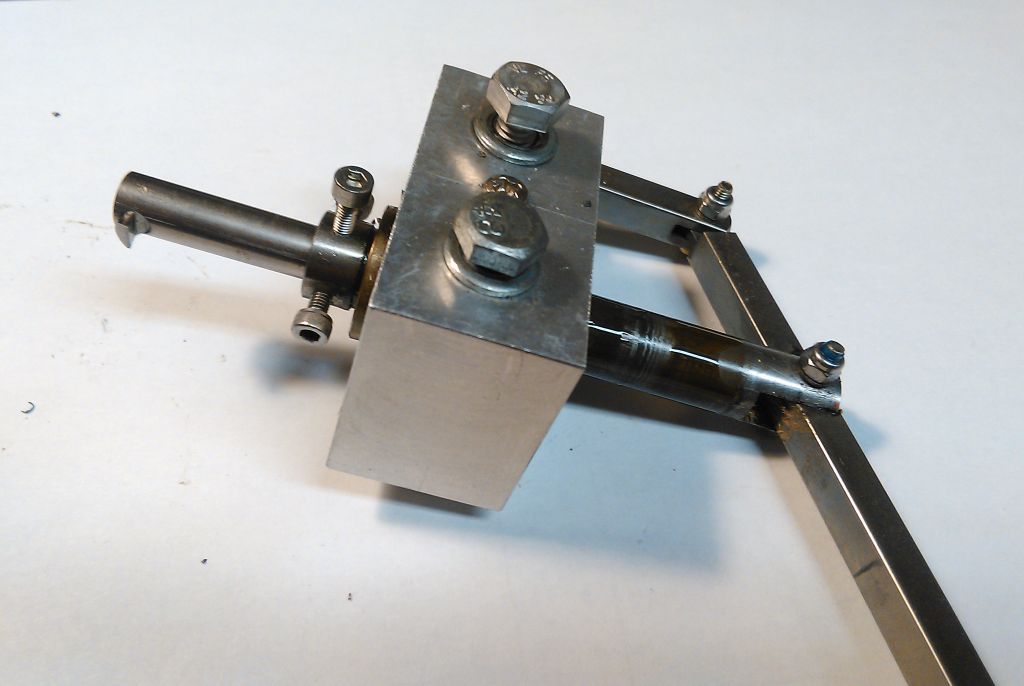

Te lo mostro qui sotto se ti potesse essere utile come spunto.

Ciao.

Rick.

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Scanalature interne, come fare ?
il: April 18, 2016, 21:07
Cita:

Ciao Rick,
molto interessante questa tua realizzazione: potresti fornire un disegnino con qualche dimensione e magari , perché no, proporre una video pillola o, meglio ancora, un video corso sulla sua realizzazione ed utilizzo? Penso che la cosa potrebbe interessare a molti...
Saluti Giuseppe.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Scanalature interne, come fare ?
il: April 19, 2016, 07:35
Cita:

Ciao Giuseppe, ok lo tengo presente. Per ora non ne avevo ancora parlato perchè in modellismo meccanico non è frequentissimo realizzare sedi di chiavette, ma può capitare!
Si sono alcuni accorgimenti che riguardano anche la fresatura della sede sull'albero oltre che l'operazione di stozzatura. Se non prese in considerazione portano a fare sedi non precise.

A presto.

Ciao.
Rick.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Scanalature interne, come fare ?
il: April 19, 2016, 10:07
Cita:

GRAZIE molte a Glob e Rick per l'aiuto

Fede
Berto
Nuovo
Posts: 45
Permalink
Post Re: Scanalature interne, come fare ?
il: May 3, 2017, 19:23
Cita:

@Rick avrei proprio bisogno di quell'utensile potresti aiutarmi a farlo
