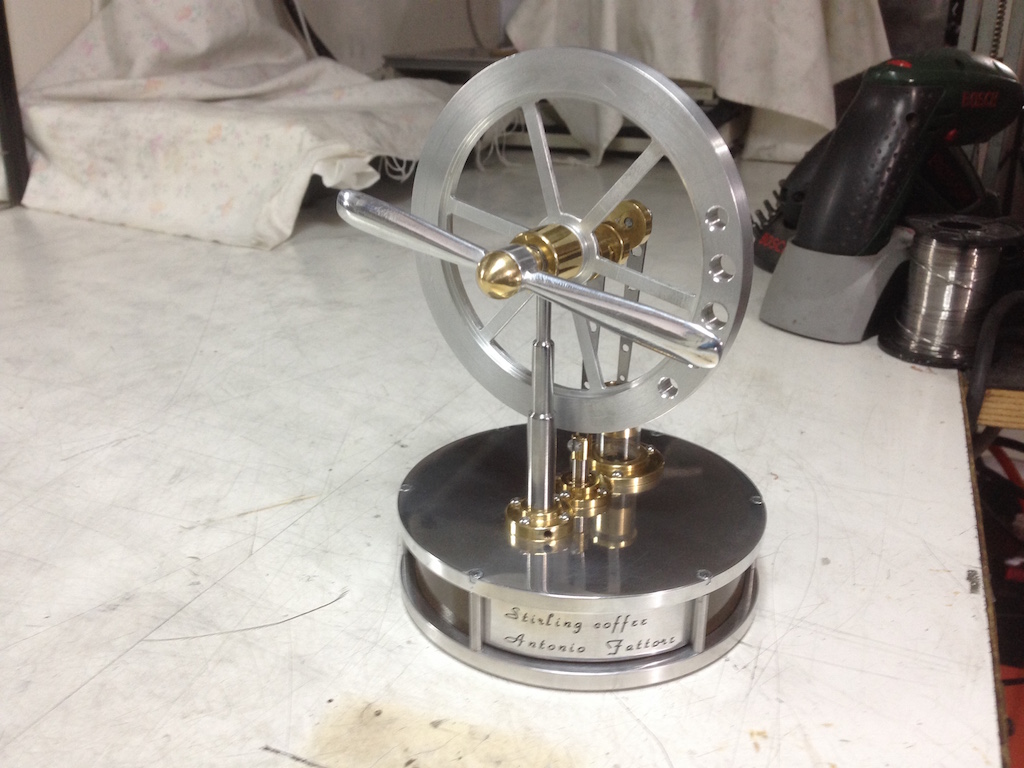

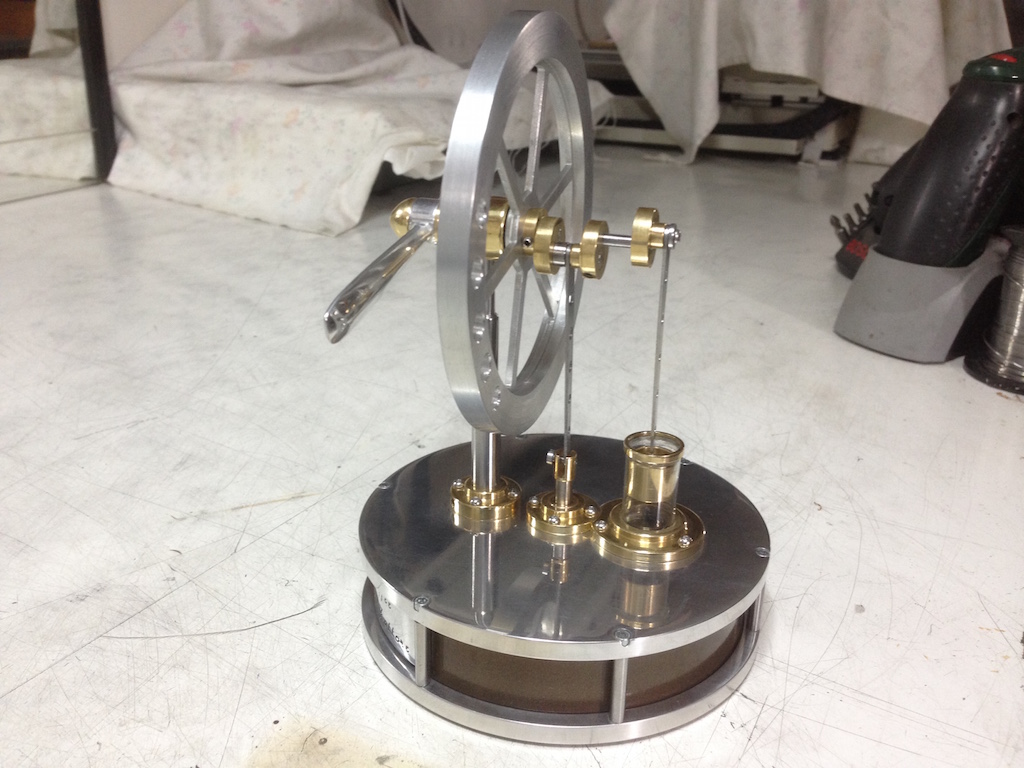

Ciao a tutti amici.Vi voglio presentare l'ultimo nato della mia piccola famiglia di micromotori,si tratta di uno Stirling che l'amico Jan Ridders ha chiamato Coffee cup.Vi confesso subito un mio errore riguardo il volano che si è un pochino sbilanciato questo perchè non avevo notato una piccola sbavatura all'interno della sede e durante l'assemblaggio si è incastrato quindi per poterlo ritogliere ho forzato un pochino provocando appunto questo disastro.
Saluti Antonio.

Ciao Mario.Sono talmente affascinato da questi gioiellini che non mi fermerei mai di realizzarli.
Ciao Antonio.

Dunque l'elica dopo aver squadrato sulla fresatrice il pezzo necessario e aver realizzato la sede per l'alberino ho tracciato i 4 assi per lato e poi tutta lavorata a mano libera con limatura ed alla fine eseguita anche la bilanciatura. Mentre per il volano ho realizzato tutto ciò che potevo fare con il tornio poi con un alberino campione lo ho posizionato sul divisore che ho poi posizionato sul piano di riscontro e ho tracciato i 6 raggi.Ho posizionato il divisore sulla fresatrice ho montato una fresa da 2mm con 2 taglienti e mi sono profilato i raggi fermandomi circa 5-6 decimi prima della misura finale poi ho posizionato il divisore con y in asse con z e x distante da z prima con il raggio grande e ho profilato poi con il raggio piccolo tutto qua.
Ciao Antonio.

Ciao Giuseppe.Hai ragione sono stato poco chiaro.In poche parole centro il divisore o meglio dire il volano con l'asse z della fresatrice poi sposto l'asse x (Dx o Sx non ha importanza) della misura del raggio più grande,quindi faccio ruotare il divisore iniziando a profilare i 6 spicchi di cerchio maggiore. Poi torno indietro con l'asse x ovvero mi riavvicino all'asse z esattamente della differenza tra la misura del raggio maggiore e quello minore(ovviamente tenendo sempre presente il raggio della fresa ) e anche qui ruoto il divisore profilando i 6 spicchi di cerchio minore.
Spero di essere stato più chiaro.
Ciao Antonio.

Ciao Mario.Per il cilindro del dislocassero ho utilizzato un tubo in PVC del 100mm ( per farti capire quelli arancioni che si utilizzano in edilizia ) certo utilizzando un tubo in plexiglass sarebbe stato ancora più carino però te li fanno pagare un'occhio della testa.per le guarnizioni invece ho trovato un sito su ebay che ora non ricordo come si chiama e hanno o-Ring di queste misure ma anche più grandi o più piccoli ( ma comunque puoi farci un cordoncino con silicone lo lasci asciugare prima dell'assemblaggio e farà la stessa funzione ).Il cilindro del pistone dato che quello del dislocatore non ho potuto farlo trasparente allora ho fatto questo,ed ho utilizzato un provetta che aveva acquistato la mia signora dove all'interno vi erano delle spezie,ho controllato la cilindricità ed ho riscontrato un errore poco meno di 2 cent.mm. Il suo diametro interno è di 12,82 e va molto bene perché il rapporto tra il cilindro del dislocatore e quello del pistone deve rientrare nella fascia da 7 a 8 , nel mio caso 96:12,82=7,488.
Qualsiesi altro dubbio sono quì.
ciao Antonio.
