Ciao Mario,
oltre alla eleganza sobria in generale, trovo molto arguta l'idea di fissare tutto nel portautensili, che mi sembra una brillante soluzione del problema tendicinghia (se non lo hai fatto per questo ti prego di far finta di niente!). Forse servirà un piccolo "jack" all'estremo opposto...tuto dipende da quanto è rigida quella staffa (di alluminio?).
Hai considerato il surriscaldamento? Non ti creerà problemi?
Molto beli, comunque, complimenti
Francesco

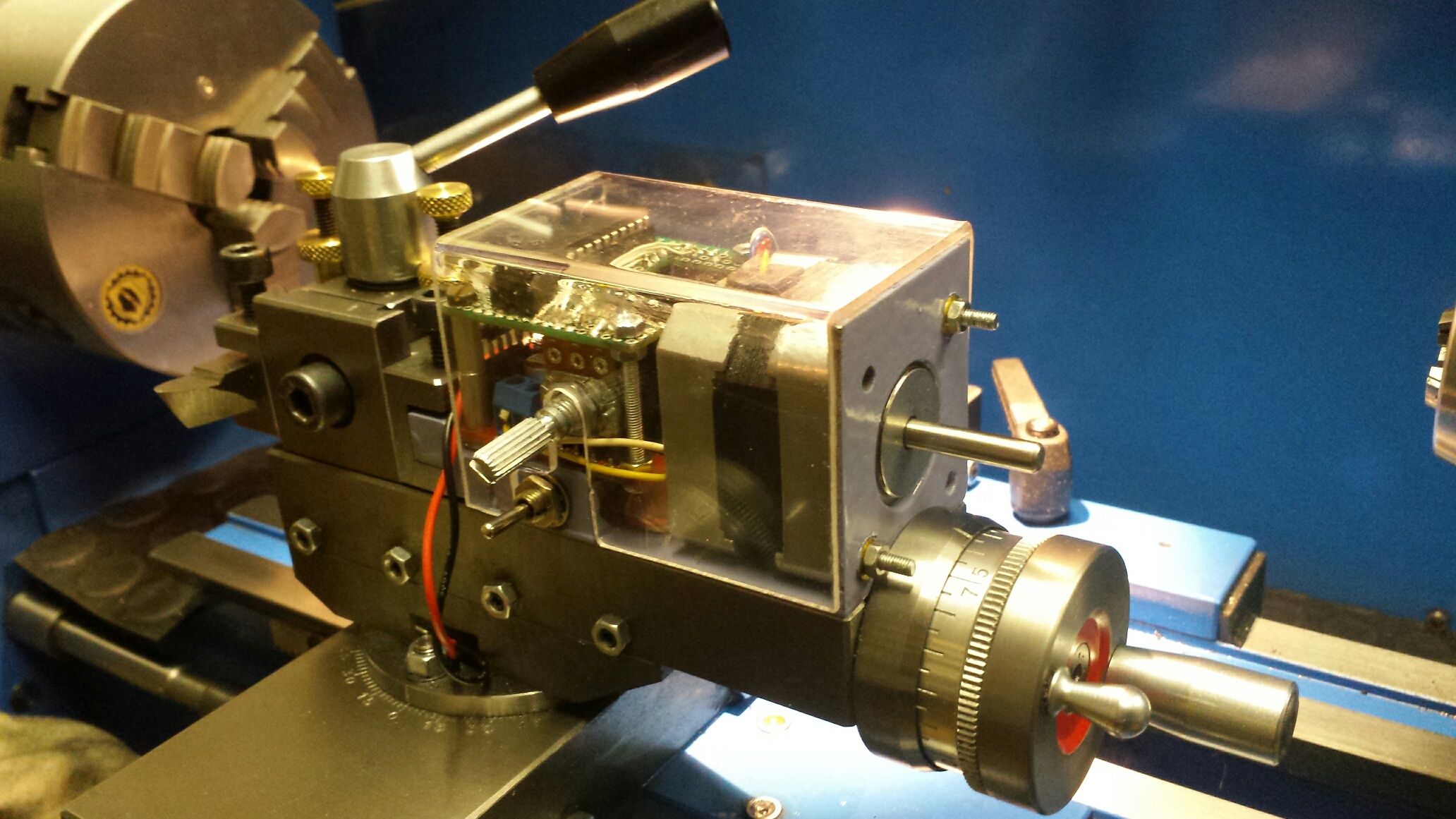

@ scogia: l'aggancio al portautensili evita l'adozione di cinghiette di trasmissione, a patto di costruire gli ingranaggi appropriati (che per ora mi mancano).La staffa, che è anche la base su cui si appoggia il tutto, non è di alluminio ma è lamiera di ferro da 2 mm parecchio rigida. Considera poi che l'insieme è vincolato tra il corpo del volantino ed il portautensili, non dovrebbe essere fonte di cattive sorprese.

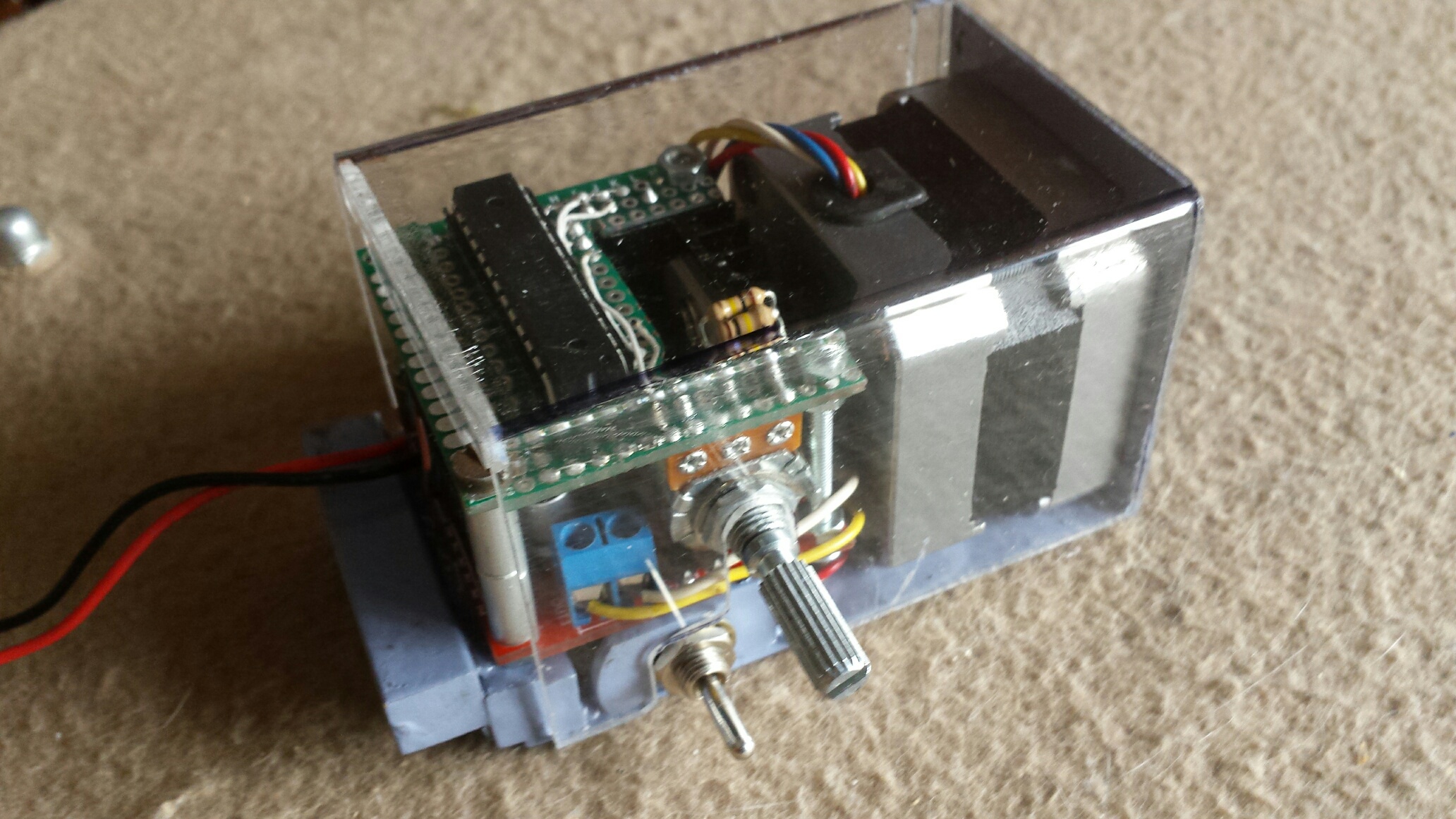

Per il riscaldamento del motore ho provato a farlo lavorare (per ora a vuoto) per 4 ore consecutive, alla fine dello stress test era un po' tiepido ma non preoccupante. Nel caso reagisse differentemente sotto carico, considerando i tempi di utilizzo decisamente inferiori al test sommario, è possibile togliere la calottina in plexy (ad incastro).
@antonio: hai ragione, la torretta rimane fissa, non l'ho considerata una grave perdita visto l'utilizzo che dovrà avere questo tool. Sarà relegato alle torniture coniche, il più delle volte ai coni morse che, se fatti con l'avanzamento manuale, risentono di un avanzamento dell'utensile non costante.
Il Copyright va all'amico Giuseppe detto Glob che presentò su queste pagine parecchio tempo fa un aggeggio simile, mosso con un motorino in CC, dal quale ho attinto a piene mani per questa mia interpretazione.

ciao a tutti
mario

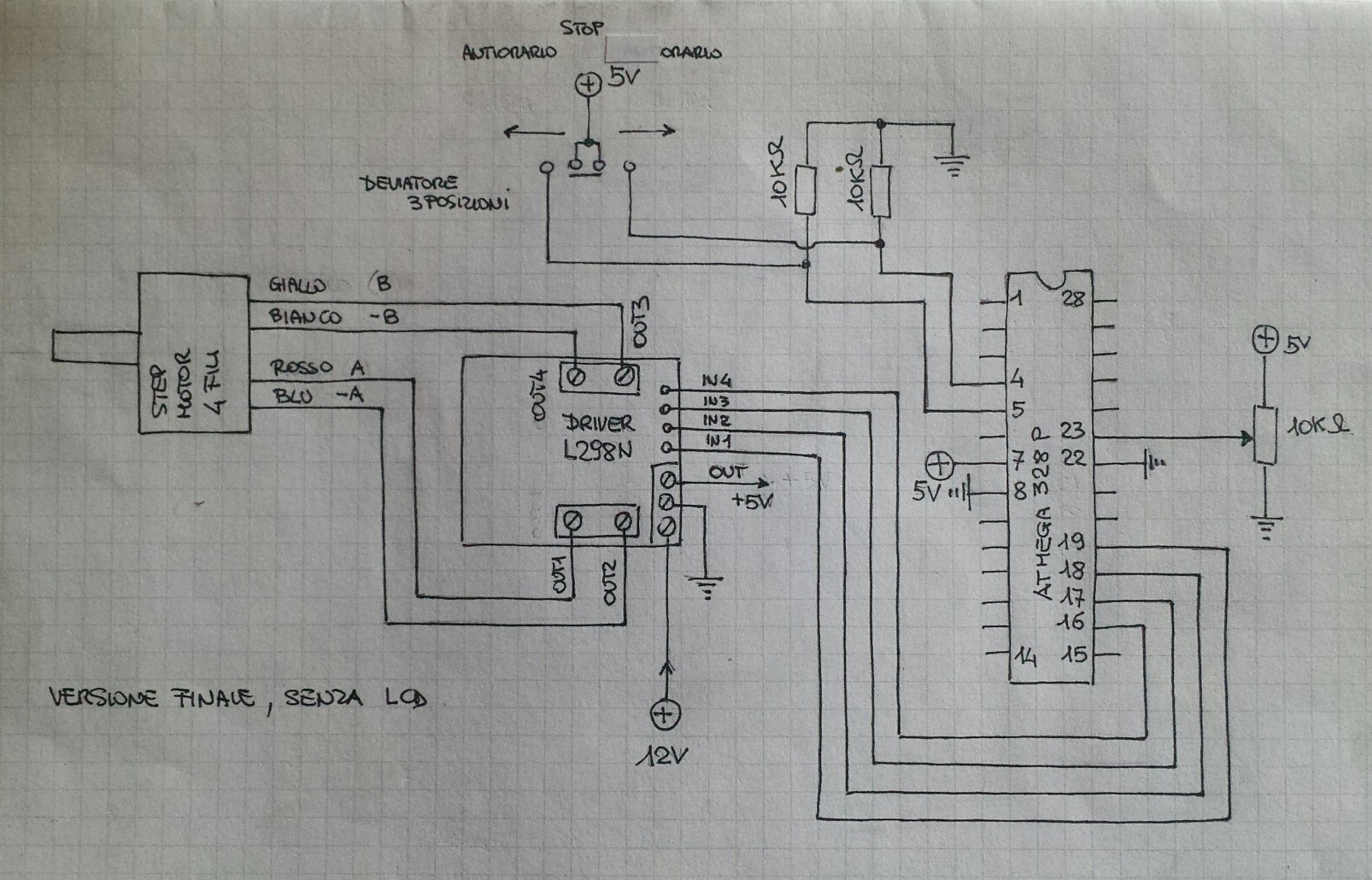

Mi appunto l'osservazione, sul microprocessore ci sono ancora dei pin digitali di ingresso liberi, sarà possibile in un futuro prossimo (dopo ingranaggi e collaudo) implementare con uno switch e qualche riga di codice lo stop del carrellino a fine corsa. Mi sa che questo post avrà una serie di puntate successive.

ciao mario

Cita da: glob il April 29, 2016, 22:28
............................... Quando uso un avanzamento automatico io sto con gli occhi puntati sopra al lavoro: non faccio altro, altrimenti interrompo.
Saluti, Giuseppe.

Ciao Giuseppe,
in fondo il motivo di tanta apprensione è nelle tue stesse parole.
Per esempio, quando ho lavorato il cono interno del portapinze che ho realizzato (da qualche parte deve esserci il thread), gli spazi, cioè la lunghezza della corsa che doveva fare il carrellino erano tali da farmi stare tranquillo pur lavorando con grande attenzione, come tu saggiamente sottolinei si debba fare. Ma Mario invece parla di realizzare in particolare Coni Morse (che io farei tra le punte...ma questo è un altro discorso), e quindi se già dovrà realizzare un CM2 di lunghezza accettabile, avrà bisogno di quasi tutta l'escursione del carrellino....e, come ben sai, a volte il diavolo ci mette le corna. Questo è il motivo per cui mi preoccupavo di segnalare il fine corsa, anche se, in verità, mi riferivo anche solo ad un segnale tipo tacca col pennarello, per intenderci.
Non mi ricordo se il tuo avanzamento automatico ha la trasmissione a cinghia, il mio sì...e quindi l'eventuale e scongiurata "botta" per fine corsa, verrebbe scaricato sulla cinghia, ed inoltre il mio piccolo motoriduttore, seppur onesto, lo fermi con poco . Quei motorini infernali, i Nema 17, sono tutt'altra cosa...e se ci aggiungi che la temuta botta troverà ad aspettarla due ingranaggi contrapposti l'uno all'altro, un "salvatutto" io ce lo metterei...tutto qui
Ciao
Francesco

Ciao Mario
ho visto il tuo carrino motorizzato e mi piace molto. Invidio le tue conoscenze nel campo dell'elettronica che per me è la "selva oscura" di Dante. Riesco a malapena a collegare un interruttore e realizzare un semplicissimo impianto elettrico, oltre non vado.
Ho letto le perplessità di antoniofattore sull'aggancio del motore alla torretta portautensili. Anch'io la penso come lui. Anche se lo userai prevalentemente per tornire coni Morse, la movimentazione della torretta ti tornerà utile comunque magari per allineare meglio il tagliente dell'utensile o altro...
Se posso permettermi ti suggerirei di realizzare una sella, magari con un adeguato profilo a C oppure realizzandolo, da mettere sul carrino e tenere in posizione con dei grani e su questa sella fissare il motore di avanzamento. Almeno io lo farò così (perchè anche questo è un mio prossimo progetto)
Comunque complimenti per l'esecuzione

Ciao Franco
