Autore ArgomentoMovimentazione automatica carrino
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Movimentazione automatica carrino
il: October 24, 2016, 21:03
Cita:

Ciao Mario,
se pensi di cambiare tutto ti suggerirei di prendere in considerazione ciò che Rick ti ha scritto in un suo post precedente e cioè che uno stepper non lo vede bene per un avanzamento costante. Quando io ho realizzato il mio avanzamento automatico per il "carro porta utensili" avevo da realizzare una cinquantina di puntalini in PVC con una conicità prefissata: era quindi essenziale avere a disposizione un sistema che mi permettesse di avere i puntali finiti e rifiniti cioè lucidi. Quella volta ho scelto di utilizzare un micro motore con riduttore planetario alimentato in C.C. regolabile con un semplice LM 317. Qui di seguito ti riporto il link dove spiego cosa ho fatto anche perchè c'è un riferimento per trovare la caratteristiche del motore che ho usato:

http://www.ebgmodels.it/?page_id=1622&mingleforumaction=viewtopic&t=316.3

Ma se hai necessità di più potenza nella pubblicità del sito stesso trovi "planetary gear motor" e così ti puoi fare una idea. Tieni in conto che l'avanzamento del carrino nel Ceriani è di 1mm. /giro del nonio e che un motore con rapporto di riduzione di circa 1/600, se gli RPM sono di circa 6000, significano 10 giri al minuto per l'avanzamento del carrino. Da ultimo tieni presente che l'alimentazione, se serve, può benissimo trovarsi fuori del carrino del tornio. Spero di non averti annoiato con le mie disquisizioni, Giuseppe.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Movimentazione automatica carrino
il: October 25, 2016, 08:24
Cita:

Niente affatto, nessuna noia.
grazie ciao mario
Ospite
Tornitore provetto
Posts: 132
Permalink
Post Re: Movimentazione automatica carrino
il: October 26, 2016, 13:15
Cita:

Cita da: glob il October 24, 2016, 21:03
....... Da ultimo tieni presente che l'alimentazione, se serve, può benissimo trovarsi fuori del carrino del tornio. ....

Sante parole!
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Movimentazione automatica carrino
il: November 2, 2016, 21:46
Cita:

Chi ha seguito i "duetti" tra me e Rick nel corso del post relativo al retrofit di una fresatrice Proxxon, avrà notato che dopo aver costruito un pezzo, Rick mi diceva che era grosso grosso rispetto al suo pezzo analogo, ed io lo rifacevo dicendo ora è piccolo piccolo, ci sono stati anche dei "lunghi lunghi", "corti corti". Questo cosa c'entra direte voi ? Ora quando riduco le dimensioni di qualche progettino mi vengono in mente quei post e sorrido da solo.
Il caso anche questa volta ci ha messo lo zampino, il mio spacciatore di ferramenta mi ha regalato un motorino elettrico con riduttore a 6 volts di alimentazione, mi ha detto che vengono utilizzati nei robottini per bambini, non so se sia vero quello che so è che me l'ha dato.
E' veramente piccolo, ho provato ad alimentarlo e non sono riuscito a fermare l'alberino con le mani. Mi è balenata l'idea di utilizzarlo (visto che siamo in un sito di micromeccanica) nella MICROMOVIMENTAZIONE Automatica del carrino. Sono arrivato alla 3a release.

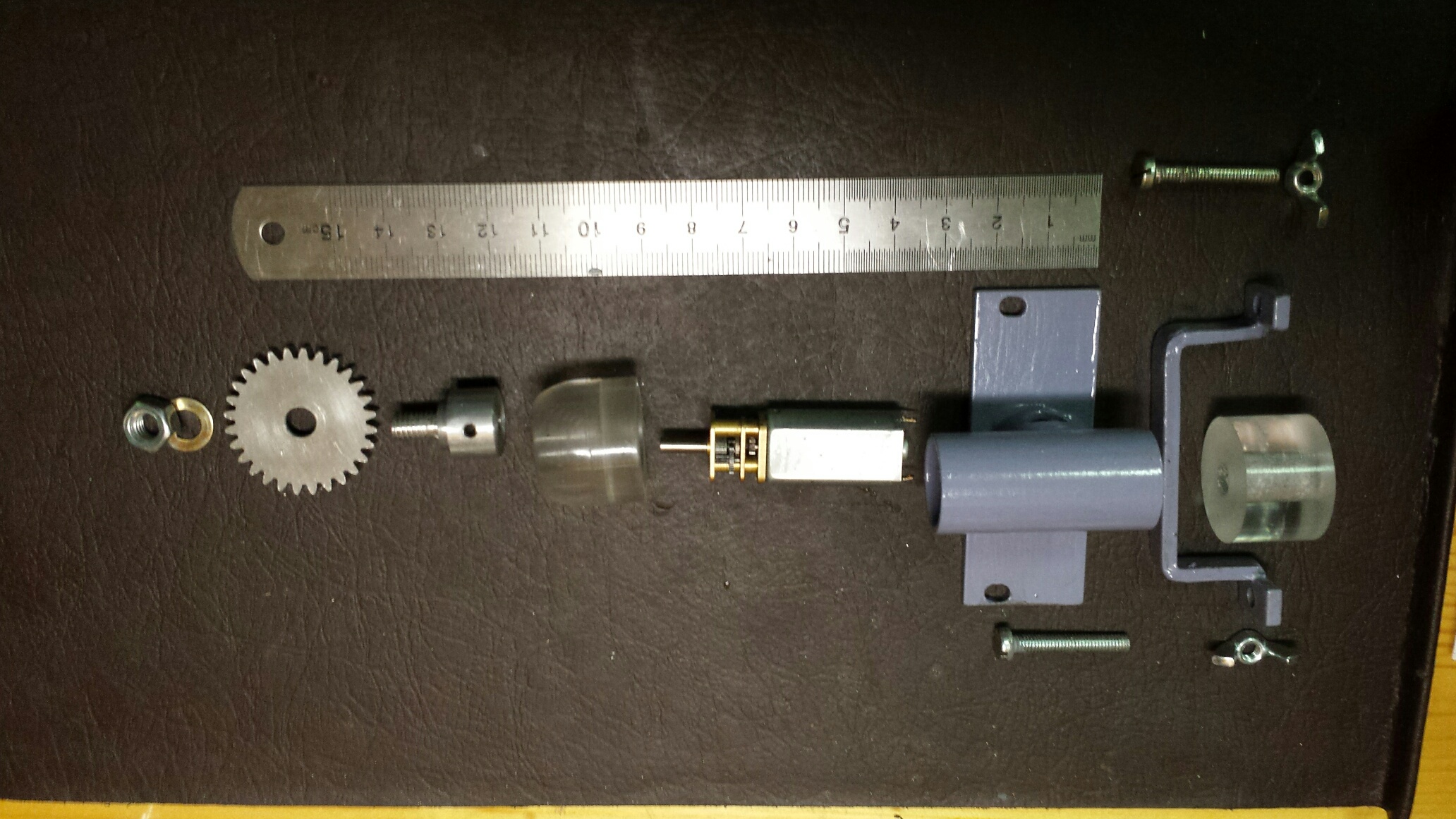

Nella prima immagine che vi propongo ci sono tutti gli elementi che lo compongono, c'è anche un righello giusto per capire le dimensioni delle varie parti.

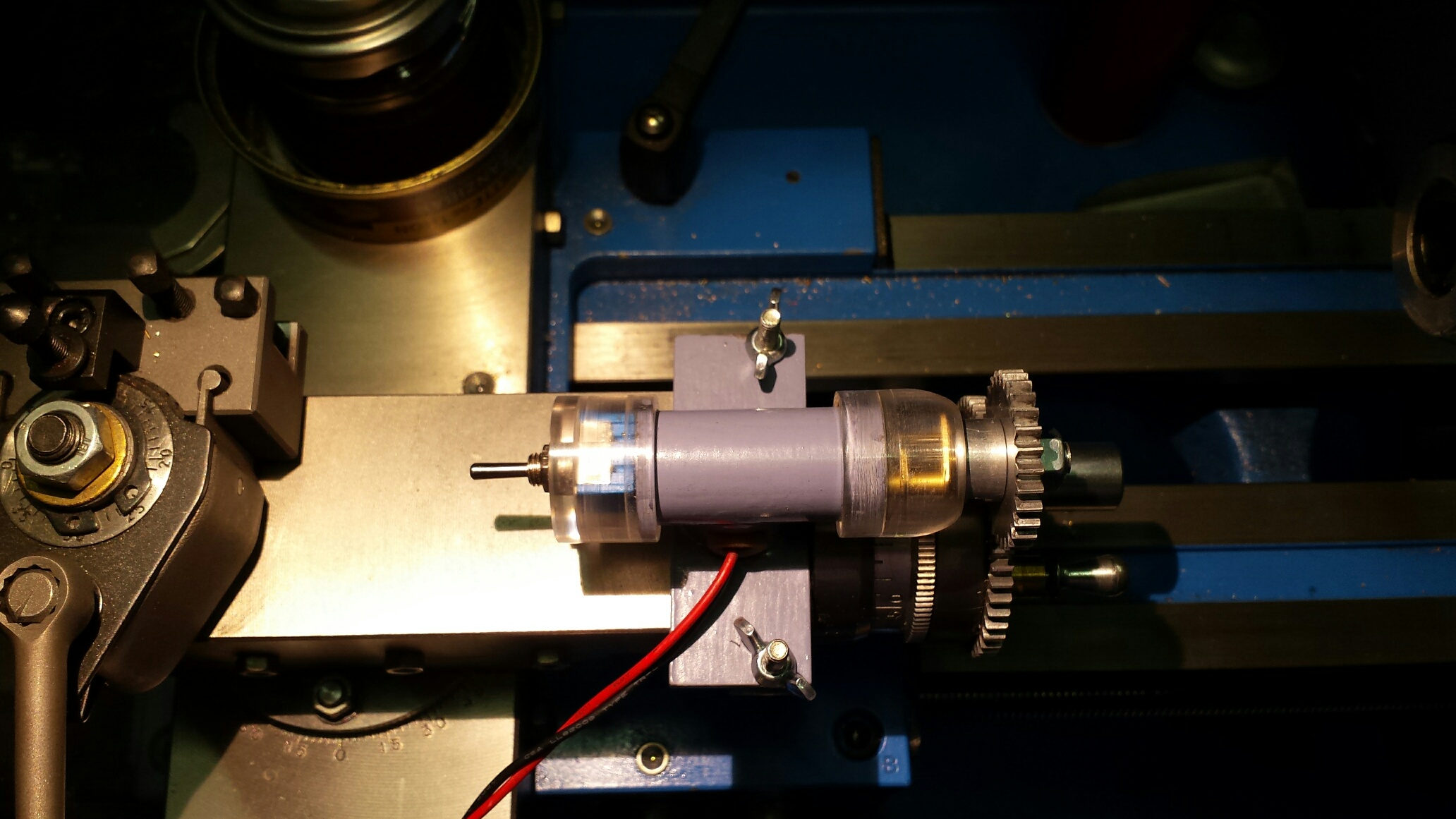

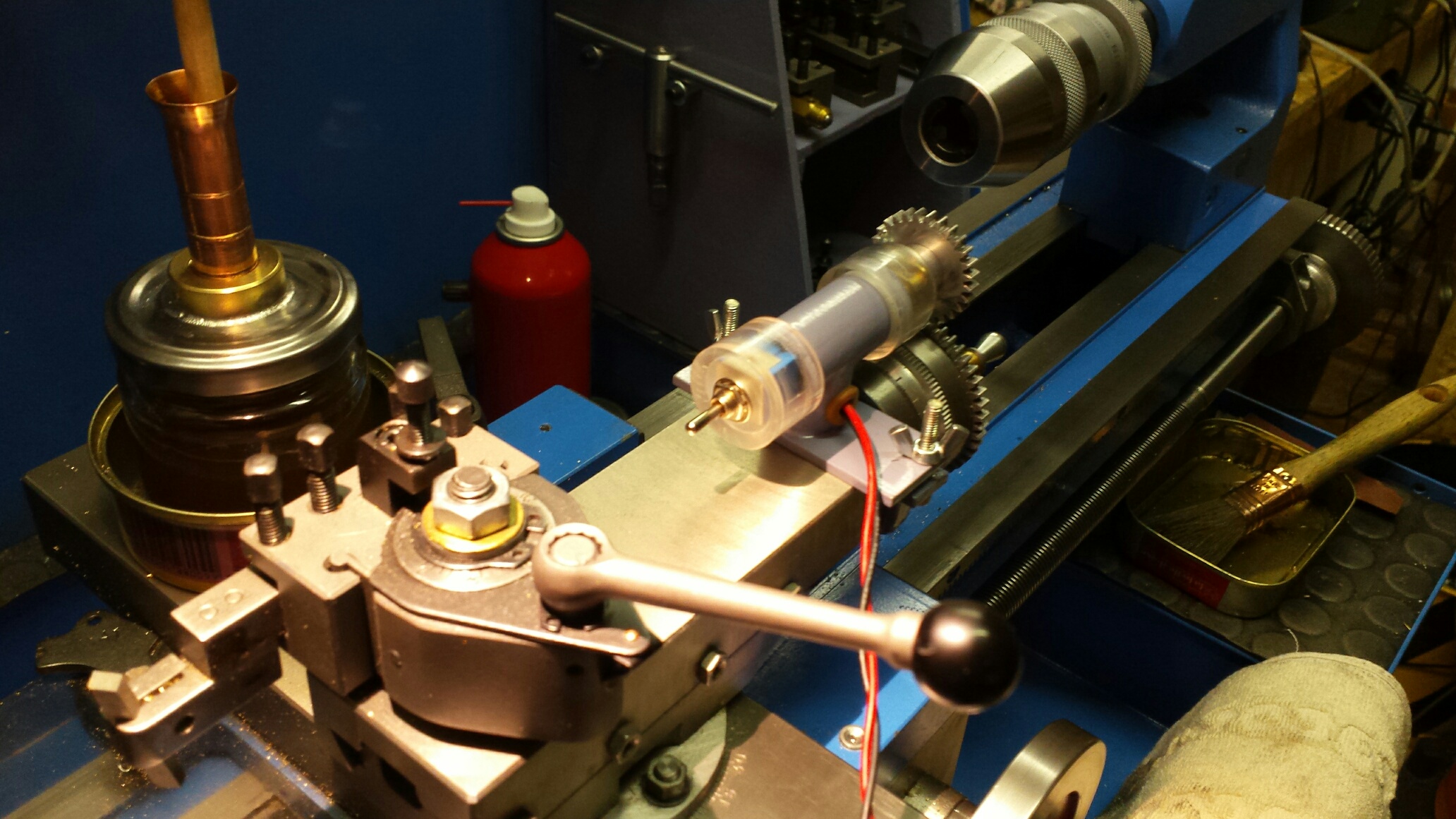

Le altre due immagini si riferisono al fissaggio sul tornio, e per finire allego un filmatino.

ciao a tutti mario
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Movimentazione automatica carrino
il: November 2, 2016, 22:09
Cita:

Ciao Mario,
"non c'è due senza tre" dice il proverbio ed è proprio vero: questa è la versione migliore di tutte: proprio una bella realizzazione. Buona anche l'idea dell'interruttore/invertitore collegato al supporto motore. Forse potevi fare una foto ingrandita del solo motore: la prima foto rende chiari i componenti ma non rende giustizia al motorino.
Sempre in gamba, saluti Giuseppe.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Movimentazione automatica carrino
il: November 2, 2016, 22:27
Cita:

Ciao Giuseppe,

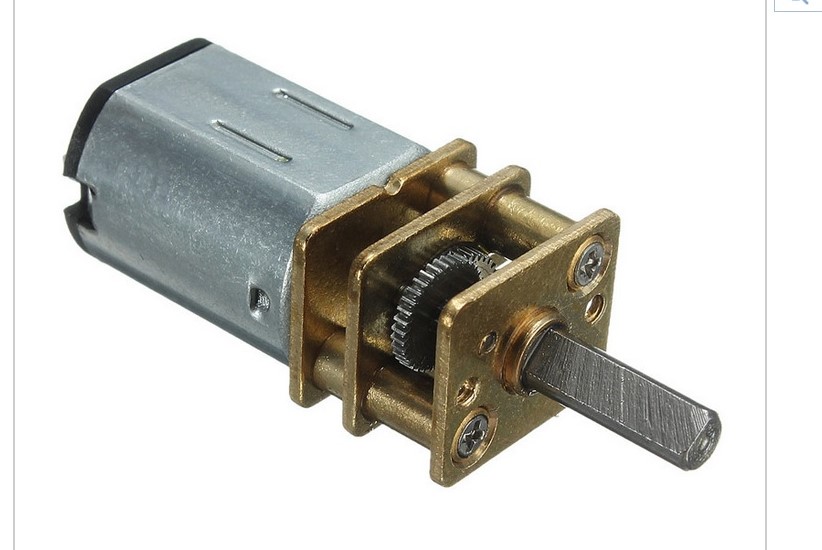

La foto del motoriduttore le ho prese dal sito di alibaba, il mio non avevo più voglia di smontarlo per fotografarlo.

ciao mario
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Movimentazione automatica carrino
il: November 3, 2016, 07:22
Cita:

Oooooh! Ora si che ci siamo!!! :-)
Inutile...... le cose piccole e semplici sono (quasi) sempre le migliori :-)

Bravo!

Rick.
:-)

cosimo030
Raffinato Tornitore
Posts: 374
Permalink
Post Re: Movimentazione automatica carrino
il: November 3, 2016, 13:10
Cita:

Comlimenti Mario adesso va molto meglio sta molto più pulito e sistemato.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Movimentazione automatica carrino
il: November 5, 2016, 18:20
Cita:

Di solito la versione MK3 è la più semplice ed efficace
Bravo Mario

Fede
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Movimentazione automatica carrino
il: March 9, 2018, 18:48
Cita:

Salute a tutti

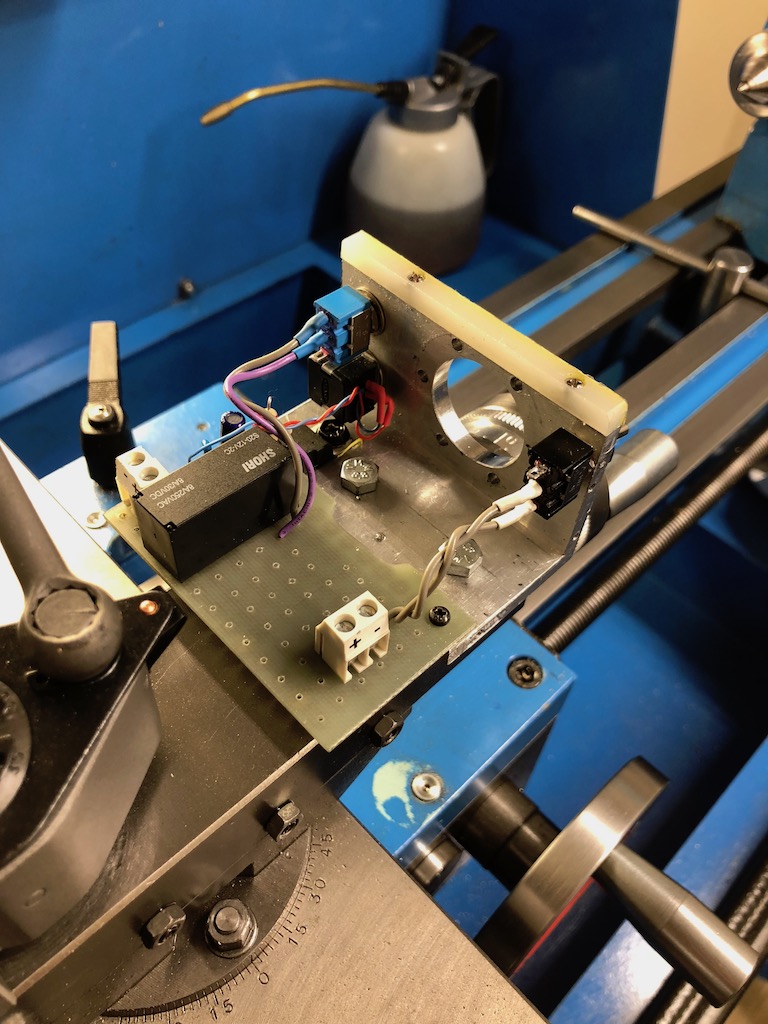

Vi propongo la mia versione inerente la motorizzazione del carrino porta utensili del Ceriani David 203.
Il lavoro è stato realizzato quasi interamente con materiale riciclato e montato su un angolare di alluminio spesso 5mm con uno dei lati troppo corto, ma non avevo altro.

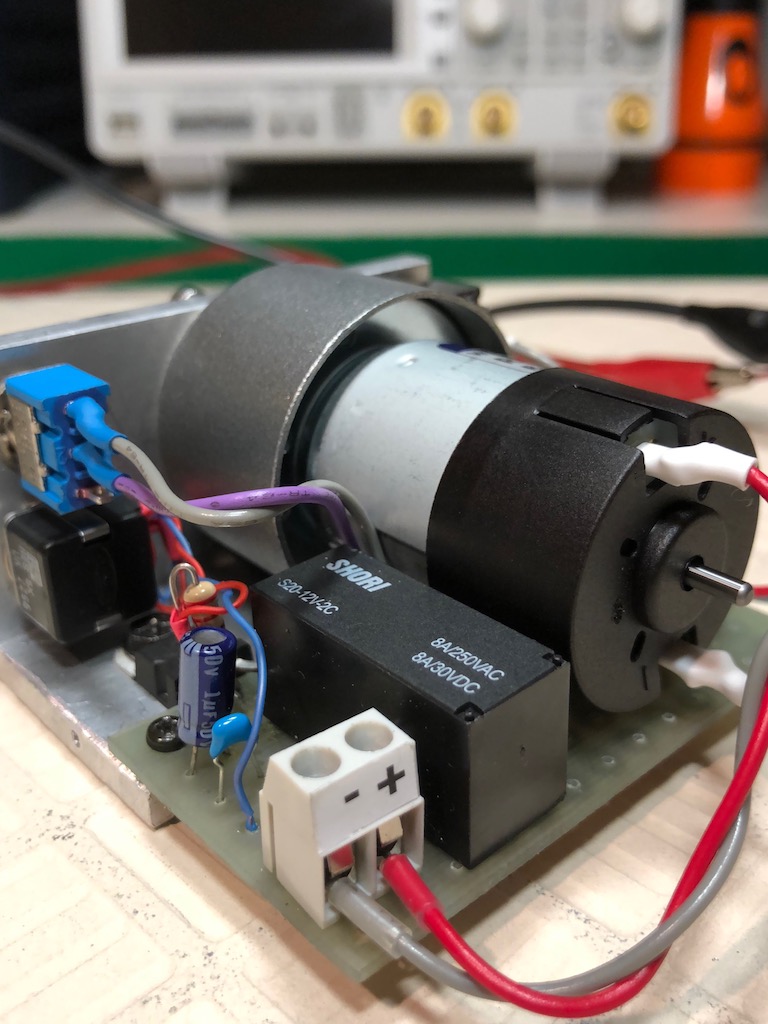

Ilmotore è un Micro-motors RH158-12-15 comprato in un negozio della GBC.
Il regolatore di giri l'ho realizzato con il solito LM317 fissato direttamente sul corpo dell'angolare di alluminio, per l'inversione di marcia ho messo un rele 8Amp per VDC perchè il commutatore a pallino da 6Amp iniziale si è fulminato dopo due inversioni.
Dato l'esiguo spazio a disposizione e le dimensioni del motoriduttore ho dovuto faticare non poco per ottenere una costruzione abbastanza compatta.

Fede
